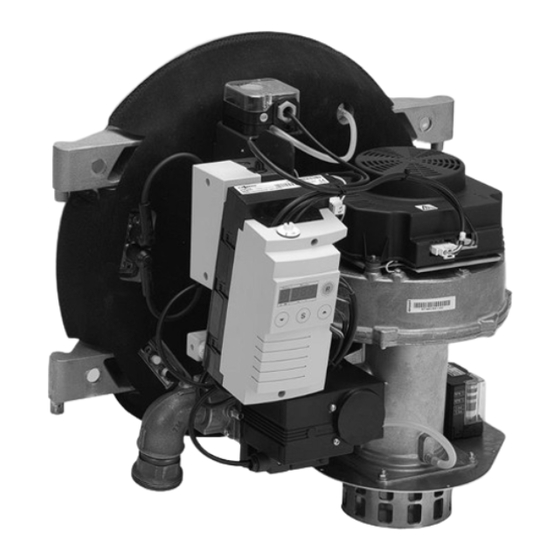

- Seite 1 VIESMANN Bedienungs- und Serviceanleitung für die Fachkraft Austausch Gasfeuerungsautomat Typ MPA51 durch MPA5113 Austausch Gasfeuerungsautomat Bitte aufbewahren! 5623 499 2/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
- Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bedienungsanleitung Feuerungsautomat..................... Serviceanleitung Diagnose......................13 Ablaufdiagramm....................25 Anschluss-Schema.................... 27 Einzelteilliste....................... 28... -
Seite 6: Feuerungsautomat
Feuerungsautomat Feuerungsautomat Anzeige- und Bedieneinheit Funktion Im Feuerungsautomaten ist eine Anzeige- und Bedieneinheit integriert. Am Anzeigefeld sind die jeweiligen Betriebszustände, die Service- und Parameterzustände sowie Stör- oder Fehlermeldungen ablesbar. Die Anzeige besteht aus drei 7-Seg- Status Service mentelementen. Vier Tasten dienen der Einstellung in den verschiedenen Bedienebenen. - Seite 7 Feuerungsautomat Feuerungsautomat (Fortsetzung) Start Status Service Wärmeanforderung Systemtests Ruhestandskontrolle Status Service Gebläsehochlauf Status Service Ventilprüfung Vorbelüftung Status Service Vorzündung Status Service Sicherheitszeit Status Service Flammenbildung Status Service Flammenstabilisierung Betrieb mit Flamme Status Service...
-
Seite 8: Infoanzeige
Feuerungsautomat Feuerungsautomat (Fortsetzung) Nachbelüftung Status Service Standby Status Service Anzeige Status Service siehe (einstellig) (zweistellig) Betriebsanzeige im momentaner Anzeige „FL“ bei vor- Seite 7 normalen Betrieb Betriebszustand/Sta- handenem Flammen- tus siehe Seite 6 signal und 8 Betriebsanzeige für Meldecode „A“ bzw. —... - Seite 9 Feuerungsautomat Feuerungsautomat (Fortsetzung) Güte des Ionisationsstromes Status Service Hinweis Ein Wert > 50 für die Güte des Ionisati- onsstromes ist sehr gut. Bei kleineren Werten den Ionisationsstrom messen; dieser sollte dann > 3 μA betragen. Ansonsten die Ionisationsleitung und Ionisationselektrode prüfen. Rücksetzbarer Anlaufzähler 1er Stelle Status Service Rücksetzbarer Anlaufzähler 100er...
-
Seite 10: Störungsanzeige
Feuerungsautomat Feuerungsautomat (Fortsetzung) Manueller Betrieb und Serviceanzeige Zum Aufruf der Serviceanzeige und zum Anzeige: manuellen Betrieb muss eine Wärmean- „d 0“ untere Wärmeleistung forderung durch die Regelung vorliegen. „d 00“ obere Wärmeleistung In der Serviceanzeige wird der momen- tane Modulationsgrad in % angezeigt. 1. - Seite 11 Feuerungsautomat Feuerungsautomat (Fortsetzung) 1. Taste a drücken. Status Service Solange die Taste gedrückt ist, wird die Betriebsphase, in der die Störung aufgetreten ist, unter „Service“ ange- zeigt . (Phase von „01“ bis „36“. Siehe Ablaufdiagramm Seite 25). 2. Taste b drücken. Solange die Taste gedrückt ist, wird ein Zusatzfehlerhinweis unter „Service“...
- Seite 12 Feuerungsautomat Feuerungsautomat (Fortsetzung) Status Service 2. Taste S drücken, um vorletzte bis zehntletzte Störung abzufragen. Anzeige unter Störung „Status“ letzte Störung zehntletzte Stö- rung Unter „Service“ erscheint der jewei- lige Störungscode. 3. Taste S drücken. Die Betriebsanzeige erscheint wie- der. 2.
-
Seite 13: Diagnose
Diagnose Diagnose Störungen mit Störanzeige an der Anzeige- und Bedieneinheit (Störungscodes) Meldecodes Meldecode Verhalten der Anla- Störungsursache Maßnahme Brenner läuft nicht Gasfließdruck zu Gasfließdruck prüfen, niedrig, Gasdruck- Gasdruckwächter prüfen wächter schaltet Brenner läuft nicht Gasmangel Gasversorgungsunter- nehmen benachrichtigen Brenner läuft nicht Datenübernahme Passwort eingeben (he- vom neuen Para-... - Seite 14 Diagnose Diagnose (Fortsetzung) Meldecode Verhalten der Anla- Störungsursache Maßnahme F2 (blin- Brenner läuft nicht Angeschlossene Aktuelle Anzeige verwen- kend) Anzeige ist ungül- Warteprogramm Gasmangel am Entriegelung durch lan- Gasdruckwächter ges Drücken des Entstör- VPS oder nicht ge- knopfes bis „9“ blinkt schlossene Sicher- heitskette.
- Seite 15 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F Ab F Ab Luftdruckwächter Abgasstau, Kon- Abgasstau beseiti- schaltet während denswasserstau gen, Kondenswas- des Betriebes ab serstau prüfen, Feuerungsautomat entstören F Ab F Ab Gebläse läuft Gebläse defekt, Leitungen prüfen,...
- Seite 16 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F A4 und F A4 und Feuerungsauto- Interner Fehler Feuerungsautomat F A5 F A5 mat auf Störung der Rückmeldung austauschen der Gassicher- heitsventile, Aus- gangsrelais schal- tet nicht F A6 F A6...
- Seite 17 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F A7 F A7 Keine Flammen- Falsche Gasart Gasart einstellen meldung während eingestellt (siehe siehe Ser- Sicherheitszeit, viceanleitung Ionisations-Flam- Vitocrossal 200, menwächter mel- Typ CM2) det kein Flammen- signal F A7...
- Seite 18 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F A7 F A7 Keine Flammen- Verbrennungs- Brenner einstellen meldung während kennwerte nicht (siehe Servicean- Sicherheitszeit, optimal leitung Vitocrossal Ionisations-Flam- 200, Typ CM2) menwächter mel- det kein Flammen- signal F A8...
- Seite 19 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F 04 F 04 Verriegelung des Feuerungsauto- Warten bzw. erwei- Feuerungsauto- mat ist in den letz- terte Entriegelung maten ten 15 min mehr durchführen, d.h. als 5 mal entrie- Entstörknopf ca.
- Seite 20 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F 4d F 4d Falsches Pass- Eingegebenes Passwort und Stick wort für Parame- Passwort für den prüfen. Siehe Mon- terspeicherstick Stick nicht gültig tageanleitung Brennerkompo- nenten.
- Seite 21 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F 41 F 41 Gebläsedrehzah- Gebläse defekt, Leitung prüfen, labweichung Leitung „100A“ ggf. Leitung defekt oder unter- „100A“ oder Geblä- brochen, Gebläse se austauschen für die gewünsch- te Drehzahl nicht geeignet F 42...
- Seite 22 Diagnose Diagnose (Fortsetzung) Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play F 54 F 54 PWM-Werte EEPROM des Stick austauschen. I Gefahr falsch Sticks geändert oder gelöscht; An Stecker- Stick defekt klemmen des Feuerungs- automaten liegt Netz- spannung an.
- Seite 23 Diagnose Diagnose (Fortsetzung) Interne Systemfehler Interne Systemfehler treten auf, falls der einwandfreie Programmablauf nicht mehr gewährleistet werden kann. Störungs- Anzeige Verhalten der An- Störungsursa- Maßnahme im Dis- lage code play 01, 02, 05 01, 02, Fehler im Bereich Interner System- Feuerungsautomat bis 0d, 0F, 05 bis...
-
Seite 24: Störungen Ohne Störungsanzeige
Diagnose Diagnose (Fortsetzung) Störungen ohne Störungsanzeige Störung Störungsursache Maßnahme Verbrennungsstö- Gasdurchsatz zu Gasdurchsatz entsprechend der Nenn- rungen durch Pul- hoch Wärmeleistung des Heizkessels einstel- sation Luftmangel bzw. Gasdurchsatz entsprechend der Nenn- Luftüberschuss Wärmeleistung des Heizkessels einstel- len. Kondenswasser- Kondenswasserablauf prüfen. stau an der Abgas- anlage Abgasabzug nicht... -
Seite 25: Ablaufdiagramm
Ablaufdiagramm Ablaufdiagramm... - Seite 26 Ablaufdiagramm Ablaufdiagramm (Fortsetzung) Nach Wärmeanforderung des Reglers läuft folgendes Programm ab: Phase Zeitdauer Fehler 0 ... Warten auf Wärmeanforderung 0 ... Ruhestandskontrolle des Gebläses max. 2 min Ruhestandskontrolle des Luftdruckwächters max. 5 s Gebläsehochlauf max. 2 min Warten auf Luftdruck max.
-
Seite 27: Anschluss-Schema
Anschluss-Schema Anschluss-Schema A Feuerungsautomat MPA5113 L Magnetventil 1. Stufe (BV 1) B Regelung Vitotronic M Stellantrieb für Drehschieberklappe C Gebläsemotor mit PWM-Ansteue- B2 Brücke Sicherheitskette rung und Rückmeldung F1 Sicherung D Flammenüberwachung mittels Ioni- F2 Sicherung sationsstrom F6 Sicherheitstemperaturbegrenzer E Anzeigeeinheit mit Entriegelungs- F7 Temperaturregler funktion H1 Betriebsstundenzähler Modulation... -
Seite 28: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! 1003 Leitungseinführung für Feue- Best.-Nr. und Herst.-Nr. (siehe Typen- rungsautomat schild) sowie die Positionsnummer des Best.-Nr. 7828882 Einzelteiles (aus dieser Einzelteilliste) 1004 Parameterspeicherstick angeben. Best.-Nr. siehe nachfolgende Handelsübliche Teile sind im örtlichen Tabelle Fachhandel erhältlich. Einzelteile 1001 Feuerungsautomat Best.-Nr. - Seite 29 Einzelteilliste Einzelteilliste (Fortsetzung) Brenner Vitocrossal Nenn-Wärmeleistung Parameterspeicherstick Herstell-Nr. Best.-Nr. Passwort 7185861 7838497 7185862 7838498 7185863 7838499 7185864 7838500 7185865 7838501 7185866 7838502...
- Seite 32 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
