Diese Maschine entspricht den europäischen Maschinenrichtlinien 89/392/EWG und
Bedienungsanleitung

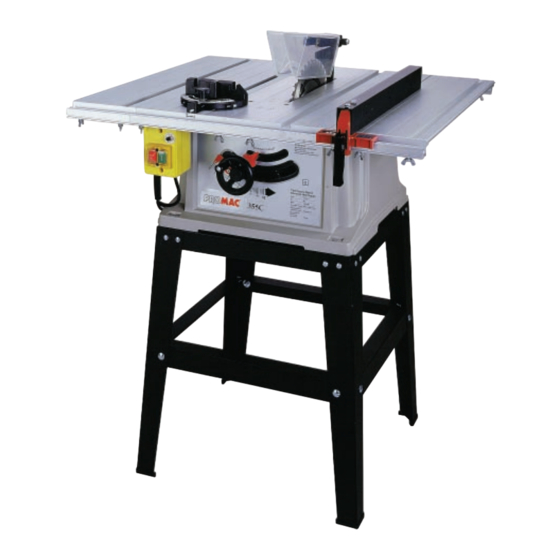

Tischkreissäge
Modell
355C
91/368EWG.
355C
BD205D
2003.10
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 355C
Inhaltszusammenfassung für Promac 355C
-
Seite 1: Inhaltsverzeichnis

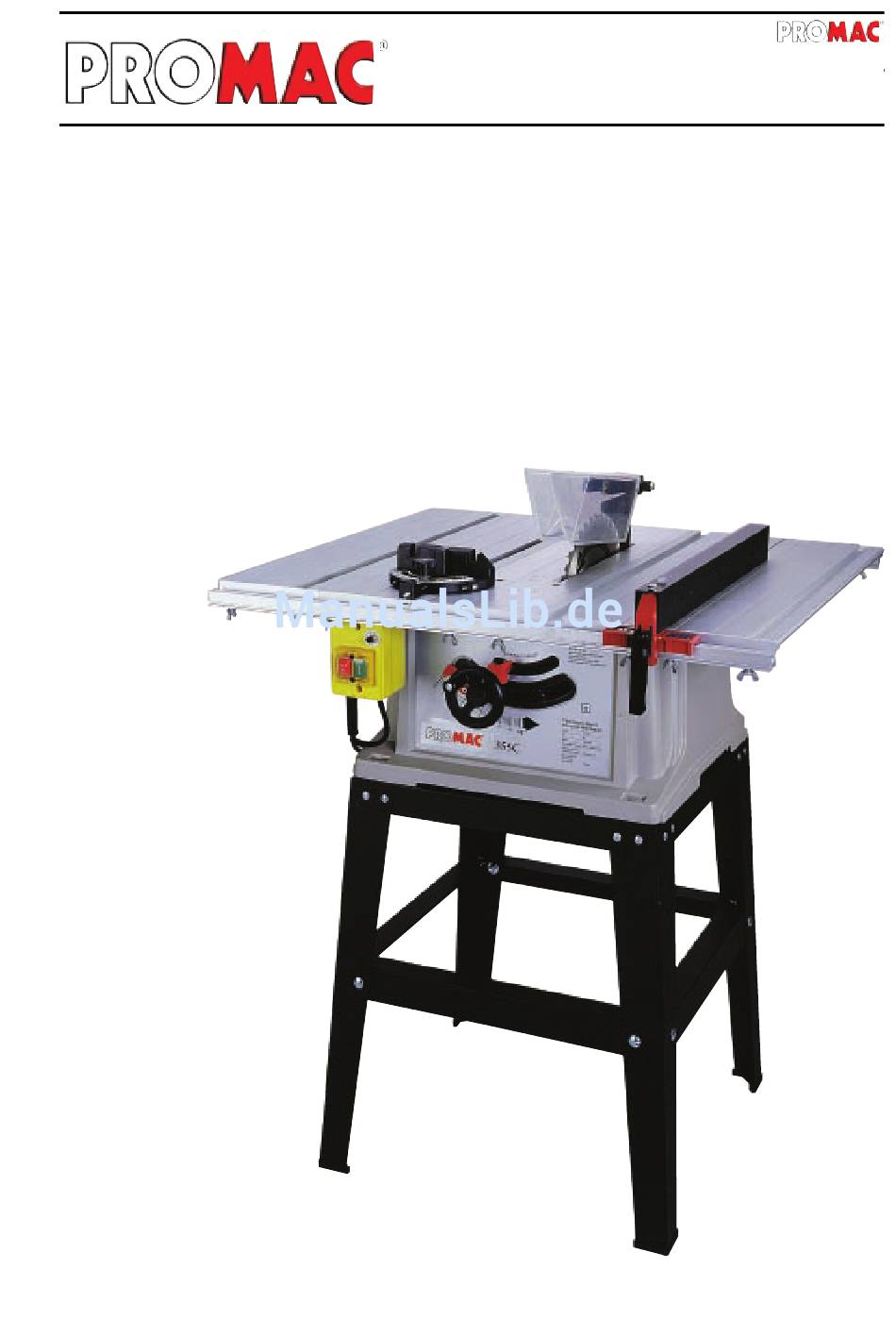

355C BD205D 2003.10 Bedienungsanleitung Tischkreissäge Modell 355C Inhaltsverzeichnis 2 - 4 Sicherheitsvorschriften, Sicherheitshinweise 5 - 6 Technische Daten, Maschinenbeschrieb Montageanleitung Längssägeschutz Befestigung der Säge 10 - 13 Einstellungen 14 - 17 Betrieb 18 - 21 Ersatzteillisten Diese Maschine entspricht den europäischen Maschinenrichtlinien 89/392/EWG und... -
Seite 2: Allgemeine Regeln Zum Sicheren Umgang Mit Maschinen
ALLGEMEINE SICHERHEITSVORSCHRIFTEN 355C Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Seite 3: Allgemeine Sicherheitsvorschriften
Lärm zu schützen und geeignete Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Die Maschine Modell 355C wird mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. Die Absicherung muss min. 10 A sein. Die genauen elektrischen Daten finden Sie auf dem Typenschild der Maschine und dem elektrischen Plan, der dieser Anleitung beiliegt. -
Seite 4: Zusätzliche Sicherheitsregeln Für Kreissägen
ZUSÄTZLICHE SICHERHEITSREGELN FÜR KREISSÄGEN 355C WARNUNG! Bei der Arbeit mit elektrischen Werkzeugen müssen stets grundlegende Sicherheitsregeln befolgt werden, um das Risiko eines Brandes, eines Stromschlags und von Körperverletzungen so gering wie möglich zu halten. Lesen Sie vor Inbetriebnahme dieses Produktes alle folgenden Hinweise und bewahren Sie diese auf. -
Seite 5: Technische Daten, Maschinenbeschrieb
Lärmschutz ausrüsten muss. MASCHINENBESCHRIEB Mit der Metallkreissäge PROMAC 355C steht eine optimale Maschine zur Verfügung mit der die vielfältigsten Sägearbeiten durchgeführt werden können. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. - Seite 6 Maschinebeschrieb 355C Sägeblattschutz mit Spaltkeil Selbstausrichtender Schutz arretiert Vorder- und Rückseite genau und bequem mit einem einzi- gem Kontrollhebel. Spritzguss-Aluminiumtisch bietet eine stabile Arbeitsoberfläche. Gehrungsmass mit verstell- baren Anschlägen bei 90° und 45° rechts und links für durchgehend genaue, gera- de und abgewinkelte Schnit- Montagelöcher für...
- Seite 7 MONTAGEANLEITUNGEN 355C GRIFF AUF SÄGEBLATT ANBRINGEN HANDRAD HEBEN UND SENKEN 1. Justieren Sie zuerst die Position der Mutter (A), Abb. 2, des Geschwindigkeitsreglers. Zwischen Geschwindigkeitsregler (B) und Mutter besteht ein Ab- stand von 1 Millimeter. Lassen Sie den Geschwindigkeitsregler so wie er ist.
-
Seite 8: Längssägeschutz
LÄNGSSÄGESCHUTZ 355C Der Längssägeschutz wird schon komplett montiert ausgeliefert und wird gewöhnlich auf der rechten Seite des Sägetisches benutzt. Befestigen Sie den Längs- sägeschutz auf folgende Weise am Tisch: 1. Senken Sie das vordere Schutzende, damit die vor- dere Schutzhalterung (C), Abb. 6, wie dargestellt, in der Führungsschiene (D) einrastet. -
Seite 9: Befestigung Der Säge
BEFESTIGUNG DER SÄGE AUF HOLZBOCK ODER ARBEITSBANK 355C Die Säge MUSS anhand von vier Montagelöchern, von denen zwei in (A) Abb. 9 dargestellt sind, richtig auf einer stabilen Werkbank, einem Stand oder einem Schrank befestigt werden. Die Abdeckung des Unterbaus muß unter dem Unter- teil installiert werden, ganz gleich, ob Sie den Stand benützen. -
Seite 10: Einstellungen Für Den Betrieb
EINSTELLUNGEN FÜR DEN BETRIEB 355C SÄGE STARTEN UND ANHALTEN An der vorderen, linken Gehäusesäge befindet sich ein Magnetschalter, siehe Abb. 12. Um die Säge zu star- ten, drücken Sie die Taste “1“. Um die Säge zu starten, drücken Sie die Taste “1“. Um die Säge anzuhalten, drücken Sie die Taste “0“. -
Seite 11: Einstellungen Für Den Betrieb / Blattwechsel
EINSTELLUNGEN FÜR DEN BETRIEB / BLATTWECHSEL 355C EINSTELLUNG VON 90- UND 45- GRAD FESTEN ANSCHLÄGEN Ihre Säge besitzt feste Anschläge für schnelles und genaues Einstellen des Sägeblatts in einem 45°- und 90°- Winkel zum Tisch. Stellen Sie die festen Anschlä- ge auf folgende Weise ein: 1. - Seite 12 EINSTELLUNGEN FÜR DEN BETRIEB 355C BETRIEB UND JUSTIERUNG DES LÄNGSSÄGESCHUTZES 1. Um den Längssägeschutz (A), Abb. 20, längs des Ti- sches zu schieben, ziehen Sie den Arretierhebel des Schut- zes (B) hoch, schieben Sie den Schutz zur gewünschten Position auf dem Tisch und drücken Sie den Arretierhebel des Schutzes herunter, um den Schutz zu arretieren.
- Seite 13 EINSTELLUNGEN FÜR DEN BETRIEB 355C ABSTAND ZWISCHEN ABSPALTZUBEHÖR UND SÄ- GEBLATT JUSTIEREN Der Abstand zwischen Abspaltzubehör (A) und dem Sägeblatt (B), Abb. 24, beträgt 2-3 mm. Ist eine Justie- rung wünschenswert, lösen Sie die zwei Schrauben (C), Abb. 25, um den Abstand zu korrigieren. Wenn Sie si- cher sind, dass der Abstand richtig ist, ziehen Sie die Schrauben (C) an.
-
Seite 14: Betrieb
BETRIEB 355C Allgemein unterscheidet man beim Sägen zwischen Längsschnitte, Querschnitte sowie einige wenige andere Schnitte elementarer Natur. Bei allen elektrischen Werkzeugen besteht bei deren Betrieb ein gewisses Risiko für den Benützer. Arbeiten Sie mit dem Werkzeug auf vorsorgliche und umsichtige Weise, senkt sich die Wahr- scheinlichkeit der Körperverletzung um ein beträchtliches Maß. - Seite 15 BETRIEB 355C LÄNGSSCHNITT Hierbei wird ein Brett in seiner Längsrichtung durch- schnitten, siehe Abb. 29, wobei der Längsschnittschutz (A) zur Positionierung und Führung des Werkstücks dient. Eine Kante des Werkstücks wird gegen den Längsschnittschutz gedrückt, während die flache Brett- seite auf dem Tisch aufliegt. Der Sägeschutz muß im- mer benützt werden.
- Seite 16 BETRIEB 355C HOLZBESATZ AM LÄNGSSCHNITTSCHUTZ BE- NÜTZEN Für bestimmte Sägearbeiten muß ein Holzbesatz (A), siehe Abb. 229, an einer oder beiden Seiten des Längsschnittschutzes zusätzlich angebracht werden. Der Holzbesatz wird mit Holzschrauben, die durch die Löcher im Schutz geführt werden, am Schutz be- festigt.
- Seite 17 BETRIEB 355C SCHUBSTOCK HERSTELLEN Beim längsseitigen Schneiden eines Werkstücks, das nicht breiter als 10 cm ist, sollte dieses mit Hilfe eines Schubstocks ganz durchgeschoben werden. Den Schubstock können Sie anhand von Holzabfall gemäß dem in Abb. 31 dargestellten Muster leicht herstellen.
-
Seite 18: Ersatzteilzeichnung
ERSATZTEILZEICHNUNG 355C... - Seite 19 ERSATZTEILZEICHNUNG 355C...
-
