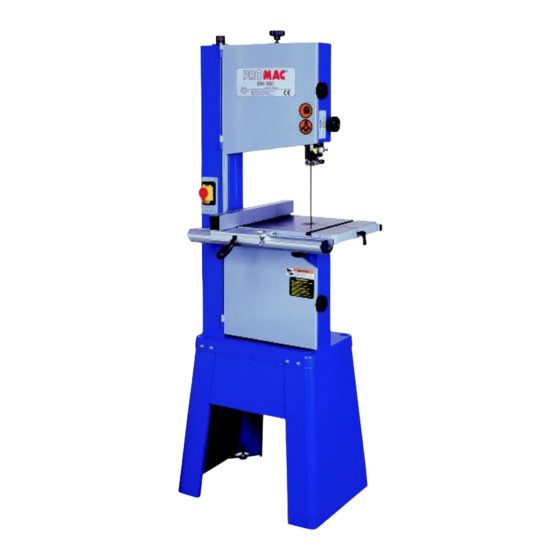

Promac SW350 Bedienungsanleitung

Holz-bandsäge
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

www.promac.ch / www.promac.fr
Scie à bois à ruban
Bedienungsanleitung

Inhaltsverzeichnis

2
CE-Konformitätserklärung
3-4
5
Elektrischer Plan, Stückliste der elektrischen Anlage
6
Maschinenbeschrieb
7
8
9
10
11
Wartungsarbeiten
21-24
Ersatzteilzeichnungen
Ersatzteillisten
25
Garantieschein
Mode d'emploi
Index
2
Déclaration CE de conformité
14
15
16
17
18
19
20
21-24 Vue éclatées
Listes des pièces de rechange
25

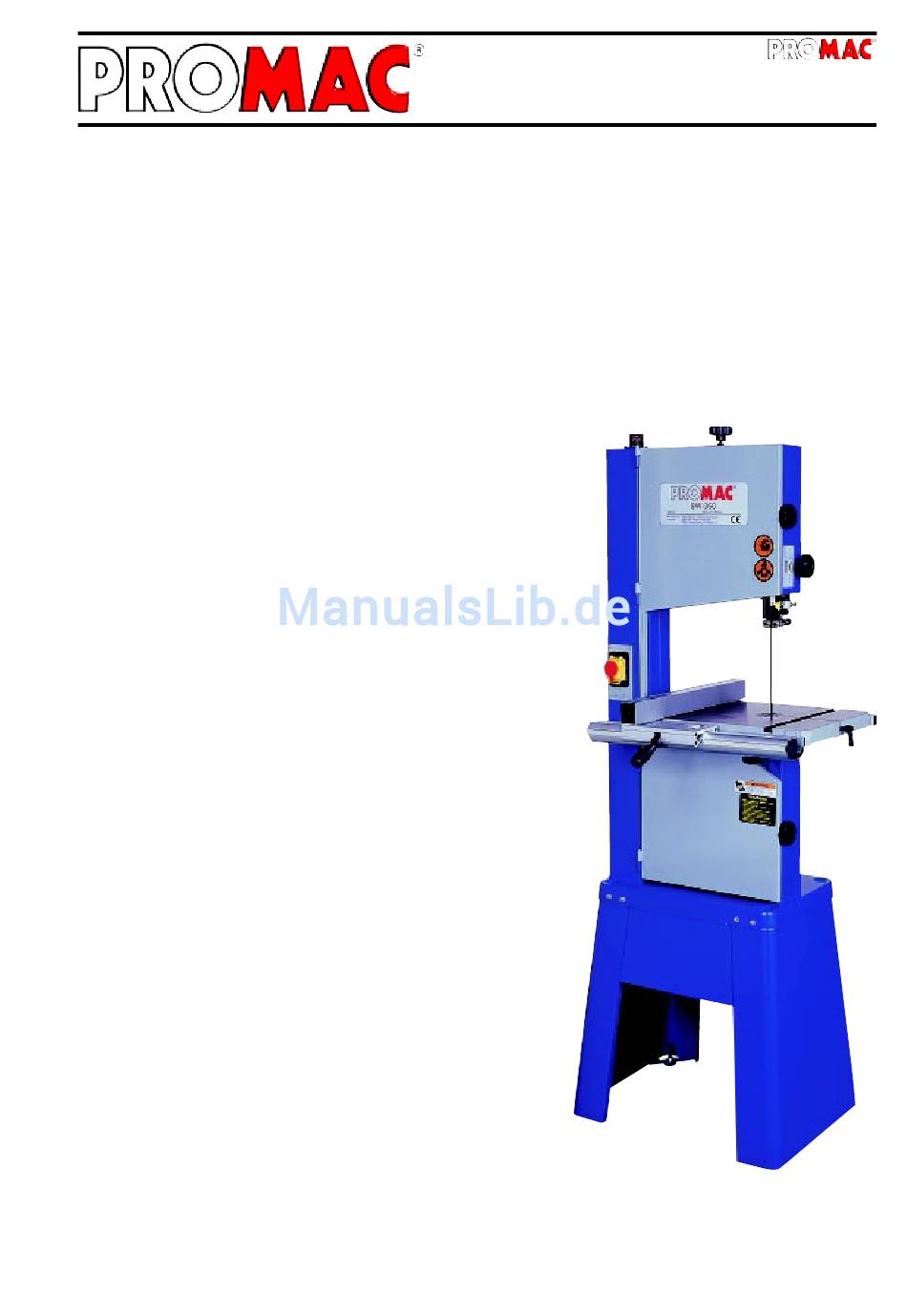

Holz-Bandsäge
BD255 / 2004.01
SW 350
SW 350
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Promac SW350

Inhaltszusammenfassung für Promac SW350

  • Seite 1: Inhaltsverzeichnis

    SW 350 BD255 / 2004.01 www.promac.ch / www.promac.fr Holz-Bandsäge SW 350 Scie à bois à ruban Bedienungsanleitung Inhaltsverzeichnis CE-Konformitätserklärung Sicherheitsvorschriften Technische Daten Elektrischer Plan, Stückliste der elektrischen Anlage Maschinenbeschrieb Zusammenbau Tischblockierung Sägebandwechsel Einstellungen Wartungsarbeiten 21-24 Ersatzteilzeichnungen Ersatzteillisten Garantieschein Mode d'emploi Index Déclaration CE de conformité...
  • Seite 2 CE-Konformitätszertifikat / Déclaration CE de conformité SW 350 TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. CE - KONFORMITÄTSERKLAERUNG gemäss - Maschinenrichtlinien 98/37/EEC - EMC Norm 89/336/EEC - Niedervolt Direktiven 73/23/EEC - EN 50081-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3 - EN 60204-1 TOOLTEK LTD.

  • Seite 3: Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften SW 350 Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren.
  • Seite 4 Allgemeine Sicherheitsvorschriften SW 350 14. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass der sichere Stand gewährleistet ist. 15. Maschine immer in einwandfreiem Zustand halten. Hierzu die Sägebänder scharf und sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten.

  • Seite 5: Technische Daten

    Technische Daten SW 350 Modell ..........SW 350 Motor Volt ..............230 Motor Kw ..............0.55 2 Bandgeschwindigkeiten m/mim ...... 400 / 720 Schnitthöhe mm ............200 Durchlass - Schnittbreite ..........346 Gusstisch schwenkbar ..........0-45° Tischabmessungen mm ........355x495 Bandlänge mm ............
  • Seite 6 Maschinenaufbau SW 350 Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. Die Maschine darf nur nach eingehendem Studium der Bedienungsanleitung und nur wenn alle Handgriffe, die zur Bedienung gehören sicher verstanden und beherrscht werden, in Betrieb gesetzt werden. Dazu muss die Maschine in ihren einzelnen Funktionen durchgefahren werden, ohne dass dabei die Maschine in Betrieb gesetzt wird.

  • Seite 7: Zusammenbau

    Zusammenbau SW 350 Vor allen Wartungs- oder Einstellarbeiten an der Maschine muss diese durch Ausziehen des Netzsteckers vom Stromnetz ge- trennt werden! Stand verankern 1. Verankern Sie den Maschinenstand (Fig.1) im Boden mittels Schrau- ben M8x16, Antivibrationslagerungen, Unterlagscheiben (M6x13) und Sechskantschrauben M6x16.

  • Seite 8: Tischblockierung

    Tischblockierung SW 350 Vor allen Wartungs- oder Einstellarbeiten an der Maschine muss diese durch Ausziehen des Netzsteckers vom Stromnetz ge- trennt werden! Tischverstellung 1. Netzstecker ausziehen. 2. Verriegelungshebel (C, Fig. 5) lockern, Tisch bis 45° nach rechts oder bis 10° nach links kippen. 3.

  • Seite 9: Sägebandwechsel

    Sägebandwechsel SW 350 Sägebandwechsel 1. Netzstecker ziehen. 2. Tischeinlage und Kegelbolzen am Tisch demontieren. 3. Die obere und untere Sägebandtüren öffnen. 4. Die obere und untere Sägebandführungen lösen. 5. Den Spannhebel (A. Fig.7) auf der Rückseite der Bandsäge lösen. 6. Das Sägeband ist jetzt gelöst und kann durch den Tischspalt entfernt werden.

  • Seite 10: Einstellungen

    Tisch (A, Fig. 12) . Wir empfehlen für ein sauberes Arbei- ten die PROMAC Späneabsaugung Modell 347 oder 345C. Gehrungsanschlag Die PROMAC Bandsäge ist mit einem Gehrungsanschlag ausgestat- tet. Dieser wird in der Tischnut geführt und ermöglicht Gehrungsschnitte wie bei Figur 14 gezeigt.

  • Seite 11: Ausserordentliche Wartung

    Wartung SW 350 Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenem Sägespänen. - Kontrolle des Sägebandverschleisses.

  • Seite 12: Consignes De Sécurité

    Consignes de sécurité SW 350 Pour éviter de graves blessures au maniement des machines, il est indispensable que vous lisiez ce mode d'emploi attentivement. Comme toutes les machines, une ponceuse comporte des dangers propres à l’utilisation et au maniement des machines en général.

  • Seite 13: Avertissements

    Consignes de sécurité SW 350 13. Maintenir la machine en bon état. Respecter le mode d’emploi lors du nettoyage, le graissage et l’échange des outils. 14. Débrancher la fiche secteur avant de procéder aux travaux de maintenance ou à l’échange d’éléments tels que lame de scie, forets et outils de coupe etc.

  • Seite 14: Données Techniques

    Données Techniques SW 350 Modèle ..........SW 350 Moteur volts .............. 230 Moteur kW ............... 0.55 2 vitesses m/min ..........400 / 720 Hauteur de coupe mm ..........200 Largeur col de cygne mm .......... 346 Table en fonte inclinable .......... 0-45° Dimensions de la table mm ........

  • Seite 15: Présentation De La Machine

    Présentation de la machine SW 350 Une bon fonctionnement et une précision vous seront garanties pour de longues années;en respectant un maniement correct et une maintenance régulière. Ne mettez pas en marche la machine avant d'avoir bien lu le mode d'emploi et avant d'avoir bien compris toutes manoeuvres de sécurité...

  • Seite 16: Assemblage

    Assemblage SW 350 Débranchez la machine de sa source d'alimentation avant tous travaux d'entretien ou de réglage! Ancrage du socle au sol 1. Ancrez le socle de la machine (Fig. 1) au sol avec des boulons d'ancrage M8x16, et en insérant des patins anti-vibration, des ressorts (M6x13) et vis hexagonale M6x16.

  • Seite 17: Réglage De La Table

    Réglage de la table SW 350 Débranchez la machine de sa source d'alimentation avant tous travaux d'entretien ou de réglage! Réglage de la table 1. Débranchez la machine du réseau. 2. Desserrez le levier de blocage (C, Fig. 5), basculez la table jusqu'à 45° à...

  • Seite 18: Changement Du Ruban

    Changement du ruban SW 350 Changement du ruban 1. Débranchez la machine du réseau. 2. Démontez l'insert de la table et la goupille conique. 3. Ouvrez les portes supérieure et inférieure. 4. Desserrez les guides ruban supérieurs et inférieurs. 5. Desserrez le levier de tension (A. Fig.7) à l'arrière de la scie. 6.

  • Seite 19: Réglage

    (A, Fig.13) à l'aide de la manivelle de réglage à la hauteur désirée et serrez-la. Raccordement d'un aspirateur de copeaux La scie à ruban PROMAC est pourvue d'un raccord de 100mm pour l'aspiration des copeaux. Le raccord est positionné sous la table (A, Fig. 12).

  • Seite 20: Entretien Exceptionnel

    Entretien SW 350 Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d'usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent. - Contrôler l’état des carters de protection et le fonctionnement du contacteur d’arrêt d'urgence.
  • Seite 21 Ersatzteilzeichnung / Vue éclatée SW 350...
  • Seite 22 Ersatzteilliste / Liste de pièces de rechange SW 350 PM 350001 Gehäuserahmen / Carcasse PM 350058 Stange / Axe PM 350002 Türe / Porte haute PM 350059 Halter / Porteur PM 350003 Türe / Porte basse PM 350060 Feder / Ressort PM 350004 Schraube / Vis M6x12 PM 350061...
  • Seite 23 Ersatzteilliste / Liste de pièces de rechange SW 350 112 PM 350112 Schraube / Vis M6x12 113 PM 350113 Scheibe / Rondelle M8x30 114 PM 430024 Federring / Rondelle M8 115 PM 350115 Schraube / Vis M8x25 116 PM 350116 Bürste / Brosse 117 PM 350117 Schraube / Vis M5x8...
  • Seite 24 Standfuss / Pied SW 350 PM 350201 Seitenblech / Tôle PM 350202 Seitenblech / Tôle PM 350203 Schraube / Vis M8x16 PM 350204 Mutter / Ecrou M5 PM 350205 Schraube / Vis M6x16 PM 350206 Scheibe / Rondelle PM 350207 Mutter / ecrou M6...

  • Seite 25: Bon De Garantie

    Garantieschein / Bon de garantie SW 350 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
