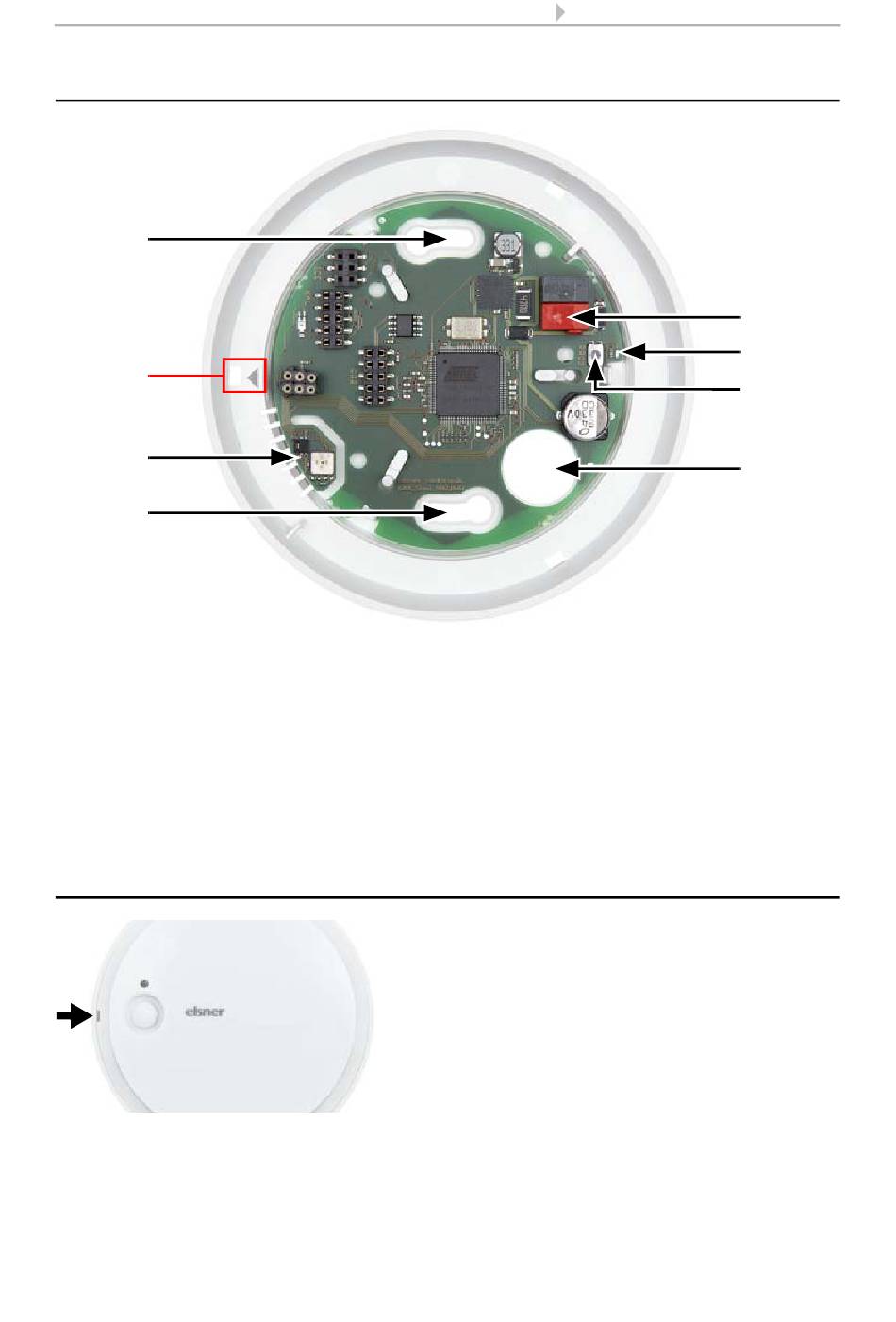

2.3.2. Platine / Anschlüsse
1a
A
2
1b
Abb. 2
1 a+b Langlöcher für Befestigung (Lochabstand 60 mm)
2 Sensoren für Temperatur, Feuchtigkeit
3 KNX-Klemme BUS +/-
4 Programmier-LED
5 Programmier-Taster
6 Kabel-Durchführung
A Markierung zum Ausrichten des Deckels

2.4. Montage

Sensor Sewi KNX TH • Stand: 26.08.2015 • Technische Änderungen und Irrtümer vorbehalten.
6 Installation und Inbetriebnahme
Abb. 3
Öffnen Sie das Gehäuse. Hebeln Sie dazu vor-
sichtig den Deckel vom Sockel. Setzen Sie an
der Aussparung an (Abb. 1: A).
3
4
5
6
