SCHRITT 3 Montage der Griffstangen

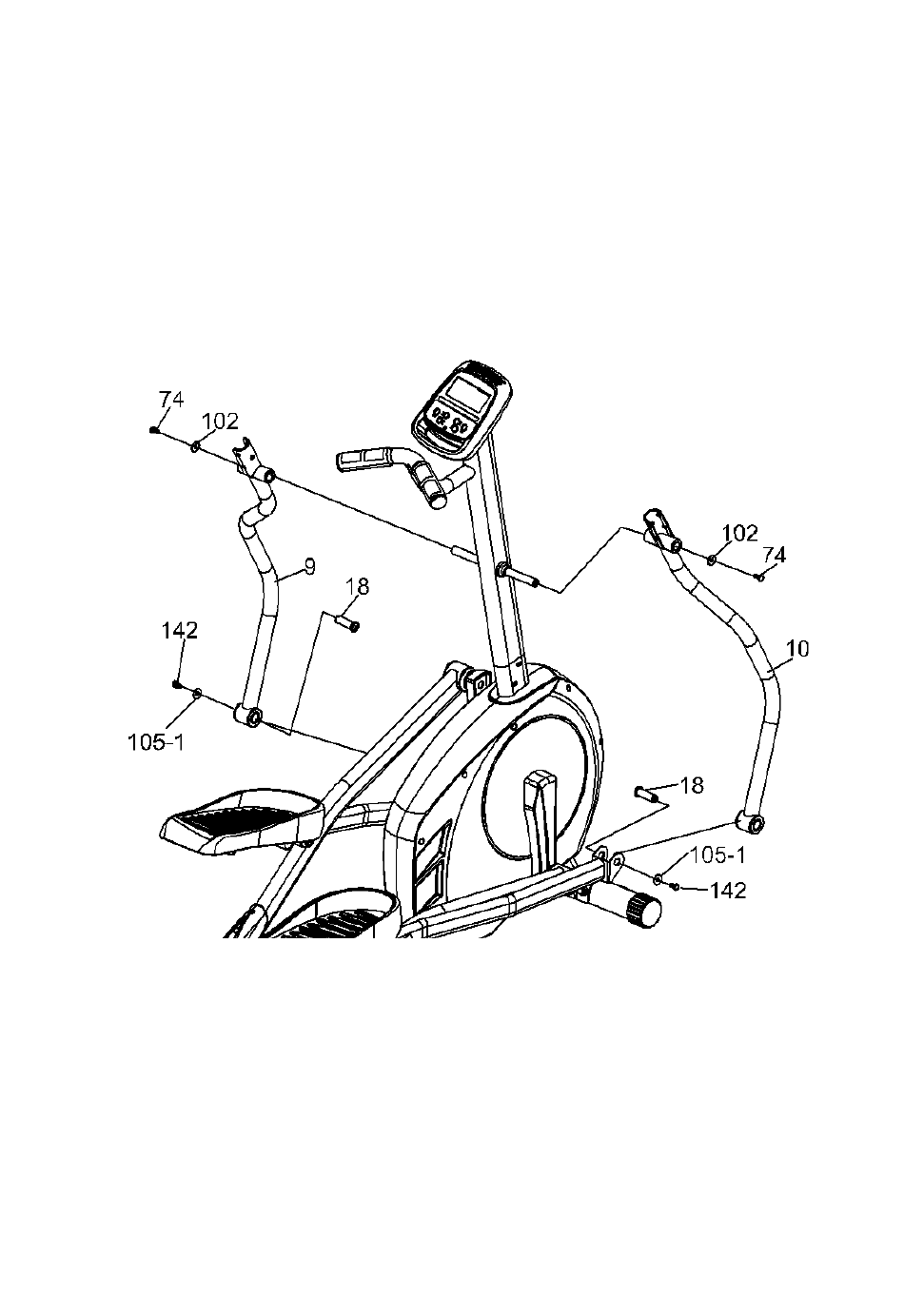

1. Die untere Griffstange (L) (9) auf die linke Welle an der Computersäule (11) und
die untere Griffstange (R) (10) auf die rechte Welle an der Computersäule (11)
schieben, und sie dann mit 2 5/16" × 15 mm Sechskantschrauben (74) und 2 Ø
8,7 × 20mm × 1,5T flachen Unterlegscheiben (102) mit dem 12 mm
Schraubenschlüssel (116) sichern.
2. Die Lagerwelle an der linken und rechten Verbindungsstange (18) lösen. Die
Verbindungsstange mit der unteren Griffstange verbinden und mit den
Lagerwellen (18) und dem 12 mm Schraubenschlüssel (116) sichern.
7
