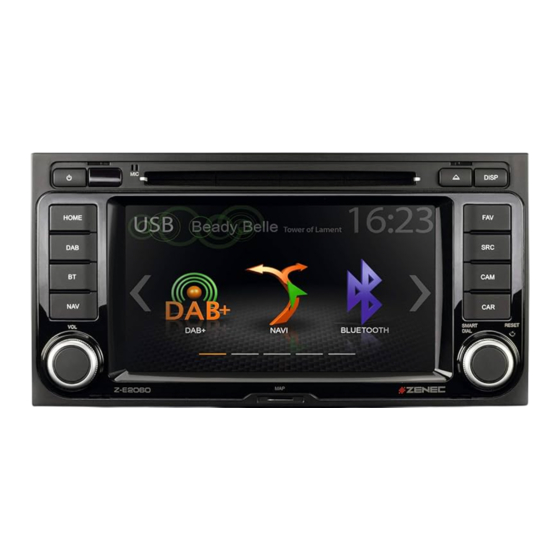

- Seite 1 Z-E2060 INFOTAINER BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung zum ZENEC-Mediasystem BLUETOOTH (FREISPRECHEINRICHTUNG) .................. 37 Wir freuen uns, dass Sie sich für ein Produkt von ZENEC entschieden haben. KONTROLL- /BEDIENLEISTE (RECHTS) ..................38 GERÄTE MANAGER ..........................39 Lesen Sie die Bedienungsanleitung, bevor Sie Ihr neues ZENEC-System starten. In dieser KOPPELN ............................40 Bedienungsanleitung erhalten Sie wichtige Hinweise und Informationen für die sichere Bedienung... -
Seite 3: Sicherheitshinweise
Der Bootvorgang kann max. 1,5 Minuten in Anspruch nehmen. Dies kann zur Folge Bei Einschalten der Zündung wird das ZENEC-System aktiviert. Der Bootvorgang kann bis max. 30 haben, dass das System nur mit Verzögerung einsatzbereit ist. Das Ausschalten des ZENEC- wahrgenommen werden können (z. -
Seite 4: Multifunktionslenkrad
GERÄTEFRONT Z-E2060 MULTIFUNKTIONSLENKRAD DISP HOME SMART RESET DIAL Z-E2060 Gerätefront Bedienelemente Ziffer... -
Seite 5: Struktur Hauptmenü
STRUKTUR HAUPTMENÜ HAUPTMENU ICONS Hauptmenü mit 3 Icons Sie können die Seiten des Hauptmenüs durch sliden und durch Antippen des Positionsmarkers am unteren Bildrand auf die nächste oder vorhergehende Seite wechseln. Funktion Icon Bedienung Navi Antippen, um die Navigation aufzurufen Bluetooth Antippen, um die Freisprecheinrichtung aufzurufen UKW Tuner... -
Seite 6: Media Audio Quellen
MEDIA AUDIO QUELLEN EINGÄNGE Sie können die vorhandenen Quellen, intern und extern, gemäss der nachfolgenden Liste aufrufen. Um externe Quellen wie HDMI, AV-IN, Kamera oder Smartlink anwählen zu können, müssen diese Quellen am Gerät gepairt oder angeschlossen sein. Input Quellen Funktion Icon Bedienung... -
Seite 7: Statusleiste
SUCH- UND EINGABEFUNKTION STATUSLEISTE („INFOBAR”) Screenshot fehlt Die Statusleiste („Infobar“) zeigt TA, Lautstärke und Zeit, beinhaltet jedoch auch zwei wichtige Die Eingabetastatur ist eine einfache Zifferntastatur. Sie erscheint bei Systemeingaben. Bedienelemente, BACK (links) und ALT (rechts). Bezeichnung Icon Beschreibung Funktion Icon Bedienung Suche &... -
Seite 8: Ukw (Fm) Radio
UKW (FM) SKALA ANSICHT UKW (FM) RADIO Das UKW RDS Quellenmenü hat für schnelle Anpassungen während der Wiedergabe rechts eine Im UKW Setup (Zahnrad Icon) kann den Senderfrequenz-Pfeilen eine manuelle (100kHz Schritte), Kontroll-/Bedienleiste. oder auto Scan Funktion (bis zum nächsten Sender) zugewiesen werden. Siehe S.18. Mittelteil Funktion Icon... -
Seite 9: Manuelle Sendersuche Ukw
MANUELLE SENDERSUCHE UKW UKW STATIONS-PRESET Wählen Sie einen vorher auf den Senderspeichern abgelegten Sender durch antippen des Stations Wenn Sie die Senderfrequenzanzeige antippen, öffnet sich die numerische Eingabetastatur für eine Presets aus. direkte Senderfrequenz Eingabe. Funktion Icon Bedienung Funktion Icon Bedienung Sender hoch Manuelle Suche / Auto Suche, je nach Einstellung... -
Seite 10: Ukw Einstellungen
UKW EINSTELLUNGEN DAB+ RADIOEINSTELLUNGEN Das DAB+ Quellenmenü hat für schnelle Anpassungen während der Wiedergabe rechts eine Hier können Sie wichtige UKW RDS basierte Einstellungen wie z.B. AF und REG vornehmen. Kontroll-/Bedienleiste. Funktion Icon Bedienung Funktion Icon Bedienung Kurz drücken, geht zum nächsten Sender Alternative Frequenzumschaltung EIN / AUS Sender vor Lange drücken, geht zum nächsten Ensemble... -
Seite 11: Dab+ Ensemble Und Senderliste
DAB+ ENSEMBLE UND SENDERLISTE DAB+ EINSTELLUNGEN Nach dem ersten Durchlaufen des DAB Bandscans werden Ihnen die DAB+ Ensembles mit Sendern In den DAB Settings können Sie wichtige Einstellungen für den DAB+ Empfang vornehmen. Zum die mit ausreichender Signalstärke empfangen werden angezeigt. Die Ensemble Liste und deren Inhalt Beispiel die DAB<>DAB Senderverfolgung. -
Seite 12: Dab+ Stations-Preset
USB / BT A2DP / iPOD / SD (AUDIO) MEDIEN DAB+ STATIONS-PRESET Im Quellenmenü der Audiowiedergabe (USB, BT A2DP, iPOD, etc.) werden diverse Informationen Wählen Sie einen vorher auf den Senderspeichern abgelegten Sender durch antippen des Stations angezeigt. Presets aus. Funktion Icon Bedienung... -
Seite 13: Usb / Bt A2Dp / Ipod / Dvd / Sd (Audio) Medien Kontroll-/Bedienleiste
USB / BT A2DP / iPOD / DVD / SD (AUDIO) MEDIEN KONTROLL-/BEDIENLEISTE BT MUSIK (A2DP) Die Kontroll-/Bedienleiste auf der rechten Seite des Audio Wiedergabe Medienmenüs führt weiter Die A2DP RVC Anbindung erlaubt die Play, Pause und Skip Kontrolle von gepairten mobilen auf Playlisten, Favoriten und externe USB Speicher. -
Seite 14: Ipod (Audio)
iPOD (AUDIO) PLAYLIST (AUDIO) Das Playlisten Menü bietet einfache Navigation in Dateilisten des angeschlossenen Datenträgers. Die Reihenfolge der Anzeige von Interpreten ist durch die Sortierfolge auf dem mobilen Apple Gerät vorgegeben und kann nicht verändert oder in irgendeiner Weise angepasst werden. Die alphabetische Indexsuche ermöglicht das schnelle Auffinden von Interpret oder Songtiteln. -
Seite 15: Video Media: Harddisk
VIDEO MEDIA: HARDDISK PLAYLIST (VIDEO) Für die Videowiedergabe ab USB/DVD/SD muss das Parking Kabel bei der Gerätemontage Playlist (Video) zeigt die auf dem USB/DVD/SD Datenträger vorhandenen Videodateien mit ihrem angeschlossen werden. Ohne diese Verbindung bleibt der Bildschirm schwarz. Dateinamen an. Sie können in dieser Liste hoch und runter sliden. Funktion Icon Bedienung... -
Seite 16: Hdmi / Av/In
HDMI / AV-IN KAMERA Wenn am HDMI Port des Geräts eine kompatible HDMI Quelle wie z.B. Videogame, Smartphone, Wenn am Kamera Eingang des Geräts eine CVBS fähige Kamera angeschlossen ist, startet das Tablet, Notebook angeschlossen ist, startet das Antippen des HDMI Icons die HDMI Quelle. Antippen des Kamera Icons den manuellen Kamera Modus. -
Seite 17: Übersicht
Bedienung Der tatsächliche Funktionsumfang ist in Abhängigkeit zum Hersteller, Modell und Ausstattung. Antippen dieses Kreisfeldes öffnet fünf einzelne Bedienicons. Das ZENEC-System unterstützt alle oben aufgeführten Funktionen. Aus sich abweichenden Smartlink Direct Der Smartlink Direct Button kann, wenn gedrückt in eine Angaben, Abbildungen oder Funktionen können keine Ansprüche hergeleitet werden. -
Seite 18: Smartlink Direct Kontroll- /Bedienelemente
SMARTLINK DIRECT KONTROLL- /BEDIENELEMENTE SMARTLINK DIRECT ICONS DER MENÜLEISTE Smartlink Direct Menüleiste für Informationen (Version) und Bildschirmeinstellung: Funktion Icon Bedienung Drive Mode Panel Back Icon Antippen, um den Drive Mode zu verlassen Funktion Icon Bedienung Smartlink Icon für Menüleiste Antippen, um Informationen und Drive Mode ON/OFF Antippen, um das Drive Mode Panel zu (Informationen zu Version-... -
Seite 19: Smartphone Apps Einbinden
Häuserschluchten in Städten können zu einer Unterbrechung der Verbindung führen. Auch Anwendungs-Felds auf dem Smartphone auszuwählen. Nach erfolgter App-Einbindung können sie eine Wärmeschutzverglasung oder metallische Aufkleber an den Fahrzeugscheiben können die die App auf dem ZENEC Gerät starten und direkt bedienen (Android OS). Verbindung stören. HINWEIS Wenn Sie auf dem Gerät ein MainSystem Software Update aufspielen, wird dabei auch die... -
Seite 20: Kontroll-/Bedienleiste (Rechts)
KONTROLL-/BEDIENLEISTE (RECHTS) GERÄTEMANAGER Für einen Kopplungsprozess muss die BT Funktion am Gerät aktiviert sein. Bitte beachten Sie Die Kontroll-/Bedienleiste auf der rechten Seite des Bluetoothbereichs führt weiter auf den ebenfalls die Hinweise des Geräteherstellers für das Koppeln von Geräten. Gerätemanager, Telefonbuch, Favoriten, Anruflisten, Ziffernblock und Bluetootheinstellungen. Funktion Icon Einstellungen... -
Seite 21: Koppeln
BLUETOOTH STATUSLEISTE Icon Bedeutung Auto Connect Mobiltelefon verbunden Ist ein mobiles Endgerät mit dem ZENEC-System gekoppelt worden, wird dieses Gerät automatisch beim ZENEC-Systemstart verbunden. Bei einer kurzfristigen Trennung wird vom ZENEC-System ein erneuter Verbindungsaufbau durchgeführt. Akkukapazität des aktuell verbundenen Mobiltelefons HINWEIS Signalstärke des aktuell verbundenen Mobilnetzes... -
Seite 22: Gespräche Annehmen/Beenden Über Das Zenec-System
BLUETOOTH MENÜ GESPRÄCHE ANNEHMEN/BEENDEN ÜBER DAS ZENEC-SYSTEM Funktion Icon Bedienung Antippen, um das Gespräch von der Freisprecheinrichtung Discrete an das Mobiltelefon oder umgekehrt zu übergeben Mute Gespräch muten, das Gespräch wird stumm geschaltet Gespräch Antippen, um den Ziffernblock einzublenden. Erforderlich, Ziffernblock falls während des Gesprächs dazu aufgefordert wird, eine... -
Seite 23: Telefonbuch
TELEFONBUCH ANRUFLISTEN Kontakte Nach erfolgreichem Pairing des Smartphones mit anschliessendem Telefonbuch Import, zeigt Ihnen Ist ein kompatibles Mobiltelefon gekoppelt, werden die Anruflisten aus dem Mobiltelefon mit der das Gerät die Kontaktliste an. Sie können in der Kontaktliste direkt Favoriten erstellen. Freisprecheinrichtung synchronisiert (dieser Vorgang kann je nach Anzahl der Kontakte einige Minuten dauern). -
Seite 24: Favoriten
Anrufen Antippen des grünen Hörers, um das Gespräch aufzubauen Um Ihr ZENEC-System mit neueren Karten updaten zu können, gehen Sie wie folgt vor: 1. Gehen Sie auf https://zenec.naviextras.com/shop/portal und erstellen Sie dort ein Benutzer- konto mit einem Passwort und den Personendaten für Ihr Navigationsgerät. -
Seite 25: Setup Einstellungen
SETUP EINSTELLUNGEN KARTEN Schnelle einfache Routenberechnung In diesem Kapitel werden alle Parameter- und Einstellungsfunktionen des ZENEC-Systems beschrieben. Bitte beachten Sie, dass Einstellungen oder veränderte Parameter direkten Einfluss auf die tägliche Handhabung des ZENEC-Systems haben können. Funktion Icon Bedienung Setup Antippen, um den Setup Modus aufzurufen HINWEIS Alle Software Updates und Bugfixes für das Gerät, außer Kartenmaterial für die Navigation, sind... -
Seite 26: Display Icon (Helligkeit)
DISPLAY ICON EINSTELLUNG DER QUELLEN Mit dem Display Icon kann der LCD-TFT Bildschirm bei der Bildhelligkeit in zwei Stufen geregelt, Wenn Sie das Setup Icon antippen, gelangen Sie in diese Setup Quelle, welche fünf verschiedene bzw. ganz ausgeschaltet (Standby) werden. Dies erfolgt durch Antippen des Icons. Einstellbereiche anbietet. -
Seite 27: Diverse Einstellungen
DIVERSE EINSTELLUNGEN AUDIO EINSTELLUNGEN Im Main Menu Style Setup können Sie Einstellungen für den Anzeigemodus mit 3 oder 6 Icons, EIN Im Audio Menü können Sie Einstellungen rund um den Klang, also z.B. Lautstärke der oder AUS der Beep-Sounds, als auch die LED Farbe der Beleuchtung der Tasten an der Gerätefront Quellen, Loudness, Bass und Höhen etc., vornehmen. -
Seite 28: Lautstärke Einstellungen
Navi Lautstärke vorgenommen werden, wenn die obere Einstellung auf „Wählen“ 20F > 0 < 20R Hinten steht. Funktioniert nur mit der original ZENEC Navi Karte. BT Anruf Diese Einstellung der Anruflautstärke kann nur vorgenommen Loudness Aus / 50% / 100 % Lautstärke... -
Seite 29: Audio Einstellungen Expert Mode
AUDIO EINSTELLUNGEN: EXPERT MODE AUDIO LAUTSTÄRKE-GRUNDWERTE Im Audio Setup Menü mit Expert Modus auf AN, können Sie diverse Audio relevante Einstellungen Im Audio Menü können Sie die Grundlautstärkewerte der diversen Audioquellen anpassen. vornehmen. Wie z.B. Equalizer, Laufzeitkorrektur, Navi-Mixer etc. Beachten Sie hierzu die Hinweise auf den nachfolgenden Seiten. -
Seite 30: Balance/Fader Einstellungen
BALANCE/FADER EINSTELLUNGEN EQUALIZER EINSTELLUNGEN In diesem Expert Modus Menü können Sie Balance und Fader einstellen. Das Fadenkreuz erlaubt es In diesem Expert Modus Menü können Sie den grafischen 10-Band Equalizer einstellen. Die den grünen Punkt direkt an die gewünschte Position zu schieben. einzelnen Pegel-Schieberegler lassen sich zum hoch und runter Sliden gedrückt halten. -
Seite 31: Laufzeitkorrektur
SUBWOOFER EINSTELLUNGEN LAUFZEITKORREKTUR In diesem Expert Modus Menü können Sie die Einstellungen zu den Laufzeitkorrekturen der In diesem Expert Modus Menü können Sie den Gain und die Tiefpass Übergangsfrequenz des Lautsprecher in Ihrem Fahrzeug vornehmen. Subwoofers einstellen. Die default Einstellungen sind Gain 0, LPF 100 Hz. Einstellung Icon Bedienung... -
Seite 32: Navi-Mixer Einstellungen
In diesem Expert Modus Menü können Sie einstellen, ob die Audio Wiedergabe von Musik oder Im TFT Setup Menü können Sie Bildschirm Einstellungen vornehmen, welche die Tag / Nacht Video Quellen durch Navigationsdurchsagen gemutet wird. Funktioniert nur mit der ZENEC Helligkeitsumschaltung des Bildschirms steuern. Möglich ist die Steuerung durch die ZENEC Navigations-Software Z-EMAP50. -
Seite 33: Car (Fahrzeug) Einstellungen
CAR (FAHRZEUG) EINSTELLUNGEN KLIMAANZEIGEFENSTER (AC INFO) Im Car Setup Menü können Sie einstellen, wie das ZENEC Gerät auf im Fahrzeug vorhandene Steht AC Info auf EIN, werden bei der Bedienung der Klimaanlage die jeweiligen Veränderungen im optionale Komponenten wie Kameras und Einparkhilfe interagiert. -
Seite 34: Dynamische Anzeige Der Sitzheizung
Der tatsächliche Funktionsumfang ist in Abhängigkeit zum Hersteller, Modell und Ausstattung. stellung Auslieferungszustand zurückzusetzen Das ZENEC-System unterstützt alle oben aufgeführten Funktionen. Aus sich abweichenden Antippen und bestätigen, um ein Software Update Angaben, Abbildungen oder Funktionen können keine Ansprüche hergeleitet werden. -
Seite 35: Fahrzeuginformationen (Fahrzeugstatus) - Seite I
FAHRZEUGINFORMATIONEN (FAHRZEUGSTATUS) - SEITE I FAHRZEUGINFORMATIONEN (FAHRZEUGSTATUS) - SEITE II In den Fahrzeuginformationen, werden diverse Informationen, Tätigkeiten und Parameter In den Fahrzeuginformationen, werden diverse Informationen, Tätigkeiten und Parameter Ihres Fahrzeuges optisch im ZENEC-System angezeigt. Ihres Fahrzeuges graphisch im ZENEC-System angezeigt. Funktion Icon... -
Seite 36: Software Version
SOFTWARE VERSION PASSWORT Im System Setup Menü unter SW Version sehen Sie die sich aktuell auf dem Z-E2060 befindliche Software, mit Versionsangaben zu MCU, OS, APP und BT sowie auch eine kurze einfache Version. Funktion Icon Bedienung System Antippen, um in diese Ansicht zu gelangen... -
Seite 37: Hinweise Zum Einbau
Broadcasting) Der digitaler Signalprozessor dient der Bearbeitung von digitalen Signalen (z. B. Audio- oder Videosignale). ● Der ZENEC Z-E2060 ist mit einem integriertem DAB+ Empfangsteil ausgestattet. Für die Verwendung benötigen Sie eine geeignete und nicht zum Lieferumfang gehörende DAB- Equalizer Antenne, die an das ZENEC-System angeschlossen werden muss. -
Seite 38: Übersicht Einbau- Und Anschlusszubehör
Kartenansicht Ihr aktueller Standort zu sehen ist, wurde der Sat-Fix erstellt, was je nach AUX IN L C17 N.A. AUX IN R C18 Camera +12V (max 300mA) Satelliten Anzahl und Signalstärke 3 bis 5 Minuten dauern kann. Sie können das ZENEC-System Line Out Rear L C19 N.A. jetzt verwenden. Line Out Rear R C20 N.A. -
Seite 39: Anschlussdiagramm Z-E2060
Händler, bei dem Sie das Gerät erworben haben. Bitte senden Sie keine Geräte direkt USB 1 an ZENEC. Dieses ZENEC Produkt ist durch eine Hersteller-Werksgarantie von 2 Jahren an den Erstkäufer ab Kaufdatum im Fachhandel gegen Material- bzw. Herstellungsfehler geschützt. USB 2 Für das Erlangen der Garantie- oder Gewährleistungsansprüche muss eine RMA Nummer erstellt... - Seite 40 © Copyright 2018 RevA / Redaktionsschluss: Q3-2018 Deutsch Hersteller: ACR AG ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Schweiz Gesetzlicher Vertreter EU: ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Deutschland...
