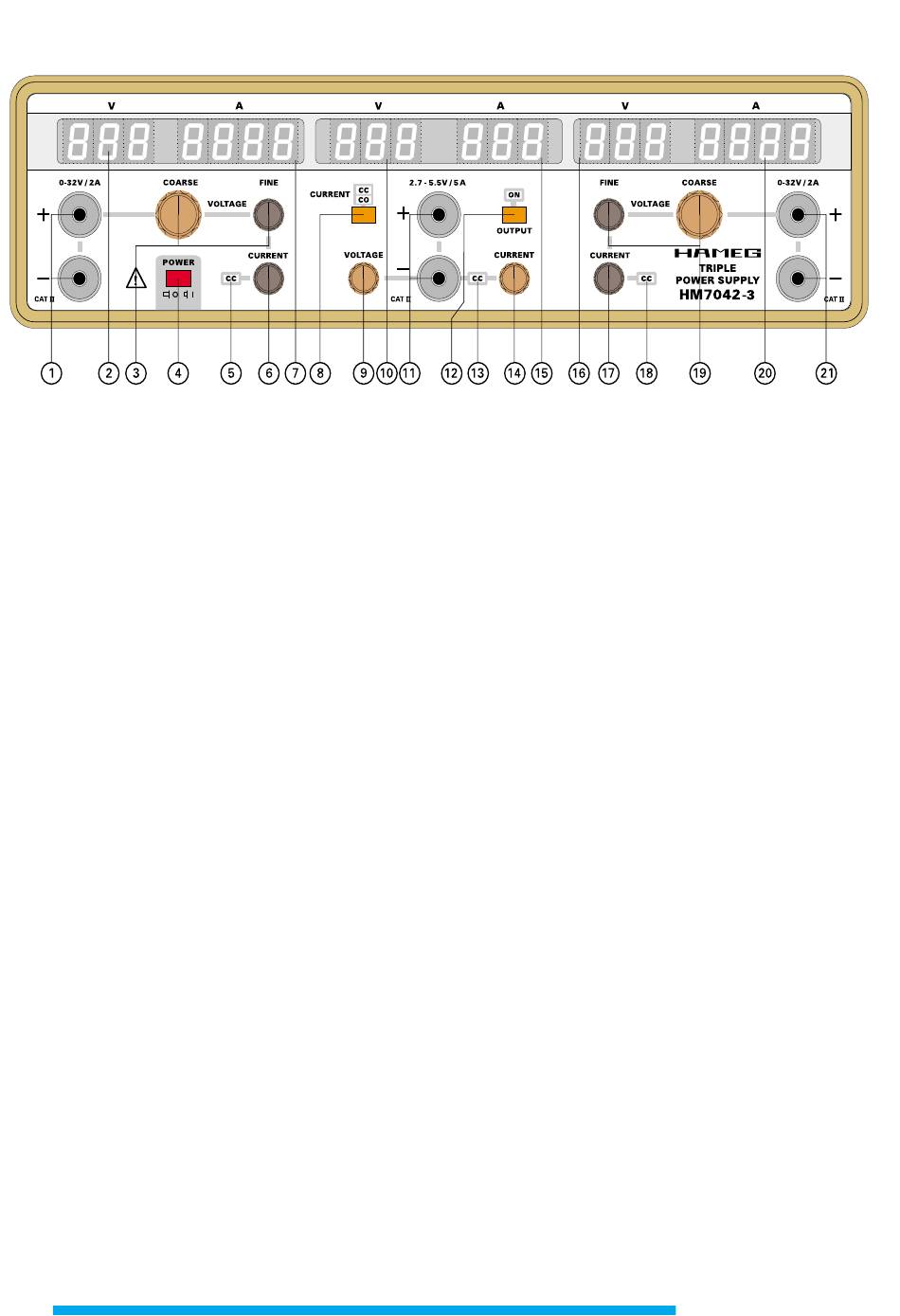

Bedienungselemente HM7042-3

12
(4) POWER
Netzschalter.
(2)/(10)/(16) Ziffernanzeige (7-Segment LED's)
Display für Ausgangsspannung (V) 3-stellig.Die Auflösung beträgt für
die (0-32V)-Spannungsquellen 100mV, für die (2,7-5,5V)-Quelle 10mV.
(7)/(15)/(20) Ziffernanzeige (7-Segment LED's)
Display für Ausgangsstrom (A) 3½-stellig bzw 3-stellig. Die Auflö-
sung beträgt für die Ströme der (0-32V)-Quellen 1mA (bzw 10mA
bei Strömen ab 2.0A), für die (2,7-5,5V)-Quelle 10mA.
Wenn der eingestellte maximale Strom erreicht wird, leuchten die
LED's (5)/(13) oder (18) ( CC = Constant Current ) rot auf. Das
bedeutet, daß das entspechende Netzteil jetzt als Stromquelle
arbeitet. Für jede Ausgangsspannung ist eine solche LED neben
den Stromeistellern vorhanden. Der Übergang von Spanungs- auf
Stromregelung und umgekehrt erfolgt in der Betriebsart „CC"
automatisch und wird durch das „leuchten" bzw. „nicht leuchten"
der LED (CC) angezeigt.
(3)/(21) Ausgang 0V-32V
Berührungssichere Steckbuchsen für 4mm-Bananenstecker.
Die Ausgangsspannung ist dauerkurzschlußfest.
(3)/(19) COARSE / FINE
Einstellpotis für die Grob- und Feineinstellung der Ausgangsspannung
an den linken (1) bzw. rechten (21) Ausgangsbuchsen. Der Einstell-
bereich beträgt ca. 0V-32V für „COARSE" und ca. 0V-1,4V für
„FINE".
