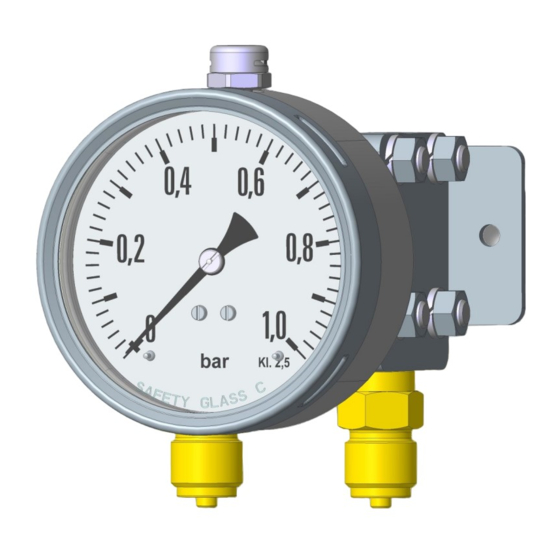

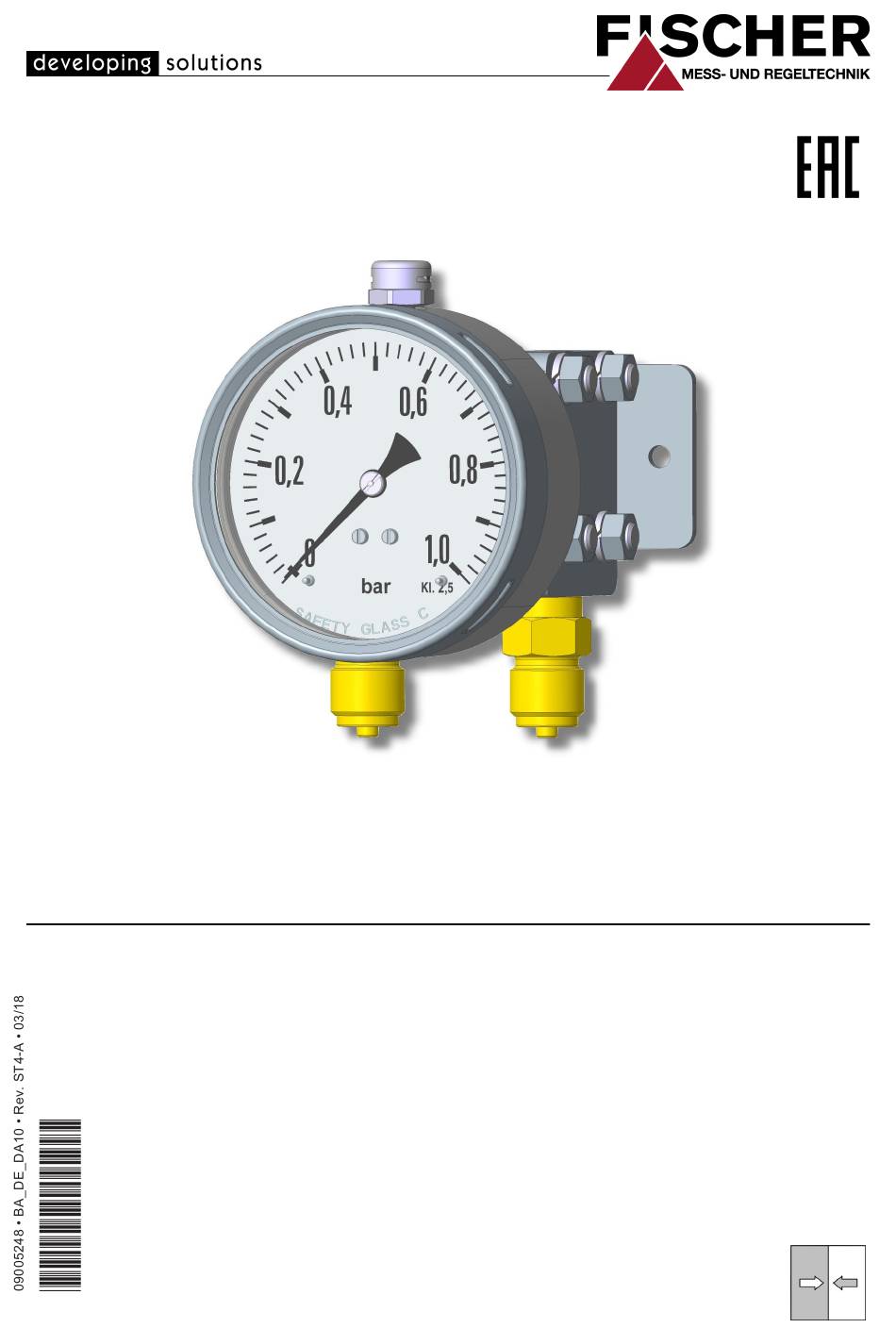

- Seite 1 Betriebsanleitung DA10 Differenzdruck Messgerät Standardausführung...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 4 1.5 Unzulässiger Umbau .......................... 4 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 5... -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines WARNUNG Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
• Differenzdruck Messgerät DA10 • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Das Differenzdruckmanometer DA10 eignet sich zur Messung und Anzeige von Differenzdrücken bei gasförmigen und flüssigen, aggressiven Medien. Das Ge- rät ist komplett aus CrNi-Stahl gefertigt und eignet sich zur Verwendung in ag- gressiver Umgebung. - Seite 7 FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.3.2 Sonderfunktionen Marken- bzw. Schleppzeiger Messwertzeiger Verstellschlüssel Abb. 3: Zeiger Entlüftungsventil Hinweis zur Bedienung Flüssigkeitsfüllungen Glycerin, Silikonöl Abb. 4: Flüssigkeitsfüllung HINWEIS! Bei Ausführungen mit Marken- oder Schleppzeiger ist keine Flüssigkeitsfüllung möglich. 2.3.3 Prozessanschluss G¼...
-
Seite 8: Funktionsbild
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.3.4 Montagearten Wandmontage Rohrmontage Tafeleinbau mit Tafeleinbau Garnitur Abb. 6: Montagearten 2.4 Funktionsbild Abb. 7: Funktionsbild Messkammer Messmembran Anlenkstange Trennmembran Druck-Übertragungsflüssikgeit Torsionsrohr Übertragungshebel Zeigerwerk 8 / 24 BA_DE_DA10... -
Seite 9: Aufbau Und Wirkungsweise
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.5 Aufbau und Wirkungsweise Der zu messende Differenzdruck wirkt auf die Trennmembranen und wird hy- draulisch auf die Messmembran übertragen. Bei Druckgleichheit befindet sich diese in Ruhestellung. Bei einem Druckunterschied entsteht an der Messmem- bran eine Kraft, die deren Auslenkung in Richtung des niedrigeren Druckes be- wirkt. -
Seite 10: Montage
3 | Montage FISCHER Mess- und Regeltechnik GmbH 3 Montage 3.1 Allgemeines Das Gerät kann auf folgende Arten montiert werden: 1. Wandmontage Das Gerät ist für den Aufbau auf ebenen Montageplatten vorgesehen. Bei dieser Montageart ist das Gerät mit einer Wandmontageplatte ausgerüstet. -
Seite 11: Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation der Druckleitungen. Alle Anschlüsse müssen so ausgeführt sein, dass keine me- chanischen Kräfte auf das Gerät einwirken. VORSICHT Dichtheitsprüfung Vor der Inbetriebnahme ist die Dichtheit der Druckleitungen zu prüfen. -
Seite 12: Instandhaltung
5 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 13: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6 Technische Daten 6.1 Allgemeines Allgemeine Angaben Typbezeichnung DA10 Druckart Differenzdruck Messprinzip Plattenfeder Messzelle Druckübertragungsmittel in der Silikonöl Messzelle Messmedium Neutrale gasförmige und flüssige Medien; aggressive Medien entsprechend der Medi- umverträglichkeit der verbauten Werkstoffe. -
Seite 14: Konstruktiver Aufbau
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.4 Konstruktiver Aufbau Werkstoffe Messwertanzeige Material Werkstoff Nr. AISI Bajonettringgehäuse NG100 CrNi-Stahl 1.4404 316L Prozessanschluss (alle Ausführungen) CrNi-Stahl 1.4404 316L ® Zwischenplatte AlMgSiPb HART-COAT Zeigerwerk CrNi-Stahl Zifferblatt und Zeiger Aluminium, lackiert, bedruckt... -
Seite 15: Maßbilder
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.4.1 Maßbilder Alle Abmessungen in mm, sofern nicht anders angegeben. 111,5 Abb. 10: Maßzeichnung 6.4.1.1 Wandmontage 114,5 Wandmontageplatte Abb. 11: Wandmontage BA_DE_DA10 15 / 24... - Seite 16 6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.4.1.2 Rohrmontage Anbausatz für Rundstahlbügel 106,3 Rundstahlbügel Distanzhülse Rohrmontageplatte 2'' Rohr (DN50) Abb. 12: Rohrmontage 6.4.1.3 Fronttafeleinbau Frontring Halteblech Bajonettring mit Befestigungsrand Montagewinkel Die Frontplattenstärke sollte 2 ... 3 mm betragen Frontring Abb. 13: Fronttafeleinbau...
-
Seite 17: Anschlusszapfen Mit Zylindrischem Außengewinde
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.4.1.4 Prozessanschluss 6.4.1.4.1 Anschlusszapfen mit zylindrischem Außengewinde G¼ Tol. ±0,1 ±0,2 ±0,3 ±0,2 ±0,2 ±0,1 ±0,1 G½ 17,5 G¼ SW:= Schlüsselweite Abb. 14: Anschlusszapfen G 6.4.1.4.2 Anschlusszapfen mit kegeligem Außengewinde G¼ Tol. -
Seite 18: Absperrarmatur (Zubehör)
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.4.1.4.5 Absperrarmatur (Zubehör) 18,9 G¼ Zeugnis Nr. 11180 1.4404 Material Nr. Abb. 18: Anschlussstutzen Anschlussstutzen Absperrarmatur DZ3600SV2700 ca. 222 Abb. 19: DA10 mit Absperrarmatur Absperrarmatur Schneidringverschraubung G3/8 mit innenliegendem Spindelgewinde für 12 mm Rohr... -
Seite 19: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kennzeichen Nr. 11 12 Messbereich: [1,2] (Kennzeichen Nr.) 0 … 1,0 bar 0 … 1,6 bar 0 … 2,5 bar 0 … 4,0 bar 0 … 6,0 bar 0 … 10,0 bar 0 …... - Seite 20 7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Ausführung des Messsystems: (Kennzeichen Nr.) Material Druckkappen Hastelloy C276 Trennmembran Hastelloy C276 Dichtung FKM O-Ringe Druckkappen Edelstahl 1.4404 Trennmembran Hastelloy C276 Dichtung FKM O-Ringe Druckkappen Hastelloy C276 Trennmembran Hastelloy C276 Dichtung FKM O-Ringe Druckkappen Edelstahl 1.4404...
-
Seite 21: Zubehör
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 Ausführung: [11,12] (Kennzeichen Nr.) Standardausführung 7.1 Zubehör Best. Nr. Bezeichnung Material DZ3600SV2700 Ventilblock 3-fach DN5 PN420 1.4571 • Flanschverbindung nach DIN EN 61518 • Schneidringverschraubungen für 12 mm-Rohr • Incl. Montagesatz BA_DE_DA10... -
Seite 22: Anhang
8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang 8.1 EAC Deklaration Abb. 21: ЕАЭС N RU Д-DЕ.АЛ16.В.77754 22 / 24 BA_DE_DA10... - Seite 23 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 BA_DE_DA10 23 / 24...
- Seite 24 8 | Anhang FISCHER Mess- und Regeltechnik GmbH 24 / 24 BA_DE_DA10...
