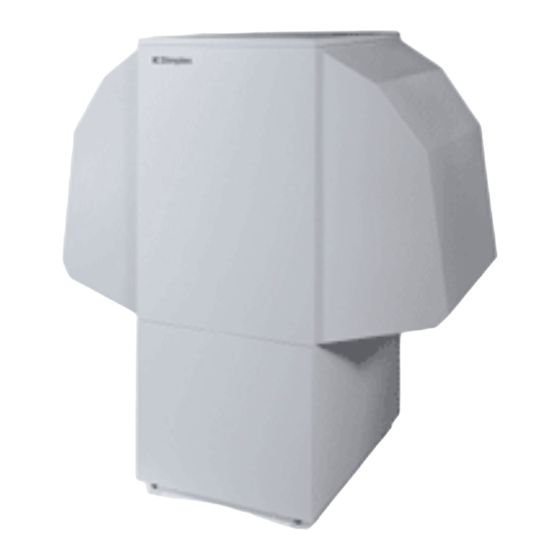

Dimplex LA 20AS Montageanweisung Und Gebrauchsanweisung
Luft-wasser-wärmepumpe für außenaufstellung
Vorschau ausblenden
Andere Handbücher für LA 20AS:
- Gebrauchsanweisung (52 Seiten) ,
- Montage- und gebrauchsanweisungen (48 Seiten)
Verwandte Anleitungen für Dimplex LA 20AS
Inhaltszusammenfassung für Dimplex LA 20AS

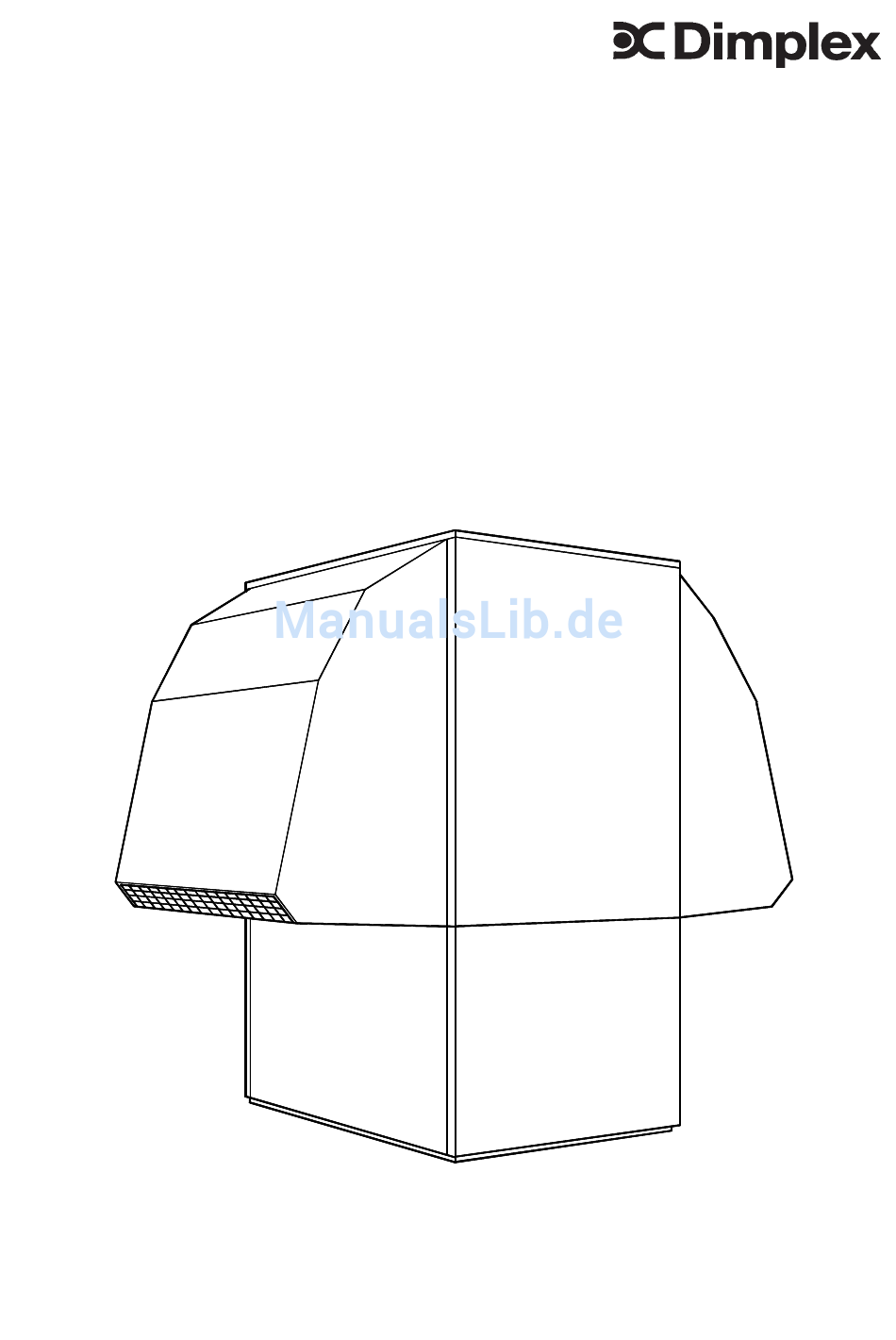

- Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Luft-Wasser-Wärmepumpe für Außenaufstellung LA 20AS / LA 24AS / LA 28AS Bestell. - Nr.: 452158.66.04 FD 8302...
- Seite 2 Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe Anwendungsbereich Arbeitsweise Grundgerät Schaltkasten Wärmepumpenregler Allgemein Kondensatleitung Allgemein Heizungsseitiger Anschluss Elektrischer Anschluss Allgemein Vorbereitung Vorgehensweise Pflege Reinigung Heizungsseite Reinigung Luftseite 10.1 Sommeraußerbetriebnahme 10.2 Letzte Außerbetriebnahme / Entsorgung...
-
Seite 3: Wichtige Hinweise
1.2 Gesetzliche Vorschriften und Richtlinien 1.1 Wichtige Hinweise Bei der Konstruktion und Ausführung der Wärme- pumpe wurden alle entsprechenden EG-Richtlini- ACHTUNG! en, DIN- und VDE-Vorschriften eingehalten (siehe CE-Konformitätserklärung). Vor Öffnen des Gerätes ist sicherzu- stellen, dass alle Stromkreise spannungsfrei ge- Beim elektrischen Anschluss der Wärmepumpe sind schaltet sind. -
Seite 4: Anwendungsbereich
3.1 Grundgerät 2.1 Anwendungsbereich Die Wärmepumpe wird in Kompaktbauweise gelie- fert und enthält unten aufgeführte Bauteile. Die Luft-Wasser-Wärmepumpe kann in vorhande- Als Kältemittel wird R404A verwendet. nen oder neu zu errichtenden Heizungsanlagen ein- gesetzt werden. Die Wärmepumpe ist ausschließlich für die Erwär- mung von Heiz- und Brauchwasser konzipiert! Die Wärmepumpe ist für den monoenergetischen und bivalenten Betrieb bis -20... - Seite 5 3.3 Wärmepumpenregler Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Lieferumfang enthaltene Wärme- pumpenregler zu verwenden. ACHTUNG! Der Wärmepumpenregler ist ein komfortables elek- Die Wärmepumpe darf beim Trans- tronisches Regel- und Steuergerät. Er steuert und port nur bis zu einer Neigung von 45° (in jeder Rich- überwacht die gesamte Heizungsanlage in Abhän- tung) gekippt werden.
-
Seite 6: Allgemein
5.1 Allgemein 6.1 Allgemein Das Gerät ist grundsätzlich auf einer dauerhaft ebe- An der Wärmepumpe sind folgende Anschlüsse nen, glatten und waagrechten Fläche aufzustellen. herzustellen: Dabei sollte der Rahmen rundum dicht am Boden - Vor-/Rückläufe der Heizungsanlage anliegen, um eine geeignete Schallabdichtung zu - Kondensatablauf gewährleisten und ein Auskühlen wasserführender - Steuerleitung zum Wärmepumpenregler... -
Seite 7: Elektrischer Anschluss
6.3 Elektrischer Anschluss Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 4-adriges Kabel. 7.1 Allgemein Das Kabel ist bauseits beizustellen und der Lei- Um eine ordnungsgemäße Inbetriebnahme zu ge- tungsquerschnitt gemäß der Leistungsaufnahme währleisten, sollte diese von einem vom Werk auto- der Wärmepumpe (siehe Anhang Geräteinforma- risierten Kundendienst durchgeführt werden. -
Seite 8: Reinigung Heizungsseite
Wenn alle Heizkreise voll geöffnet sind und eine Heizwassertemperatur im Pufferspeicher von ca. 25 °C gehalten wird, ist die Mindestvolumen- strommenge am Überströmventil und Hei- 8.1 Pflege zungsumwälzpumpe einzustellen. Vermeiden Sie zum Schutz des Lackes das Anleh- Neubauten haben wegen der zur Bauaustrock- nen und Ablegen von Gegenständen am und auf nung benötigten Energie einen erhöhten Wär- dem Gerät. -
Seite 9: Reinigung Luftseite
mepumpe anzuschließen. Die Vorschriften der Be- rufsgenossenschaften sind einzuhalten. Im Zwei- felsfall ist mit den Herstellern der Chemikalien Rück- sprache zu nehmen! ACHTUNG! Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- und wartungsfrei arbeiten. Tritt den- Um Folgeschäden zu vermeiden, noch einmal eine Störung auf, können Sie diese in muss nach dem Reinigen der Wasserkreislauf un- den meisten Fällen leicht selbst beheben. -
Seite 10: Inhaltsverzeichnis
11.1.1 Maßbild .. 20AS 11.1.2 Maßbild .. 24/28AS 11.3.1 Heizleistung/Druckverlust .. 20AS 11.3.2 Heizleistung/Druckverlust .. 24AS 11.3.3 Heizleistung/Druckverlust .. 28AS 11.4.1 Steuerung .. 20AS 11.4.2 Last .. 20AS 11.4.3 Anschlussplan .. 20AS 11.4.4 Legende .. 20AS 11.4.5 Steuerung .. 24/28AS 11.4.6 Last .. -
Seite 11: Maßbild
11.1.1 Maßbild .. 20AS... -
Seite 12: Maßbild
11.1.2 Maßbild .. 24/28AS... -
Seite 13: Geräteinformation
Geräteinformation GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen TYP- UND VERKAUFSBEZEICHNUNG ..20AS ..24AS ..28AS BAUFORM Ausführung Kompakt Kompakt Kompakt Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 24 IP 24 IP 24 Aufstellungsort Aussen Aussen Aussen LEISTUNGSANGABEN Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf / -Rücklauf °C / °C bis 55 / ab 18 bis 55 / ab 18 bis 55 / ab 18... -
Seite 14: Heizleistung/Druckverlust
11.3.1 Heizleistung/Druckverlust .. 20AS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,8 m³/h 2-Verdichterbetrieb 1-Verdichterbetrieb Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 20000 18000 16000 Verflüssiger 14000 12000 Lufteintrittstemperatur in [°C] 10000 Leistungszahl (incl. Pumpenleistungsanteil) 8000 1-Verdichterbetrieb 6000 4000 2000... -
Seite 15: Heizleistung/Druckverlust
11.3.2 Heizleistung/Druckverlust .. 24AS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 2,3 m³/h 2-Verdichterbetrieb 1-Verdichterbetrieb Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 30000 25000 Verflüssiger 20000 Lufteintrittstemperatur in [°C] 15000 Leistungszahl (incl. Pumpenleistungsanteil) 1-Verdichterbetrieb 10000 5000 Heizwasserdurchfluß in [m³/h] Lufteintrittstemperatur in [°C]... -
Seite 16: Heizleistung/Druckverlust
11.3.3 Heizleistung/Druckverlust .. 28AS Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 2,3 m³/h 2-Verdichterbetrieb 1-Verdichterbetrieb Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 30000 25000 Verflüssiger 20000 Lufteintrittstemperatur in [°C] 15000 Leistungszahl (incl. Pumpenleistungsanteil) 1-Verdichterbetrieb 10000 5000 Heizwasserdurchfluß in [m³/h] Lufteintrittstemperatur in [°C]... -
Seite 17: Steuerung
11.4.1 Steuerung .. 20AS... -
Seite 18: Last
11.4.2 Last .. 20AS... -
Seite 19: Anschlussplan
11.4.3 Anschlussplan .. 20AS Klemmenplan und Belegung der Steckverbinder im Luft/Wasser-Aussengerät 20AS Ader- und Pinnummern Wärmepumpenregler Ader- (xx) und Pinnummern Netz 3/PE 400VAC - 50Hz Vorsicht! Kleinspannung (8)* Ader- (xx) und Pinnummern Wärmepumpenregler 230VAC (12) (10) (13) (14) (15) -
Seite 20: Legende .. 20As
11.4.4 Legende .. 20AS Pressostat Abtauende Düsenringheizung Ventilator Pressostat Hochdruck Pressostat Niederdruck Thermostat Heissgasüberwachung Wicklungsschutz Ventilator Schütz Verdichter 1 Leistungsrelais Ventilator Schütz Verdichter 2 Relais HD-/HG-Abschaltung Relais Wicklungsschutz-Ventilator Verdichter 1 Ventilator Verdichter 2 Wärmepumpenregler Sanftanlaufsteuerung Verdichter 1 Sanftanlaufsteuerung Verdichter 2 Frostschutzfühler Heizwasser Klemmenleiste: Lasteinspeisung Klemmenleiste: interne Verdrahtung... -
Seite 21: Steuerung
11.4.5 Steuerung .. 24/28AS... -
Seite 22: Last
11.4.6 Last .. 24/28AS... -
Seite 23: Anschlussplan
11.4.7 Anschlussplan .. 24/28AS Klemmenplan und Belegung der Steckverbinder im Luft/Wasser-Aussengerät 24AS / -28AS Ader- und Pinnummern Wärmepumpenregler Ader- (xx) und Pinnummern Vorsicht! Netz Kleinspannung 3/PE 400VAC - 50Hz (8)* Ader- (xx) und Pinnummern 230VAC (12) (10) (13) (14) (15) -
Seite 24: Legende .. 24/28As
11.4.8 Legende .. 24/28AS Pressostat Abtauende Düsenringheizung Ventilator Pressostat Hochdruck Pressostat Niederdruck Thermostat Heissgasüberwachung Wicklungsschutz Ventilator Schütz Verdichter 1 Relais Ventilator Schütz Verdichter 2 Relais HD-/HG-Abschaltung Relais Wicklungsschutz-Ventilator Verdichter 1 Ventilator Verdichter 2 Wärmepumpenregler Sanftanlaufsteuerung Verdichter 1 Sanftanlaufsteuerung Verdichter 2 Frostschutzfühler Heizwasser Klemmenleiste: Lasteinspeisung Klemmenleiste: interne Verdrahtung... -
Seite 25: Monoenergetische Anlage
11.5.1 Monoenergetische Anlage... -
Seite 26: Monoenergetische Anlage Und Warmwasserbereitung
11.5.2 Monoenergetische Anlage und Warmwasserbereitung... -
Seite 27: Bivalente Anlage
11.5.3 Bivalente Anlage... -
Seite 28: Ce-Konformitätserklärung
CE-Konformitätserklärung... -
Seite 29: Garantieurkunde
übernommen. Ausgebaute Teile, die wir zurückneh- ten Systemtechnik-Kundendienst erfahren Sie über die zen- men, gehen in unser Eigentum über. Die Garantiezeit für Nach- trale Servicehotline des Geschäftsbereiches Dimplex der KKW besserungen und Ersatzteile endet mit dem Ablauf der ursprüng- Kulmbacher Klimageräte-Werk GmbH. - Seite 30 Notizen...
