Phasenabgleich
Durchführung des Phasenabgleichs
1
Drücken Sie die SCH-Taste am Verktorskop.
Daraufhin schaltet das Verktorskop auf „SCH"-
Betrieb um.
2
Drücken Sie die B-Kanal-Taste am Verktorskop.
Daraufhin wird der Schwarzburst des Switchers
angezeigt.
3
Drücken Sie die EXT-Taste am Verktorskop.
Daraufhin schaltet das Verktorskop auf externe
Synchronisierung um.
4

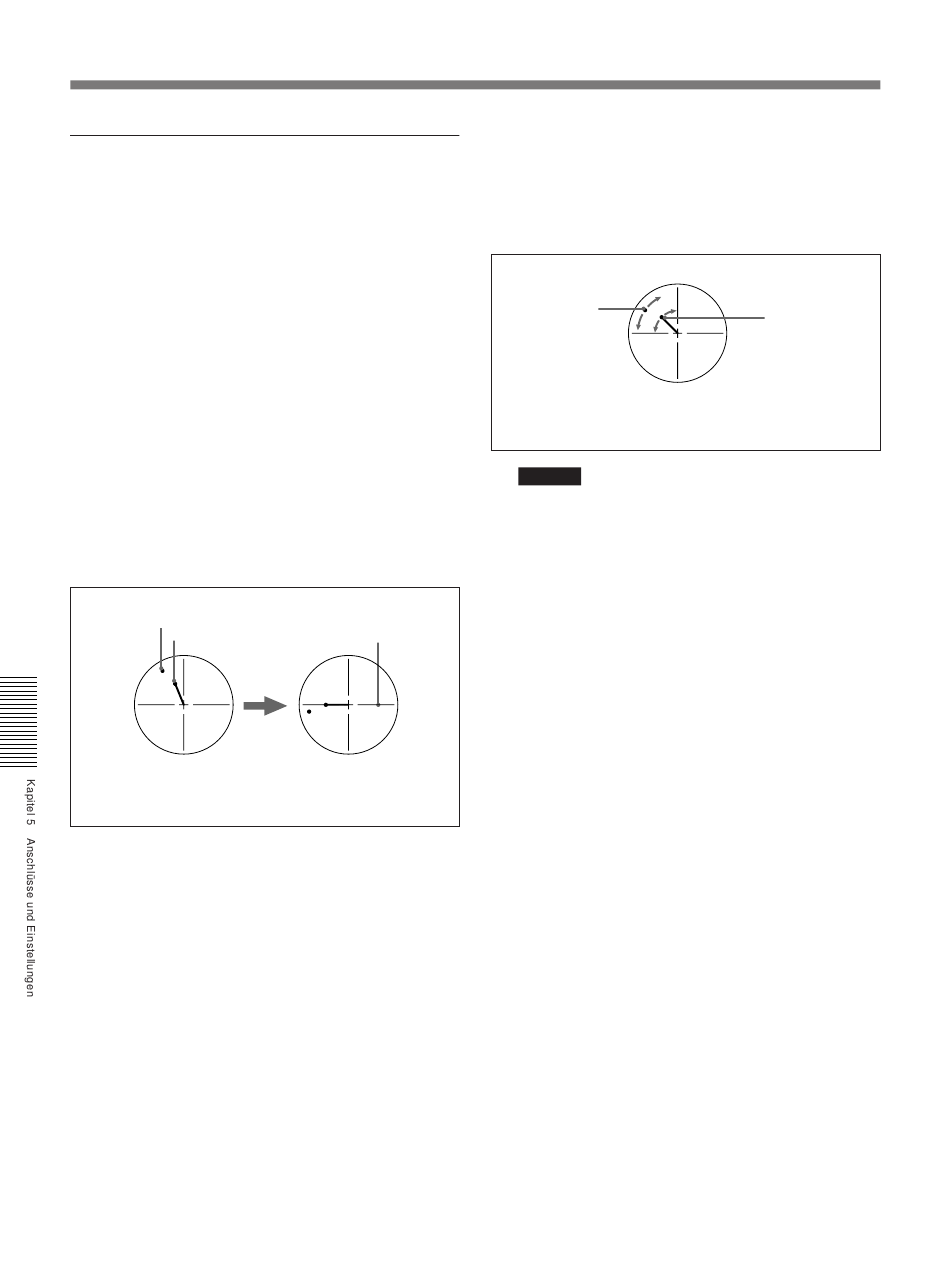

Stellen Sie den Phasenabgleichregler am
Verktorskop so ein, daß Synchronsignal- und
Farbhilfsträgerphase nahe bei der Bezugslinie
liegen.
Synchronsignalphase
Farbhilfsträgerphase
Synchronsignal- und Farbhilfsträgerphase des
Schwarzbursts mit der Bezugslinie fluchten.
5
Geben Sie das Signal von Player 1 über die PVE-
500 aus.
6
Drücken Sie die A-Kanal-Taste am Vektorskop.
Daraufhin werden Synchronsignal- und
Farbhilfsträgerphase (nur bei FBAS-Signalen) des
Signals von Player 1 angezeigt.
56
Kapitel 5 Anschlüsse und Einstellungen
7
Diese Anzeige
bewegt sich
durch Drehen
des SYNC-
Reglers.
8
Bezugslinie
Verstellen Sie mit einem Kreuzschlitz-
Schraubendreher die SYNC- und SC-Regler an
Player 1 so, daß das Ausgangssignal von Player 1
auf Kanal (A) phasengleich mit dem Schwarzburst
auf Kanal (B) ist.
Synchronsignal- und Farbhilfsträgerphase des
Ausgangssignals von Player 1 einstellen.
Hinweis
Bei Nutzung von Komponenten-Signalen erscheint
keine Farbhilfsträgerphasen-Anzeige.
Geben Sie das Signal von Player 2 über die PVE-
500 aus, und wiederholen Sie die Schritte 6 und 7
zur Synchronsignal- und Farbhilfsträgerphasen-
Abgleich des Ausgangssignals von Player 2.
Diese Anzeige
bewegt sich durch
Drehen des SC-
Reglers.
