Kapitel 3
Gerätemanagement
Informationen zur Herstellung einer Verbindung zum Gerät über den seriellen Konsolenport finden Sie im
RUGGEDCOM ROX II CLI-Benutzerhandbuch für RUGGEDCOM RX1500.
Informationen zur Herstellung einer Verbindung zum Gerät über den Verwaltungsport finden Sie im RUGGEDCOM
ROX II Webschnittstellen-Benutzerhandbuch oder im RUGGEDCOM ROX II CLI-Benutzerhandbuch für RUGGEDCOM
RX1500.
Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX in Kupfertechnik mit RJ45-
Steckverbinder. Der Verwaltungsport hat die folgende Pinbelegung:
8

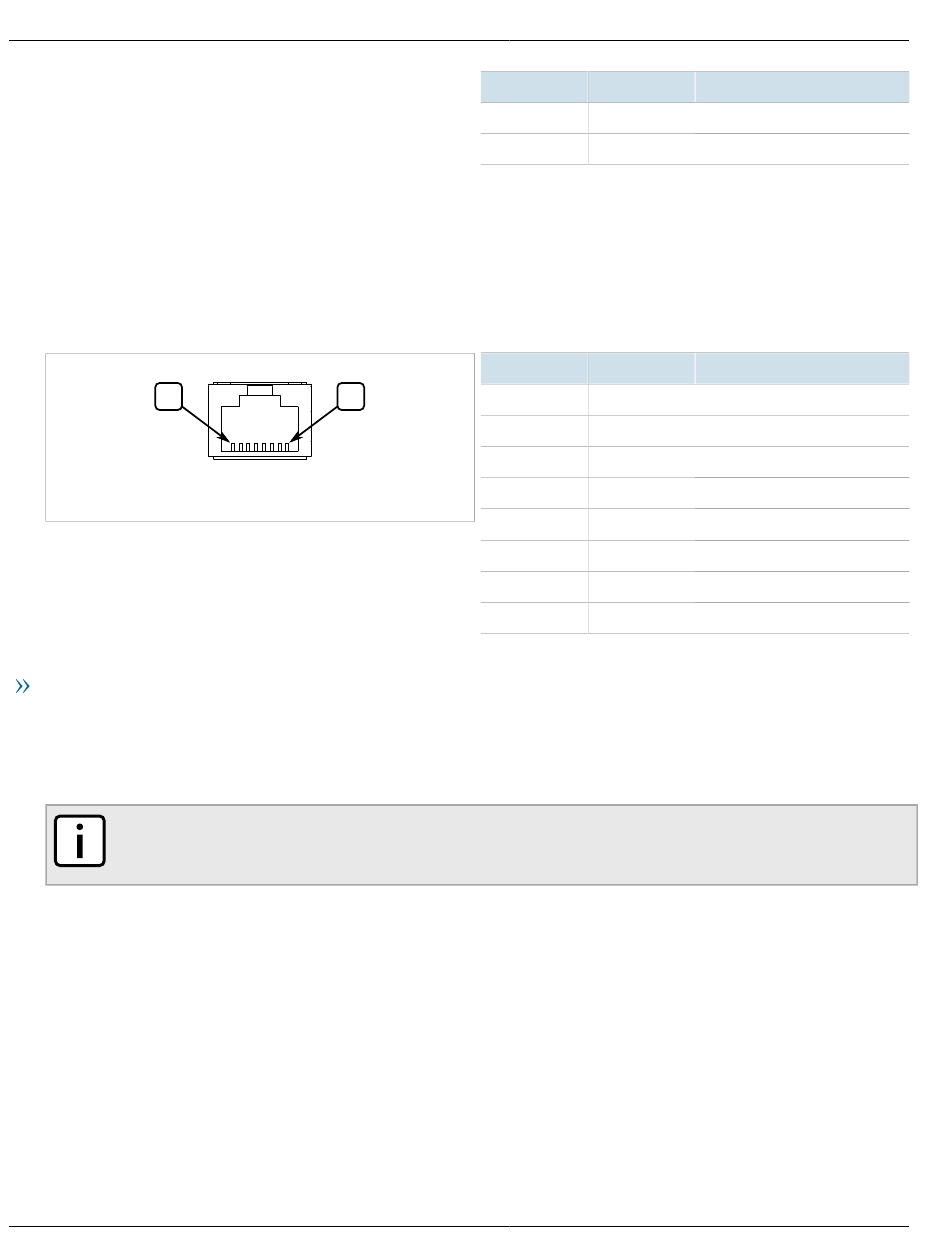

Abbildung 11: RJ45-Verwaltungsport

Kommunikations-Ports

Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen
Sie auf die Konsole und die Webschnittstellen des RUGGEDCOM ROX II über die IP-Adresse des Gerätes zu. Die
werkseitig eingestellte IP-Adresse für den RUGGEDCOM RX1500 lautet https://192.168.0.2.
Weitere Informationen über verfügbare Ports finden Sie unter
HINWEIS
Single-Mode-Ports in Glasfasertechnik sind nur für Kabelsteckverbinder des Typs Ultra Physical Contact
(UPC) mit feinstpolierter Kontaktfläche geeignet.
Abschnitt 3.2
Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es konfiguriert werden. Das gesamte
Konfigurationsmanagement erfolgt über die RUGGEDCOM ROX II-Schnittstelle. Weitere Informationen zum
Konfigurieren des Geräts finden Sie im RUGGEDCOM ROX II-Benutzerhandbuch für die installierte Softwareversion.
18
Pin
Pin
1
Kapitel 4,
Bezeichnung
8 CTS
9 Reserviert (nicht belegen)
Bezeichnung
1 RX+
2 RX-
3 TX+
4 Reserviert (nicht belegen)
5 Reserviert (nicht belegen)
6 TX-
7 Reserviert (nicht belegen)
8 Reserviert (nicht belegen)
Module.
RUGGEDCOM RX1500
Installationshandbuch
Beschreibung
Bereit zum Senden
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
Konfigurieren des Geräts
