Informationen hierzu finden Sie unter https://support.automation.siemens.com. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile.
Informationen hierzu finden Sie unter https://support.automation.siemens.com. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile.
RUGGEDCOM RSG910C Installationshandbuch Ansprüche des Kunden auf Vertrag (einschließlich wesentlicher Verletzungen), unerlaubten Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder auf einem anderen Grund beruhen. Nähere Informationen zu den Garantiebestimmungen finden Sie unter https://www.siemens.com/ruggedcom oder kontaktieren Sie einen Mitarbeiter des Siemens-Kundenservice. Kontakt Siemens...
RUGGEDCOM RSG910C Installationshandbuch Ansprüche des Kunden auf Vertrag (einschließlich wesentlicher Verletzungen), unerlaubten Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder auf einem anderen Grund beruhen. Nähere Informationen zu den Garantiebestimmungen finden Sie unter https://www.siemens.com/ruggedcom oder kontaktieren Sie einen Mitarbeiter des Siemens-Kundenservice. Kontakt Siemens...
Seite 4
RUGGEDCOM RSG910C Installationshandbuch...
Seite 4
RUGGEDCOM RSG910C Installationshandbuch...
Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RSG910C beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen.
Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RSG910C beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen.
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den...
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den...
Seite 9
• auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
Seite 9
• auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
Seite 10
RUGGEDCOM RSG910C Vorwort Installationshandbuch Kundensupport...
Seite 10
RUGGEDCOM RSG910C Vorwort Installationshandbuch Kundensupport...

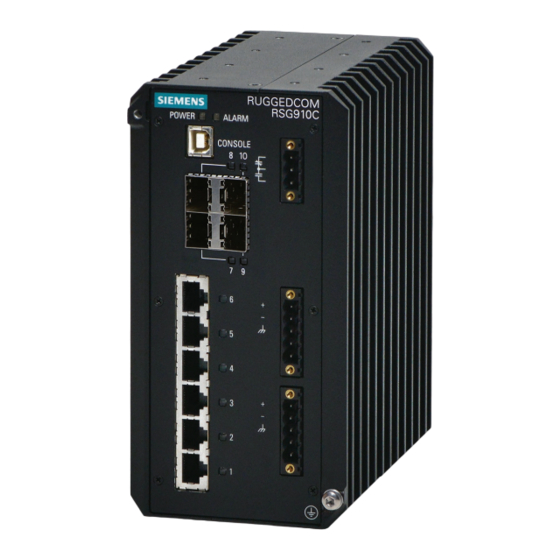

Installationshandbuch Einleitung Einleitung Der RUGGEDCOM RSG910C ist ein Fully Managed Ethernet Switch mit 10 Ports für den Einsatz in der Energieerzeugung und -verteilung, der für den zuverlässigen Betrieb in elektrisch rauen und klimatisch anspruchsvollen Umgebungen entwickelt wurde. • Austauschbare SFP-Transceiver Ports 7 bis 10 können mit einer Vielzahl von SFP-Transceivern nach dem Standard 1000Base-X von Siemens...
Installationshandbuch Einleitung Einleitung Der RUGGEDCOM RSG910C ist ein Fully Managed Ethernet Switch mit 10 Ports für den Einsatz in der Energieerzeugung und -verteilung, der für den zuverlässigen Betrieb in elektrisch rauen und klimatisch anspruchsvollen Umgebungen entwickelt wurde. • Austauschbare SFP-Transceiver Ports 7 bis 10 können mit einer Vielzahl von SFP-Transceivern nach dem Standard 1000Base-X von Siemens...
• Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Abschnitt 1.2 Beschreibung Der RUGGEDCOM RSG910C verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Abbildung 1: RUGGEDCOM RSG910C 1. LED POWER ...
• Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Abschnitt 1.2 Beschreibung Der RUGGEDCOM RSG910C verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Abbildung 1: RUGGEDCOM RSG910C 1. LED POWER ...
Abschnitt 2.6, „Anschluss an die Netzspannung“. Abschnitt 1.3 Erforderliche Werkzeuge und Materialien Die folgenden Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RSG910C erforderlich: Werkzeuge/Materialien Zweck Anschlussleitung für Wechselstrom (16 AWG) Zum Anschließen von Netzspannung an das Gerät. Kabel für USB-Konsolenport Typ B Zum Anschließen der RUGGEDCOM ROS Konsolenschnittstelle.
Abschnitt 2.6, „Anschluss an die Netzspannung“. Abschnitt 1.3 Erforderliche Werkzeuge und Materialien Die folgenden Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RSG910C erforderlich: Werkzeuge/Materialien Zweck Anschlussleitung für Wechselstrom (16 AWG) Zum Anschließen von Netzspannung an das Gerät. Kabel für USB-Konsolenport Typ B Zum Anschließen der RUGGEDCOM ROS Konsolenschnittstelle.
Kapitel 1 RUGGEDCOM RSG910C Einleitung Installationshandbuch Außerbetriebnahme Dieses Gerät kann sensible proprietäre Daten enthalten. Bevor Sie das Gerät außer Betrieb setzen, entweder dauerhaft oder für Wartungsarbeiten durch Dritte, stellen Sie sicher, dass es vollständig außer Betrieb genommen wurde. Weitere Informationen finden Sie im entsprechenden Benutzerhandbuch.
Kapitel 1 RUGGEDCOM RSG910C Einleitung Installationshandbuch Außerbetriebnahme Dieses Gerät kann sensible proprietäre Daten enthalten. Bevor Sie das Gerät außer Betrieb setzen, entweder dauerhaft oder für Wartungsarbeiten durch Dritte, stellen Sie sicher, dass es vollständig außer Betrieb genommen wurde. Weitere Informationen finden Sie im entsprechenden Benutzerhandbuch.
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
Prüfen Sie die Packung vor dem Öffnen auf Beschädigung. Unterziehen Sie jedes Einzelteil in der Packung einer Sichtprüfung auf mechanische Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. WICHTIG! Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Allgemeines Vorgehen...
Abschnitt 2.3 Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RSG910C erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2, Zone 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können.
Abschnitt 2.3 Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RSG910C erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2, Zone 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können.
WICHTIG! Der Ersatz von Bauteilen kann die Eignung für Class I, Division 2 aufheben. Muster für die Kennzeichnung eines explosionsgefährdeten Bereichs Nachstehend ein Beispiel für das RUGGEDCOM RSG910C-Schild für den Geräteeinsatz in explosionsgefährdeten Bereichen. Installation des Geräts in explosionsgefährdeten Bereichen...
Abschnitt 2.4 Montage des Geräts Der RUGGEDCOM RSG910C ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, was eine Montage auf einer DIN-Schiene (35 mm / 1,4 in) oder in einer Schalttafel ermöglicht WICHTIG! Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt.
Abschnitt 2.4 Montage des Geräts Der RUGGEDCOM RSG910C ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, was eine Montage auf einer DIN-Schiene (35 mm / 1,4 in) oder in einer Schalttafel ermöglicht WICHTIG! Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt.
RUGGEDCOM RSG910C Kapitel 2 Installationshandbuch Installation des Geräts Abschnitt 2.4.1 Montage des Geräts auf einer DIN-Schiene Für den Einbau auf einer DIN-Schiene ist der RSG910C mit einer auf der Rückseite des Chassis vorinstallierten Halterung für die DIN-Schiene ausgestattet. Die Halterung ermöglicht das Aufschieben oder Aufklemmen des Geräts auf eine DIN-Hutschiene 35 mm.
Abschnitt 2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RSG910C mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis sind. Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen.
Seite 21
RUGGEDCOM RSG910C Kapitel 2 Installationshandbuch Installation des Geräts Abbildung 5: Adaptereinheit für den Schalttafeleinbau 1. Schraube (M4) 2. Adapter für den Schalttafeleinbau Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät eingebaut werden soll. Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus.
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über ROS konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen hierzu finden Sie im ROS Benutzerhandbuch für RUGGEDCOM RSG910C. Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor: Führen Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais in das Gerät ein und ziehen Sie die...
1. Reihenklemme mit dem ausfallsicheren Alarmrelais 2. Schließerkontakt 3. Massekontakt 4. Öffnerkontakt Abschnitt 2.6 Anschluss an die Netzspannung Der RUGGEDCOM RSG910C besitzt zwei Eingangsklemmen, über die das Gerät wie folgt versorgt werden kann: • Mit bis zu einer unabhängigen AC-Stromquelle und einer unabhängigen DC-Stromquelle • Mit zwei unabhängigen DC-Stromquellen WICHTIG! •...
Kapitel 2 RUGGEDCOM RSG910C Installation des Geräts Installationshandbuch Abschnitt 2.6.1 Anschluss an Wechsel- oder Gleichstrom Zum Anschließen einer AC-Versorgung (Hochspannung) oder DC-Versorgung (Hoch- oder Niederspannung) an das Gerät gehen Sie wie folgt vor: HINWEIS Beispiele der unterstützten Verdrahtungskonfigurationen finden Sie unter Abschnitt 2.6.2,...
RUGGEDCOM RSG910C Kapitel 2 Installationshandbuch Installation des Geräts Schließen Sie das Netzkabel wie folgt an das Gerät an: HI-Stromversorgung Verbinden Sie den Netzleiter (AC) bzw. Plusleiter (AC) mit der Plusklemme / stromführenden Klemme (+/L) an der Reihenklemme. Verbinden Sie den Neutralleiter (AC) oder Minusleiter (DC) mit der Minusklemme / neutralen Klemme (-/N) an der Reihenklemme.
Kapitel 2 RUGGEDCOM RSG910C Installation des Geräts Installationshandbuch Konfigurationen HI-Stromversorgung Abbildung 12: Konfiguration einzelnes AC-Netzteil, hohe Abbildung 13: Konfiguration einzelnes DC-Netzteil, hohe Leistung Leistung Beispielverdrahtungen...
Seite 27
RUGGEDCOM RSG910C Kapitel 2 Installationshandbuch Installation des Geräts Abbildung 14: Zwei Netzteile AC und DC, hohe Leistung Abbildung 15: Zwei DC-Netzteile, hohe Leistung Beispielverdrahtungen...
Nutzer von Microsoft Windows müssen den Treiber für die serielle RUGGEDCOM USB-Konsole an der Workstation installieren, bevor sie diese über den USB-Konsolenport (Typ B) anschließen. Ausführliche Informationen finden Sie im RUGGEDCOM ROS Benutzerhandbuch zum RUGGEDCOM RSG910C. Die Verbindung zum Port können Sie über die folgenden Einstellungen herstellen:...
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie auf die Konsole und die Webschnittstellen des RUGGEDCOM ROS über die IP-Adresse des Gerätes zu. Die Werkseinstellung der IP-Adresse für den RUGGEDCOM RSG910C ist https://192.168.0.1. Kommunikationsports.
RUGGEDCOM RSG910C Kapitel 4 Installationshandbuch Kommunikationsports Kommunikationsports Der RUGGEDCOM RSG910C kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Abbildung 18: Zuweisung von Netzwerkports 1. Ports 7 bis 10 2. Ports 1 bis 6 Port 7 bis 10...
Kapitel 4 RUGGEDCOM RSG910C Kommunikationsports Installationshandbuch WARNUNG! Stromschlaggefahr – Gefahr schwerer Personenschäden und/oder Störungen an Geräten. Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und übermäßige Störungen verursachen und, was noch wichtiger ist, die...
Seite 33
Kommunikationsports Abschnitt 4.2 SFP-Transceiver Der RUGGEDCOM RSG910C unterstützt bis zu zwei Buchsen für SFP-Transceiver (kleine standardisierte Module für Netzwerkverbindungen), die mit zahlreichen der bei Siemens erhältlichen SFP-Transceiver kompatibel sind. LEDs An jeder der Buchsen befindet sich eine LED, die deren Linkstatus anzeigt.
Seite 34
Kapitel 4 RUGGEDCOM RSG910C Kommunikationsports Installationshandbuch SFP-Transceiver...
RUGGEDCOM RSG910C Kapitel 5 Installationshandbuch Technische Daten Standard 10 MBit/s-Ports 100 MBit/s-Ports 1000 MBit/s-Ports Beschreibung IEEE 802.3z 1000Base-LX ü IEEE 802.3ab 1000Base-Tx ü IEEE 802.3ad Link Aggregation ü IEEE 802.1D MAC-Bridges ü ü ü IEEE 802.1D Spanning Tree Protocol (STP) ü...
RUGGEDCOM RSG910C Technische Daten Installationshandbuch Abschnitt 5.5 Betriebsumgebung Der RUGGEDCOM RSG910C ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im Betrieb -40 bis 85 °C (-40 bis 185 °F) Umgebungstemperatur bei Lagerung -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchtigkeit 5 % bis 95 %...
RUGGEDCOM RSG910C Kapitel 6 Installationshandbuch Zertifizierung Zertifizierung Das RUGGEDCOM RSG910C-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. INHALT • Abschnitt 6.1, „Zulassungen“ • Abschnitt 6.2, „Typprüfungen EMV und Umgebungsbedingungen“...
Seite 42
Kapitel 6 RUGGEDCOM RSG910C Zertifizierung Installationshandbuch • Standard CSA C22.2 No. 213-16 Nicht zündfähige elektrische Geräte für den Einsatz in explosionsgefährdeten Bereichen gemäß Class I, Division • CAN/CSA-C22.2 No. 60079-0:15 Explosionsfähige Atmosphären – Teil 0: Geräte – Allgemeine Anforderungen • CAN/CSA-C22.2 No. 60079-15:16 Elektrische Geräte für explosionsgefährdete Gasatmosphären –...
Explosionsfähige Atmosphären – Teil 15: Geräteschutz durch Zündschutzart "n" Abschnitt 6.1.3 Europäische Union (EU) Siemens Canada Ltd hat für dieses Gerät angegeben, dass es wichtige Anforderungen und andere relevante Vorschriften der folgenden EU-Richtlinien erfüllt: • EN 60950-1 Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen •...
Seite 44
• Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-chapter J – Radiological Health Abschnitt 6.1.6 ISED Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A)/NMB-3 (A) Abschnitt 6.1.7...
Wohnumgebungen vorgesehen. Der Anbieter oder Verkäufer muss diese Tatsache berücksichtigen. Abschnitt 6.1.9 RoHS Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden RoHS- Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch elektronische Produkte...
EMV-Unempfindlichkeitsprüfung nach IEEE 1613 HINWEIS Der RUGGEDCOM RSG910C erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Klasse 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Klasse 2 eine fehlerfreie und unterbrochene Kommunikationen erfordert.
