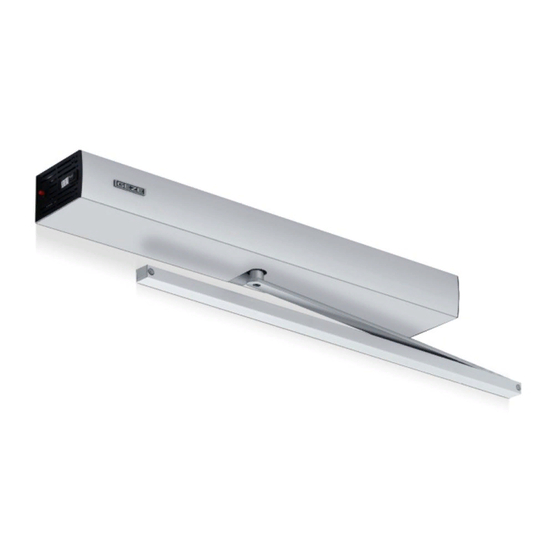

GEZE Slimdrive EMD Anschlussplan
Mit türsteuerung für automatische drehtüren mit/ohne federkraft schließend/öffnend
Vorschau ausblenden
Andere Handbücher für Slimdrive EMD:
- Montage- und serviceanleitung (48 Seiten) ,
- Anschlussplan (24 Seiten) ,
- Umbauanleitung (20 Seiten)
Verwandte Anleitungen für GEZE Slimdrive EMD
Inhaltszusammenfassung für GEZE Slimdrive EMD
- Seite 1 Slimdrive DE Anschlussplan EMD, EMD F, EMD F-IS, EMD Invers Türsteuerung DCU2 für automatische Drehtüren DCU2-F für automatische Dreh- türen, mit Federkraft schließend DCU2-I für automatische Dreh- türen, mit Federkraft öffnend...
-
Seite 2: Inhaltsverzeichnis
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Inhaltsverzeichnis Symbole und Darstellungsmittel ........................4 Gültigkeit ..................................4 Produkthaftung ................................4 Hinweise ..................................4 Wichtige Sicherheitsanweisungen ................................4 Montagehinweise ......................................5 Sicherheitsbewusstes Arbeiten ...................................5 Prüfen der montierten Anlage ..................................5 Entsorgung der Türanlage ....................................5 Abkürzungen ................................6 Anschlussklemmen ..............................7 Sicherheitssensor Schließen und Öff nen ......................8 Sicherheitssensorleistenpaar GC338 .................................8... - Seite 3 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Türöff ner ...................................31 Betriebsart ................................33 2-fl ügelige Antriebe ............................. 35 18.1 Zwei automatisierte Türfl ügel .................................. 35 18.2 Gangfl ügel automatisiert, Standfl ügel mit Türschließer ........................ 35 RWA Zentrale an EMD-Invers..........................35 Rauchschalterzentrale an EMD-F ........................36 Netzanschluss ................................
-
Seite 4: Symbole Und Darstellungsmittel
Für die Sicherheit von Personen ist es wichtig, diesen Anweisungen Folge zu leisten. Diese Anweisungen sind aufzubewahren. Nur Sachkundige, die von GEZE autorisiert sind, dürfen Montage, Inbetriebnahme und Wartung durchführen. à Eigenmächtige Veränderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden à... -
Seite 5: Montagehinweise
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Hinweise Der Anschluss an Netzspannung muss von einer Elektrofachkraft durchgeführt werden. Netzanschluss und à Schutzleiterprüfung entsprechend VDE 01 Symbol 0 0 Teil 61 Symbol 0 durchführen. Als netzseitige Trennvorrichtung ist ein bauseitiger 1 Symbol 0 -A-Sicherungsautomat zu verwenden. à... -
Seite 6: Abkürzungen
Abkürzungen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Abkürzungen Aderfarben braun grün orange türkis schwarz grau rosa violett blau gelb WH weiß Anschlüsse, Klemmen und Stecker Automatik Lüsterklemme Standflügel Bandseite Ladenschluss STOP Stopp Bandgegenseite mechanischer Pro- Schirm Daueroffen grammschalter Sicherheitssensor Öffnen Displayprogramm- Nacht OFF (Aus) -
Seite 7: Anschlussklemmen
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Anschlussklemmen Anschlussklemmen RSZ GND RSZ 24V 24VFP RSZ GND PE1 PE2 PROG STOP STOP PA1 PA2 TOEB TOEA PA1A PA1B RS485 RS485 RS485-B RS485-A RS485-A RS485-B zweiter Antrieb... -
Seite 8: Sicherheitssensor Schließen Und Öffnen
Sicherheitssensor Schließen und Öffnen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor Schließen und Öffnen Bei 2-flügeligen Anlagen die Sicherheitssensoren des Gangflügels mit der Gangflügelsteuerung, die des Standflügels mit der Standflügelsteuerung verbinden. Sensor zur Überwachung des Schließens auf dem Türblatt, Bandgegenseite, montieren. Bei Aktivierung des SIS während des Schließens reversiert die Tür und öffnet wieder. -
Seite 9: Schliessen Und Öffnen Überwachen
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor Schließen und Öffnen 7. 1 . 1 Schliessen und Öffnen überwachen Parameter Kontaktart einstellen; DPS: setzen („oeffner“) à (Werkseinstellung). ST220: „Eingangssignale“, „SI1 Symbol – Klemme SIS“, à „SI1 Symbol Kontaktart“ auf „oeffner“ und „SI3 Produk – Klemme SIO“, „SI3 Produk Kontaktart“... -
Seite 10: Sicherheitssensor Gc334
Sicherheitssensor Schließen und Öffnen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor GC334 GC3 Produk 3 Produk 4 Modul, Mat. Nr. 1 Symbol 2 641 Symbol 0 à à Montageanleitung beachten Zubehör: à Interface GC3 Produk 3 Produk 4 , Mat. Nr. 1 Symbol 2 83 Produk 0 6 à Spotfinder, Mat. Nr. 1 Symbol 1 Symbol 2 3 Produk 2 1 Symbol à... -
Seite 11: Schließen Und Öffnen Überwachen
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor Schließen und Öffnen 7.2.3 Schließen und Öffnen überwachen Parameter Kontaktart einstellen: DPS: („oeffner“) und à („oeffner“) (Werkseinstellung). à ST220: „Eingangssignale“, „SI1 Symbol – Klemme SIS1 Symbol “ , „SI1 Symbol Kontaktart“ auf „oeffner“ und „SI3 Produk – Klemme SIO1 Symbol “ , „SI3 Produk Kontaktart“ auf „oeffner“ stellen (Werkseinstellung). -
Seite 12: Sicherheitssensor Gc332
Sicherheitssensor Schließen und Öffnen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor GC332 GC3 Produk 3 Produk 2 Modul, Mat. Nr. 1 Symbol 2 403 Produk 3 Produk à à Montageanleitung beachten Zubehör: à Fernbedienung GC3 Produk 0 2, GC3 Produk 3 Produk 2 , Mat. Nr. 09 Kontak 9 Kontak 5 75 à... - Seite 13 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor Schließen und Öffnen 7.3.3 Schließen und Öffnen überwachen Parameter Kontaktart einstellen: DPS: („oeffner“) und à („oeffner“) (Werkseinstellung). à ST220: „Eingangssignale“, „SI1 Symbol – Klemme SIS1 Symbol “ , „SI1 Symbol Kontaktart“ auf „oeffner“ und „SI3 Produk – Klemme SIO1 Symbol “ , „SI3 Produk Kontaktart“ auf „oeffner“ stellen (Werkseinstellung).
-
Seite 14: Sicherheitssensor Gc335
Sicherheitssensor Schließen und Öffnen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor GC335 GC3 Produk 3 Produk 5 Mastermodul, Mat. Nr. 1 Symbol 2 8074 à GC3 Produk 3 Produk 5 Erweiterungskit (Slavemodul mit Zubehör), Mat. Nr. 1 Symbol 2 8072 Montageanleitung beachten à Zubehör: à GC3 Produk 3 Produk 2 Adapter, Mat. Nr. 1 Symbol 2 403 Produk 5 à... - Seite 15 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor Schließen und Öffnen 7.4.3 Schließen und Öffnen überwachen Parameter Kontaktart einstellen: DPS: („oeffner“) und à („oeffner“) (Werkseinstellung). à ST220: „Eingangssignale“, „SI1 Symbol – Klemme SIS1 Symbol “ , „SI1 Symbol Kontaktart“ auf „oeffner“ und „SI3 Produk – Klemme SIO3 Produk “ , „SI3 Produk Kontaktart“ auf „oeffner“ stellen (Werkseinstellung).
-
Seite 16: Anwesenheitssensor Air16
Sicherheitssensor Schließen und Öffnen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Anwesenheitssensor AIR16 AIR 1 Symbol 6 Modul, Mat. Nr. 079 Kontak 1 Symbol 6 5 à Montageanleitung beachten à Konfiguration des AIR 1 Symbol 6 Moduls: à Hintergrundausblendung (Hakenschaltereinstellung HAB), dunkelschaltend (Hakenschaltereinstellung D) Maximal 4 Module in einer Sensorleiste montieren. -
Seite 17: Öffnen Und Schließen Überwachen
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sicherheitssensor Schließen und Öffnen 7.5.3 Öffnen und Schließen überwachen Parameter Kontaktart einstellen: DPS: („oeffner“) und à stellen („oeffner“) (Werkseinstellung). à ST220: „Eingangssignale“, „SI1 Symbol – Klemme SIS1 Symbol “ , „SI1 Symbol Kontaktart“ auf „oeffner“ und „SI3 Produk – Klemme SIO1 Symbol “ , „SI3 Produk Kontaktart“ auf „oeffner“ stellen (Werkseinstellung). -
Seite 18: Kontaktgeber Berechtigt
Kontaktgeber Berechtigt Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Kontaktgeber Berechtigt Der Eingang KB ist in den Betriebsarten AU, LS und NA aktiv. à à Bei 2-flügeligen Anlagen kann der Kontaktgeber Berechtigt an die Gangflügelsteuerung oder an die Standflü- gelsteuerung angeschlossen werden. Bei Ansteuerung öffnet der Gangflügel und, falls eingeschaltet, der Standflügel. -
Seite 19: Kontaktgeber Innen
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Kontaktgeber Innen 9 Kontak Kontaktgeber Innen Der Eingang KI ist in der Betriebsarten AU und LS aktiv. à à Bei 2-flügeligen Anlagen kann der Kontaktgeber Innen an die Gangflügelsteuerung oder an die Standflügel- steuerung angeschlossen werden. Bei Ansteuerung öffnet der Gangflügel und, falls eingeschaltet, der Standflügel. -
Seite 20: Kontaktgeber Außen
Kontaktgeber Außen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 1 Symbol 0 Kontaktgeber Außen Der Eingang KA ist nur in der Betriebsart AU aktiv. à à Bei 2-flügeligen Anlagen kann der Kontaktgeber Außen an die Gangflügelsteuerung oder an die Standflügel- steuerung angeschlossen werden. Bei Ansteuerung öffnet der Gangflügel und, falls eingeschaltet, der Standflügel. -
Seite 21: Funkansteueuerung
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Funkansteueuerung 1 Symbol 1 Symbol Funkansteueuerung Montage- und Betriebsanleitung beachten. à à Bedienung des Displayprogrammschalters DPS siehe Kapitel Servicemenü, Displayprogrammschalter DPS. Bedienung des Serviceterminals ST220 siehe Kapitel Servicemenü, Serviceterminal ST220: à Es wird der Zustand des Antriebs angezeigt, an den das ST220 angeschlossen ist. -
Seite 22: Stopp
Stopp Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 1 Symbol 2 Stopp Bei Ansteuerung stoppt der Türflügel (bei 2-flügeligen Anlagen beide) und bleibt stehen, solange der Eingang à aktiv ist. Bei 2-flügeligen Anlagen kann der Stopptaster an der Gangflügelsteuerung oder an der Standflügelsteuerung à... -
Seite 23: Parametrierbare Eingänge
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Parametrierbare Eingänge 1 Symbol 4 Parametrierbare Eingänge Die parametrierbaren Eingänge PE1 Symbol und PE2 sind mit verschiedenen Sonderfunktionen belegt (siehe Servi- à cemenü). Die für die gewünschte Funktion erforderliche Kontaktart ist dem Abschnitt Servicemenü DPS, bzw. Servicemenü ST220 zu entnehmen. -
Seite 24: Notverriegelgung
Parametrierbare Eingänge Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 14.4 Notverriegelgung Die parametrierbaren Eingänge können zum Anschluss eines Notverriegelungsschalters verwendet werden. à à Bei Betätigung des Notverriegelungsschalters ist der Kontakt geschlossen und es liegen 24 V am Eingang PE1 Symbol , bzw. PE2. Die Tür schließt und verriegelt. Die Kontaktgeber KI und KA werden ausgeblendet. Die Sicherheits- sensoren und die Behinderungserkennung sind weiterhin aktiv. -
Seite 25: Programmierbare Ausgänge
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Programmierbare Ausgänge 1 Symbol 5 Programmierbare Ausgänge Die parametrierbaren Ausgänge PA1 Symbol und PA2 können mit verschiedenen Schaltfunktionen belegt werden (siehe Servicemenü). Bedienung des Displayprogrammschalters DPS siehe Kapitel Servicemenü, Displayprogrammschalter DPS. Bedienung des Serviceterminals ST220 siehe Kapitel Servicemenü, Serviceterminal ST220: à... - Seite 26 Programmierbare Ausgänge Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Türöffner à Die Funktion Türöffner ist bei Verwendung des Antriebs für den Brandschutzbereich (EMD-F, EMD-Invers) nicht zulässig. Bei DC-Türöffnern eine Freilaufdiode 1 Symbol N 4007 (1 Symbol ) anschließen, Mat Nr. 1 Symbol 1 Symbol 5 29 Kontak 3 Produk .
-
Seite 27: Lichtsteuerung
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Programmierbare Ausgänge Türzustandsmeldung à Die Funktion dient zur Meldung des Türzustands, z. B. an eine bauseitige Hausleitzentrale. Türzustände: à geschlossen und verriegelt Nacht geschlossen Ladenschluss nicht geschlossen Automatik offen Daueroffen Wartung fällig Parameter einstellen mit à... -
Seite 28: Parametrierbarer Ausgang Pa2
Programmierbare Ausgänge Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 15.2 Parametrierbarer Ausgang PA2 PA2 ist ein Transistorausgang, Schaltspannung/-strom max. 24 V DC / 0,5 A. Gong PA1 PA2 Bauseitige Spannungsversorgung Türgong 24 V Relais, Mat. Nr. 103352 PA1A Freilauf-Diode PA1B Störung Die Funktion Störung dient zur Fehlermeldung z. B. an eine bauseitige Hausleitanlage. - Seite 29 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Programmierbare Ausgänge Parameter einstellen, mit à à DPS: setzen für „Tueroeffner“. auf den angeschlossenen Türöffnertyp einstellen (siehe Servicemenü DPS). à ST220: „PA2 Funktion“ auf „Tueroeffner“ einstellen. à „Tueroeffnertyp“ auf den angeschlossenen Türöffnertyp einstellen (siehe Servicemenü ST220).
-
Seite 30: Parametrierbarer Ausgang Pa3
Programmierbare Ausgänge Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 15.3 Parametrierbarer Ausgang PA3 PA3 Produk ist verfügbar ab HW DCU200 Rev. E mit à DCU201 Symbol Rev. G oder DCU204 Rev. B à Offenhaltung mit Haftmagnet oder E-Gleitschiene Die hier dargestellte Offenhaltung mit Haftmagnet oder E-Gleitschiene hat derzeit keine Zulassung für den Brandschutzbereich. -
Seite 31: Türöffner
Die Ansteuerung des Türöffners ist auf 5 s plus der parametrierten Ansteuerverzögerung begrenzt. à Bei EMD Invers nur Fluchttüröffner, Haltemagnet oder GEZE Motorschloss GEZE IQ Lock EL verwenden. Bedienung des Displayprogrammschalters DPS siehe Kapitel Servicemenü, Displayprogrammschalter DPS. à Bedienung des Serviceterminals ST220 siehe Kapitel Servicemenü, Serviceterminal ST220: à... -
Seite 32: Riegelmeldung
Türöffner Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Bauseitig versorgter 12 V AC-Türöffner Kontaktbelastung Ausgang PA1 Symbol bei 1 Symbol 2 V AC: ~ 12V AC ~ max. 1 Symbol A max. 1A TOEA TOEB Riegelmeldung Eingang RM sperrt die Ansteuerung des Antriebs bei verriegelter Tür. Falls bei offener Tür der Eingang RM à... -
Seite 33: Betriebsart
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Betriebsart 1 Symbol 7 Betriebsart Bedienung des Displayprogrammschalters DPS siehe Kapitel Servicemenü, Displayprogrammschalter DPS. à à Bedienung des Serviceterminals ST220 siehe Kapitel Servicemenü, Serviceterminal ST220: Es wird der Zustand des Antriebs angezeigt, an den das ST220 angeschlossen ist. - Seite 34 Betriebsart Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Mechanischer Programmschalter (MPS-D) MPS-D, AS500, Mat. Nr. 1 Symbol 1 Symbol 8 41 Symbol 7 à PS-GF MPS-D-ST, mit Schlüssel, AS500, Mat. Nr. 1 Symbol 1 Symbol 8 41 Symbol 8 à 2 24V Zubehör: à Aufputzkappe 1 Symbol - fach, AS500, Mat. Nr. 1 Symbol 2 0503 Produk...
-
Seite 35: 2-Flügelige Antriebe
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 2-flügelige Antriebe Zeitschaltuhr Die Zeitschaltuhr wird an die Steuerung des Gangflü- à PS-GF gels angeschlossen. Die Steuerung wechselt in die gewünschte Betriebsart, à falls am entsprechenden Eingang 24 V liegen. Die Bedienung am TPS oder DPS ist nur möglich, falls à... -
Seite 36: Rauchschalterzentrale An Emd-F
Rauchschalterzentrale an EMD-F Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Rauchschalterzentrale an EMD-F Bei 2-flügeligem Antrieb muss die Rauchschaltzentrale an dieselbe Steuerung wie der Reset-Taster des An- à triebs angeschlossen werden. Montageanleitung der Rauchschaltzentrale beachten. Die Steuerung belastet die Rauchschaltzentrale mit ca. 1 Symbol 0 mA. -
Seite 37: Netzanschluss
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Netzanschluss 21 Symbol Netzanschluss Kopfmontage Transformator DCU2, Mat. Nr. 1 Symbol 0 51 Symbol 8 2 230V 50Hz GN/YE GN/YE GN/YE Netzsicherung Steuerung AC IN Hauptschalter (optional) zum zweiten Antrieb Transformator Haubenerdung Türblattmontage 230V 50Hz GN/YE GN/YE GN/YE Netzsicherung... -
Seite 38: Steuerung
Steuerung Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 23 Produk Steuerung Motor AC IN Encoder DCU201 TEMP DCU202 DCU204 DCU103 1 2 3 PROG CAN Abschlusswiderstand inaktiv DCU200 CAN Abschlusswiderstand aktiv Steuerung DCU2, Mat. Nr. 1 Symbol 0 603 Produk 7 à Steuerung DCU2-F, Mat. Nr. 1 Symbol 0 603 Produk 8 Steuerung DCU2-I, Mat. -
Seite 39: Grundfunktionen
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Grundfunktionen Grundfunktionen Bedienung des Displayprogrammschalters DPS siehe Kapitel Servicemenü, Displayprogrammschalter DPS. à à Bedienung des Serviceterminals ST220 siehe Kapitel Servicemenü, Serviceterminal ST220: Es wird der Zustand des Antriebs angezeigt, an den das ST220 angeschlossen ist. drücken. -
Seite 40: Inbetriebnahme Und Service
Inbetriebnahme und Service Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Die Tür bleibt in der von Hand eingestellten Position stehen. Falls kein Ansteuersignal (KI, KA, KB, SIS) mehr à ansteht und die Betriebsart nicht auf DO eingestellt ist, schließt die Tür automatisch nach der eingestellten Offenhaltezeit (oH, oS). -
Seite 41: Inbetriebnahme
Inbetriebnahme und Service 25.2 Inbetriebnahme Die Inbetriebnahme geschieht in folgenden Schritten: 25.2. 1 Montage- und Installation Montage ist abgeschlossen (siehe Montageanleitung Slimdrive EMD). à Elektrische Installation ist abgeschlossen. à Sensoren sind korrekt parametriert und ausgerichtet. à Interne Programmschalter beider Antriebe auf Au stellen. - Seite 42 Inbetriebnahme und Service Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Sobald der Parameter EF nicht mehr auf 00 (1 Symbol - flügeliger Antrieb) steht, versucht die Steuerung eine kommuni- kationsverbindung zur Standflügelsteuerung aufzubauen. Da die RS485-Verbindnung zur Standflügelsteuerung unterbrochen ist, reagiert die Steuerung nicht mehr auf den DPS.
- Seite 43 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Inbetriebnahme und Service Neu lernen eines bereits gelernten 2-flügeligen Antriebs Waren beide Antriebe an der Tür schon in Betrieb, können sie gemeinsam neu gelernt werden. Ggf. TPS an Standflügelsteuerung abziehen und DPS anschließen. In den Servicemodus wechseln und das Lernen der Antriebe mit LE starten. Der DPS zeigt folgende Schritte L0 Start à...
- Seite 44 Inbetriebnahme und Service Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Parametrieren eines fabrikneuen 2-flügeligen Antriebs RS485-Verbindung Gangflügelsteuerung – Standflügelsteuerung trennen. Serviceterminal ST220 an die Gangflügelsteuerung anschließen. 23 Produk 0 -V-Netzspannungsversorgung einschalten. Im Menü „Tuerparameter“, Untermenü „Fluegelanzahl“: à „2-flg. Gang“, für Gangflügelsteuerung, ohne mechanische Schließfolgeregelung, „2-flg.
-
Seite 45: Servicemenü
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü Servicemenü 26. 1 Displayprogrammschalter DPS Zur Inbetriebnahme und Service kann der DPS verwendet werden, Mat. Nr. 1 Symbol 0 3 Produk 9 Kontak 4 0: zur Änderung der Antriebsparameter à zum Lernen des Antriebs à zur Diagnose à... - Seite 46 Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Anzeige Erläuterung Einstellwerte Bemerkung dynamische Offenhaltezeit- nein verlängerung 01 Symbol Beschleunigung Öffnen 05...20...9 Kontak 0 Beschleunigung Schließen 05...20...9 Kontak 0 Statisches Moment öffnen EMD: 00...04...07 EMD-Invers: 00...04...1 Symbol 2 x 1 Symbol 0 Nm EMD-F: 00...04 x 1 Symbol 0 Nm Statisches Moment schließen EMD: 00...04...07...
- Seite 47 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü Anzeige Erläuterung Einstellwerte Bemerkung parametrierbarer Eingang 1 Symbol nicht benutzt 01 Symbol nicht benutzt Betriebsart Off 03 Produk 2-fluegelig oeffnen 1 Symbol - fluegelig oeffnen Sabotage nicht benutzt Notverriegelung P-KI Ansteuerung 09 Kontak P-KA Ansteuerung 1 Symbol 0 Tastfunktion 1 Symbol 1 Symbol Tastfunktion, Schließen nach oS...
- Seite 48 Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Anzeige Erläuterung Einstellwerte Bemerkung parametrierbarer Ausgang 2 nicht benutzt 01 Symbol Gong Störung schließer 03 Produk Störung oeffner Störungsanzeige für MPS Warnsignal Türöffner Motorlüfter Geschlossen und verriegelt 09 Kontak Geschlossen 1 Symbol 0 Nicht geschlossen 1 Symbol 1 Symbol Offen 1 Symbol 2...
- Seite 49 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü Anzeige Erläuterung Einstellwerte Bemerkung Montageart KM BS GLS KM = Kopfmontage nicht benutzt TM = Türblattmontage 03 Produk KM BG GLS BS = Band-Seite KM BG GST BG = Bandgegenseite TM BS GLS GLS = Gleitschiene GST = Gestänge...
-
Seite 50: Serviceterminal St220
Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 26.4 Serviceterminal ST220 Serviceterminal ST220, Mat. Nr. 087261 Symbol à à Die Inbetriebnahme des Antriebs ist mit dem Serviceterminal ST220, Softwareversion ab V2.1 Symbol möglich. 26.4. 1 Bedienung ST220 Taste Funktion Cursor aufwärts Zahlenwert vergrößern Aufwärts scrollen (wenn Taste länger als 2 s betätigt wird) Cursor abwärts... -
Seite 51: Servicemenü St220
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü 26.5 Servicemenü ST220 26.5. 1 Betriebsart Bezeichnung Einstellwerte Erläuterung Betriebsart Betriebsarteinstellung Nacht Ladenschluss Automatik Daueroffen Jahreszeit Sommer Gang- und Standflügel öffnen bei Ansteuerung Winter Nur Gangflügel öffnet 26.5.2 Tuerparameter Bezeichnung Einstellwerte Erläuterung Fluegelanzahl 1-flg. Antrieb 2-flg. -
Seite 52: Bewegungsparameter
Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers 26.5.3 Bewegungsparameter Bezeichnung Einstellwerte Erläuterung Geschwindigkeiten oeffnen 1 Symbol 0 .. 40 .. 9 Kontak 0 Mit bzw. Wert ändern Bestätigung mit schliessen 1 Symbol 0 .. 40 .. 9 Kontak 0 Abbruch mit x Enschlag schliessen 00 .. - Seite 53 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü 26.5.4 Signale Eingangssignale Bezeichnung Einstellwerte Erläuterung SI1 Symbol - Klemme SIS1 Symbol aktueller Zustand Zustand, Kontaktart, Funktion Anzeige SI1 Symbol Kontaktart nicht benutzt Eingang SIS ohne Funktion oeffner SI1 Symbol Funktion SIS rev Reversierem beim Schließen SIS und KI Reversieren beim Schließen,...
- Seite 54 Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Bezeichnung Einstellwerte Erläuterung aktueller Zustand Zustand, Kontaktart, Funktion Anzeige DO Kontaktart nicht benutzt Eingang DO ohne Funktion schliesser oeffner PE1 Symbol aktueller Zustand Zustand, Kontaktart, Funktion Anzeige PE1 Symbol Funktion nicht benutzt Eingang PE1 Symbol ohne Funktion nicht benutzt...
-
Seite 55: Ausgangssignale
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü Ausgangssignale Bezeichnung Einstellwerte Erläuterung PA1 Symbol aktueller Zustand Zustand, Kontaktart, Funktion Anzeige PA1 Symbol Funktion nicht benutzt Ausgang PA1 Symbol ohne Funktion Gong Bei Ansteuerung KA in Betriebsart AU und DO Stoerung Schliesser Störungsmeldung z. B. an Hausleit-... - Seite 56 Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Bezeichnung Einstellwerte Erläuterung aktueller Zustand Zustand, Kontaktart, Funktion Anzeige nicht benutzt PA2 Funktion Ausgang PA2 ohne Funktion Gong Bei Ansteuerung KA in Betriebsart AU und DO Stoerung Schliesser Störungsmeldung z. B. an eine Hausleitzentrale Stoerung Oeffner Stoerung MPS Störungsanzeige an MPS...
- Seite 57 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Servicemenü 26.5.5 Diagnose Bezeichnung Einstellwerte Erläuterung Aktuelle Werte Eingaenge SI1 Symbol , SI3 Produk , 0 V / 24 V STOP, Spannung an der Klemme in V Riegel Kontkt 0 V / 24 V KB, KI, KA, 0 V / 24 V...
-
Seite 58: Werkseinstellung
Servicemenü Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Bezeichnung Einstellwerte Erläuterung Konfi guration Antrieb Ser Nr Seriennummer des Antriebs max. Öff nungsbereich Steuerung DCU2, DCU2-F, DCU2-I Fer Dat Fertigungsdatum KW/Jahr Nein Produktionstest Produktionstest starten (nur für werksintern) 26.5.6 Lernen starten Bezeichnung Einstellwerte Erläuterung... - Seite 59 Bei gesetztem Passwort für ST220 ist der Zugang zum Servicemenü über DPS nicht mehr möglich. Bei vergessenem Passwort muss eine spezielle Flash- Datei bei GEZE angefordert werden, mit der das Passwort auf der Steuerung wieder auf 0000 zurück gesetzt werden kann.
-
Seite 60: Fehlermeldungen
Fehlermeldungen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Fehlermeldungen Zur Fehlersuche und Fehlerbeschreibung siehe auch Liste „Fehler und Maßnahmen - Steuerung DCU2“. à à Aktuell anstehende Fehlermeldungen werden zyklisch (1 Symbol 0 s) am Displayprogrammschalter angezeigt. Zusätz- lich sind sie in den Fehlerspeichern eingetragen. -
Seite 61: Fehlermeldungen Displayprogrammschalter
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Fehlermeldungen 27.2 Fehlermeldungen Displayprogrammschalter Fehler-Nr. Bauteil/Fehler Fehlerbeschreibung 24 V - GF Steuerung defekt 23 Produk 0 V - GF Netzausfall Brandalarm - GF Rauchmelder aktiv Drehgeber - GF Drehgebersignal fehlerhaft Kurzschluss - GF Motorstrom zu groß Motor - GF... -
Seite 62: Fehlermeldungen Tastenprogrammschalter
Fehlermeldungen Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Fehler-Nr. Bauteil/Fehler Fehlerbeschreibung Bedienung am Programmschalter freigegeben Betriebsartwechsel über Programmschalter: nicht möglich (interner PS steht nicht auf 0, oder MPS ist parametriert). Betriebsart Aus ®s RESET Bei Start des Lernvorgangs: Reset Taster nicht betätigt oder 24 V RSZ fehlen 27.3... - Seite 63 Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers Fehlermeldungen...
- Seite 64 Niederlassung West China MF2 & 3 Produk , Guindy Industrial Estate Tel. +45(0)46-3 Produk 2 3 Produk 3 Produk 2 4 Nordsternstraße 65 GEZE Industries (Tianjin) Co., Ltd. Ekkattuthangal Fax +45(0)46-3 Produk 2 3 Produk 3 Produk 2 6 453 Produk 2 9 Kontak Essen Shuangchenzhong Road Chennai - 600 09 Kontak 7 E-Mail: danmark.se@geze.com...
