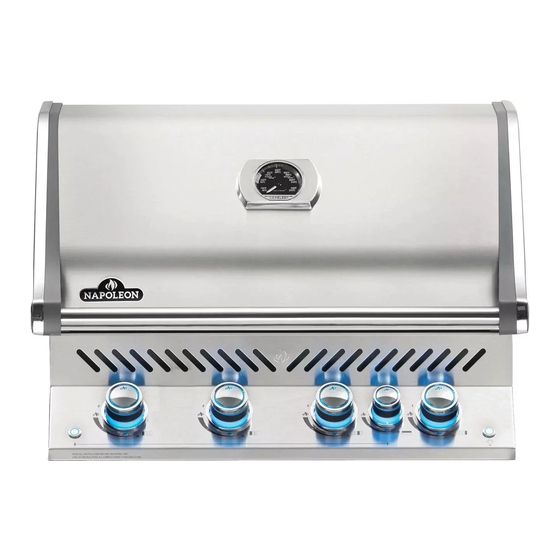

Dieser Gasgrill darf nur an einem gut belüfteten Ort im Freien benutzt werden, nicht jedoch in einem
Gebäude, einer Garage oder einem anderen geschlossenen Bereich.
WARNUNG!
FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT
BRENNBARE MATERIALIEN VERWENDEN.
GEFAHR
WENN ES NACH GAS RIECHT:
• Gaszufuhr zum Gerät absperren.
• Flammen löschen.
• Haube öffnen.
• Wenn es weiterhin nach Gas riechen
sollte, dem Gerät fernbleiben und unverzüglich
den Gaslieferanten oder die Feuerwehr
benachrichtigen.
Erwachsene und insbesondere Kinder sollten vor den Gefahren beim Umgang mit hohen
Oberflächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills
Customer Solutions: 1-866-820-8686 or
N415-0251CE-GB-DE FEB 11.15
aufhalten, sollten stets beaufsichtigt werden.
Bitte Bewahren Sie Diese Anleitung Auf
Napoleon Group of Companies
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8
Phone: 1-705-726-4278 Fax: (705)-725-2564
www.napoleongrills.com
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
BIPRO 500
ACHTUNG
Vor dem Zünden dieses Geräts bitte
unbedingt den Abschnitt „ZÜNDANLEITUNG"
lesen.
In der Nähe dieses oder anderer
Geräte dürfen weder Benzin noch
andere brennbaren Flüssigkeiten oder
Gase gelagert werden. Dies gilt auch für
nicht angeschlossene Gasflaschen. Ein
Nichtbefolgen dieser Anleitung kann durch
Brände oder Explosionen zu Sachschäden
und Körperverletzungen, auch zu tödlichen,
führen.
grills@napoleonproducts.com
27
DE
www.napoleongrills.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Napoleon BIPRO 500

Inhaltszusammenfassung für Napoleon BIPRO 500

  • Seite 1 Oberflächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills aufhalten, sollten stets beaufsichtigt werden. Bitte Bewahren Sie Diese Anleitung Auf Napoleon Group of Companies 214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: 1-705-726-4278 Fax: (705)-725-2564 www.napoleongrills.com Customer Solutions: 1-866-820-8686 or grills@napoleonproducts.com...

  • Seite 2: Bedingungen Und Beschränkungen

    Im Falle eines Garantieanspruchs ist der Kaufbeleg oder eine Kopie davon unter Angabe der Serien- und Modellnummer vorzulegen. NAPOLEON behält sich das Recht vor, vor Erfüllung der Garantiepflicht das Produkt oder ein Teil davon von einem ihrer Vertreter begutachten zu lassen.

  • Seite 3: Vorsichtsmassnahmen

    ACHTUNG! Ein Nichtbefolgen dieser Anleitung kann durch Brände oder Explosionen zu Sachschäden und Körperverletzungen, auch zu tödlichen, führen. Vorsichtsmassnahmen • Bei der Montage dieses Gasgrills müssen die Anweisungen im Handbuch genau befolgt werden. Falls der Grill vollständig montiert aufbewahrt wurde, müssen die Montageanweisungen erneut überprüft und die erforderlichen Prüfungen auf Gaslecks durchgeführt werden, bevor der Grill in Betrieb genommen wird.

  • Seite 4: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu

    Entsorgung von Altgeräten aus privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt.
  • Seite 5 Regler In der folgenden Tabelle sind die Anschlusswerte des Geräts aufgeführt. Brenner Düsengrösse (Grob)Leistung(Insgesamt) Gasverbrauch (Insgesamt) Haupt 1.45mm 16.0 kW 14.0 kW 1164 g/hr 1332 L/hr Hinten 1.25mm 5.7 kW 5.0 kW 415 g/hr 476 L/hr Zugelassene Gase / Druck - Die Werte Ihres Geräts stehen auf dem Typenschild. Gaskategorie 3B/P(30) 3+(28-30/37)

  • Seite 6: Anweisungen Für Den Gasanschluss

    Anweisungen für den Gasanschluss WARNUNG! Dieses Grillgerät ist ausschließlich mit nicht brennbaren Schrankkonstruktionen zu verwenden und die Installation und Wartung darf nur von einem zugelassenen Installateur unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden. WARNUNG! Für die Schrankrahmen, Schränke und Arbeitsflächen ausschließlich nicht brennbare Materialien verwenden.

  • Seite 7: Anleitung Für Die Leckageprüfung

    WARNUNG! • Das Gasflaschenventil muss für Handbedienung problemlos zugänglich sein. Eine Schranktür kann installiert werden, um problemlosen Zugang zum Gasflaschenventil zu ermöglichen, es muss je- doch sichergestellt sein, dass die Tür nicht verriegelbar und ohne Werkzeuge zu öffnen ist. • Der Gasflaschenschrank muss die Gasflasche effektive vom Brennerabteil trennen und Schutz bieten vor Strahlung, Flammen und Fremdstoffen, beispielsweise heißen Bratensäften.
  • Seite 8 Zündanleitung Lampen Zünder Rechter Linker Hinterer Rechter Linker Mittlerer Mittlerer Brenner Brenner Brenner Brenner Brenner ACHTUNG! Ausschaltstellung Haube öffnen. ACHTUNG! Stellen Sie sicher, dass alle Brenner-Bedienelemente auf „OFF” (Aus) gestellt sind, und öffnen Sie das Gasventil an der Gasquelle. Anzünden des Hauptbrenners Anzünden des rückseitigen Anzünden der Seitenbrenner Brenners (Rotisseriebrenner)
  • Seite 9 Bei extremem Wind gegen die Rückseite des Grills kann Hitze über das Bedienungspanel entweichen. Dies kann die Bedienelemente stark erhitzen (Vorsicht bei Berührung) und zu deren Verformung führen. Napoleon bietet optional die unten abgebildeten Wind-Abweiser an. Montieren Sie diese, um entsprechendes Erhitzen zu vermeiden.
  • Seite 10 Grillroste sollten ebenfalls entfernt werden, falls sie die Verwendung des rehspießes behindern. Der rückseitige Brenner ist für den Einsatz mit dem Drehspieß-Set konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage des Drehspieß-Sets. Zur Verwendung des Gegengewichts den Drehspießmotor vom Gasgrill entfernen.

  • Seite 11: Reinigungsanleitung

    Reinigen Der Aussenseite Des Gasgrills: Lackierte, Porzellan- oder Rostfreistahlteile nicht mit Scheuermitteln säubern. Die Porzellanemaille ist besonders vorsichtig zu behandeln. Die Emaillebeschichtung ist wie Glas und platzt beim Anschlagen leicht ab. Emaille-Reparaturmaterial ist von Ihrem Napoleon-Händler erhältlich. Außenflächen am besten in handwarmem Zustand mit warmem Seifenwasser reinigen.
  • Seite 12 Regulator Schlauch (wenn zutreffend): Scheck auf Abrieb, Schmelzstellen, Einschnitte und Risse untersuchen. Wenn einer dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden. Schlauch von Ihrem Napoleon-Händler oder einem Fachbetrieb auswechseln lassen. Alugussteile: regelmäßig mit warmem Seifenwasser säubern. Normalerweise rostet Aluminium nicht.

  • Seite 13: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursachen Lösung Geringe Hitze / kleine Bei Propangas – die Anweisungen für Die Anweisungen für das Anzünden genau Flamme auf Stellung das Anzünden wurden nicht befolgt. befolgen. Alle Gasgrillventile müssen „High“. sich in der Stellung „OFF“ (Aus) befinden, wenn das Ventil für die Gaszufuhr geöffnet wird.
  • Seite 14 Brenner abkühlen lassen und sorgfältig Oberfläche. auf Risse untersuchen. Falls Sie Risse feststellen sollten, wenden Sie sich an einen autorisierten Napoleon-Händler, um eine Ersatz-Brennereinbaugruppe zu bestellen. Dichtung der keramischen Oberfläche Wenden Sie sich an einen autorisierten ist undicht, oder fehlerhafte Napoleon-Händler, um Informationen zur...

  • Seite 15: Bestellung Von Ersatzteilen

    BEWAHREN SIE IHRE QUITTING ALS KAUFNACHWEIS AUF, UM IHREN GARANTIEANSPRUCH ZU VALIDIEREN. BESTELLUNG VON ERSATZTEILEN GARANTIE-INFORMATIONEN MODELL: KAUFDATUM: SERIENNUMMER: (Alle für einen Garantieanspruch benötigten Informationen hier aufzeichnen) Bevor Sie sich mit dem Kundendienst in Verbindung setzen, besuchen Sie bitte die NAC-Website unter www.napoleongrills.com, um ausführlichere Informationen zu Reinigung, Wartung und Pflege, Fehlerbehebung und Ersatzteile zu erhalten.

  • Seite 16: Erste Schritte

    ACHTUNG! Wir empfehlen beim Entpacken des Geräts und bei der Montage Arbeitshandschuhe und eine Schutzbrille zu tragen. Wir unternehmen alle Anstrengungen, den Montageprozess so problemlos und sicher wie möglich zu machen, doch bearbeitete Stahlteile haben üblicherweise scharfe Kanten und Ecken, die zu Schnittverletzungen führen können, wenn sie während der Montage unsachgemäß...
  • Seite 17 EINBAUGERÄT – ABMESSUNGEN DER EINBAUÖFFNUNG MODELL ABMESSUNGEN DER ÖFFNUNG ANMERKUNGEN BIPRO500 781mm 524mm 225mm Seitenbrenner 324mm 419mm 114mm ZUR KORREKTEN ENTLÜFTUNG DER SEITENBRENNER MUSS EINE ² ÖFFNUNG VON MINDESTENS 32cm VORHANDEN SEIN. VERWENDUNG EINER FÜR DEN AUSSENGEBRAUCH EINBAUSEITENBRENNER GEEIGNETEN STECKDOSE IST EMPFOHLEN. ZUR VERWENDUNG DES DREHSPIESSES AUF DER DIESELBE SEITE DES GRILLS MONTIEREN.
  • Seite 18 EINBAUGERÄTZUBEHÖR – ABMESSUNGEN DER EINBAUÖFFNUNG ABMESSUNGEN DER ÖFFNUNG TEILENR. BESCHREIBUNG ABBILDUNG N370-0361 TÜR PF-STIL, EDELSTAHL 432 mm 591 mm N370-0359 TÜR PF-STIL, EDELSTAHL, 438 mm 171 mm 584 mm EINFACHSCHUBLADE N370-0360 TÜR PF-STIL, EDELSTAHL, 438mm 578mm 584mm DREIFACHSCHUBLADE N370-0502 DOPPELTÜR, KLEIN 718mm 514mm 959mm...
  • Seite 19 EINBAUGERÄTZUBEHÖR – MONTAGEANWEISUNGEN FÜR SCHUBLADE 1. Schubladenrahmenbausatz der Verpackung entnehmen. 2. Schubladen vollständig aus dem Schrankgehäuse herausziehen und dann anheben, um sie aus den Gleitschienen zu entfernen. 3. Öffnung mit Unterlegstücken ausgleichen, bis die Schränke schlüssig in die Öffnung eingepasst sind. Sicherstellen, dass sich die Unterlegstücke seitlich auf gleicher Höhe mit den Bohrlöchern für die Schrankbefestigung befinden.
  • Seite 20 BIPRO500 EINBAUANWEISUNG (Werksseitig vorinstalliert.) 2 x N570-0086 (#14 X1/2”) 4 x N570-0087 (1/4 -20 X 7/8”) 3/8”(10mm) Dieses Grillgerät ist ausschließlich mit NICHT BRENNBAREN Schrankkonstruktionen in Mauerbauweise zu verwenden und die Installation und Wartung darf nur von einem zugelassenen Installateur unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden.
  • Seite 21 www.napoleongrills.com...
  • Seite 22 Anleitung Für Die Leckageprüfung ACHTUNG! Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden. ACHTUNG! Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu entfernen. Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden.

  • Seite 23: Anweisungen Für Die Montage Des Drehspieß-Sets

    Anweisungen für die Montage des Drehspieß-Sets (optionale) Komponenten des Drehspieß-Sets wie gezeigt montieren. Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist. www.napoleongrills.com...
  • Seite 24 www.napoleongrills.com...
  • Seite 25 N715-0092 right side lid casting N335-0069 stainless steel lid insert N585-0080 lid heat shield N010-0725 lid handle N385-0191 NAPOLEON logo N450-0044 logo spring clips N510-0013 black silicone lid bumper N080-0253G lid handle cover N570-0013 #8 x 5/8” screw N570-0015...
  • Seite 26 Stückliste Item Part # Description N475-0299 control panel N555-0025 lighting rod N010-0723 drip pan N585-0083 heat shield N010-0281 manifold flex connector W445-0021 union fitting 3/8” - 3/8” N570-0087 1/4-20 x 7/8” screw N660-0002 switch light N750-0021B wiring harness led N190-0001 battery pack N715-0094 rear trim...
