Bedienungsanleitung
Leistungsmessgerät

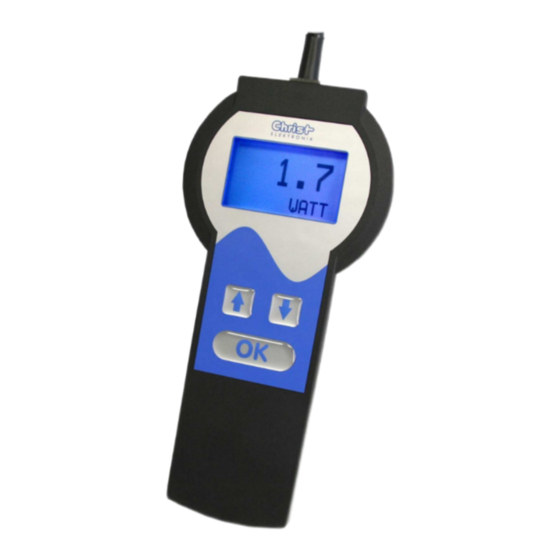

CLM1000 Home
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Christ Elektronik CLM1000 Home
Inhaltszusammenfassung für Christ Elektronik CLM1000 Home

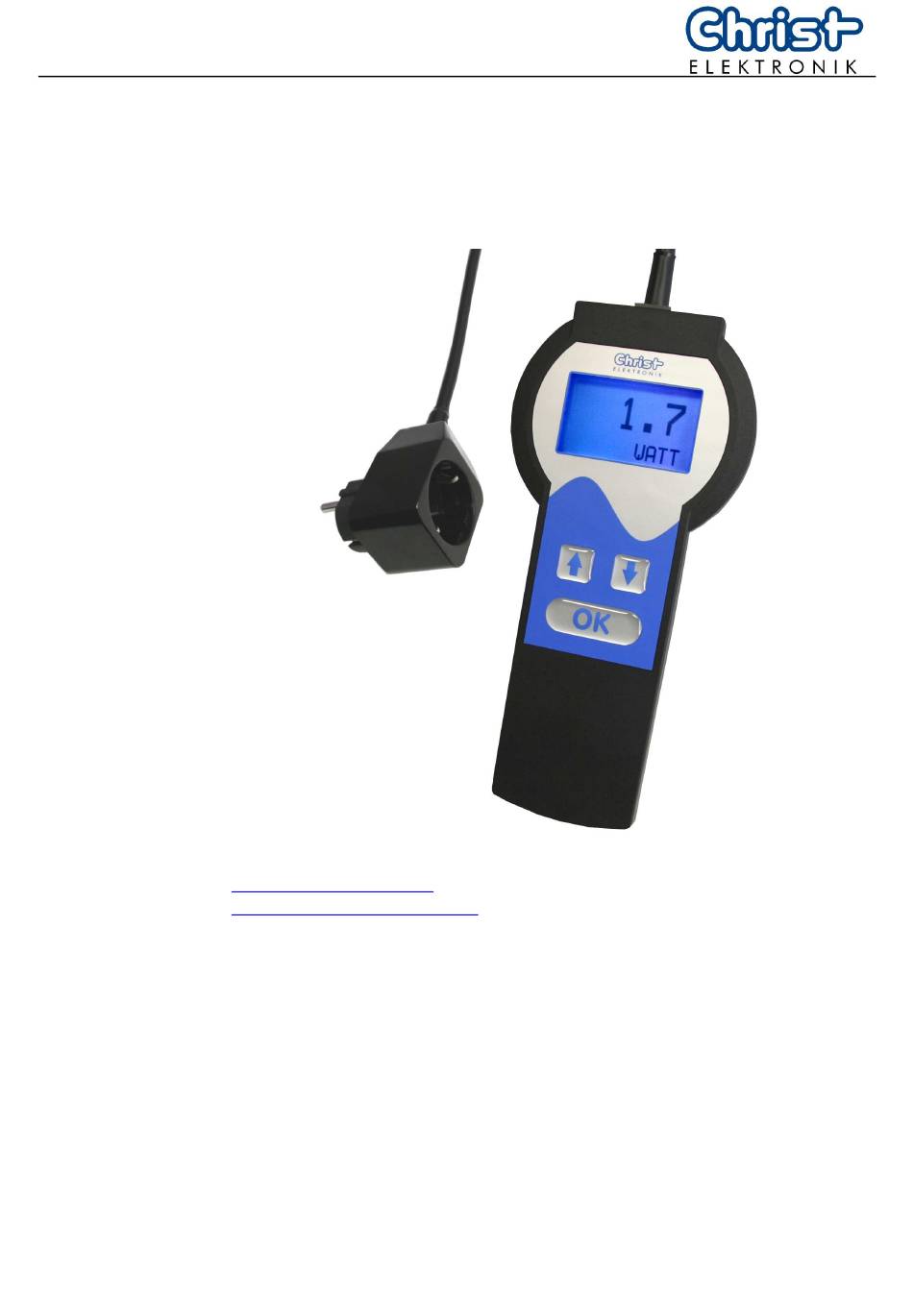

- Seite 1 Bedienungsanleitung Leistungsmessgerät CLM1000 Home Dokument-Nr. E461752 Revision Stand 19.01.2011 Postanschrift Christ-Elektronik GmbH Alpenstraße 34 DE-87700 Memmingen Telefon +49 (0)8331 8371 – 0 Telefax +49 (0)8331 8371 – 99 eMail info@christ-elektronik.de Internet http://www.christ-elektronik.de Copyright Kein Teil dieser Dokumentation darf in irgendeiner Form ohne vorherige schriftliche Zustimmung der Christ-Elektronik GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Hinweise........................2 Allgemeine Hinweise ....................2 Sicherheitshinweise....................2 Bedienung .......................3 CLM1000-Home Bedienkonzept ................3 Kurzanleitung ......................3 Kontrasteinstellung....................4 Fehlerbehandlung ....................5 Technische Daten ....................6 CLM1000 Varianten und Messfunktionen ...............6 Anzeige und Bedienung ..................7 Messprinzip und Genauigkeit ..................7 Spannungsversorgung ....................7 Umwelt und Abmessungen ..................7 E461752... -
Seite 3: Hinweise
Hinweise Allgemeine Hinweise INFORMATION! Dieses Gerät ist nach DIN EN ISO 9001 gefertigt und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und den gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind. -
Seite 4: Bedienung
Bedienung CLM1000-Home Bedienkonzept Mit dem Energiemessgerät CLM1000 - Home lassen sich folgende Werte bestimmen: • Momentane Wirkleistung [W] • Wirkenergie (Verbrauch) [kWh] • Wirkenergie/24Stunden [kWh] • Messzeit [hh:mm] Die Pfeiltasten dienen der Auswahl der Betriebsart. Kurzanleitung Anschließen: Steckdose Netzstecker Ziehen Netzstecker Verbrauchers Verbraucher... -
Seite 5: Kontrasteinstellung
Drücken Sie die Taste um in den nächsten Menüpunkt 3(3) zu gelangen. Platzhalter Mit Hilfe dieser Messung kann der Verbrauch eines Gerätes innerhalb eines Tages bestimmt werden. Einfach das RESET kWh/24h Messgerät 24 Stunden an einen Verbraucher anschließen. 12:05 Nach erfolgreicher Messung schaltet das Messgerät die 3(3) Displaybeleuchtung von blau auf grün und zeigt den Bereits gemessene Zeit... -
Seite 6: Fehlerbehandlung
Fehlerbehandlung Das CLM1000 warnt den Benutzer vor aufgetretenen internen Fehlern! Im Fehlerfall ist das Display rot hinterleuchtet und es wird der aufgetretene Fehler angezeigt. Fehler Bedeutung Lösung Interner Fehler 1! CLM1000 vom Netz nehmen und ERROR1 CLM1000 wird nicht gestartet! neu einstecken! Sollte der Fehler weiterhin bestehen, so kann das CLM1000... -
Seite 7: Technische Daten
Technische Daten CLM1000 Varianten und Messfunktionen CLM1000 H=Home S=Standard P=Professional Betriebsarten Bereich Auflösung Wirkleistung 0,0 - 4224 W 0,1 W / 1 W ● ● ● Wirkleistung (min/max) 0,0 - 4224 W 0,1 W / 1 W ● ● Scheinleistung 0,0 - 4224 VA 0,1 VA / 1 VA ●... -
Seite 8: Anzeige Und Bedienung
Anzeige und Bedienung 128*64 Grafikdisplay mit unterschiedlichen Hintergrundbeleuchtungen Display 3 Folientaster Bedienelemente Messprinzip und Genauigkeit Spannung wird direkt am Verbraucher und Strom über einen Präzisions- Messprinzip Shunt gemessen ca. 1 Sekunde Messrate ca. 2000 Hz Abtastrate Bei I < 0,002 Ampere werden Strom und Leistungswerte auf Null gesetzt. Leerlauferkennung Bei P <...
