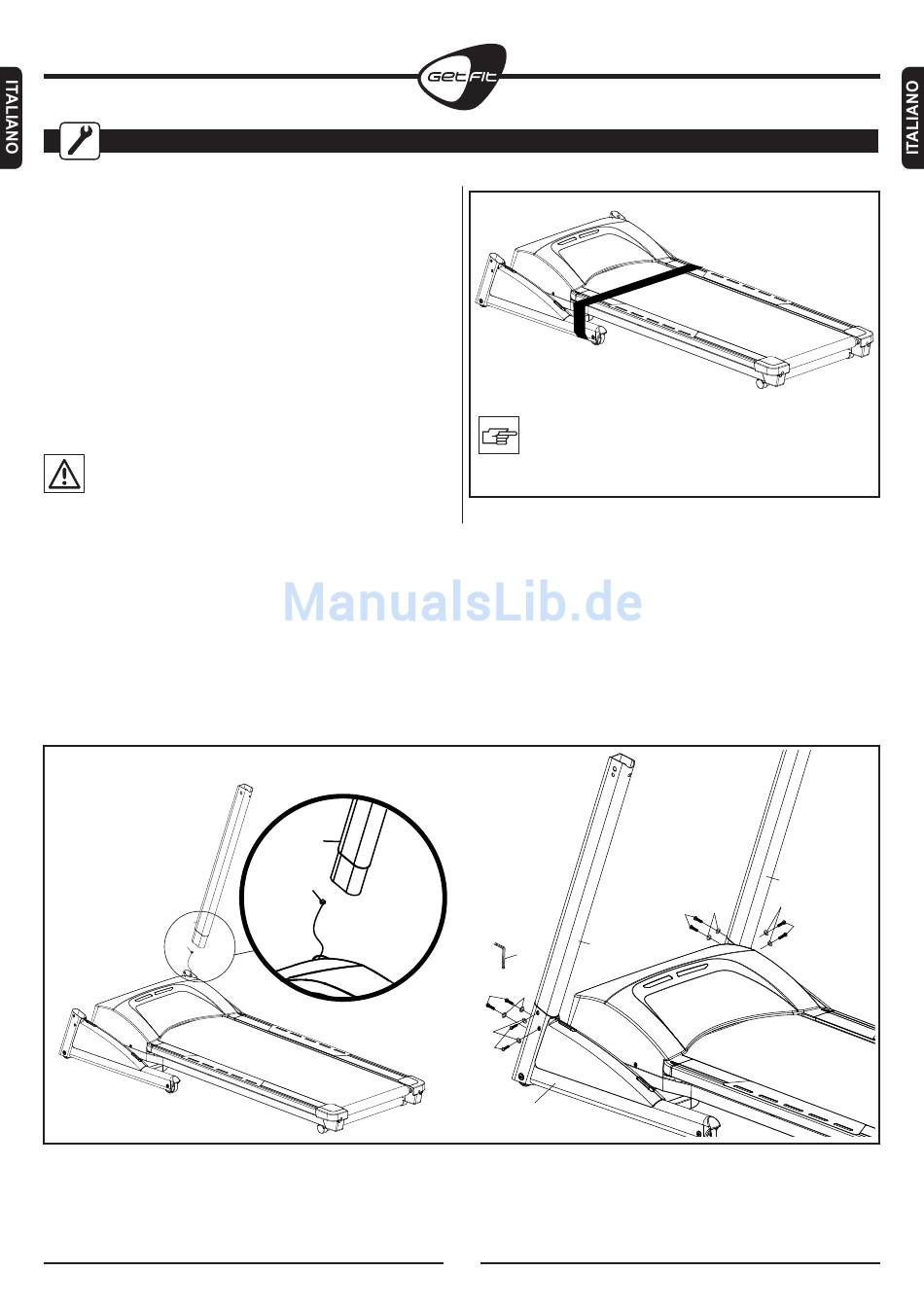

• Dopo avere aperto l'imballo originale del prodotto, con l'a-
iuto di altre persone, sollevare il piano di corsa assemblato
e posizionarlo sul pavimento (come mostrato in figura) nel
luogo scelto per l'installazione del prodotto.
Togliere tutto il materiale contenuto nel cartone e disten-
derlo sul pavimento, pronto per essere montato.
• Avvicinare il montante destro 4 al piano di corsa, infilare il
cavo 53 del computer nel montante fino a farlo fuoriuscire
all'estremità opposta, quindi inserire il montante destro
nella sede predisposta nel telaio.
Durante il fissaggio del montante laterale destro
al telaio fate attenzione a non schiacciare o taglia-
re tra i tubolari il cavo di collegamento del com-
puter di controllo.
• Fissare il montante destro 4 al telaio 2 serrando quattro viti 99 [5/16"x1/2"] con due rondelle piane 100 [5/16"x18x1.5T],
e due rondelle ondulate 101 [5/16"x23x1.5T]; agire mediante una chiave 102 facendo riferimento all'illustrazione.
• Avvicinare il montante laterale sinistro 5 al piano di corsa e fissarlo al telaio 2 serrando quattro viti 99 [5/16"x1/2"] con
due rondelle piane 100 [5/16"x18x1.5T], e due rondelle ondulate 101 [5/16"x23x1.5T]; agire mediante una chiave 102
facendo riferimento all'illustrazione.
4
53

MONTAGGIO

4
53
100
9
Dopo avere posizionato il piano di corsa a terra,
rimuovere la cinta di sicurezza tirando la linguetta
di velcro.
5
102
99
101
99
2
4
100
101
99
99
