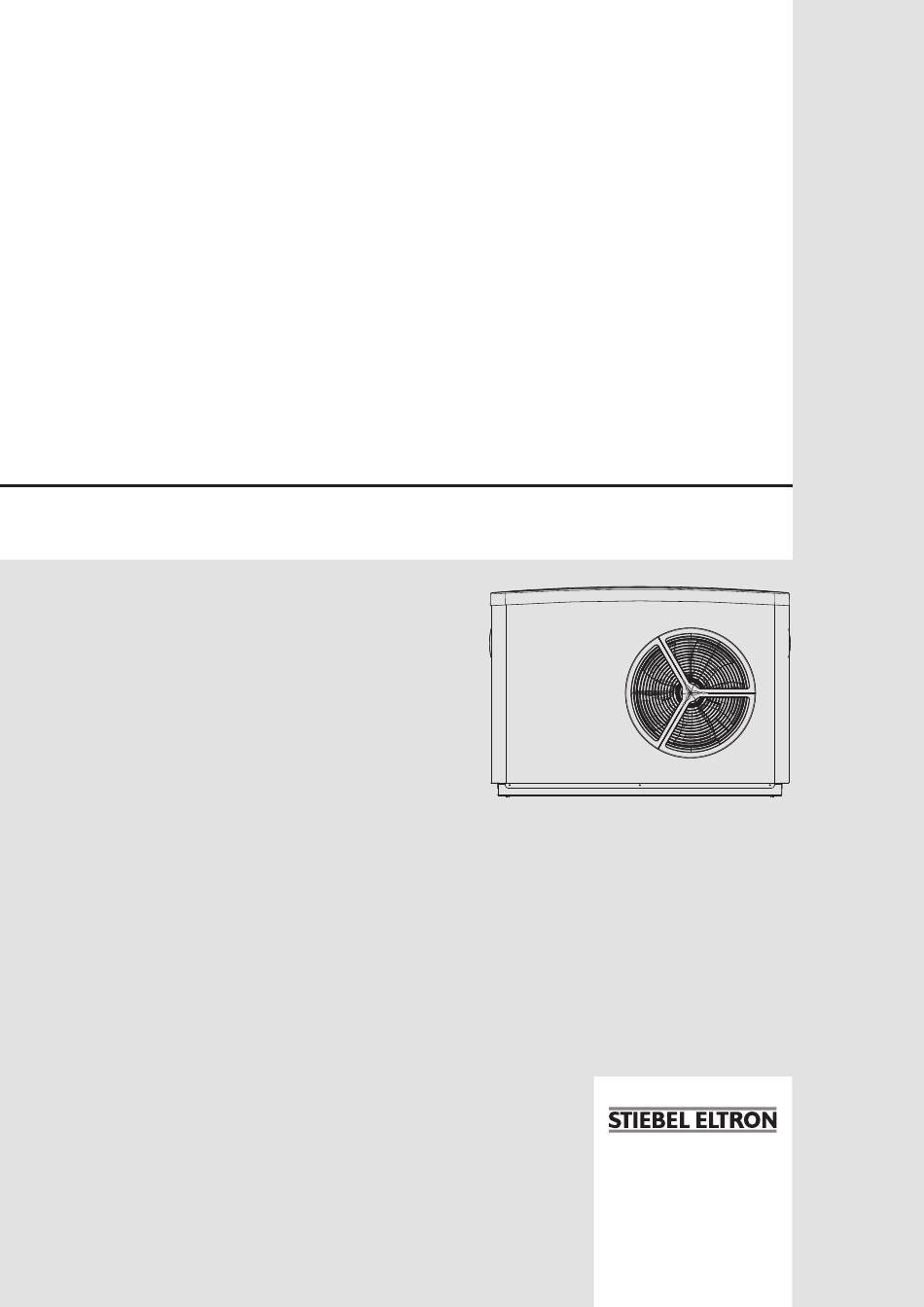

- Seite 1 BEDIENUNG UND INSTALLATION Luft Wasser-Wärmepumpe » WPL 10 AC » WPL 10 ACS...
-
Seite 2: Inhaltsverzeichnis
10.10 Sicherheitstemperaturbegrenzer für Fußbodenheizung 13 Elektrischer Anschluss ������������������������������������� 14 11.1 Zugang zum Anschlussbereich ������������������������������� 14 11.2 Elektrischer Anschluss WPL 10 AC (dreiphasig) ���������� 14 11.3 Elektrischer Anschluss WPL 10 ACS (einphasig) ��������� 16 11.4 Anschlussbereich verschließen ������������������������������ 17 Inbetriebnahme �������������������������������������������� 18 12.1... -
Seite 3: Besondere Hinweise
- Die Spannungsversorgung dürfen Sie auch au- ßerhalb der Heizperiode nicht unterbrechen. Bei unterbrochener Spannungsversorgung ist der ak- tive Frostschutz der Anlage nicht gewährleistet. - Entleeren Sie bei vollständig ausgeschalte- ter Wärmepumpe und Frostgefahr die Anlage wasserseitig. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 4: Andere Markierungen In Dieser Dokumentation
Messung nach den WARNUNG Verletzung Bedingungen der in der Überschrift dieses Abschnitts angegebe- f Betreiben Sie das Gerät aus Sicherheitsgründen nur nen Norm durchgeführt wird. mit geschlossenem Gehäuse. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 5: Gerätebeschreibung
Einsatzgrenze für die Kühlung (Parameter GRENZE KUEHLEN) wird die Wärmepumpe abgeschaltet. Einstellungen Die Bedienung erfolgt ausschließlich mit dem Wärmepumpen- manager (WPM 3). f Beachten Sie die Bedienungs- und Installationsanleitung des Wärmepumpenmanagers. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 6: Wartung Und Pflege
Wir empfehlen, jährlich eine Inspektion (Feststellen des Ist-Zu- standes) bzw. falls nötig eine Wartung (Herstellung des Soll-Zu- standes) durch einen Fachhandwerker durchführen zu lassen. Montageanweisung beachten! Dichtheit geprüft! Made in Germany 1 Nummer auf dem Typenschild | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 7: Installation
- Hydraulikmodul HSBB 3 - Integral-Speicher HSBC 200 - Hydraulikmodul HM (Trend) - Druckschläuche DN 25 ≥1000 ≥500 - Heizungs-Fernversteller FEK - Heizungs-Fernversteller FE7 - Anlaufstrombegrenzer 25 A - Schutztemperaturregler STB-FB www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 8: Vorbereiten Des Montageorts
Beachten Sie das Kapitel „Schallemission“. 8 Kondensatablauf f Beachten Sie die statischen Grenzen der eingesetzten Hinweis Standkonsole. f Beachten Sie das Abstandsmaß in der folgenden Abbildung bei Verwendung der Stand- oder Wand- konsole. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 9: Wärmepumpenmanager Wpm 3
über FEK / FE7 bei Anlagen ohne Pufferspeicher“. b01 Durchführung elektrische Leitungen e01 Heizung Vorlauf Sachschaden e02 Heizung Rücklauf Für den Kühlbetrieb ist ein diffusionsdicht isolierter Puf- Lufteintrittseite ferspeicher zwingend notwendig. Luftaustrittseite Hauptwindrichtung Kondensatablauf Durchführung Versorgungsleitungen www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 10: Vorbereiten Der Elektroinstallation
Schließen Sie „L“ für Wärmepumpe und Steuerung an der selben Phase an. Bei Bedarf können Sie bei der WPL 10 AC unseren Anlaufstrombe- grenzer mit 25 A installieren (siehe „Weiteres Zubehör“). f Sie müssen entsprechend der Absicherung folgende Lei- tungsquerschnitte verlegen: f Nehmen Sie die Abdeckung ab. -
Seite 11: Heizwasseranschluss
Heizungsrücklaufs der folgenden Abbildung: raufbereitung durch Entsalzung besser geeignet, um Korrosionen zu vermeiden. Hinweis Wenn Sie das Füllwasser mit Inhibitoren oder Zusatzstof- fen behandeln, gelten die Grenzwerte wie beim Entsal- zen. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 12: Heizungsanlage Entlüften
3x70 2x70 WPL 10 ACS 3x70 2x70 Pufferspeicher zwin- empfohlenes Pufferspeichervo- empfohlenes Pufferspeichervo- integrierte Zusatzhei- gend erforderlich lumen Fußbodenheizung lumen Heizkörper zung aktivieren WPL 10 AC nein WPL 10 ACS nein | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 13: Volumenstrom Mit Pufferspeicher
Sicherheitstemperaturbegrenzers zur Begrenzung der Nennvolumenstrom Systemtemperatur. Außentemperatur [°C] maximale Temperaturdifferenz [K] f Starten Sie die Einstellung der Umwälzpumpe, wenn sich die Temperaturdifferenz zwischen der Vorlauf- und Rücklauftem- peratur nicht mehr ändert. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 14: Elektrischer Anschluss
Antilegionellen-Schaltung automatisch gestartet, um das Wasser zum Schutz vor Legionellen regelmäßig auf eine Temperatur von 60 °C aufzuheizen. 1 Kabeldurchführungen f Führen Sie die Elektro-Installationsleitungen von unten durch die Kabeldurchführungen nach oben zum Anschlussbereich. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... - Seite 15 Netzanschluss: L, N, PE f Erden Sie die Kleinspannungsleitung indem Sie die Abschir- mung über die Außenhülle stülpen und dann unter die Er- dungsklemme klemmen. f Prüfen Sie anschließend die Funktion der Zugentlastungen. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |...
-
Seite 16: Elektrischer Anschluss Wpl 10 Acs (Einphasig)
Bei den 1-phasigen Geräten müssen Sie beim elektri- schen Anschluss für L und N des Verdichters und L und N der Steuerung die gleichen Phasen verwenden und mit einem FI-Schalter absichern. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 17: Anschlussbereich Verschließen
Setzen Sie die Abdeckung auf das Gerät. f Befestigen Sie die Abdeckung mit den vier Schrauben. f Schließen Sie die Umwälzpumpe für die Wärmenutzungsseite entsprechend den Planungsunterlagen an den Wärmepum- penmanager an. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 18: Inbetriebnahme
12.1.5 Kontrolle der Schiebeschalter auf der IWS Führen Sie folgende Schritte aus, um die IWS zugänglich zu ma- chen. 1 Sicherungsbügel f Sicher Sie das Blech mit dem Sicherungsbügel. f Nehmen Sie die Abdeckung ab. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 19: Sicherheitstemperaturbegrenzer
Modul mit einer weiteren WPL betrieben, muss der Schiebeschalter auf folgende Stellung gebracht werden. f Setzen Sie den Sicherheits-Temperaturbegrenzer wieder zu- WP - Typ rück, indem Sie den Reset-Knopf drücken. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 20: Erstinbetriebnahme
Im Sommer müssen sie die Anlage nicht abschalten. Der WPM 3 temperatur) zu niedrig, müssen Sie im Menü des Wärmepum- verfügt über eine automatische Sommer- / Winter-Umschaltung. pen-Managers unter EINSTELLUNGEN / HEIZEN / HEIZKREIS den Parameter „KOMFORT TEMPERATUR“ erhöhen. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 21: Außer Betrieb Setzen
Grüne LED mitte leuchtet Die Wärmepumpe wurde erfolgreich initialisiert und es besteht eine aktive Verbindung zum WPM 3. Störungen, die durch die rote LED angezeigt werden: - Hochdruckstörung, - Niederdruckstörung, - Sammelstörung und - Hardwarefehler auf der IWS. (siehe Fehlerliste) www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 22: Resettaste
1 Stunde ab oder in den Notbetrieb. Danach sollte das Eis geschmolzen sein. f Prüfen Sie, ob das Gerät gemäß den Aufstellbedingungen installiert ist. f Treten die Geräusche häufiger auf, benachrichtigen Sie den Kundendienst. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 23: Technische Daten
WPL 10 AC WPL 10 ACS Durchführung elektr. Leitungen Kondensatablauf Durchmesser Heizung Vorlauf Außengewinde G 1 1/4 G 1 1/4 Heizung Rücklauf Außengewinde G 1 1/4 G 1 1/4 Lufteintritt Luftaustritt www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 24: Elektroschaltplan Wpl 10 Ac (Dreiphasig)
X38 IWS Stecker 3pol - DHC Schütz Verdichteranlauf X39 Verbindungsklemme Drucksensoren Relais Elektrische Not-/Zusatzheizung (DHC) Umschaltventil Relais Elektrische Not-/Zusatzheizung (DHC) Relais Elektrische Not-/Zusatzheizung (DHC) Motor Verdichter Motor Lüfter Schrittmotor el. Expansionsventil Hochdrucksensor Niederdrucksensor Anschlussklemme | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... - Seite 25 INSTALLATIoN Technische daten “+” A2 (IWS II EEV) BU YE RD M _ _ GNYE www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |...
-
Seite 26: Elektroschaltplan Wpl 10 Acs (Einphasig)
Schütz Verdichteranlauf X39 Verbindungsklemme Drucksensoren Relais Elektrische Not-/Zusatzheizung (DHC) Umschaltventil Relais Elektrische Not-/Zusatzheizung (DHC) Betriebskondensator Verdichter Relais Elektrische Not-/Zusatzheizung (DHC) Motor Verdichter WPAB Softstarter Motor Lüfter Schrittmotor el. Expansionsventil Hochdrucksensor Niederdrucksensor | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... - Seite 27 INSTALLATIoN Technische daten “+” A2 (IWS II EEV) BU YE RD M _ _ GNYE www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |...
-
Seite 28: Leistungsdiagramme Heizen Wpl 10 Ac
Legende für die Leistungsdiagramme Eintrittstemperatur des Wärmequellen-Mediums [°C] Wärmeleistung [kW] | Leistungsaufnahme [kW] | Leistungszahl ε [-] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Wärmeleistung Leistungsaufnahme Leistungszahl | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 29: Leistungsdiagramme Kühlen Wpl 10 Ac
15.5 Leistungsdiagramme Kühlen WPL 10 AC Legende für die Leistungsdiagramme Eintrittstemperatur des Wärmequellen-Mediums [°C] Kühlleistung [kW] | Leistungsaufnahme Kühlen [kW] | Leistungszahl Kühlen ε [-] Vorlauftemperatur +7 °C Vorlauftemperatur +18 °C Kühlleistung Leistungsaufnahme Leistungszahl www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 30: Leistungsdiagramme Heizen Wpl 10 Acs
Legende für die Leistungsdiagramme Eintrittstemperatur des Wärmequellen-Mediums [°C] Wärmeleistung [kW] | Leistungsaufnahme [kW] | Leistungszahl ε [-] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Wärmeleistung Leistungsaufnahme Leistungszahl | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 31: Leistungsdiagramme Kühlen Wpl 10 Acs
15.7 Leistungsdiagramme Kühlen WPL 10 ACS Legende für die Leistungsdiagramme Eintrittstemperatur des Wärmequellen-Mediums [°C] Kühlleistung [kW] | Leistungsaufnahme Kühlen [kW] | Leistungszahl Kühlen ε [-] Vorlauftemperatur +7 °C Vorlauftemperatur +18 °C Kühlleistung Leistungsaufnahme Leistungszahl www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... -
Seite 32: Datentabelle
μS/cm <1000 <1000 Leitfähigkeit (Entsalzen) μS/cm 20-100 20-100 Sauerstoff 8-12 Wochen nach Befüllung (Enthärten) mg/l <0,02 <0,02 Sauerstoff 8-12 Wochen nach Befüllung (Entsalzen) mg/l <0,1 <0,1 Energetische Daten Energieeffizienzklasse A+/A+ A+/A+ | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... - Seite 33 Abtauart Kreislaufumkehr Kreislaufumkehr Schutzart (IP) IP14B IP14B Einfrierschutz Dimensionen Höhe Breite 1270 1270 Tiefe Gewichte Gewicht Werte Volumenstrom heizungsseitig m³/h Volumenstrom Heizung min. m³/h Volumenstrom wärmequellenseitig m³/h 2300 2300 Interne Druckdifferenz www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |...
-
Seite 34: Kundendienst Und Garantie
Fehler behoben wird. Es steht uns frei, eine Reparatur des bzw. des Importeurs. Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten. | WPL 10 AC | WPL 10 ACS www.stiebel-eltron.com... -
Seite 35: Umwelt Und Recycling
Dieses Gerät ist mit dem Kältemittel R407C gefüllt. Das Kältemittel R407C ist ein im Kyoto-Protokoll verzeichnetes fluoriertes Treibhausgas mit einem globalen Treibhauspotenzial (GWP) = 1653. Das Kältemittel R407C darf nicht in die Atmosphäre abgelassen werden. www.stiebel-eltron.com WPL 10 AC | WPL 10 ACS |... - Seite 36 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Tel.
