Montaggio posteriore dall'esterno

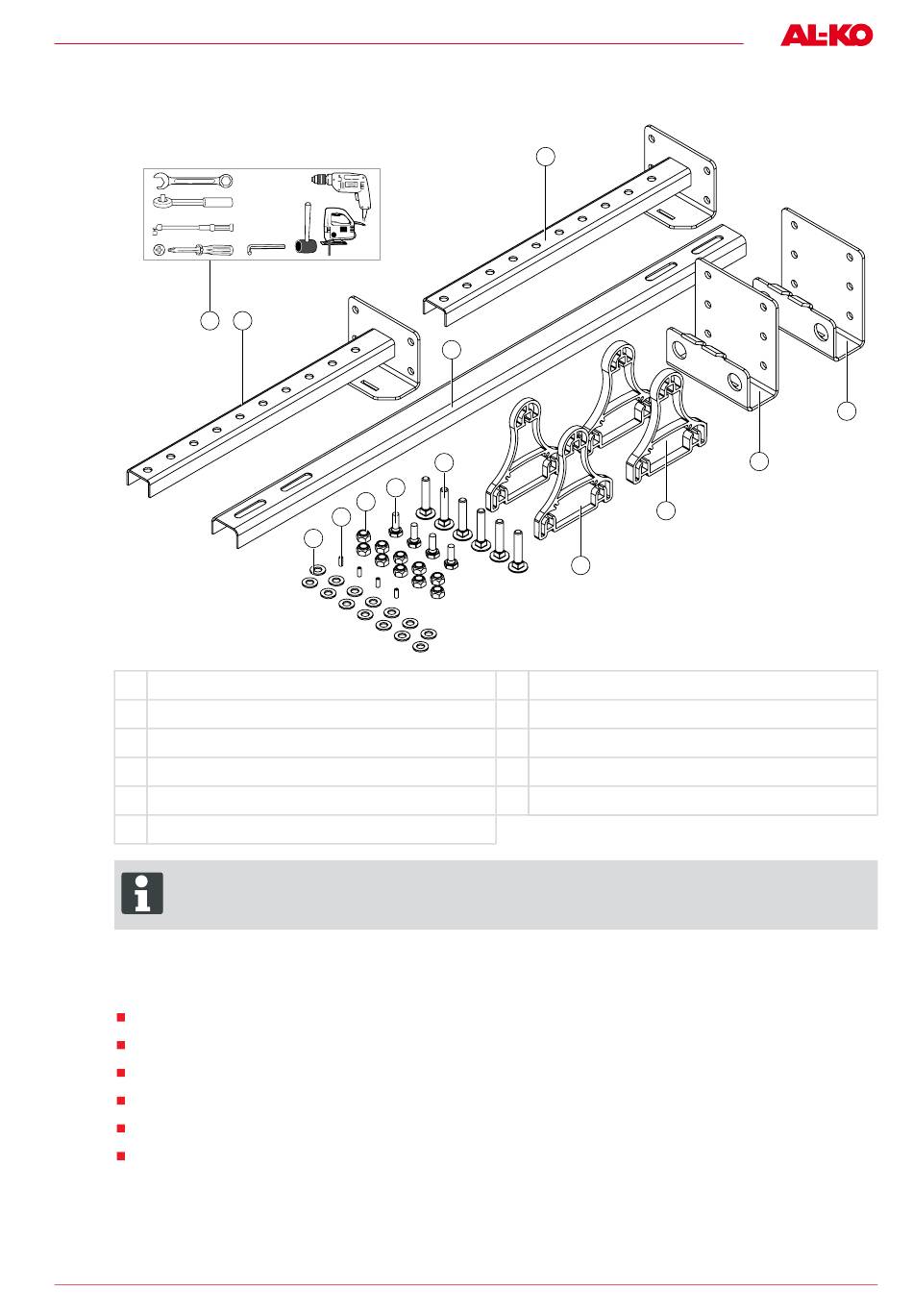

Dotazione
//
11
1 2x attacco traversa
2 1x traversa centrale
3 2x appoggio, esterno
4 2x spessore distanziale 15 mm
5 2x spessore distanziale 10 mm
6 6x vite a testa tonda M12x55
Si consiglia di far eseguire tutti lavori di montaggio esclusivamente da ditte specializzate o i centri
ADVICE
di assistenza AL-KO.
Montaggio
Presupposti
Telaio AL-KO con fori di montaggio autorizzati
Telaio di terzi con fori di montaggio realizzati dal costruttore e omologati.
Quota tra lato interno del pneumatico e telaio: minimo 125 mm.
Zona di montaggio libera da cavi e condotti di ventilazione.
Svolgere il montaggio in due persone.
Montaggio possibile solo dietro all'asse.
1653922_a
10 mm
13 mm
19 mm
86 Nm
1
7
8
9
10
1
2
6
5
7 4x vite esagonale M12x30
8 10x dado M12, autobloccante
9 4x perno filettato in plastica
10 14x rondella 13 mm
11 Attrezzi (non in dotazione)
3
4
3
21
