11 Durchgang zwischen Stoffdrückerfuß und Stichplatte
.04.14
Regel
Bei angehobenen Stoffdrückerfuß soll zwischen Stoffdrückerfuß und Stichplatte ein Ab-
stand von ca. 18 mm bestehen.

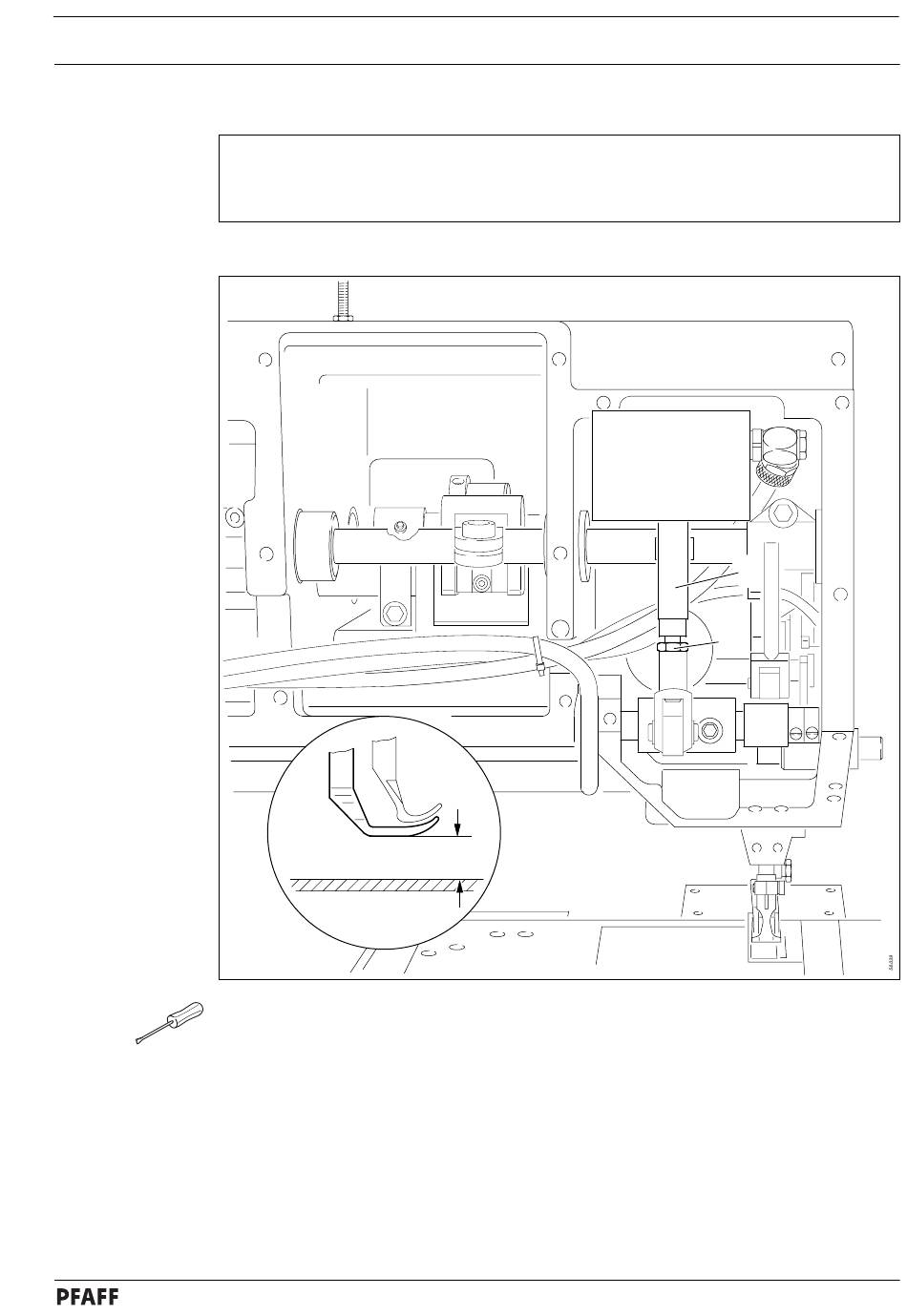

Fig. 11 - 14
● Stoffdrücker mittels Pedal anheben.
● Kolbenstange 1 ( Mutter 2 ) gemäß Regel verdrehen.
18 mm
Justierung
1
2
11 - 17
