System 2000 Präsenzmelder Komfort-Aufsatz
System 2000 Präsenzmelder Komfort-Aufsatz Reinweiß
Best.-Nr. : 0317 02
System 2000 Präsenzmelder Komfort-Aufsatz Farbe Alu
Best.-Nr. : 0317 04
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder in der Alarmtechnik
geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

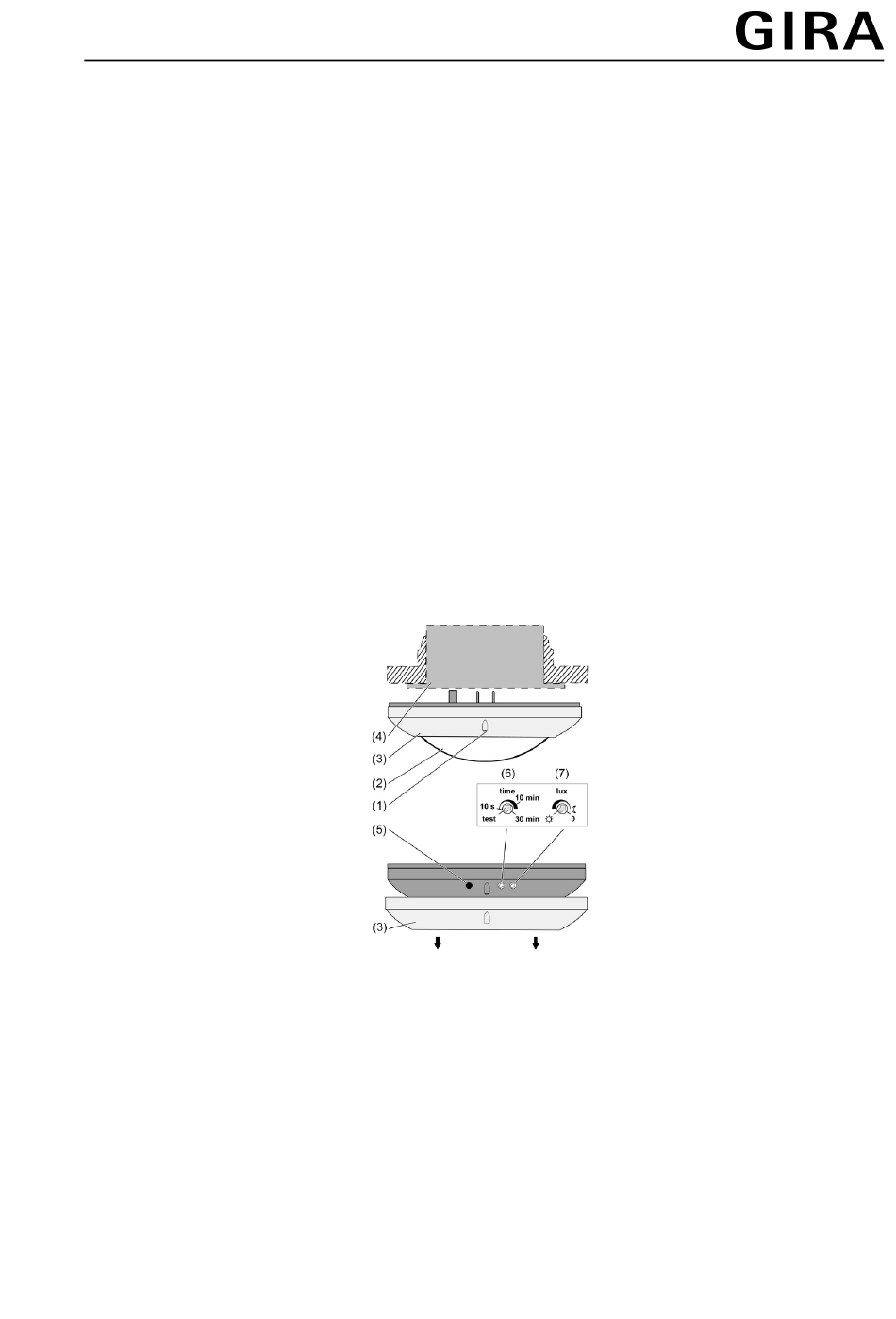

2 Geräteaufbau
(1) Helligkeitssensor
(2) Sensorfenster
(3) Zierring
(4) UP-Einsatz
(5) LED
(6) Einsteller time, Ausschaltverzögerung
(7) Einsteller lux, Helligkeit
82542822
Bild 1: Geräteaufbau
18.09.2012
1/9
Werbung
Verwandte Anleitungen für Gira System 2000
Inhaltszusammenfassung für Gira System 2000
- Seite 1 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz System 2000 Präsenzmelder Komfort-Aufsatz Reinweiß Best.-Nr. : 0317 02 System 2000 Präsenzmelder Komfort-Aufsatz Farbe Alu Best.-Nr. : 0317 04 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
- Seite 2 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz 3 Funktion Bestimmungsgemäßer Gebrauch Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit Betrieb mit UP-Einsatz zum Schalten oder Dimmen oder Nebenstellen-Einsatz 3-Draht zu Erweiterung des Erfassungsfeldes. Deckenmontage auf UP-Einsatz Produkteigenschaften Konstantlichtregelung in Kombination mit Dimm-Einsatz 2-Punkt-Lichtregelung in Kombination mit Schalt-Einsatz Ausschaltverzögerung und Helligkeitswert einstellbar...
-
Seite 3: Bedienung
System 2000 System 2000 Präsenzmelder Komfort-Aufsatz 4 Bedienung Licht einschalten Es ist eine Nebenstelle 2-Draht oder ein Installationstaster angeschlossen. Taste kürzer 0,4 Sekunden drücken. Das Licht ist für mindestens 2 Minuten eingeschaltet. i Bei erfassten Bewegungen bleibt das Licht nach Ablauf der 2 Minuten an. Die Ausschaltverzögerung wird auf die am Einsteller vorgegebene Zeit gesetzt. - Seite 4 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Montageort auswählen...
- Seite 5 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz Diese Angaben beziehen sich auf eine Montage an der Decke bei einer Montagehöhe von 2,5 m. Bei Montagehöhen über 2,5 m vergrößert sich der Erfassungsbereich, gleichzeitig reduzieren sich Erfassungsdichte und Empfindlichkeit. i Das Erfassungsfeld kann bei Bedarf mit der Aufsteckblende eingeschränkt werden (siehe Erfassungsbereich einschränken).
- Seite 6 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz Blendengröße Erfassungsbereich auf dem Fussboden Komplette Blende Ø ca. 2,2 m Bereich I ausgeschnitten Ø ca. 4 m Bereich I + II ausgeschnitten Ø ca. 6 m ohne Blende Ø ca. 8 m Alle Angaben gelten für eine Montagehöhe von 2,5 m Aufsteckblende abziehen.
- Seite 7 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz Bedeutung der LED bei eingeschalteter Last LED Aus Überwachte Fläche zu dunkel, Last bleibt bei Bewegungserkennung eingeschaltet. Ohne Bewegungserkennung wird nach Ablauf der Ausschaltverzögerung ausgeschaltet. LED An Überwachte Fläche durch eingeschaltete Beleuchtung hell genug, Last bleibt bei Bewegungserkennung eingeschaltet.
-
Seite 8: Hilfe Im Problemfall
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 82542822 18.09.2012... - Seite 9 System 2000 System 2000 Präsenzmelder Komfort-Aufsatz Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 82542822 18.09.2012...
