Echo CS-350TES Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Echo Anleitungen
  4. Werkzeuge
  5. CS-350 TES
  6. Bedienungsanleitung

Echo CS-350TES Bedienungsanleitung

Motorsäge
Vorschau ausblenden Andere Handbücher für CS-350TES:
Inhaltsverzeichnis

Werbung

Quicklinks

1Buchdeckel
BEDIENUNGSANLEITUNG
Diese Motorsäge ist speziell für die Baumpflege durch einen
geschulten Bediener ausgelegt.
Lesen Sie die Bedienungsanleitung sorgfältig durch, und
befolgen Sie die Sicherheitsregeln.
Andernfalls besteht das Risiko schwerer Verletzungen.
MOTORSÄGE
CS-320TES
CS-350TES
WARNUNG
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo CS-350TES

Inhaltszusammenfassung für Echo CS-350TES

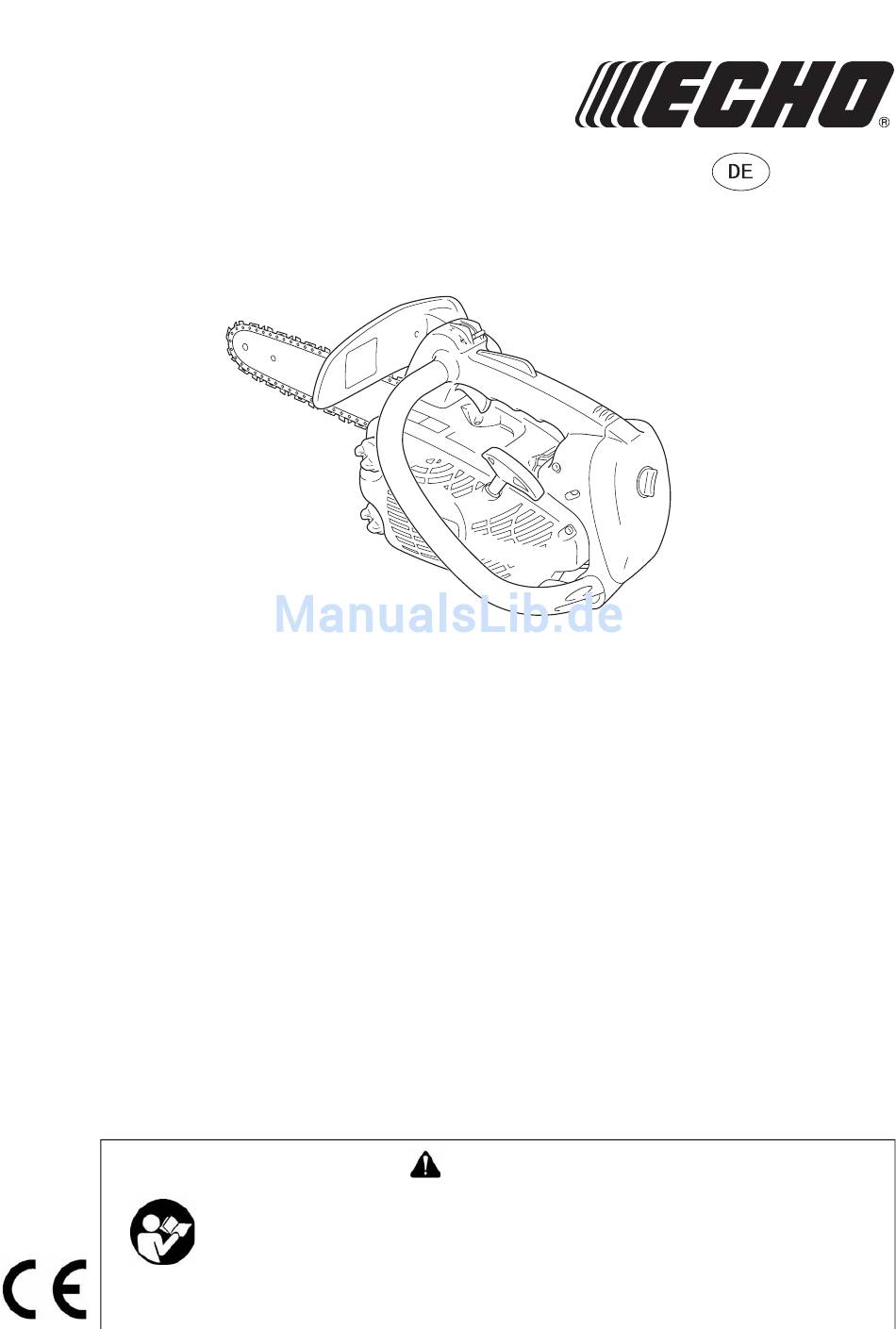

  • Seite 1 1Buchdeckel DEUTSCH BEDIENUNGSANLEITUNG MOTORSÄGE CS-320TES CS-350TES WARNUNG Diese Motorsäge ist speziell für die Baumpflege durch einen geschulten Bediener ausgelegt. Lesen Sie die Bedienungsanleitung sorgfältig durch, und befolgen Sie die Sicherheitsregeln. Andernfalls besteht das Risiko schwerer Verletzungen.
