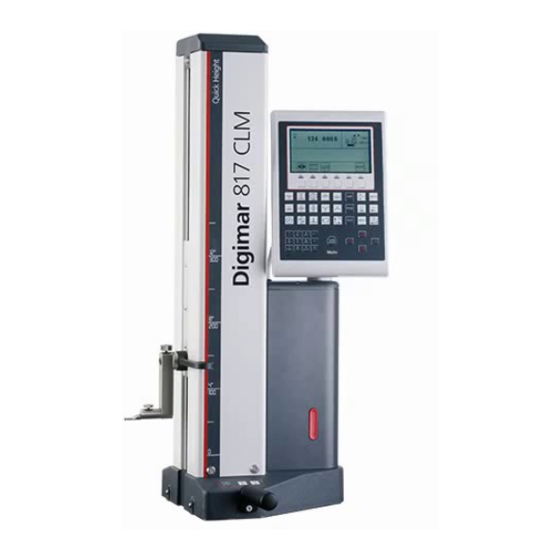

- Seite 1 Bedienungsanleitung Digimar 817 CLM Quick Height Höhenmessgerät 3759019 Version 1.02-30 de Mahr GmbH Esslingen D-73702 Esslingen • Postfach 10 02 54 Telefon (07 11) 9 31 26 00 • Fax (07 11) 9 31 27 25 e-mail: mahr.es@mahr.de http: //www.mahr.de...
-
Seite 2: Sicherheitshinweise
6. Jedwede Änderung und jeglicher Eingriff in das Gerät dürfen nur mit ausdrücklicher, schriftlicher Genehmigung der Mahr GmbH und von Fachpersonal durchgeführt werden. Unerlaubtes Öffnen des Gerätes oder unerlaubte Eingriffe haben sowohl den Gewährleistungsverlust als auch einen Haftungsausschuss des Herstellers zur Folge. -
Seite 3: Inhaltsverzeichnis
Nullpunkt 02 Werkstück ....................42 4.2.4 Nullpunkt 03 Werkstück ....................43 4.2.5 Zwischen Nullpunkten wechseln.................. 43 4.2.6 Preset Eingabe ......................44 4.2.7 Messbereichserweiterung .................... 46 4.2.8 Nullpunktfehler ......................48 4.2.9 Weitere Nullpunktfunktionen ..................48 Mahr GmbH • Digimar 817 CLM... - Seite 4 Auflösung ........................86 Einheit ........................86 Sprache ........................86 Uhrzeit / Datum ......................87 LCD-Einstellungen ..................... 87 Akustisches Signal ....................87 6.10 Auto – AUS ........................87 6.11 Quick-Mode ......................... 88 6.12 Rechtwinkligkeit ......................88 Mahr GmbH • Digimar 817 CLM...
- Seite 5 Menü Messwertdateien Verwaltung ............... 110 7.10 Programm Start ......................114 Statistische Auswertung Produktions-Daten bearbeiten ................115 Regelkarten Einstellungen ..................117 Statistik + Histogramm Menü ................. 117 Regelkarten Menü ....................121 Pareto Menü ......................124 Mahr GmbH • Digimar 817 CLM...
- Seite 6 Einspeichern weiterer Sprachen ................132 10.4 Kundenkalibrierung ....................134 Selbsthilfe, Wartung, und Pflege 11.1 Fehlerbehebung ....................... 140 11.2 Wartung und Pflege ....................142 Zubehör ........................144 Technische Daten ........................148 Stichwortverzeichnis ......................150 Konformitätserklärung Mahr GmbH • Digimar 817 CLM...
-
Seite 7: Lieferumfang Und Aufbau
Lieferumfang und Aufbau Lieferumfang 3 mm 4 mm 5 mm Mahr GmbH • Digimar 817 CLM... -
Seite 8: Auspacken
Auspacken Mahr GmbH • Digimar 817 CLM... - Seite 9 Mahr GmbH • Digimar 817 CLM...
- Seite 10 € € 350 mm 25 kg 600 mm 30 kg 1000 mm 35 kg Mahr GmbH • Digimar 817 CLM...
- Seite 11 45° 90° Mahr GmbH • Digimar 817 CLM...
- Seite 12 Mahr GmbH • Digimar 817 CLM...
- Seite 13 3x L Mahr GmbH • Digimar 817 CLM...
- Seite 14 ~12 h – 100-240 V~ / 50-60 Hz Euro Mahr GmbH • Digimar 817 CLM...
-
Seite 15: Bezeichnungen Und Beschreibungen Des Geräts
Anschluss (INPUT 2) für Rechtwinkligkeitsprüfung mit Display inkrementalem Taster P1514H Tastatur RS232 OUT zum Senden einzelner Messwerte an PC Schnell-Tasten bzw. Messwertdrucker Handgriff USB B zum Anschluss an den PC Transportgriff USB A zum Anschluss eines Druckers Ladenetzteil Mahr GmbH • Digimar 817 CLM... -
Seite 16: Tastatur
1.3.2 Tastatur Messfunktionen Variable Auswertefunktion und Einmessfunktionen und Funktionstasten Messprogramme Einstellfunktionen Lösch- und Übernahme- funktionen Aktivieren / Deaktivieren Eingabe-Block Pfeiltasten des Quick-Modus Mahr GmbH • Digimar 817 CLM... -
Seite 17: Auswertefunktionen Und Messprogramme
Kapitel 6 1.3.2.4 Lösch- und Übernahmefunktionen Datenübertragung / Auswahl für die Datenübertragung – Kapitel 9.1 Löschen von Werten und Rücksprung von Untermenüs /Abbrechen – Kapitel 5 Bestätigen von Funktionen – Ein- / Ausschalten des Geräts Mahr GmbH • Digimar 817 CLM... -
Seite 18: Variable Funktionstasten
Betätigen der gleichen Taste erscheint z.B. 2 -> A -> B -> C -> 2 -> A . . . 1.3.2.7 Quick-Mode Aktivieren / Deaktivieren 1.3.2.8 Pfeiltasten Pfeiltaste links / rechts 5er Sprünge Pfeiltaste auf / ab 1er Sprünge Mahr GmbH • Digimar 817 CLM... -
Seite 19: Display
Quick Modus Quick Modus anzeige aktiv / inaktiv Fläche / Bohrung 2 D Modus Aktive Merkmal Aktuelles aktiviert Achse Nummer Messergebnis Einheit Datum Uhrzeit Akku Ladezustand Merkmal Variable Symbol Funktionstaste Auswahl Displaybereich gespeicherte Merkmal Messergebnisse Mahr GmbH • Digimar 817 CLM... -
Seite 20: Schnittstellen
Messuhr für Anschluss an USB- Typ B Anschluss an PC Rechtwinkligkeitsmessung Drucker Anschluss an PC oder Statistikdrucker SUB D-Schnittstelle 15-polig SUB D-Schnittstelle 25-polig Anschluss Anschluss für Messsäule Inkrementaltaster für Rechtwinkligkeitsmessung Kapitel 4.4.2 Kapitel 1.2 Mahr GmbH • Digimar 817 CLM... -
Seite 21: Symbolbeschreibung
Bohrung Mitte / Positionsanzeige Min-Max Funktion Rechtwinkligkeit Konus- / Winkelmessung 2D-Wahl-Taste Tasterkalibrierung Nullpunkte Löschen / Rücksprung MENU DATA Auswahl Datenübertragung Menüeinstellungen PROG Aus / Ein / Bestätigung Messprogrammfunktionen STAT Statistikfunktionen DISP Messergebnisse Ein- / Ausblenden Mahr GmbH • Digimar 817 CLM... - Seite 22 Einmessen Taster / Nut Einmessen Taster / Steg Einmessen Steg unten Einmessen Steg oben Antastung Steg Vertikal Antasten Steg Horizontal Auswahl Horizontaltaster Auswahl Vertikaltaster Verfahren nach oben Verfahren nach unten Antastung Steg oben Antastung Welle oben Mahr GmbH • Digimar 817 CLM...
- Seite 23 Drehen um Koordinate X / Z Drehen um Winkel Kippwinkel α Abstand Winkel zwischen 3 Elementen Werkstück rechnerisch kippen Lochkreis Kippwinkel manuell eingeben Kippwinkel mit Taster ermitteln – Drehwinkel rechts Drehwinkel links X-Wert Null setzen Z-Wert Null setzen Mahr GmbH • Digimar 817 CLM...
- Seite 24 Bohrung unten Bohrung oben Welle unten Welle oben Bohrung Welle Steg Abstand Distanz Antastung nach unten Antastung nach oben Symmetrie Positionsanzeige Min Max Nut Abstand Innenwinkel Rechtwinkligkeit Durchmesseranzeige Außenwinkel Konus Lochkreis Koordinate Geradheit Abstand 2D Mahr GmbH • Digimar 817 CLM...
-
Seite 25: Einschalten
Hinweis: Bei der Erstinbetriebnahme, RESET und bei einem Software-Update erscheinen folgende Abfragen: Grundeinstellungen Die Auswahl erfolgt über die Pfeiltasten, Bestätigung erfolgt über die Enter-Taste. Eingabe von Uhrzeit und Datum erfolgt über Eingabe-Block Auswahl Sprache Auswahl Einheit Auswahl Auflösung Eingabe Datum, Uhrzeit Mahr GmbH • Digimar 817 CLM... -
Seite 26: Referenzpunktfahrt
Einstellblock so verschieben, dass sich der Messtaster in der Nut befindet Die Nut wird automatisch zweimal gemessen. Die ermittelte Tasterkonstante wird angezeigt. Hinweis: Die ermittelte Tasterkonstante ist immer kleiner als der tatsächliche Durchmesser des Tasterelements. (Siehe auch 4.1) Mahr GmbH • Digimar 817 CLM... -
Seite 27: Auto-Off-Funktion
Höchste Genauigkeit des Messgeräts wird erst nach einer Einschaltdauer von mindestens 15 min erreicht. 2.6.1 Ebene von oben antasten – Messtaster positionieren – Taste betätigen, Messvorgang wird gestartet Im Display erscheint der gemessene Wert im oberen Bereich Mahr GmbH • Digimar 817 CLM... -
Seite 28: Kurzanleitung Der Messmethoden
Optional Beschreibung / Ablauf Symbole / Bilder 3.1.1 Erste Messungen 3.1.2 Ebene von oben antasten – Messtaster positionieren – Taste betätigen, Messvorgang wird gestartet Im Display erscheint der gemessene Wert im oberen Bereich Mahr GmbH • Digimar 817 CLM... -
Seite 29: Bohrung Messen
Messtaster fährt automatisch nach unten und tastet an. – Werkstück parallel zu Anschlagfläche bewegen, um Umkehrpunkt / Maximum zu ermitteln – Die Übernahme des Umkehrpunkts wird durch einen Signalton bestätigt und das Ergebnis (Mittelpunkt, Durchmesser) wird im Display angezeigt. Mahr GmbH • Digimar 817 CLM... - Seite 30 Messtaster fährt automatisch nach unten und tastet an. – Werkstück parallel zu Anschlagfläche bewegen, um Umkehrpunkt / Maximum zu ermitteln – Die Übernahme des Umkehrpunkts wird durch einen Signalton bestätigt und das Ergebnis (Mittelpunkt, Durchmesser) wird im Display angezeigt. Mahr GmbH • Digimar 817 CLM...
-
Seite 31: Messablauf Mit Quick Mode
Messablauf mit Quick Mode Der Quick Mode ist ein neues von Mahr zum Patent messen auf Messtaster und Werkstück konzentrieren. angemeldetes Messverfahren, welches das Messen Auf diese Weise können beispielsweise sehr erleichtert und beschleunigt. Das intelligente Kettenmessungen oder mehrere Bohrungen (z.B. bei... -
Seite 32: Ebene Von Unten Antasten
Im Quick Mode erkennt das Gerät, dass die Fläche angetastet werden soll und startet die Messfunktion automatisch. – Nach dem Antasten wird der Messwert übernommen (mit Signalton bestätigt) und im Display angezeigt. – Danach können weitere Fläche angetastet werden. Mahr GmbH • Digimar 817 CLM... - Seite 33 Die Übernahme des Umkehrpunkts wird durch einen Signalton bestätig – Ergebnis (Mittelpunkt, Durchmesser) wird imDisplay angezeigt. Hinweis: Die Messung kann zu jeder Zeit über folgende Tasten abgebrochen werden, siehe auch Kapitel 3.4 und variable Tasten oder durch Bewegen entgegen der Messrichtung. Mahr GmbH • Digimar 817 CLM...
-
Seite 34: Messablauf Mit Schnelltasten
3.3.3 Umschaltung Messen Ebene / Bohrung – Umschalttaste am Gerätefuß betätigen – Ist „Messen Ebene“ aktiv, erscheint das Symbol – Ist „Messen Bohrung“ aktiv, erscheint das Symbol ( Mahr GmbH • Digimar 817 CLM... -
Seite 35: Abbruch Der Messung
<0,5 s nach oben nach unten antasten antasten 3.4 Abbruch der Messung: Wurde versehentlich eine Messung gestartet, genügt ein kurzes Drücken der Schnelltasten oder der Abbruch-Taste um den Messvorgang abzubrechen und den Messschlitten anzuhalten. Mahr GmbH • Digimar 817 CLM... -
Seite 36: Bedienen Und Messen Im Detail
Funktions-Taste „Einmessen mit Nut“ betätigen. Taster fährt automatisch auf Nutmitte des Einstellblocks – Einstellblock verschieben, so dass sich der Messtaster in der Nut befindet Die Nut wird automatisch zweimal gemessen. – Die ermittelte Tasterkonstante wird angezeigt. Mahr GmbH • Digimar 817 CLM... -
Seite 37: Doppeltaster Einmessen
Horizontaltaster oberhalb des Stegs positionieren – Funktionstaste „Horizontaltaster einmessen“ betätigen. Der Messwert wird automatisch übernommen. – Die Tasterkonstante des Horizontaltasters und der Abstand Horizontal- zu Vertikaltaster wird angezeigt. Der Einmessvorgang ist abgeschlossen. – Auswahl Horizontal- oder Vertikaltaster Mahr GmbH • Digimar 817 CLM... -
Seite 38: Doppeltaster, Achse Wechseln
Taster unter dem Steg zum 2. Mal positionieren. Antastung erfolgt. – Taster über dem Steg zum 2. Mal positionieren. Antastung erfolgt. Hinweis: Beim Einmessen mit Steg wird vorzugsweise einTellertaster verwendet. Achtung: Taster muss manuell, je nach Durchmesser über dem Steg positioniert werden! Mahr GmbH • Digimar 817 CLM... -
Seite 39: Abweichungen
Erneute Einmessung durchführen, Mittelwert aus davor ermittelten Tasterkonstante und neu gemessener Tasterkonstante wird berechnet. Abweichung akzeptieren und Wert übernehmen Tasterdm. ? wird im Statusfeld angezeigt Abweichung wird nicht akzeptiert, Alter Wert bleibt bestehen. Abbruch der Messung. Bisherige Tasterkonstante wird beibehalten. Mahr GmbH • Digimar 817 CLM... -
Seite 40: Nullpunkte
................Beschreibung / Ablauf Symbole / Bilder 4.2.1 Basis-Nullpunkt Messplatte – Taste Nullpunkt auf der Tastatur betätigen – Funktionstaste „Nullpunkt Messplatte“ betätigen – Der Taster fährt automatisch auf die Messplatte und setzt den Nullpunkt. Mahr GmbH • Digimar 817 CLM... -
Seite 41: Nullpunkt 01 Werkstück
Taste „Nullpunkte“ – Funktionstaste „Werkstück Nullpunkt 01“ – Bei mehreren Merkmalen erfolgt die Auswahl über die Pfeiltasten – Bestätigung über die A-Taste – Werkstück Nullpunkt 01 wird gesetzt – Bestehende Nullpunkte werden gelöscht (02,03, Preset) Mahr GmbH • Digimar 817 CLM... -
Seite 42: Nullpunkt 02 Werkstück
Funktionstaste „Werkstück Nullpunkt 02“ – Auswahl erfolgt über die Pfeiltasten Hinweis: Merkmal 02 muss nach 01 liegen – Bestätigung über die A-Taste – Werkstück Nullpunkt 02 wird gesetzt Bestehende Nullpunkte werden gelöscht (03, Preset) Mahr GmbH • Digimar 817 CLM... -
Seite 43: Nullpunkt 03 Werkstück
Ablauf wie bei „Werkstück Nullpunkt 02“ setzen 4.2.5 Zwischen Nullpunkten wechseln – Durch Betätigen der 01/02-Taste ist das Wechseln zwischen den Nullpunkten möglich – Im Display werden die Merkmale mit Bezug zu den entsprechenden Nullpunkten angezeigt Mahr GmbH • Digimar 817 CLM... -
Seite 44: Preset Eingabe
Bei mehreren Merkmalen erfolgt die Auswahl über die Pfeiltasten, die Auswahl über die Pfeiltasten, die Bestätigung über die A-Taste und Funktionstaste Preset betätigen – Preset Wert von 150,000 mm eingeben über die Tastatur und mit der Funktionstaste Preset bestätigen. Mahr GmbH • Digimar 817 CLM... - Seite 45 ⇒ Wert 50,000 wird in Wert 150,000 geändert. ⇒ Beim Messen eines 100,000 mm Endmaßes zeigt das Höhenmessgerät somit 200,000 mm an. Hinweis: Aktuellen Preset-Wert wieder zurücksetzten. Erfolgt über die Nullpunkttaste und der variablen Funktionstaste „Basis Nullpunkt Messplatte“ Mahr GmbH • Digimar 817 CLM...
-
Seite 46: Messbereichserweiterung
180 mm ist verwenden. – Antastung nach unten auf das Endmaß oder Werkstück – Klemmschraube öffnen und Tasterhalter um 180° drehen und Klemmschraube wieder anziehen. – Antastung nach unten auf das Endmaß oder Werkstück Mahr GmbH • Digimar 817 CLM... - Seite 47 Das Ist-Maß über die Tastatur eingeben. – „Preset-Taste“ drücken – Mit ON/OFF bestätigen – Zur Kontrolle mit dem Halter ganz nach oben fahren und Taste Bohrung Mitte betätigen. ⇒ der Messbereich wurde um 174 mm erweitert. Mahr GmbH • Digimar 817 CLM...
-
Seite 48: Nullpunktfehler
Index 03 bedeutet, dass 03 eine höhere Merkmalnummer haben muss als 01 und 02 4.2.9 Weitere Nullpunktfunktionen – siehe Kapitel „Variable Funktionstasten 4.8“ AUTO 0,00 Achtung! Innerhalb eines Messprogramms darf nur 1 Nullpunkt gesetzt werden! Mahr GmbH • Digimar 817 CLM... -
Seite 49: Grundmessfunktionen
QUICK MODE 4.3.1 Antasten oben (Fläche) < 0,5 Sek. 4.3.2 Antasten unten (Fläche) < 0,5 Sek. 4.3.3 Messen der Stegmitte und der Breite eines Steges 4.3.4 Messen der Nutmitte und der Breite einer Nut Mahr GmbH • Digimar 817 CLM... -
Seite 50: Bohrung
Bohrung 4.3.6 Messen der Wellenmitte und des Durchmessers einer Welle 4.3.7 Antasten nach oben mit Bestimmung des Umkehrpunkts (Maximums) nur verfügbar, wenn Quick-Mode Ein- stellung auf auto- matische Erkennung Ebene / Bohrung Mahr GmbH • Digimar 817 CLM... -
Seite 51: Umkehrpunkt Welle Unten / Oben
Quick-Mode Ein- stellung auf auto- matische Erkennung Ebene / Bohrung / Welle Antasten nach unten mit Bestimmung des Umkehrpunkts (Maximums) nur verfügbar, wenn Quick-Mode Ein- stellung auf auto- matische Erkennung Ebene / Bohrung / Welle Mahr GmbH • Digimar 817 CLM... -
Seite 52: Dynamische Messfunktionen
4 = Null setzen 5 = Balkenanzeige ein- / ausschalten 6 = Abbruch – MAX-MIN Funktion beendet. Anzeigeauswertung drücken Anzeige: Maximum - Minimum – Auswahl minimaler Wert maximaler Wert Anzeige: Übernahme maximaler / minimaler Wert Mahr GmbH • Digimar 817 CLM... -
Seite 53: Funktion Rechtwinkligkeit
(Inkremental-Taster und Halter nicht im Lieferumfang enthalten) – Funktion Rechtwinkligkeit anwählen 1 = Messung starten-aufwärts 2 = Messung starten-abwärts 3 = X-Wert Null setzen 4 = Z-Wert Null setzen 5 = Messweg eingeben 6 = Abbruch Mahr GmbH • Digimar 817 CLM... - Seite 54 – X- und Z-Wert Null setzen und ggf. Messweg eingeben nur positive Werte möglich! – Messung starten über – Messung stoppen über – Auswahl Grafik Rechtwinkligkeit Grafik Geradheit Messung unterbrechen über Anzahl der Messpunkte Mahr GmbH • Digimar 817 CLM...
- Seite 55 Geradheit zusätzlich als Wert anzuzeigen. – Mit den Pfeiltasten kann ein Teil des Auswertebereichs in der Grafik ausgeblendet werden. α min. max. Ausgleichsgerade Abb. 40 Meßweg Ausgangswert Ausgangshöhe Gesamtabweichung positive Abweichung Rechtwinkigkeitsauswertung negative Abweichung Messbereich neu berechnet. Mahr GmbH • Digimar 817 CLM...
-
Seite 56: Messen Im 2D Modus
Über die 2D-Taste wird der Bediener in den 2D-Modus geleitet. Es erscheint folgendes Menüfeld: – Kippwinkel manuell eingeben – Kippwinkel messen – 2D-Modus aktivieren – Werkstück kippen Mit der variablen Funktionstaste werden die Grundvoraussetzungen für Berechnungsfunktionen aktiviert und mit der Taste deaktiviert. Mahr GmbH • Digimar 817 CLM... - Seite 57 Im Display erscheint die Achse im oberen rechten Feld (X) oder (Z). Alle Merkmale müssen in beiden Achsen immer in der gleichen Reihenfolge gemessen werden. Z-Achse Nachdem mindestens 2 Merkmale (Bohrungen/Wellen) in beiden Achsen vermessen wurden gelangt der Bediener automatisch in das Auswahlmenü Berechnungsfunktionen. Mahr GmbH • Digimar 817 CLM...
-
Seite 58: Eingabe Kippwinkel Manuell
4.5.1 Eingabe Kippwinkel manuell – 2D-Taste aktivieren Auswahl: Kippwinkel manuell eingeben Kippwinkel rechnerisch 2D aktivieren Werkstück kippen – Kippwinkel manuell eingeben (Standard 90°) Ist der Kippwinkel < oder > 90° wird eine „X-Korrektur“ im 2D-Modus angezeigt. Mahr GmbH • Digimar 817 CLM... -
Seite 59: Eingabe Kippwinkel Messen
Kapitel 4.4.2 Rechtwinkligkeitsmessung Es erscheint folgendes Menüfeld: – Winkel-Übernahme – Messung stoppen und Wechsel in den Grafik-Modus Kippwinkel α-Übernahme – – Abbruch Kippwinkel α-übernehmen: Der errechnete Kippwinkel wird für die weiteren 2D-Messungen verwendet. Mahr GmbH • Digimar 817 CLM... -
Seite 60: Abstand Und Winkel Zwischen 2 Elementen
Bohrung 1-2 in Z-Achse messen – Werkstück kippen (Werkstück wird rechnerisch um 90° gedreht) – Bohrung 1-2 in gleicher Reihenfolge in der X-Achse messen – Werkstück zurück kippen – Funktion „Abstand und Winkel zwischen 2 Elementen“ aktivieren Mahr GmbH • Digimar 817 CLM... -
Seite 61: Abstand Und Winkel Zwischen 3 Elementen
Der Bediener kann zwischen den Innen- und den Außenwinkeln, sowie den verschiedenen Abständen wählen. Beschreibung / Ablauf Symbole / Bilder – Mit „CE“ alle Daten löschen – 2D-Taste drücken Auswahl: Kippwinkel manuell eingeben Kippwinkel messen 2D aktivieren Werkstück kippen Mahr GmbH • Digimar 817 CLM... - Seite 62 Wurden mehrere Bohrungen gemessen, mit den Pfeiltasten die Merkmale auswählen und mit den Merkmaltasten A, B und C übernehemen. Bei 3 Merkmalen wird automatisch angewählt A = 1 B = 2 C = 3 Der Cursor zeigt das angewählte Merkmal an. Mahr GmbH • Digimar 817 CLM...
- Seite 63 ON-OFF-Taste übernehmen. – Mit den Pfeiltasten kann ein weiteres Ergebnis ausgewählt und mit der ON-OFF-Taste übernommen werden. – Mit der CE-Taste wird der Messvorgang abgeschlossen. – Mit der 2D-OFF-Taste wird die 2D-Funktion verlassen Mahr GmbH • Digimar 817 CLM...
-
Seite 64: Lochkreis
Werkstück kippen (Werkstück wird rechnerisch um 90° gedreht) – Bohrung 1 – 3 in gleicher Reihenfolge in X-Achse messen Im Display erscheint zuerst der Z-Wert, dann der X-Wert – Werkstück zurück kippen – Lochkreisfunktion Mahr GmbH • Digimar 817 CLM... - Seite 65 Anzahl der Bohrungen / Wellen – Lochkreisberechnung aktivieren Im Display erscheint die Z-Koordinate, die X-Koordinate und der Lochkreisdurchmesser Fehlermeldung erscheint wenn: keine genaue Zuordnung besteht Anzahl der gemessenen Bohrungen in den Achsen unterschiedlich sind Mahr GmbH • Digimar 817 CLM...
-
Seite 66: Koordinatentransformation - Werkstück Rechnerisch Ausrichten
Koordinaten. Die Transformation erfolgt über den Drehwinkel. Der Drehwinkel wird direkt eingetragen. Positiver Drehwinkel = im Uhrzeigersinn Negativer Drehwinkel = gegen Uhrzeigersinn Der maximale Drehwinkel von +/- 180° darf nicht überschritten werden. Mahr GmbH • Digimar 817 CLM... - Seite 67 Z-Wert und der Durchmesser – Werkstück kippen (Werkstück wird rechnerisch um 90° gedreht) – Bohrung 1-4 in gleicher Reihenfolge in der X-Achse messen – Werkstück zurück kippen Im Display erscheint der Z-Wert und der X-Wert Mahr GmbH • Digimar 817 CLM...
- Seite 68 (Betrachtungsrichtung ist vom Höhenmessgerät zum Werkstück) – Kipprichtung rechts / im Uhrzeigersinn – – Drehrichtung links / gegen Uhrzeigersinn – Art der Drehung des Koordinatensystems wählen Die Transformation wird ohne Drehen des Koordinatensystems durchgeführt Mahr GmbH • Digimar 817 CLM...
- Seite 69 Drehung gegen Uhrzeigersinn = negativer Winkel – Mit ON/OFF-Taste bestätigen Ansicht der Z-Achse und des Durchmessers – Werkstück zurück kippen (Wechsel zur Ansicht in der X-Achse) Ansicht der Z-Achse und X-Achse – Zum Verlassen des 2D-Modus 2D OFF-Taste betätigen Mahr GmbH • Digimar 817 CLM...
-
Seite 70: Konusmessung
Folgende Menüauswahl erscheint: – Merkmal A und Merkmal B mit der Pfeiltaste auswählen (mit den Funktionstasten A und B übernehmen) – Konusauswertung drücken und Abstand Maß 10,000 eingeben – Bestätigen – Winkel wird angezeigt Mahr GmbH • Digimar 817 CLM... -
Seite 71: Messen Mit Dem Kegeltaster
Bohrungsmitte z.B. 207,516 mm notieren – Rändelschraube öffnen und Standardtaster mit Kegeltaster tauschen. Kegeltaster mit der Rändelschraube wieder klemmen. – Taster Kalibrierung. – Kegeltaster auswählen. – Kegel Durchmesser eingeben – mit Kegeltaster Symbol bestätigen Mahr GmbH • Digimar 817 CLM... - Seite 72 Neuer Nullpunkt mit dem Kegeltaster auf der Messplatte – Den Kegeltaster in der gleichen Bohrung zentrieren - Funktion „Bohrung Mitte“ drücken Bohrungsmitte Wichtig! Beim Wechsel zum Standardtaster wieder Referenzpunkt auf der Prüfplatte anfahren und Standardtaster erneut kalibrieren. Mahr GmbH • Digimar 817 CLM...
-
Seite 73: Variable Funktionstasten
Die gewählten Merkmale werden in der Merkmalanzeige A und B ange- zeigt Ablauf: – Antastung nach unten Fläche F1 – Antastung nach unten Fläche F2 – Distanz - Abstand 16.000 wird angezeigt Im Display werden die Merkmale angezeigt mit denen die Abstandsmessung durchgeführt wurde. Mahr GmbH • Digimar 817 CLM... -
Seite 74: Symmetrie Berechnen
Antastung nach oben Fläche F5 – Symmetrie - Maß 36.004 wird angezeigt – Im Display werden die Merkmale angezeigt mit denen die Symmetrie berechnet wurde. Die Höhe der Symmetrielinie bezogen auf den Nullpunkt wird angezeigt. Mahr GmbH • Digimar 817 CLM... -
Seite 75: Auto
Das vorhergehende Merkmal wird automatisch zu Null gesetzt Weitere Messung: – Antastung nach unten Fläche F3 Ergebnis: Maß 12,999 in Bezug zu Fläche F2 – Antastung nach unten Fläche F4 Ergebnis: Maß 21,001 in Bezug zu Fläche F3 Mahr GmbH • Digimar 817 CLM... -
Seite 76: Automatisch Distanz Setzen
Weitere Messung – Antastung nach unten Fläche F3 Ergebnis: Maß 39,001 und Distanz zu Fläche F2 Abstand 12,998 wird angezeigt Im Display wird das aktuelle Merkmal und gleichzeitig die Distanz zur vorherigen Antastung angezeigt Mahr GmbH • Digimar 817 CLM... -
Seite 77: Relativer Nullpunkt
Antastung nach unten Fläche F4. Flache F4 wurde zu „Null“ gesetzt. ⇒ Ergebnis Wert 0,000 wird angezeigt Siehe Werstück-Nullpunkt 01 Alle weiteren Merkmale sind in Bezug zur Fläche F4 zu verstehen bis ein weiterer Werkstück-Nullpunkt gesetzt, oder Nullpunkt 01 gelöscht wird. Mahr GmbH • Digimar 817 CLM... -
Seite 78: Absoluter Nullpunkt
Es werden immer die aktuellen Merkmale angezeigt, die eine sinnvolle Berechnung zulassen. Die dritte Merkmalanzeige C wird nur bei der Winkel- und Koordinatenberechnung im 2D-Modus benötigt. – Merkmal A – Merkmal B – Merkmal C Mahr GmbH • Digimar 817 CLM... -
Seite 79: Löschen, Speichern Und Drucken Von Messwerten
! 5.1.2 Eingabe löschen – Den Cursor mit den Pfeiltasten nach der zu löschenden Ziffer positionieren – Mit „CE-Taste“ die Ziffer löschen Hinweis: Weitere Funktionen zum Thema „Löschen“ finden Sie unter Kapitel 6.14.7, Lösch-Menü Mahr GmbH • Digimar 817 CLM... -
Seite 80: Speichern Von Messwerten
– USB-Kabel mit USB Schnittstelle Typ B am Höhenmessgerät und an einer USB-Schnittstelle am PC verbinden. Hinweis: Die Daten werden unter der folgenden Dateien abgespeichert. ACTUPART.TXT ALLPARTS.TXT Es werden nur die aktuellen Messwerte übertragen! Mahr GmbH • Digimar 817 CLM... - Seite 81 Die Daten werden wieder unter folgenden Dateien abgespeichert. ACTUPART.TXT ALLPARTS.TXT Es werden nur noch die Messwerte übertragen, die noch nicht gespeichert wurden! SELECT.TXT Es werden alle Messwerte, auch die, die schon gespeichert wurden, übertragen! Siehe auch Kapitel 6.13.6 USB-Speicher verwalten Mahr GmbH • Digimar 817 CLM...
-
Seite 82: Drucken Von Messwerten
Seite mit Messwerten aufgefüllt ist wird der Druck gestartet. Mit dem Seitenvorschub kann auch individuell gedruckt werden. 2. Nein = Messwerte werden nicht gedruckt. 3. Werkstück-Speicher = wird sofort gedruckt. Mahr GmbH • Digimar 817 CLM... - Seite 83 Es können nur HP Drucker mit der Druckersprache PCL 3 - GUI verwendet werden. Die Fa. Mahr weist auf den HP 5940 Tintenstrahldrucker im Katalog hin. Dieser Drucker wurde getestet. Für alle anderen Modelle gibt die Fa. Mahr keine Gewähr über eine vollständige Funktion. Mahr GmbH • Digimar 817 CLM...
- Seite 84 Siehe auch Kapitel 6.13.4 Schnittstelle RS232 OUT, 6.13.5 DATA Parameter RS232 Out – 5.3.4 Weitere Erklärungen 1 Merkmal Abwählen 2 Merkmal Auswählen 3 Seitenvorschub 4 Übertragung USB-Drucker 5 Übertragung USB Speicher 6 Übertragung PC (RS232 OUT) Mahr GmbH • Digimar 817 CLM...
- Seite 85 Mit dem Cursor die jeweilige Merkmalnummer anwählen Durch Betätigen der Taste wird das Merkmal wieder aktiviert Seitenvorschub – Der Seitenvorschub kann benutzt werden, wenn z.B. Daten, Grafiken, Merkmale auf ein 2. Blatt gedruckt werden sollen. Mahr GmbH • Digimar 817 CLM...
-
Seite 86: Grundeinstellungen
7. Uhrzeit / Datum 2. DEUTSCH 8. LCD-Einstellungen 3. FRANCAIS 9. Akustisches Signal 4. JAPANESE 10. Auto – AUS 5. CHINESE 11. Quick-Mode 6. Frei wählbare Sprache 12. Rechtwinkligkeit 7. ITALIENISCH 13. Daten und Drucker 14. Fortgeschritten Mahr GmbH • Digimar 817 CLM... -
Seite 87: Uhrzeit / Datum
Gerät länger als der eingegebene 13. Daten und Drucker Wert nicht bedient wird. Das Betätigen einer beliebigen 14. Fortgeschritten Taste schaltet die Hintergrundbeleuchtung wieder ein. Standardeinstellung Auto-Aus 5 min Standardeinstellung Hinterleuchtung 1 min Mahr GmbH • Digimar 817 CLM... -
Seite 88: Quick-Mode
Die Säule des 817 CLM wird nach dem Zusammenbau nicht extra ausgerichtet. Deshalb kann sie auf ihrer Länge von 600 mm eine Abweichung von bis zu 20 µm aufweisen. Beim Bestimmen der Rechtwinklig- keitsabweichung mit einem elektronischen Messsystem werden die Messergebnisse korrigiert. Mahr GmbH • Digimar 817 CLM... -
Seite 89: Daten Und Drucker
7 > Identnummer 8 > 111.222.333 Prüfername Karl Maier Auftragsnummer 300.400.500 -------------------------------------------- Bezeichnung Platte Identnummer 4.123.456 Wird ein Statistikdrucker z.B. MSP2 mit nur 24 Zeichen pro Zeile verwendet, so kann der Protokoll- kopf nicht gedruckt werden! Mahr GmbH • Digimar 817 CLM... -
Seite 90: Protokollkopf Bearbeiten
4. Protokollkopf Formular - bearbeiten 5. Drucker : Papier - Format Zeilen 6. Titelzeile bearbeiten 7. Farbdrucker Ja / Nein 8. Druckeridentifikation F. Maier GmbH, Uferstr. 5 Am Kassenzetteldrucker wird kein Protokollkopf ge- 00112 Musterstadt druckt. Beispiel Mahr GmbH • Digimar 817 CLM... -
Seite 91: Farbdrucker Ja / Nein
5. DATA Parameter RS232 Out Opto RS232 Duplex 6. USB Speicher verwalten 1. Opto RS232 Duplex 2. Anwender RS232 Opto RS232 Duplex beinhaltet eine Baudrate von 4800 Bits und einer eingestellten Parität von 7 Bits. Datenformat: 1234.5678_mm<CR> Mahr GmbH • Digimar 817 CLM... - Seite 92 1. keine Parität 8 Bit 2. gerade Parität 7 Bit Betriebsart PC RS232 1. Handshake ON (CTS) 2. Handshake OFF Die gewünschte Baudrate Übertragungsgeschwindigkeit wählen Startbit Datenbit Parität Stopbit Datenformat wählen: even Abschließend Betriebsart RS232 wählen Mahr GmbH • Digimar 817 CLM...
-
Seite 93: Data Parameter Rs232 Out
2. DATA automatisch ein / aus 1. <-_______ 3. USB Drucker Menü 2. Inhaltsverzeichnis USB Speicher 4. Schnittstelle RS232 Out 3. USB Speicher formatieren 5. DATA Parameter RS232 Out Sind Sie sicher ? 6. USB Speicher verwalten Nein Mahr GmbH • Digimar 817 CLM... -
Seite 94: Fortgeschritten
2. Temp. - Kompensation 2. T. Werkst. = T. Säule 3. Taster kalibrier - Parameter 3. Eingabe T. Werkstück 4. Funktionstasten 5. Passwort eingeben 6. Korrekturen 7. Lösch – Menü Ausdehnungsk. µm/m/° 8. Sprach-Text-Datei importieren (USB) 11.000 Mahr GmbH • Digimar 817 CLM... -
Seite 95: Taster Kalibrier Parameter
7. Lösch – Menü 8. Sprach-Text-Datei importieren (USB) 1. F3: Nullpunkt setzen 2. F3: Durchmesser speichern Es besteht die Möglichkeit spezielle Funktionen zu hinterlegen. Z.B. dass bei einer Bohrungsmessung nur der Durch- messer abgespeichert werden kann. Mahr GmbH • Digimar 817 CLM... -
Seite 96: Passwort Eingeben
Messeinsätze, Messuhren, Messschieber 8. Sprach-Text-Datei importieren (USB) etc. verwendet werden. Die Messgenauigkeit von Mahr-Höhenmessgeräten ist nur mit Standard-Messeinsätzen und der Mahr- Korrekturtabelle gewährleistet. Der Messmitteltyp, mit welchem eine Korrekturtabelle angelegt wurde und die Nummer des Kanals werden gespeichert. Wird ein korrigiertes Messmittel an einen anderen Kanal oder ein anderer Messmittel-Typ an den korrigierten Kanal angeschlossen, so führt der Rechner... -
Seite 97: Werks-Korrektur
6.14.6.5 Korrektur Tabelle drucken 1. <-_______ 2. Werks-Korrektur 3. Anwender-Korrektur Aktuelle Anwender-Korrekturtabelle wird gedruckt. 4. Korr. Z neu anlegen 5. Korr. Tabelle drucken 6. Rechtw. korrigieren Siehe Kapitel 10.4 Kundenkalibrierung 7. Service Menü 8. Embedded service tests Mahr GmbH • Digimar 817 CLM... -
Seite 98: Rechtwinkligkeit Korrigieren
7. Service Menü 8. Embedded service tests Siehe Kapitel 10.4 Kundenkalibrierung 6.14.6.7 Service Menü 1. <-_______ 2. Werks-Korrektur 3. Anwender-Korrektur Dieses Menü ist ausschließlich dem Mahr-Service 4. Korr. Z neu anlegen vorbehalten. 5. Korr. Tabelle drucken Kundendienst Passwort 6. Rechtw. korrigieren 1.000 7. -
Seite 99: Sprach-Text-Datei Importieren (Usb)
1. Automatische Tasterabhebung ein 2. Automatische Tasterabhebung aus Bei der automatischen Tasterabhebung hebt der Taster nach einer Antastung automatisch ab (fest eingestellter Parameter 2 mm). Tasterabhebung aus, bedeutet, dass der Taster nach einer Antastung seine Position beibehält. Mahr GmbH • Digimar 817 CLM... -
Seite 100: Messprogramm
Zählenblock der neuen Namen eingegeben worden. 7. Eingriffsgrenzen (Toleranzen) _____0.100______ 8. Menü Messprogramm Verwaltung 9. Menü Messwertdateien Verwaltung 10. Programm Start Programm speichern PRG1 09:57 04/Sep/06 TEST1 09:59 04/Sep/06 1175 TEST5 10:18 04/Sep/06 Neuer Dateiname TEST1 Mahr GmbH • Digimar 817 CLM... -
Seite 101: Neues Messprogramm Erstellen
Nachdem eine Stichprobe vollständig geprüft wurde, wird der Programmablauf beendet. Aktuelles Merkmal Bei einer Stichprobengröße < 2 wird nichts berechnet (Statistik). Im Display wird links oben die Anzahl der Abläufe und die aktuelle Merkmalnummer angezeigt. Mahr GmbH • Digimar 817 CLM... - Seite 102 Datenauswertung oder bei Einzelwertprotokollen gezielt nach einer bestimmten Werkstücknummer gesucht werden kann. Es ist auch möglich, mehreren Werkstücken dieselbe Nummer zuzuweisen. Nein Die Werkstücknummer, die beim Starten des Messprogramms angezeigt wird, wird nach jeder Messung um 1 erhöht. Mahr GmbH • Digimar 817 CLM...
-
Seite 103: Programmschritt Bearbeiten
Messergebnis des aktuellen das Feld verlassen wird. Ein Programmschritt ohne Messschrittes angezeigt. Mess-, Rechenfunktion gilt als nicht programmiert. Die Funktionen Bohrung, Welle, Nut, und Polar- koordinatenberechnung verwenden 2 Programm- schritte. Der Ausgleichskreis benötigt 3 Programm- schritte. Mahr GmbH • Digimar 817 CLM... - Seite 104 300.400.500 Bezeichnung Platte Mit den Pfeiltasten kann man sich frei auf allen geraden Identnummer 4.123.456 Zeilen bewegen – und ändern. Siehe auch Punkt 6.13.3.3 7.3.5 Speichern Geänderte Daten werden für das aktuelle Programm gespeichert. Mahr GmbH • Digimar 817 CLM...
-
Seite 105: Bestehendes Messprogramm Bearbeiten
7. Eingriffsgrenzen (Toleranzen) Programm laden 8. Menü Messprogramm Verwaltung PRG1 09:57 04/Sep/06 9. Menü Messwertdateien Verwaltung TEST1 09:59 04/Sep/06 1175 10.Programm Start. TEST5 10:18 04/Sep/06 Bytes frei : 60457 Vorgehensweise wie bei „Neues Messprogramm erstellen“. Mahr GmbH • Digimar 817 CLM... -
Seite 106: Eingriffsgrenzen (Messwerte)
STICHPROBE KOMM 4 Alle Werkstücke Werkst: 1 - 9999 Berechnung erfolgt 100 % Kontrolle gefordert Schritt 13. Winkel / x -0,1879 Cpk zu niedrig ! UEG / OEG trotzdem übernehmen Alte UEG / OEG beibehalten Mahr GmbH • Digimar 817 CLM... -
Seite 107: Eingriffsgrenzen (Toleranzen)
Hinweis: Mit dem USB Speicher können Daten expor- 9. Menü Messwertdateien Verwaltung tiert oder importiert werden. 10.Programm START 1. <-_______ 2. Inhaltsverzeichnis 3. Messprogramm löschen 4. Messprogramm umbenennen 5. Programm exportieren (USB Speicher) 6. Programm importieren (USB Speicher) Auswahl der Dateiverwaltung Mahr GmbH • Digimar 817 CLM... -
Seite 108: Inhaltsverzeichnis
5. Programm exportieren (USB Speicher) 6. Programm importieren (USB Speicher) Das entsprechende Programm im Inhaltsverzeichnis markieren und mit ON/OFF-Taste bestätigen. Inhaltsverzeichnis Siehe Kapitel 6.13.3 Inhaltsverzeichnis USB- PRG1 09:57 04/Sep/06 Speicher. TEST1 09:59 04/Sep/06 1175 Bytes frei : 60457 Mahr GmbH • Digimar 817 CLM... -
Seite 109: Programm Importieren (Usb Speicher)
Es erscheint am Display die Meldung „Programm importieren“ Beim Übertragen der Datei, kann es sein, dass die USB Verbindung erst getrennt und dann wieder verbunden werden muss! Siehe Kapitel 6.13.3 Inhaltsverzeichnis USB- Speicher. Mahr GmbH • Digimar 817 CLM... -
Seite 110: Menü Messwertdateien Verwaltung
04/Sep/06 1175 TEST5 10:18 04/Sep/06 Auswählen mit : 2. Antastung oben 114.550 248/8083 Mess. 3/80 3/40 Datei Datensatz- Die 4 2006 Messwert 45.0231 16:05 Werkst: Programm-Schritt: Stichprobe Nr. Werkstück Nr. Sollwert 114.550 0.1000 -0.1000 Mahr GmbH • Digimar 817 CLM... -
Seite 111: Messwertdatei Löschen
3. Messwertdatei anzeigen 4. Messwertdatei drucken umzubenennende Messwertdatei wählen und mit ON/ 5. Messwertdatei löschen OFF-Taste übernehmen. 6. Messwertdatei umbenennen 7. Messwert innerhalb Datei ändern 8. Messwertdatei exportieren (ASCII) Neuer Dateiname Bisher : Prog1 Prog3 Mahr GmbH • Digimar 817 CLM... -
Seite 112: Messwertdatei Innerhalb Der Datei Ändern
Mit den Zifferntasten kann der Messwert verändert 1. Messwert ändern werden. Mit ON/OFF wird der Wert übernommen. Der 2. Kommentarnr. ändern modifizierte Messschritt wird nochmals angezeigt. 3. Alle Elemente ändern Datensatz- Messwert 114.5517 10 9 7 54 Produktions-Dat1 Mahr GmbH • Digimar 817 CLM... -
Seite 113: Messwertdatei Exportieren (Ascii)
7. Excel Format Ja/Nein Programm Excel starten. Datei unter Excel öffnen und unter der Textkonvertierung anpassen. Ohne Excel Format erfolgt die Trennung durch das Im Excel Format erfolgt die Trennung durch das „Komma“ Zeichen. „Semikolon“ Zeichen Mahr GmbH • Digimar 817 CLM... -
Seite 114: Programm Start
Ist ein Messwert nicht plausibel, d.h. er ist außerhalb Sollwert : 115.000 der Toleranz, besteht die Möglichkeit: Nicht plausibel den Messwert zu übernehmen, – zu wiederholen, den Ablauf oder den kompletten Vorgang zu löschen. Mahr GmbH • Digimar 817 CLM... -
Seite 115: Produktionsdaten Bearbeiten
Prod.-Daten bearb.: „Produktionsdaten“ „Ignoriert“ angezeigt. TABELLENNAME Nr. PRODUKTIONSDATENTEXT MASCHINE PRÜFEN ANWENDER SCHNEIDER SCHICHT WERKZEUG MITTEL KUNDE STICHPROBE KOMM 2 Abschließend die ON/OFF-Taste betätigen um die Auswahl zu bestätigen und das Auswahlmenü wieder zu verlassen. Mahr GmbH • Digimar 817 CLM... - Seite 116 / : , * Der gewählte Kommentar wird also nur mit einer komplett gemessenen Stichprobe abgelegt. Werden nie Regelkarten eingesetzt (in keinem der Programme), so kann diese Tabelle wie die fünf anderen benutzt werden. Mahr GmbH • Digimar 817 CLM...
-
Seite 117: Regelkarten Einstellungen
Einzeldaten, wie den Mittelwert und die Standardabweichung 40/5000 Mess. 1/50 Block 1/40 Datei Histogramme werden auf der Grundlage aller mit Hilfe eines Messprogramms gemessenen und gespeicherten Messwerte berechnet, welche die gewählten Sortier- Kriterien erfüllen, siehe „8.4.5 Sortierkriterien“ Mahr GmbH • Digimar 817 CLM... -
Seite 118: Histogramm Und Statistik Anzeigen
Tol Anzahl der Messwerte über der oberen Toleranzgrenze Mittelwert Mittelwert aller gemessenen Werte eines Merkmals Ob.Vertr. Obere Vertrauensgrenze des Mittelwerts. Zeigt in welchen Grenzen der Mittelwert der Grundgesamtheit liegt. Die Wahrscheinlichkeit beträgt 95%. Mahr GmbH • Digimar 817 CLM... - Seite 119 Die Anzahl der in dieser Klasse registrierten Fehler Der prozentuale Anteil dieser Klasse bezogen auf die Summe aller Klassen Gewichtung Die dieser Klasse zugeordnete Gewichtung. Die Gewichte der Klassen werden nur mit „Pareto-Diagramm gewichtet anzeigen“ berücksichtigt. Mahr GmbH • Digimar 817 CLM...
-
Seite 120: Histogramm Und Statistik Drucken
Grenzen von +/- 3 oder +/- 6 Standardabweichungen 1. Steg Mitte 2. Toleranzen begrenzt befinden. 3. +/- 3 SIGMA begrenzt 4. +/- 6 SIGMA begrenzt 5. Sortierkriterien wählen Mahr GmbH • Digimar 817 CLM... -
Seite 121: Regelkarten Menü
Die Qualitätsregelkarte kann auch als Indikator für den eingreifen bzw. die Anzahl der Prüfungen erhöhen und Prozess gesehen werden. Bei der Auswertung einer den Fehler im Prozess suchen. Qualitätsregelkarte muss man zwischen zufälligen und systematischen Einflüssen unterscheiden. Zufällige Mahr GmbH • Digimar 817 CLM... - Seite 122 40 Werkstücke oder Stichproben vorhanden, so werden nur die letzten 40 berücksichtigt. Wurde die Stichprobengröße auf 1 festgelegt, so entspricht jeder berechnete Punkt einem Werkstück. Bei einer Stichprobengröße >1 entspricht jeder berechnete Punkt einer Stichprobe. Mahr GmbH • Digimar 817 CLM...
- Seite 123 Regelkarte gedruckt. Die Kommentare der Stichproben werden immer der Kommentartabelle 6 entnommen. siehe auch Kapitel 8.4.5 Die Texte der gewünschten Kommentare müssen zuvor einmal eingegeben worden sein (siehe auch Kapitel 8.2 „Produktionsdaten bearbeiten“). Mahr GmbH • Digimar 817 CLM...
-
Seite 124: Pareto Menü
Bedeutung sortiert und dann auf der 2. alle Merkmale waagrechten Achse von links nach rechts abgetragen. 3. Attributive Merkmale Über jeder Fehlerkategorie wird eine Säule gezeichnet, 4. Gemessene Merkmale deren Höhe der Häufigkeit des Auftretens bestimmt. Mahr GmbH • Digimar 817 CLM... - Seite 125 PRÜFEN ANWENDER SCHNEIDER 6-Paretodiagramm gewichtet drucken SCHICHT WERKZEUG MITTEL KUNDE Die eingegebenen Gewichtsfaktoren der einzelnen STICHPROBE KOMM 4 Merkmale werden berücksichtigt Alle Werkstücke Werkst: 1 - 9999 (ohne Protokollkopf). 7-Sortierkriterien siehe Kapitel „8.4.5 Sortierkriterien“ Mahr GmbH • Digimar 817 CLM...
-
Seite 126: Kommunikation
Spezifikation entsprechende Geräte dürfen bis zu 100 mA oder 500 mA aus dem USB beziehen, abhängig davon wie viel der Port liefern kann an den sie angeschlossen werden. Geräte mit einer Leistung von bis zu 2,5 W können also über den Bus mitversorgt werden. Mahr GmbH • Digimar 817 CLM... -
Seite 127: Software
Zur Bestimmung der Rechtwinkligkeit mit einem Inkrementaltaster 9.1.6 SUB D – Schnittstelle 25-polig Verbindung Messsäule mit dem Rechner. Software Für die Datenübertragung bietet Ihnen Mahr zwei Softwarevarianten an. Unabhängig können Sie ihre eigene Software verwenden für das Höhenmessgerät und entsprechend der Schnittstellenbeschreibung betreiben. 9.2.1 MarCom Standard oder Professional Messwertübernahme direkt in MS Excel (ab Version 97) oder in eine... - Seite 128 Anschluss eines Null-Modem Kabel am Höhenmessgerät an der RS232 OUT Schnittstelle und einer freien COM-Schnittstelle (COM1-COM4) am Null-Modem Kabel Optoface Bestell-Nr. 7024634 Einstellungen am Höhenmessgerät Format ASCII Baudrate 9600 Datenformat keine Parität 8 Bit Handshake Kein Mahr GmbH • Digimar 817 CLM...
-
Seite 129: Zusatzfunktionen
Achten Sie darauf, dass die richtige COM-Schnittstelle angegeben und „Others“ markiert ist. – „Select file“ anwählen. markieren – Die aktuelle Revision markiern und öffnen. Das Programm lädt die Textdatei und ist somit bereit für die Übertragung. Mahr GmbH • Digimar 817 CLM... - Seite 130 „send file“ erscheint in der Eprom-Software Der Datentransfer dauert je nach Größe des Software-Updates ca. 5-10 Minuten. Ein schwarzer Balken am Höhenmessgerät und ein blauer Balken in der Software zeigt den aktuellen Datentransferzustand an. Mahr GmbH • Digimar 817 CLM...
-
Seite 131: Initialisierung Des Internen Speichers
Es erscheint im Display die Meldung „Delete all data“. Die Initialisierung läuft und alle Parameter werden in den Orginalzustand gesetzt. Es erfolgt die Abfrage nach Sprache – Einheit – Auflösung – Uhrzeit - Datum Mahr GmbH • Digimar 817 CLM... -
Seite 132: Einspeichern Weiterer Sprachen
1. <-_______ 12. Rechtwinkligkeit 2. Temp.-Kompensation 13. Daten und Drucker 3. Taster kalibrier - Parameter 14. Fortgeschritten 4. Funktionstasten 5. Passwort eingeben 6. Korrekturen 7. Lösch - Menü 8. Sprach-Text-Datei importieren (USB) 9. Antastung Parameter Mahr GmbH • Digimar 817 CLM... - Seite 133 Copy „FOREIGN.H“ on file system DOS Then press any key to read the file to leave, Press on CE! Wird unter Punkt 6. Sprache die „freie Sprache angewählt“ und die Sprachdatei fehlt, erscheint folgender Fehler. Flash empty Mahr GmbH • Digimar 817 CLM...
-
Seite 134: Kundenkalibrierung
10.4 Kundenkalibrierung 10.4.1 Z-Achse korrigieren Die Messgenauigkeit von Mahr-Höhenmessgeräten ist nur mit Standard-Messeinsätzen und der Mahr- Korrekturtabelle gewährleistet, siehe auch Kapitel 6.14.6.3. Einstellungen Entprellzeit = 1,0 Antastgeschwindigkeit = 8 mm/s MENU Starten 13. Daten und Drucker 14. Fortgeschritten 5. Passwort eingeben 6. -
Seite 135: Messprogramm Erstellen
Programm-Taste drücken PROG 1. <-_______ 2. Lernprogramm erstellen 3. Neuese Messprogramm erstellen Standard-Toleranzen: _____0.010______ Programm speichern PRG1 09:57 07/Feb/07 TEST1 10:59 07/Feb/07 TEST5 10:18 04/Sep/06 Neuer Dateiname KORREKT1 Zurück zum „Menü Messen“ Alles löschen Mahr GmbH • Digimar 817 CLM... - Seite 136 Mit „On-Off“-Taste“ bestätigen. Alle Sollwerte anpas- sen. Nach dem letzten Merkmal mit „Abbruch-Taste“ das Menü verlassen und speichern der geänderten 1. <-_______ Werte. 2. Prog.-Kopf bearb. 3. Prog.-Schritt bearb. 4. Protokollkopf bearb. 5. Speichern Mahr GmbH • Digimar 817 CLM...
-
Seite 137: Messprogramm Starten Und Korrekturwerte Übernehmen
Passwortvergabe Zur Sicherheit besteht die Möglichkeit MENU unter „Menü“ ein Passwort zu vergeben um die Daten vor fremdem 13. Daten und Drucker 14. Fortgeschritten Zugriff zu schützen 5. Passwort eingeben 6. Korrekturen 7. Lösch-Menü Mahr GmbH • Digimar 817 CLM... - Seite 138 13. Daten und Drucker 14. Fortgeschritten 5. Passwort eingeben 6. Korrekturen 7. Lösch-Menü 2. Werks-Korrektur 3. Anwender-Korrektur * 4. Korr. Tabelle neu anlegen Anwender-Korrektur Korr. nur Z Achse Korr. nur Rechtwink. Z-Achse + Rechtwink. Mahr GmbH • Digimar 817 CLM...
- Seite 139 Taster nach oben bewegen. Im Display wird der tatsächliche Fehler der Säule angezeigt. In der Graphikanzeige ist der maximale und minimale Wert ersichtlich. Anwender-Korrektur aktiviert Korrekturwert Passwortvergabe und Drucken siehe Z-Achse korrigieren! Mahr GmbH • Digimar 817 CLM...
-
Seite 140: Selbsthilfe, Wartung Und Pflege
Anzeigefeld. 10. Datenübertragung funktioniert Einstellungen im Menü unter 6.13 Falsche Einstellungen Daten und Drucker nicht. Falsches Datenverbindungskabel. vornehmen.Verbindungskabel Mit RS232 OUT verbinden. (RS232 oder USB) korrekt mit Schnittstelle am PC und Höhenmessgerät verbinden. Mahr GmbH • Digimar 817 CLM... - Seite 141 Schlitten automatisch nach oben. Wenn ein Hindernis im Weg ist fährt und neu starten. das Gerät keinen Referenzpunkt an. 19. Zählfehler Der Schlitten wurde zu schnell Gerät neu starten mit bewegt > als 600 mm/sec. Referenzpunktfahrt Mahr GmbH • Digimar 817 CLM...
-
Seite 142: Wartung Und Pflege
Der Ladezustand der Akkus wird im rechten oberen Teil der Displayanzeige mit einem Batteriesymbol angezeigt. Komplett schwarz – Akku geladen, komplett weiß – Akku leer. Beispiel für den Ladezustand Akku ist zu ca. 60% geladen. Mahr GmbH • Digimar 817 CLM... - Seite 143 Stecker mit dem Akkupack verbinden, Abb. 4. – Blechabdeckung mit den beiden Rändelschrauben montieren. – Neuen Akkupack ans Netzgerät hängen und min. 5 Stunden laden. Achtung Bitte verwenden Sie ausschließlich den spezifizierten Akkupack ! Mahr GmbH • Digimar 817 CLM...
-
Seite 144: Zubehör
15 g 4429226 18,8 31,2 Zylindertaster 15 g 4429227 18,8 31,2 Kegeltaster 25 g 4429228 18,8 25,2 38,2 Messeinsatz K4/30 102g 7023813 Messeinsatz K6/40 102g 7023816 Messeinsatz K10/60 102 g 7023810 Messeinsatz K10/100 102g 7023615 Mahr GmbH • Digimar 817 CLM... - Seite 145 817 h1 817 h2 KM 2 27,5 100,5 46,5 119,5 P1514 817 h4 MarCator 1086 817 h3 Z10/31,2 817 h5 Mahr GmbH • Digimar 817 CLM...
- Seite 146 130 g 4337020 817 h4 Messträger K4/30-K10/100 231g 4429220 817 h5 Messträger mit Gelenk (ohne Taster) 318g 4429454 TMT 120 S Tiefenmesstaster M2,5 / M2 333g 4429421 TMT 120 Tiefenmesstaster M2,5 / M2 333g 4429221 Mahr GmbH • Digimar 817 CLM...
- Seite 147 Ersatz Akku 4,8V 7000mAh NiMh 4862931 Netzteil EURO FW 7555M/08 4102766 Adapter UK 1717618 9101328 Adapter US 1717715 4102778 MSP 2 Statistikdrucker 4102040 Datenkabel an 817 CLM 7024634 HP-Tintenstrahldrucker 5940 USB 4429015 USB-Kabel 1,5 m 4883216 Mahr GmbH • Digimar 817 CLM...
-
Seite 148: Technische Daten
-10 °C...60 °C Zulässige relative Luftfeuchtigkeit (Betrieb) max.. 65% (nicht kondensierend) Zulässige relative Luftfeuchtigkeit (Lager) max.. 65 % (nicht kondensierend) Gewicht 25 kg 30 kg 35 kg Thermometer / Sensor Fehlergrenze +/- 0,5 °C Mahr GmbH • Digimar 817 CLM... - Seite 149 14“ x 11“ x 29“ 600 mm 350 mm x 280 mm x 980 mm 24“ 14“ x 11“ x 39“ 1000 mm 350 mm x 280 mm x 1380 mm 40“ 14“ x 11“ x 54“ Mahr GmbH • Digimar 817 CLM...
-
Seite 150: Stichwortverzeichnis
Messablauf ........28, 31, 34, 100, 114 Einstellblock ..........26, 36-38, 95 Messbereich .......... 44-47, 55, 135 Einzeltakt-Ablauf ............101 Messbereichserweiterung........46-47 Entprellzeit ........... 86, 98, 134 Messeinsatz ......... 15, 96, 144-146 Eprom-Update-Software ........129, 131 Messergebnis ............19 Mahr GmbH • Digimar 817 CLM... - Seite 151 Software Update ........25, 129-130 Sortierkriterien ..........121-125 Sprache ..........25, 86, 98-99, 131 Statistik ..............115ff Statistikdrucker ............ 84, 89 Steg ............36-38, 49, 99 Stichprobe ......101-102, 115-117, 122-123 Symbole ..............21-24 Symmetrie ..............74 Mahr GmbH • Digimar 817 CLM...
