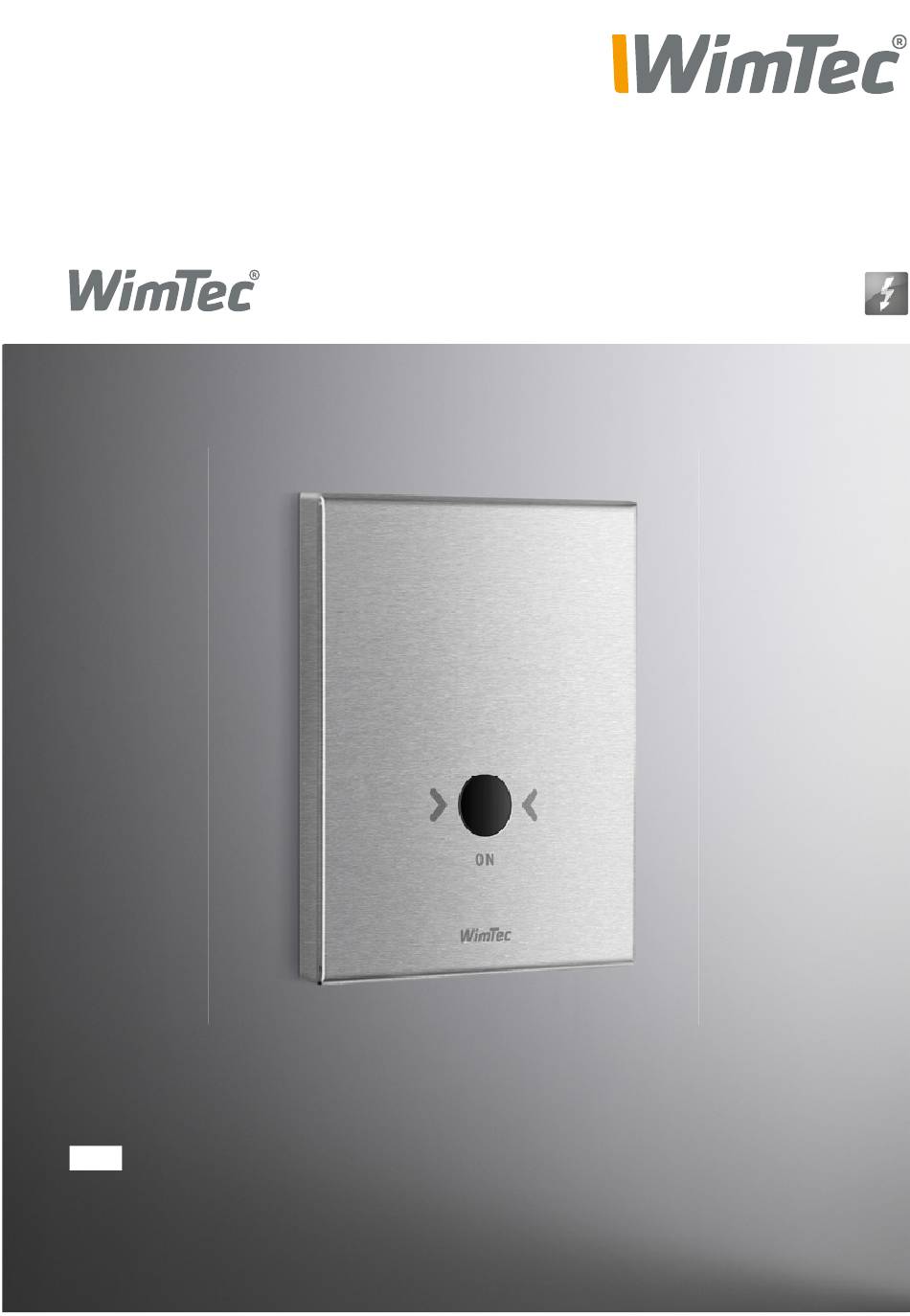

- Seite 1 PROOF S5 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF S5 - 12 V Edelstahl Art.Nr. 121 834 Chrom Art.Nr. 121 841... -
Seite 3: Inhaltsverzeichnis
Montage ..................9 Bedienung ................12 Einschalten ................12 Ausschalten................12 Reinigungsstopp ..............13 Funktionsbeschreibung ............14 Abschalt-Automatik ..............14 Warmlauf ................. 15 Intelligente Freispül-Automatik ..........16 Spülstoppzeit ................17 Nachlaufzeit ................17 Ersatzteile ................18 WimTec PROOF S5 Duschearmatur... -
Seite 4: Technische Daten
PROOF S5 Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich: 30 cm bis 70 cm einstellbar Nah-Ansprechbereich: ca. 3 cm Warmlauf: aktivierbar | deaktivierbar, für 30 s Spülstoppzeit:... -
Seite 5: Abmessungen
Alle Maße in mm 25,5 Fliese Abgang Putz Kopfbrause R 1/2“ IG 25,5 min 98 max 120 Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge Achtung: Netzteil nicht im Rohbauset oder eventuellen Schutzbereichen anbringen. WimTec PROOF S5 Duschearmatur... -
Seite 6: Legende
Dip-Schalter zum Einstellen der Funktionen Status-LED Anschluss 12 V Intervall-Regler Spannungsversorgung Zeit-Regler Infrarot-Sensor mit Kontroll-LED Reichweiten-Regler 1 2 3 4 5 6 Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec PROOF S5 Duschearmatur... -
Seite 7: Funktionseinstellung
Abschalt-Automatik Seite 14 Seite 15 Warmlauf Intelligente Freispül-Automatik Seite 16 Freispül-Dauer (ON = 20 s / = 10 s) Seite 17 Nachlaufzeit (ON = 5 s / = 2 s) Seite 17 Funktion bereits werksseitig voreingestellt. WimTec PROOF S5 Duschearmatur... -
Seite 8: Rohbauset
PROOF S5 Rohbauset Abgang Kopfbrause Magnetventil für Kopfbrause Schmutzsieb und Rückfl ussverhinderer Absperrventil 12 V= bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Schutzbereichen anbringen! Eingang kaltes bzw. vorgemischtes Wasser WimTec PROOF S5 Duschearmatur... -
Seite 9: Montage
ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Rohbauschutz abnehmen. Vorstehenden Teil des Rohbaukastens fliesenbündig abschneiden. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. 4. Schmutzsieb entfernen. Vorabsperrung öffnen, Vorspülung durchführen und Vorabsperrung wieder schließen. WimTec PROOF S5 Duschearmatur... - Seite 10 Montagerahmen mit den 4 beiliegenden Schrauben befestigen. Magnetventil mit Elektronikmodul verbinden. Elektro-Anschluss am Elektronikmodul herstellen (+/- Polung beachten!). 12 V Stromversorgung anstecken und Spannungsversorgung einschalten (Sicherheitsschließimpuls des Magnetventils erfolgt). Gewünschte Funktions-Einstellungen am Elektronikmodul vornehmen (siehe Seite 7). WimTec PROOF S5 Duschearmatur...
- Seite 11 PROOF S5 Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Elektronikmodul in die dafür vorgesehene Aussparung einsetzen. Vorabsperrung öffnen Frontplatte aufsetzen (auf Kabelführung achten!). Frontplatte mit Sicherungsschraube befestigen und Funktionstest durchführen. WimTec PROOF S5 Duschearmatur...
-
Seite 12: Bedienung
Nach Ablauf der eingestellten (DIP 2 = ON, siehe Seite 14) des ON/OFF-Tasters wird Spülstoppzeit (siehe Seite 7) Nach dem Verlassen des der Wasserfl uss gestoppt. schaltet die Dusche ab. Ansprechbereichs schaltet die Dusche automatisch ab. WimTec PROOF S5 Duschearmatur... -
Seite 13: Reinigungsstopp
Zum vorzeitigen Beenden die Hand erneut an den Infrarotsensor heranführen (ca. 3 cm) und verweilen. 5 min | Nach 3-maligem Blinken ist der Reinigungsstopp beendet und die Armatur geht nach einer Sicherheitszeit von 3 s wieder in den Normalbetrieb über. WimTec PROOF S5 Duschearmatur... -
Seite 14: Funktionsbeschreibung
Ablauf der Nachlaufzeit (siehe Seite 17) wird der Wasserfl uss automatisch gestoppt. Hinweis: Wenn der Benutzer bei aktivierter Abschalt-Automatik unabsichtlich den Ansprechbereich beim Duschen verlässt, 30 - 70 cm wird empfohlen die verlängerte Nachlaufzeit von 5 s zu aktivieren (DIP 6 = ON). WimTec PROOF S5 Duschearmatur... -
Seite 15: Warmlauf
Durch antippen des ON/OFF-Tasters, bei aktivierter Warmlauf-Funktion, wird der Wasserfl uss gestartet und für 30 s aufrechterhalten. Hinweis: Tritt während dieser 30 s der Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche wieder in den Normalbetrieb über. WimTec PROOF S5 Duschearmatur... -
Seite 16: Intelligente Freispül-Automatik
Spülung für die eingestellte Dauer (siehe Dip 5, Seite 17) ausgelöst. 10 s oder 20 s Hinweis: Befi ndet sich ein Benutzer im Ansprech- bereich, löst die Freispül-Automatik erst 2 min nach dem Wegtreten aus. 30 - 70 cm WimTec PROOF S5 Duschearmatur... -
Seite 17: Spülstoppzeit
Es kann zwischen 2 vordefi nierten Nachlaufzeiten (5 s bzw. 2 s) gewählt werden (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 14). Stellung „ON“ = Nachlaufzeit beträgt 5 s. Stellung „OFF“ = Nachlaufzeit beträgt 2 s (voreingestellt). WimTec PROOF S5 Duschearmatur... -
Seite 18: Ersatzteile
231 205 Montagerahmen 122 220 Schmutzsieb 119 770 Elektronikmodul 125 825 O-Ring 122 695 Frontplatte, Edelstahl 123 609 Schmutzsieb-Abdeckung 119 794 Frontplatte, Chrom 123 616 Sanitäroberteil 123 562 Netzteil 1-fach 117 899 Netzteil 5-fach 113 792 WimTec PROOF S5 Duschearmatur... - Seite 20 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
