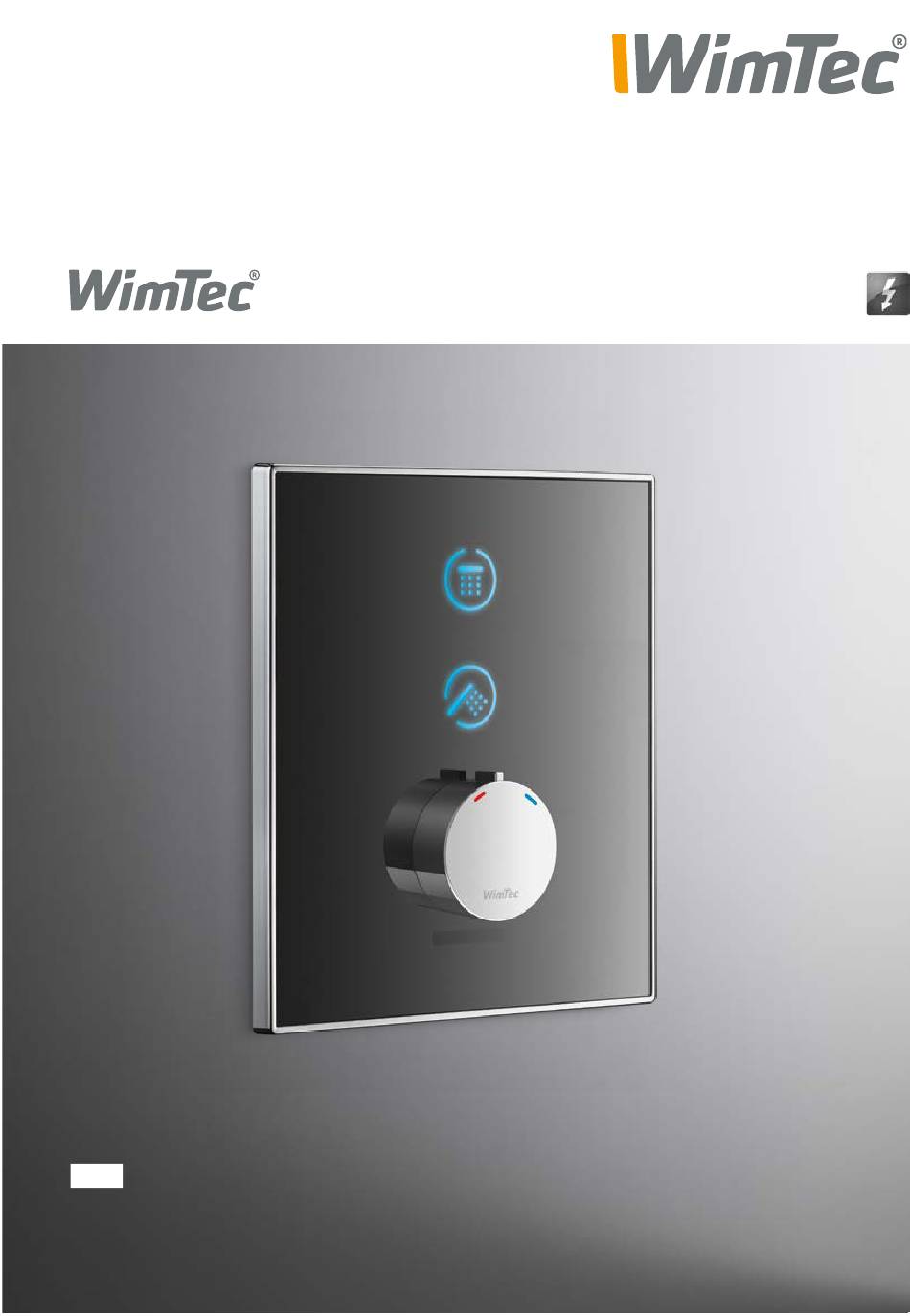

- Seite 1 OCEAN S7 | S7 TD Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Touch-Tronic-Funktion kommen. Um dies vor- beugend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. Diese Anleitung ist gültig für folgende Produkte: Es gelten die WimTec OCEAN S7 - TD 12 V Art.Nr. „Allgemeinen Installationsbedingungen“ unter www.wimtec.com. schwarz 128 086 weiß... -
Seite 3: Inhaltsverzeichnis
OCEAN S7 | S7 TD Inhalt Seite Technische Daten ..............4 Abmessungen ..............5 Legende ................6 Frontplatte ................. 6 Elektronikmodul ................. 6 Funktionseinstellung ............7 Einstellregler ................7 DIP-Schalter ................7 Bus-System ................8 Rohbauset ................9 Montage ................10 Bedienung | Funktionsbeschreibung ......... -
Seite 4: Technische Daten
OCEAN S7 | S7 TD Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Ansprechbereich: 30 cm bis 70 cm einstellbar Warmlauf: aktivierbar, für 30 s Spülstoppzeit: 10 s bis 20 min einstellbar... -
Seite 5: Abmessungen
Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge Achtung: Netzteil nicht im Rohbauset oder eventuellen Schutzbereichen anbringen. Leitung für WimTec Bus-System: 2 x 1,5 mm2, LIYCY, YSLCY-OZ oder ähnliche Kabel, max. 1000 m Gesamt-Kabellänge. Montagehinweis: Für die einwandfreie Funktion bei aktivierter Abschalt-Automatik ist zu beachten, dass die Armatur unterhalb des Duschkopfes montiert ist und der Benutzer von der Infrarotsensorik erfasst wird. -
Seite 6: Legende
OCEAN S7 | S7 TD Legende Frontplatte: AquaCap-Taste zum Ein-/Aus- schalten der Regendusche. AquaCap-Taste zum Ein-/Aus- schalten der Handbrause. Thermostatgriff zur Temperaturregelung mit Taste zum Entriegeln der 38 °C Sicherheitssperre Infrarot-Sensor für die Benutzer- erkennung (Ansprechbereich) Elektronikmodul: Anschluss Magnetventil MW Kopfbrause... -
Seite 7: Funktionseinstellung
OCEAN S7 | S7 TD Funktionseinstellung Einstellregler: 1200 Intervall-Regler Zeit-Regler Reichweiten-Regler für die Freispül-Automatik, für den Sicherheitsspülstopp, für den Ansprechbereich, 24 h voreingestellt 1 min voreingestellt 70 cm voreingestellt (3 h bis 48 h einstellbar). (10 s bis 20 min einstellbar). -
Seite 8: Bus-System
OCEAN S7 | S7 TD Bus-System nur bei TD-Ausführung Armaturen-Adressierung: Schlüssel- WimTec CONTROL Armaturen Adress- schalter (max. 10 möglich) Potentiometer Achtung: Es können pro Adresse (0-9) max. 10 Armaturen zugewiesen werden. Daraus ergibt sich, dass max. 100 Armaturen über C1: zB Funktion Reinigungsstopp C2: zB Funktion Therm. -
Seite 9: Rohbauset
OCEAN S7 | S7 TD Rohbauset 12 V= Abgang Kopfbrause Magnetventil für Kopfbrause Magnetventil für Handbrause Magnetventil für thermische Desinfektion (nur bei TD Ausführung) Vorabsperrungen (bei Auslieferung geschlossen) Schmutzsieb und Rückflussverhinderer Thermostat Fixierschraube zum Anschluss des Kabels für den Potentialausgleich... -
Seite 10: Montage
OCEAN S7 | S7 TD Montage Rohbauschutz abnehmen. ACHTUNG! Vorstehenden Teil des Rohbaukastens fliesenbündig Folgende Schritte unbedingt abschneiden. in beschriebener Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. . Wasserzuleitung absperren. Beide Vorabsperrungen mit einem Inbus SW 4 öffnen. - Seite 11 OCEAN S7 | S7 TD Montage ≤ 1 Nm Adapter für Thermostat mit Inbus 2,5 montieren (Pfeil nach oben ausrichten). Blindstopfen mit Schraubenschlüssel (SW 17) entfernen und Magnetventile einschrauben. Achtung: Auf korrekte Positionen der Magnetventile achten, siehe Legende Seite 9.
- Seite 12 OCEAN S7 | S7 TD Montage Gewünschte Funktions- und Adress-Einstellungen am Elektronikmodul vornehmen (siehe Seite 7 bzw. Seite 8). ACHTUNG! Folgende Schritte unbedingt Montagerahmen mit Infrarot-Sensorik und Glas-Frontplatte an in beschriebener Reihenfolge die Elektronik anschließen (auf Markierungen achten). Elektro- ausführen! nikmodul seitlich oder oben im UP-Kasten einlegen.
-
Seite 13: Bedienung | Funktionsbeschreibung
OCEAN S7 | S7 TD Bedienung Einschalten: 1. Benutzererkennung 2. Dusche einschalten 3. Wasserabgabestelle Der Benutzer tritt in den Durch Antippen der ge- wechseln Ansprechbereich (siehe wünschten Wasserabgabe- Durch Antippen der ge- Seite 7), die AquaCap- stelle wird diese aktiviert: wünschten Wasserabgabe-... -
Seite 14: Reinigungsstopp
OCEAN S7 | S7 TD Bedienung Reinigungsstopp: Dient zum Deaktivieren der Armatur für ungestörtes Reinigen. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an den Raum zwischen den beiden AquaCap-Sensortasten. Die AquaCap-Icons blinken schnell und nach dem Entfernen des Magnetstiftes ist der Reinigungs- stopp aktiviert. -
Seite 15: Funktionsbeschreibung
OCEAN S7 | S7 TD Funktionsbeschreibung Verbrühschutz: DIP Schalter 1, nur bei TD Ausführung 3 4 5 6 Dient zum automatischen Stoppen der Warmwasserspülung (TD), sobald ein Benutzer im Ansprechbereich der Armatur erkannt wird (nur bei TD Ausführung). Hinweis: Eine starke Dampfentwicklung vor der Armatur kann zu einem unbeabsichtigten Abbruch der Warmwasserspülung (TD) führen. -
Seite 16: Abschalt-Automatik
OCEAN S7 | S7 TD Funktionsbeschreibung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Dient zum automatischen Stoppen des Wasserflusses sobald der Benutzer den Ansprechbereich des Duschpaneels verlässt. = Abschalt-Automatik aktiviert. Stellung „ON“ = Abschalt-Automatik deaktiviert (voreingestellt). Stellung „OFF“ Abschalt-Automatik: Sobald der Benutzer den Ansprechbereich verlässt und... -
Seite 17: Warmlauf
OCEAN S7 | S7 TD Funktionsbeschreibung Warmlauf: DIP Schalter 3 2 3 4 5 6 Dient zum Freispülen der Warmwasserleitung über die Kopfbrause, ohne dass der Benutzer vor der Dusche im Ansprechbereich verweilen muss (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 16). -
Seite 18: Freispül-Automatik
OCEAN S7 | S7 TD Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Dient zum automatischen Freispülen der Wasserzuleitungen über die Kopfbrause, um bei längerer Nichtbenutzung das Wachstum mikrobieller Erreger wie Legionellen zu hemmen und die Gesundheit der Nutzer zu schützen. -
Seite 19: Freispül-Dauer
OCEAN S7 | S7 TD Funktionsbeschreibung Freispül-Dauer: DIP Schalter 5 2 3 4 5 6 Legt die Laufzeit der automatischen Freispülung fest. DIP-Schalter 5 „ON“ = Laufzeit der automatischen Freispülung beträgt 20 s. DIP-Schalter 5 „OFF“ = Laufzeit der automatischen Freispülung beträgt 10 s (voreingestellt). -
Seite 20: Gezielte Warmwasser-Spülung (Td)
Zentrale Auslösung mehrerer Armaturen über WimTec Bus-Leitung mittels WimTec CONTROL (siehe Seite 8): Die Auslösung der TD erfolgt über einen Schlüsselschalter oder eine GLT, die über das WimTec 2-Draht Bus-System mit dem WimTec CONTROL Bus- Modul verbunden sind. Hinweis: Zentrale Einstellung der TD wie Dauer, Pause zur Einwirkung und Mischwasser-Nachspülung erfolgt über das Bus-Modul WimTec CONTROL. -
Seite 21: Led-Signale
OCEAN S7 | S7 TD LED Signale Beschreibung der Signal-Typen: Blinkcode Bedeutung oberes AquaCap-Icon dauerleuchten, Kopfbrause aktiv unteres pulsiert oberes AquaCap-Icon pulsiert, Handbrause aktiv unteres dauerleuchtet beide AquaCap-Icons beginnen Reinigungsstopp aktivieren/aktiv abwechselnd zu blinken Beide AquaCap-Icons blinken schnell Reinigungsstopp beenden... -
Seite 22: Fehleranalyse
OCEAN S7 | S7 TD Fehleranalyse Störung Ursache Behebung Wasser läuft nicht AquaCap-Sensortaste lässt Verschmutzung (z.B. Kalk) der Glasoberfläche, sich schwer auslösen reinigen Netzausfall Stromversorgung überprüfen AquaCap-Icons blinken Reinigungsstopp (siehe Seite 14) abwechselnd Wasserzuleitung und Vorabsperrungen kein Wasser überprüfen/öffnen Magnetventil verschmutzt... -
Seite 23: Wartung/Service
OCEAN S7 | S7 TD Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Stromversorgung trennen. Vorabsperrungen mit Inbus Glas-Frontplatte in umgekehr- SW 4 schließen. ten Montageschritten abmon- tieren (siehe Seite 12). Magnetventil reinigen | tauschen ≤ 1 Nm Infrarot-Sensor und Magnet- Magnetventil(e) mit der Hand Ventilfilter unter fließendem... - Seite 24 OCEAN S7 | S7 TD Wartung | Service Rückflussverhinderer oder Vorfilter reinigen/tauschen Vorfilter mit Steckschlüssel Korbfilter herausnehmen und Rückflussverhinderer mit SW 10 lockern und vorsichtig unter fließendem Wasser reini- Seegeringzange herausnehmen gen oder ggf. tauschen. und ggf. tauschen. herausziehen. Anschließend Montage durch- führen (siehe Seite 12).
- Seite 25 OCEAN S7 | S7 TD Wartung | Service Infrarot-Sensor tauschen Infrarot-Sensor vom Elektronik- Montagerahmen mit integrier- Danach weitere Montage- schritte durchfürhen (siehe modul abstecken. tem Infrarot-Sensor lösen und gegen neuen Montagerahmen Seite 12). austauschen. Steckverbindung von Infrarot- Sensor und Elektronikmodul herstellen (auf Markierungen achten).
-
Seite 26: Ersatzteile Rohbauset
OCEAN S7 | S7 TD Ersatzteile Rohbauset Beschreibung Art.Nr. Magnetventil (1 Stk.) 128 833 Rückflussverhinderer und Vorfilter Set Kaltwasser 131 130 Thermostat komplett 131 154 Adapter für Thermostat 120 547 Rückflussverhinderer und Vorfilter Set Warmwasser 131 147 Schmutzfilter (1 Stk.) -
Seite 27: Ersatzteile Duscharmatur
OCEAN S7 | S7 TD Ersatzteile Duscharmatur Beschreibung Art.Nr. Elektronik-Modul 133 622 Elektronik-Modul für thermische Desinfektion 133 639 Glas-Frontplatte weiß/chrom 133 660 Glas-Frontplatte schwarz/chrom 133 677 Magnetstift 124 385 Thermostatgriff 115 536 Sicherungsschraube 113 877 Netzteil (1-fach) 117 899 Netzteil (5-fach) 113 792 Sensor inkl. - Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
