Bedienungsanleitung

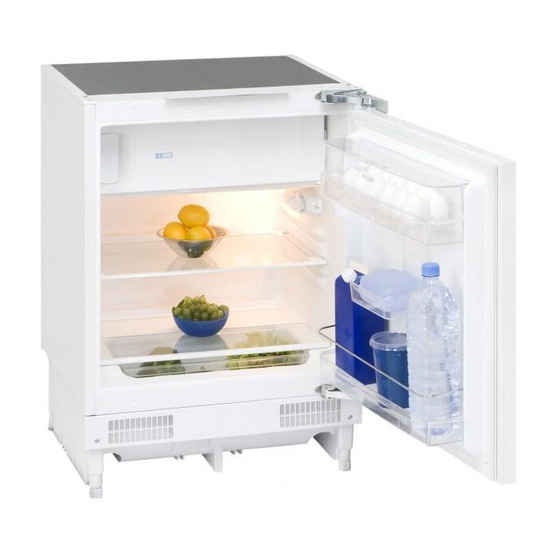

Unterbaukühlschrank
UKS130-1 A+
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit –
Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts-
erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort
verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
UKS130-1A+
Version E1.1 DE 10/2013
Seite 1 von 28
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit UKS130-1 A+
Inhaltszusammenfassung für exquisit UKS130-1 A+
- Seite 1 UKS130-1 A+ Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts- erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung bitte gut durchlesen. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Ihr Beitrag Zum Umweltschutz
13.1 Seitenwechsel der Gefrierfachtür ............22 Betriebsgeräusche ................. 22 Störungen….. Störungsbehebung ............23 Kundendienst ..................23 Allgemeine Garantiebedingungen ............25 Technische Angaben................27 Produktdatenblatt für Haushaltkühlgeräte ..........28 Ihr Beitrag zum Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2002 / 96 / EC - WEEE Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. -
Seite 4: Wichtige Gebrauchs- Und Sicherheitshinweise
Wichtige Gebrauchs- und Sicherheitshinweise 2.1 Sicherheitshinweise Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise WARNUNG Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu... -
Seite 5: Besondere Sicherheitshinweise
Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden. 2.3 Besondere Sicherheitshinweise Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten WARNUNG Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten. WARNUNG Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. -
Seite 7: Aufstellen
Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall. Verpackungsmaterial Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1. 4.1 Aufstellen Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. - Seite 8 (Masse in mm) Abbildung 1 Abbildung 2 Nach dem Einsetzen des Gerätes in die Nische (Abb. 3) müssen Sie seine Höhe mithilfe der 4 einstellbaren Füße regulieren (Abb. 4). Die Höhe kann zwischen 82 und 87 cm reguliert werden Abbildung 3 UKS130-1A+ Version E1.1 DE 10/2013 Seite 8 von 28...
-
Seite 9: Montage Der Türplatte
Abbildung 4 MONTAGE DER TÜRPLATTE 1. Die oberen Befestigungsflansche aus der Gerätetür entfernen (Abb. 5). 2. Die Flansche wie im Diagramm (Abb. 6) gezeigt, an der Türplatte befestigen. Abstand A wird von der oberen Kante der Gerätetür bis zur unteren Kante der Arbeitsplatte errechnet. -
Seite 10: Montage Des Sockels
Abbildung 6 Das Gerät mithilfe der dafür vorgesehenen oberen Befestigungslöcher (Abb. 7) an der unteren Arbeitsfläche festschrauben MONTAGE DES SOCKELS WARRNUNG Das Originallüftungsgitter muss unbedingt verwendet werden, um den Betrieb des Gerätes nicht zu beeinträchtigen. Der Sockel muss ebenso mindestens 25 mm von der Gerätetür entfernt positioniert werden. UKS130-1A+ Version E1.1 DE 10/2013 Seite 10 von 28... -
Seite 11: Nivellieren
Wenn die Nische des Gerätes eine Höhe von A = 820mm hat und der Sockel eine Höhe von = 100mm, kann der Sockel ohne weitere Änderung angebracht werden. Wenn die Sockelhöhe über a = 100m, b – 150mm ist, dann muss sie auf eine Höhe von a = 100mm und b = 150mm mit einer Breite von a = 580mm gekürzt werden. -
Seite 12: Geräteausstattung
Geräteausstattung Lieferumfang: 1Glasabstellregal,1 Gemüseschale, Bedienungsanleitung Betrieb 6.1 Gerät einschalten Schalten Sie das Gerät am Temperaturregler ein, er befindet sich an der rechten Seite des Innenraumes. Zum Einschalten des Gerätes, den Temperaturregler von “0” nach rechts auf die gewünschte Kühltemperatur drehen. ... -
Seite 13: Die Lagerung Von Lebensmitteln
eine höhere Stufe oder bei Bedarf höher, um die gewünschte Kühltemperatur zu halten. Sollte sich bei einer hohen Temperaturregler-Einstellung Reif auf der Rückseite bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Stufe zu stellen. Nach längerer Nichtbenutzung des Gerätes, den Temperaturregler auf die höchste Stufe drehen siehe oben „Geräte einschalten“(6.1). - Seite 14 Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden. Zum Verpacken eignen sich: Frischhaltebeutel und –Folien welche für Lebensmittel geeignet sind Spezielle Hauben aus Kunststoff mit Gummizug ...
- Seite 15 Der Gefrierraum ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln. VORSICHT Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw. EXPLOSIONSGEFAHR! Lagern Sie keine Plastikflaschen im Gefrierfach. Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach.
-
Seite 16: Eiswürfel Herstellen
7.3 Eiswürfel herstellen Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen (Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten. -
Seite 17: Gerät Ausschalten
Ziehen Sie den Netzstecker Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum. Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen. ... - Seite 18 WARNUNG Das Gerät darf während der Reinigung nicht am STROMNETZ angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungs- Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen. WARNUNG Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
-
Seite 19: Leuchtmittel Auswechseln
11 Leuchtmittel auswechseln WARNUNG Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen. Leuchtmitteldaten: 220-240V, max. 15W Zum Auswechseln des Leuchtmittels, Schraube herausdrehen (modellabhängig). Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen. Defektes Leuchtmittel auswechseln. ... -
Seite 20: Türanschlagwechsel
Die Temperatur nicht kälter als notwendig einstellen trägt zu einer optimalen Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7°C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden. Halten Sie den Kondensator - das Metallgitter an der Geräterückseite – immer sauber. Ein regelmäßiges reinigen minimiert den Energieverbrauch Ihres Gerätes (je nach Gerätebauart eventuell nicht zugänglich). - Seite 21 Die Stopfen (1) vom Gerät entfernen, anschließend das Scharnier (2) von der Gerätetür lösen und das Scharnier (3) öffnen. Die Gerätetür (4) vorsichtig anheben und behutsam zur Seite stellen. Das Scharnier (5) von dem Gerät lösen und zur Seite stellen. Die Stopfen (1), oben auf der gegenüberliegenden Seite anbringen.
-
Seite 22: Seitenwechsel Der Gefrierfachtür
13.1 Seitenwechsel der Gefrierfachtür Die Gefrierfachtür ein wenig öffnen. Mit einem kleinen Schraubendreher die Feder in der Öffnung des unteren Türlagers leicht nach oben drücken und die Tür vollständig aus dem Lager herausheben. Die Abdeckkappe (M) auf entgegen gesetzter Seite positionieren. Die Gefrierfachtür um 180°... -
Seite 23: Störungen
15 Störungen….. Störungsbehebung STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN 1. Innenbeleuchtung Das Leuchtmittel ist Wechseln Sie das Leuchtmittel funktioniert nicht, aber defekt. aus (siehe Kapitel 11). Kompressor läuft. 2. Es steht Wasser im Der Wasserabflusskanal Reinigen Sie den Wasserabfluss- Gerät ist vollständig kanal und das Abflussrohr geschlossen. - Seite 24 Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können: 1 Modell 2 Version 3 Batch 4 EAN Typenschild (Das Typenschild ist im Innenraum des Gerätes.) die vollständige Anschrift und Telefon- Nr., die Fehlerbeschreibung. Zuständige Kundendienstadresse EGS GmbH Dieselstrasse 1...
-
Seite 25: Allgemeine Garantiebedingungen
17 Allgemeine Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 26 Schutzvorschriften eines anderen EU-Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 27: Technische Angaben
18 Technische Angaben Modell UKS130-1 A+ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen Automatisch Lampenleistung [W] Elektrischer Anschluss [V/Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] 0.70 Gewicht netto [kg] 32,3 EAN-Nummer 4016572009798 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten. -
Seite 28: Produktdatenblatt Für Haushaltkühlgeräte
20 Produktdatenblatt für Haushaltkühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell UKS 130-1 A+ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt Gefrierfach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen kg/24h Klimaklasse ⁵) N~ST...
