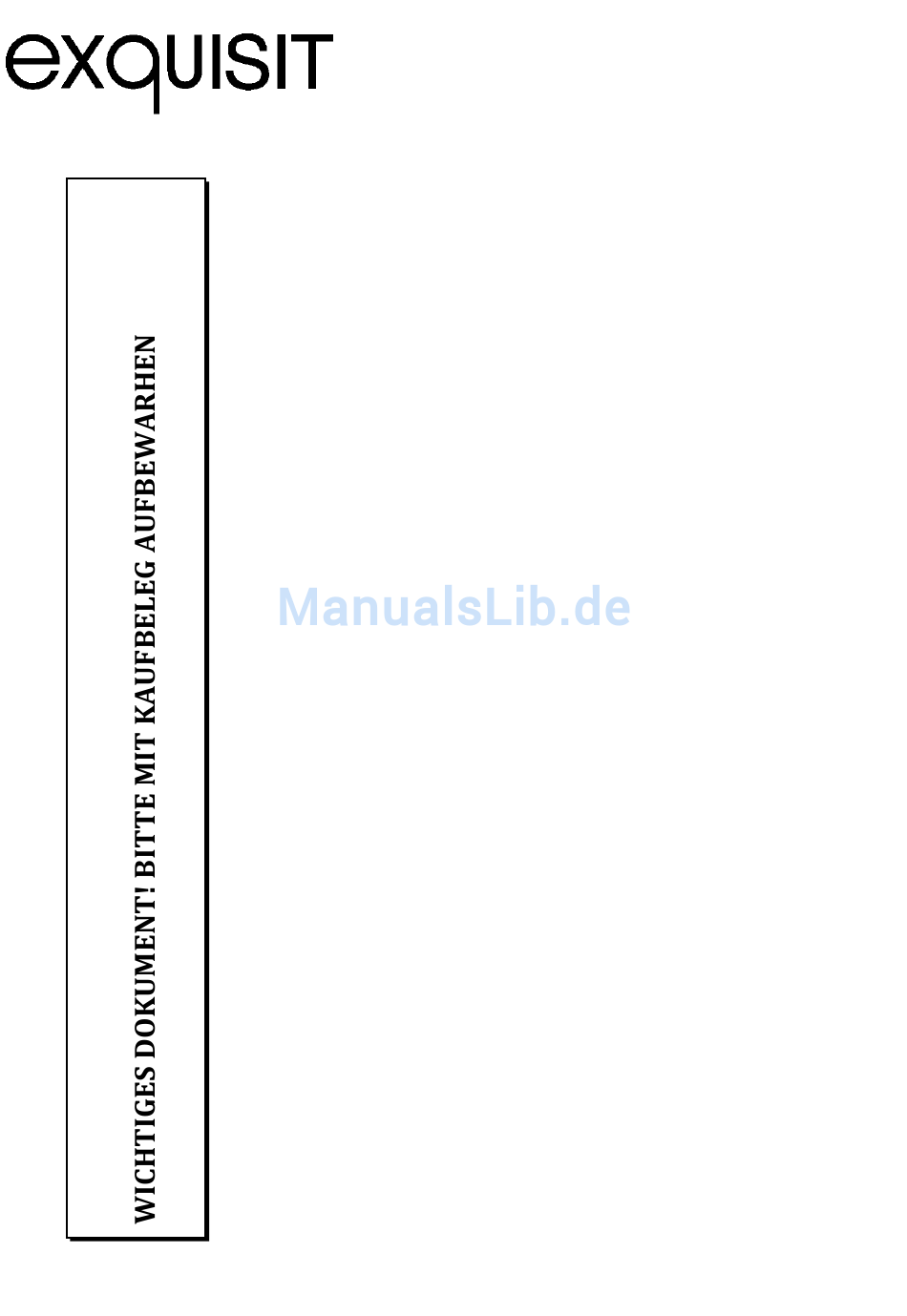

Bedienungsanleitung
Unterbau Kühlschrank
UKS115-8A+
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut
gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten
Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste
technische Ansprüche mit praxisgerechtem Bedienkomfort
verbindet– wie andere Exquisit - Geräte auch, die zur vollen
Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.
UKS115-8A+
Version E1.0 DE 02/2014
Seite 1 von 26
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit UKS115-8A+
Inhaltszusammenfassung für exquisit UKS115-8A+
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung bitte gut durchlesen. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Ihr Beitrag Zum Umweltschutz
Betriebsgeräusche ................. 20 Störungen….. Störungsbehebung ............21 Kundendienst ..................21 Allgemeine Garantiebedingungen ............23 Technische Angaben................25 CE-Konformitätserklärung ..............25 Produktdatenblatt für Haushaltkühlgeräte ..........26 Ihr Beitrag zum Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2002 / 96 / EC - WEEE Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. -
Seite 4: Wichtige Gebrauchs- Und Sicherheitshinweise
Wichtige Gebrauchs- und Sicherheitshinweise 2.1 Sicherheitshinweise Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise WARNUNG Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu... -
Seite 5: Besondere Sicherheitshinweise
Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose. Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen. -
Seite 6: Bestimmungsgemäße Verwendung
Vorgehen bei beschädigtem Kühlkreislauf: offenes Feuer und Zündquellen unbedingt vermeiden den Raum, in dem das Gerät steht, gut durchlüften Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. -
Seite 7: Aufstellen
Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen sowie die Styroporteile von hinten (Gerätegitter / modellabhängig), eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes. - Seite 8 Unterbau Nach dem Einsetzen des Gerätes in die Nische müssen Sie seine Höhe mithilfe der 4 einstellbaren Füße regulieren. WICHTIG Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen die Lüftungsöffnungen der Geräteabdeckung nicht abgedeckt oder zugestellt werden, auch nicht durch den Aufbau von Einbaumöbeln! Um eine ausreichende Belüftung zu gewährleisten, ist es wichtig, dass der Abstand zwischen Wand und Gerätevorderkante nicht kleiner als 60 cm ist.
-
Seite 9: Dekorplatte Wechseln
4.2 Dekorplatte anbringen Zubehörmaterial 1 Rahmen Träger(4 Stk) 2 Schrauben 10 Stk. (ST3.9x16) Den unteren Träger des Rahmens (5) mit 3 Schrauben an der Gerätetür unten befestigen (7). Die Schrauben sollten nicht zu fest angezogen werden, da eventuell Verstellungen notwendig sein könnten ... -
Seite 10: Geräteausstattung
Geräteausstattung Lieferumfang 1x verstellbare Glasablagen 1x Glasplatte über der Gemüseschale 1x Gemüseschale 3x Türfächer Bedienungsanleitung Bezeichnung 1 Gefrierfachtür 2 Temperaturregler 3 Glasabstellregal 4 Gemüsefach 5 Oberes-Türfach (Eierablage) 6 Türfächer Betrieb Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen. -
Seite 11: Temperatur Einstellen
6.2 Temperatur einstellen WICHTIG Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. -
Seite 12: Die Lagerung Von Lebensmitteln
Die Lagerung von Lebensmitteln 7.1 Anordnung der Abstellregale Das Glasabstellregal im unteren Teil des Gerätes, über der Gemüseschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten. Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. - Seite 13 Nahrungsmittel vor dem Aufbewahren abdecken (insbesondere Nahrungsmittel, die Gewürze enthalten). Gekochte Nahrungsmittel und kalte Gerichte usw. müssen gut abgedeckt sein und können in einer beliebigen Position im Gerät aufbewahrt werden. Stellen Sie warme Lebensmittel erst nach dem Abkühlen in den Kühlschrank. ...
-
Seite 14: Eiswürfel Herstellen
VORSICHT Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw. EXPLOSIONSGEFAHR! Lagern Sie keine Plastikflaschen im Gefrierfach. Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen. - Seite 15 Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen Kühlen ohne Abtauphase führt. Die Temperatur im Kühlschrank würde zu stark sinken auf unter 0°C und Getränke und frische Lebensmittel würden gefrieren. Durch die Vereisung der Rückwand nimmt der Energieverbrauch sehr stark zu und die Effizienz des Gerätes sinkt.
-
Seite 16: Gerät Ausschalten
Gerät ausschalten Zum Abschalten des Gerätes den Temperaturregler auf Stellung „0“/Min drehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden: Lebensmittel entnehmen. Temperaturregler auf Stellung „0“/Min drehen. Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege) ... -
Seite 17: Leuchtmittel Auswechseln
WICHTIG Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Butter-säure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen. Keine scheuernden Reinigungsmittel verwenden. Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern. ... -
Seite 18: Tipps Zur Energieeinsparung
Tipps zur Energieeinsparung Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch. Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. -
Seite 19: Türanschlagwechsel
Türanschlagwechsel VORSICHT Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR! Das Gerät mit einer zweiten Person etwas nach hinten kippen ... -
Seite 20: Betriebsgeräusche
Bevor das Gerät wieder in Betrieb genommen wird, durch Öffnen und Schliessen der Tür kontrollieren, ob alle Teile richtig montiert sind, gegebenenfalls nachjustieren, damit die Türdichtung vollständig dicht am Geräterahmen anliegt. Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen prüfen. -
Seite 21: Störungen
Störungen….. Störungsbehebung STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN 1. Innenbeleuchtung Das Leuchtmittel ist Wechseln Sie das Leuchtmittel funktioniert nicht, aber defekt. aus (siehe Kapitel 11). Kompressor läuft. 2. Es steht Wasser im Der Wasserabflusskanal Reinigen Sie den Gerät ist vollständig Wasserabflusskanal und das geschlossen. - Seite 22 Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können: 1 Modell 2 Version 3 Batch 4 EAN Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.) die vollständige Anschrift und Telefon- Nr., ...
-
Seite 23: Allgemeine Garantiebedingungen
Allgemeine Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 24 Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 25: Technische Angaben
Technische Angaben Modell UKS115-8A+ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen Automatisch Lampenleistung [W] Elektrischer Anschluss [V/Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] 0.80 Gewicht netto [kg] EAN Nr. [Farbe] 4016572016833 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten. CE-Konformitätserklärung Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der... -
Seite 26: Produktdatenblatt Für Haushaltkühlgeräte
Produktdatenblatt für Haushaltkühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell UKS 115-8 A+ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt Gefrierfach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen kg/24h Klimaklasse ⁵) N ~ ST...
