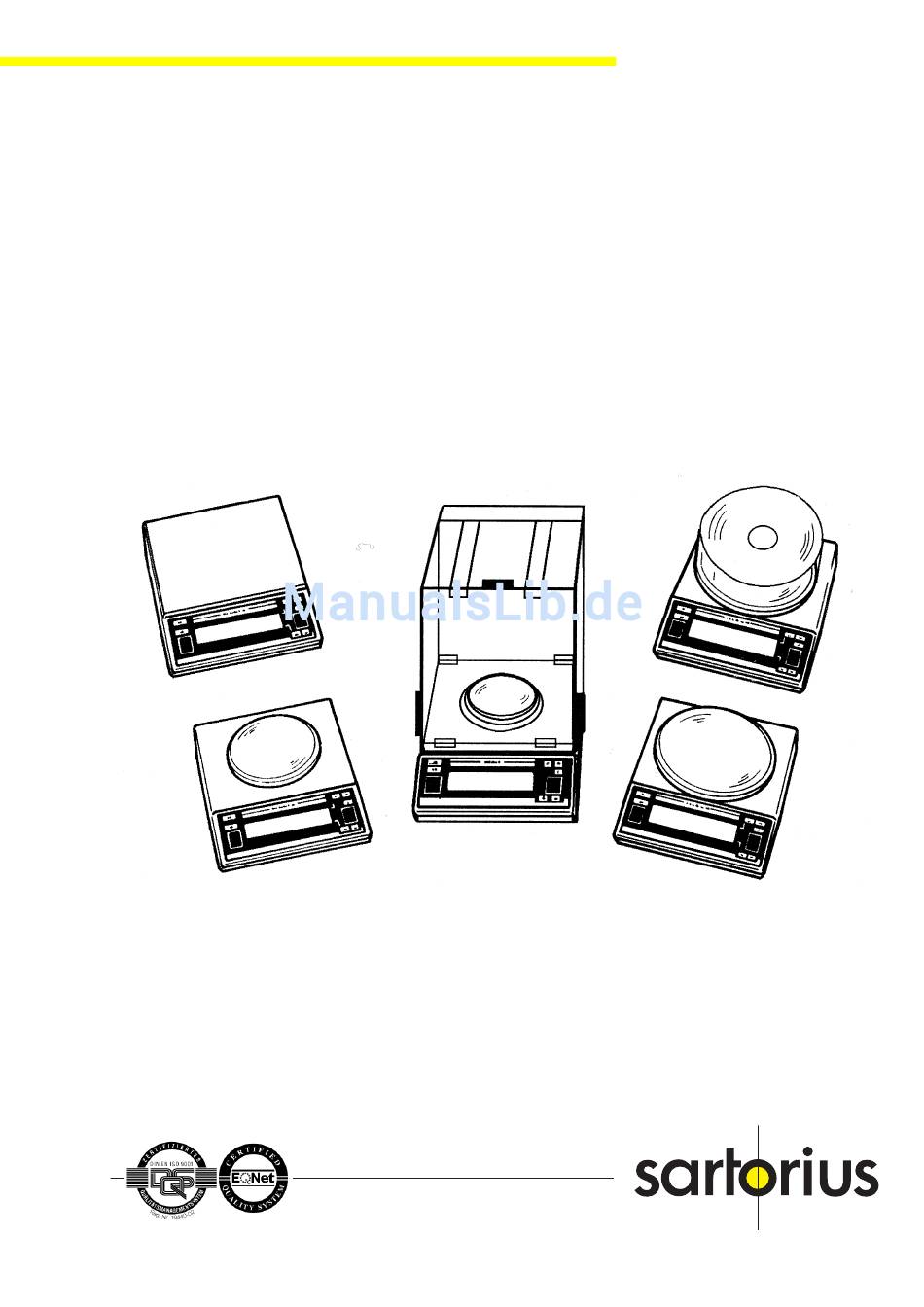

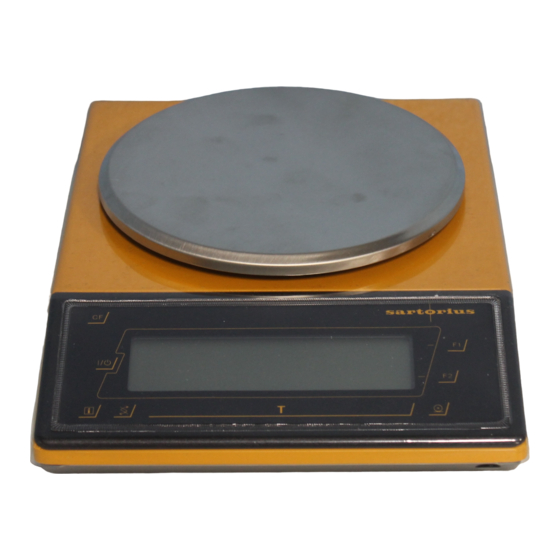

- Seite 1 W--5026-d02112 Sartorius LC / AC - Waagen Service-Handbuch DIN EN ISO 9001 Sartorius AG, Weighing Technology Sartorius AG, Wägetechnik...
-
Seite 3: Inhaltsverzeichnis
Begleitende Literatur Bedienung und Handhabung Tastenfunktionen Einstellung Waagenbetriebsmenü Anzeigen von Hard- und Software - Version BPI-Mode aktivieren Funktionsbeschreibung Blockschaltbild Wägeprinzip Die Waagenelektronik Justieren der LC- /AC- Waagen Justierreihenfolge Vorlast Ecklast Linearität Kennwert Justierung Reparatur Wägesystem Elektronik Fehlermeldungen Fehlercode - Liste... -
Seite 4: Allgemein
Allgemein Die Sartorius LC / AC - Waagen gibt es in verschiedenen Ausführungen: 1. Standard Ausführung (1990 - 1993) 2. Modifizierte Ausführung (1993 - 1994): – Modell xxxxx-00V1 – neue Analogplatinen (erkennbar an der fehlenden EMV-Abschirmbox (siehe auch Service - Information Nr. 5/1993) 3. -
Seite 5: Bedienung Und Handhabung
LC / AC – Waagen Bedienung und Handhabung Tastenfunktionen Standard Facelift löscht bzw. unterbricht Programmabläufe zwei Funktionen möglich: kurzer Tastendruck: Information und Dokumentation gespeicherter Werte langer Tastendruck: Referenzwerteinstellung bei Prozentwägen und Zählen. Ein-/ Ausschalttaste Printtaste Wägebereich - Umschalttaste Tariertaste Funktionstaste zum Aufruf der ersten Programm - Applikation. -
Seite 6: Anzeigen Von Hard- Und Software - Version
Anzeigen von Hard- und Software - Version – Waage mit [ON/OFF]–Taste aus- und wieder einschalten. – Während des Aufleuchtens aller Anzeigesegmente kurz die [Info]–Taste betätigen. – In der Anzeige erscheint ca. 3 Sek. lang die Hard- und Software-Version, wobei die erste Ziffer die Hardware - Generation und die letzten beiden die Software - Version angeben. -
Seite 7: Funktionsbeschreibung
– ist für alle AC- und LC-Waagen gleich. Netzteilplatine – ist abhängig vom Waagen- gehäuse, gleiches Gehäuse bedeutet auch gleiche Platine. – Programmierte Hauptplatinen können unter Angabe von Waagen-Type und Serien-Nr. direkt bei SARTORIUS Göttingen oder beim nächsten SARTORIUS Reparatur - Center angefordert werden. -
Seite 8: Justieren Der Lc- /Ac- Waagen
Die Versorgung der Waage ist über einen großen Spannungsbereich von 12V bis 30V DC, also neben dem Steckernetzgerät auch über einen 12V-Akku möglich. Justieren der LC- / AC - Waagen Justier - Reihenfolge Bei jeder Neuaufstellung, Wartung oder Reparatur, kontrollieren und justieren, falls notwendig: 1. -
Seite 9: Vorlast
Meßbereich (z.B. 2 V DC bzw. 200 mV DC). Weicht die gemessene Vorlastspannung von den Angaben in den " Justierdatenblättern für LC- / AC-Waagen " ab, so ist ein Abgleich der Vorlast erforderlich. – Befindet sich die gemessene Vorlastspannung im Bereich der angegebenen Spannung, sollten Sie, bevor Sie die weiteren Justierschritte (Ecklast, Linearität und Kennwertjustierung) durchführen, die Waage... -
Seite 10: Ecklast
Ecklast kontrollieren Hinweise: Die im Folgenden beschriebene Vorgehensweise der Ecklastkontrolle ist angelehnt an die Sartorius - Werknorm 1-150 Pkt. 1.5.1 »Ecklastprüfung an 5 Punkten«. Dieser unterliegen auch alle in den »Justierdatenblättern für LC-/ AC-Waagen« angegebenen Ecklastwerte. – Die Daten für Ecklastprüfgewicht, Durchmesser, Ecklastprüffläche und Toleranz entnehmen Sie bitte den "... - Seite 11 – Prüfgewicht nacheinander auf die Pos. B - C setzen und bei Stillstand und ggf. geschlossenem Windschutz den jeweiligen Anzeigewert mit Vorzeichen notieren. – Übertragen Sie nebenstehende Skizze bitte entsprechend auf LC- / AC- Waagen mit runder Waagschale. Beispiel (LC 6200 S): Pos.
-
Seite 12: Linearität
– Übertragen Sie nebenstehende Skizze bitte entsprechend auf LC- / AC- Waagen mit runder Waagschale. Beispiel (LC 6200 S): Pos. 1 Tara 0.00 g Pos. 4 + 0.07 g Pos. 5 – 0.05 g – Justieren Sie immer beide Seiten gleichmäßig, d.h. die Einstellungs- änderung beider Ecklastschrauben muß... - Seite 13 LC / AC – Waagen – Tariertaste mindestens 3 Sek. drücken, bis in der Anzeige » c – e « (Justieren extern) oder » c – i « (Justieren intern - bei Waagen mit internem Justiergewicht) über dem Gewichtswert und » cal « links neben der [F1]–Taste erscheint.
-
Seite 14: Reparatur
Reparatur Wägesystem Welche Systeme werden in LC- / AC-Waagen eingesetzt? – Das "Kleine Blocksystem" kommt in LC-Waagen zum Einsatz. – Das "Messing-System" aus der MP8 Universal-Serie (z.B.: U 6100 S) wird ebenfalls in LC-Typen eingesetzt. – Das "Messing-Analysen-System" der früheren Analytic-Reihe (z.B.: A 200 S) ist auch das System für die AC-Waagen. -
Seite 15: Elektronik
Werkzeuge: MC1- Server oder Personal - Computer (bzw. Laptop) mit Software - Tools und die normalen Service - Werkzeuge. Fehlermeldungen Bei den LC- / AC-Waagen werden während der Einschaltroutine und auch während des Betriebes Testroutinen durchgeführt. Diese dienen zur Erken- nung auftretender Bedien- und Hardwarefehler. -
Seite 16: Fehlercode-Liste
Fehlercode-Liste Fehlercode Bedeutung Abhilfe Ebene 0x Allgemeine Waagenfehler 1.Block Err 01 Anzeigeüberlauf, d. h. der auszugebende Waagenbetriebsmenü mit Menü Code 9–1 (Menü- Reset) Wert ist in der Anzeige nicht darstellbar. zurücksetzen, »Waagenbetriebsmenü aufrufen und einstellen« (siehe Kapitel ). Err 02 Nullpunktfehler beim Start der Justierfunktion, Stellen Sie sicher, daß... - Seite 17 LC / AC – Waagen Fehlercode Bedeutung Abhilfe Ebene 5x Allgemeine Waagenfehler 2. Block Err 50 Über- oder Unterlauf Temperatur- Meßergebnis der TK-Schaltung liegt außerhalb der kompensations - Wandler Toleranz. TK-Fühler oder Hauptplatine defekt (Tausch). Err 53 Ausfall Temperaturkompensations Es kommt kein Meßergebnis von der TK-Schaltung am Wandler AOC an.
- Seite 18 Fehlercode Bedeutung Abhilfe Err 99 IAC- Versionsnummer ungleich dem EEPROM-Eintrag Ebene 1xx Hardwarefehler im KDC- Bereich Err 101 Keyboard Kurzschluß Spalte 1 ggf. Taste gedrückt oder Defekt der Anzeigeplatine bzw. Tastaturfolie (Tausch Anzeigeeinheit). Err 102 Keyboard Kurzschluß Spalte 2 ggf. Taste gedrückt oder Defekt der Anzeigeplatine bzw. Tastaturfolie (Tausch Anzeigeeinheit).
- Seite 19 LC / AC – Waagen Fehlercode Bedeutung Abhilfe Err 249 EEPROM-Checksum - Test Justiergewicht Es ist noch kein Gewichtswert für das interne Justiergewichtabgelegt worden oder die Daten sind fehlerhaft " Internen Justiergewichtswert überschreiben "! Err 251 Versorgungsspannung zu hoch bei die vorgeschriebene Toleranz für die Versorgungs-...
- Seite 20 Toleranzliste zur Überprüfung wägetechnischer Daten Nur verbindlich unter Einhaltung der Meßvorschriften in den Arbeitsanweisungen WKD-037 und WKD-038 Reproduzierbarkeit Ecklast Linearität Kennwertgenauigkeit iso CAL DKD Wiederholbarkeit DKD Außerm. Belastung DKD Richtigkeit Zulässige Zulässige Zulässige Zulässige nein Taralast Prüflast Wäge- Ables- Justier- Modell Prüflast Prüflast...
- Seite 21 Toleranzliste zur Überprüfung wägetechnischer Daten Nur verbindlich unter Einhaltung der Meßvorschriften in den Arbeitsanweisungen WKD-037 und WKD-038 Reproduzierbarkeit Ecklast Linearität Kennwertgenauigkeit iso CAL DKD Wiederholbarkeit DKD Außerm. Belastung DKD Richtigkeit Zulässige Zulässige Zulässige Zulässige nein Taralast Prüflast Wäge- Ables- Justier- Modell Prüflast Prüflast...
- Seite 22 Toleranzliste zur Überprüfung wägetechnischer Daten Nur verbindlich unter Einhaltung der Meßvorschriften in den Arbeitsanweisungen WKD-037 und WKD-038 Reproduzierbarkeit Ecklast Linearität Kennwertgenauigkeit iso CAL DKD Wiederholbarkeit DKD Außerm. Belastung DKD Richtigkeit Zulässige Zulässige Zulässige Zulässige nein Taralast Prüflast Wäge- Ables- Justier- Modell Prüflast Prüflast...
- Seite 23 Toleranzliste zur Überprüfung wägetechnischer Daten Nur verbindlich unter Einhaltung der Meßvorschriften in den Arbeitsanweisungen WKD-037 und WKD-038 Reproduzierbarkeit Ecklast Linearität Kennwertgenauigkeit iso CAL DKD Wiederholbarkeit DKD Außerm. Belastung DKD Richtigkeit Zulässige Zulässige Zulässige Zulässige nein Taralast Prüflast Wäge- Ables- Justier- Modell Prüflast Prüflast...
- Seite 24 Toleranzliste zur Überprüfung wägetechnischer Daten Nur verbindlich unter Einhaltung der Meßvorschriften in den Arbeitsanweisungen WKD-037 und WKD-038 Reproduzierbarkeit Ecklast Linearität Kennwertgenauigkeit iso CAL DKD Wiederholbarkeit DKD Außerm. Belastung DKD Richtigkeit Zulässige Zulässige Zulässige Zulässige nein Taralast Prüflast Wäge- Ables- Justier- Modell Prüflast Prüflast...
