- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Öltester Oilcheck OLK605...
-
Seite 2: Einführung

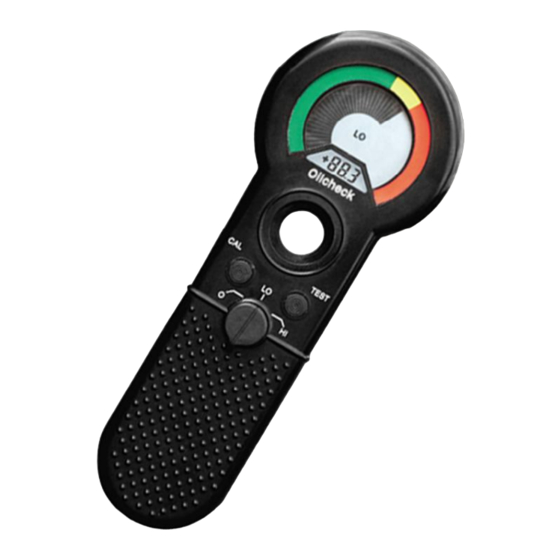

EINFÜHRUNG Das Handprüfgerät OilCheck misst die Folgen von Verunreinigungen und elektrochemischen Veränderungen, die in synthetischen Ölen und in Ölen auf Petroleumbasis auftreten. Es wurde speziell für Maschinenöle entwickelt, kann jedoch auch für Getriebe- und Schmieröle verwendet werden. Das OilCheck TMEH 1 Handgerät kann in vielen Fällen eine Alternative zu langwierigen Laboruntersuchungen sein. -
Seite 3: Technische Daten
TECHNISCHE DATEN CE-Anforderungen alle gültigen Normen erfüllt Geeignete Ölsorten Mineralöle und synthetische Öle Wiederholgenauigkeit besser 5% Anzeige Grün/Rot-Skala und numerische Anzeige (-9999 bis 9999) Anzeigeauflösung HI: 1 LO: 0.6 Batterie 9 V Alkaline, IEC 6LR61 Lebensdauer der Batterie 150 Stunden oder 3.000 Tests Abmessungen (Gerät) 250 x 95 x 32 mm Anzeige... -
Seite 4: Bedienungsanleitung
BEDIENUNGSANLEITUNG Kalibrierung Vor der Kalibrierung ist unbedingt darauf zu achten, dass die Sen- sorzelle sauber und trocken ist. Feuchtigkeit und Verschmutzung wirken sich nachteilig auf die Ergebnisse aus. Kalibrierungen sind grundsätzlich mit in HI- Position geschaltetem Gerät durchzuführen. Die Grün/Rot- Skala wird hauptsächlich zum Testen von Motorölen verwendet. -
Seite 5: Reinigung Des Sensors
Schritt 3 Die Prüf-Taste (TEST) drücken. Das CAL-Symbol verschwindet, ein Segment der Anzeige wird weiterhin angezeigt. Das Gerät ist jetzt anhand der sauberen Probe kalibriert und steht zum Prüfen des Öls in Ihrem System bereit. Achtung: Darauf achten, dass die CAL-Taste nicht eingedrückt wird, da das Gerät hierdurch wieder in den Kalibrierungsmodus... -
Seite 6: Interpretation Der Anzeige
Nach dem Loslassen der Taste bleibt das Ergebnis bis zur Durchführung der nächsten Prüfung auf der Anzeige sichtbar. Zum erneuten Prüfen den Sensor gründlich mit einem sauberen Lappen oder Tuch reinigen. Den Sensor ordnungsgemäß füllen und die Prüf-Taste erneut drücken. Es erscheint der aktuelle Wert auf der Anzeige. -
Seite 7: Wirkung Von Verunreinigung
WIRKUNG VON VERUNREINIGUNG Die normalerweise in Ölen auftretenten Verunreinigungen werden durch Oxydation und Säurebildung verursacht, die während des normalen Betriebs eines Motors auftreten und die sich mit zunehmender Betriebsdauer anreichern. Andere Verunreinigungen entstehen durch übermäßigen Verschleiß oder mechanisches Versagen und sind im Wesentlichen Schmutz, Ruß, Kraftstoff, Wasser, Frostschutzmittel und Metallteilchen. -
Seite 8: Inhaltsverzeichnis
INHALTSANGABE EINFÜHRUNG Funktionsprinzip TECHNISCHE DATEN BEDIENUNGSANLEITUNG Kalibrierung Reinigung des Sensors Prüfen Interpretation der Anzeige WIRKUNG VON VERUNREINIGUNG WICHTIGE INFORMATIONEN WARTUNG OilCheck... -
Seite 9: Wartung
WICHTIGE INFORMATIONEN Für die möglichst genaue Bestimmung der Öl-Qualität sollten folgende Empfehlungen beachtet werden: 1. OilCheck ist sehr feuchtigkeitsempfindlich. Es ist darauf zu achten, dass die Oberfläche des Sensors trocken ist und dass das Gerät nicht bei hoher Feuchtigkeit, Schnee, Regen oder Nebel verwendet wird. - Seite 10 BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
