PCE Instruments CPC- 401 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PCE Instruments Anleitungen
  4. Messgeräte
  5. CPC- 401
  6. Bedienungsanleitung

PCE Instruments CPC- 401 Bedienungsanleitung

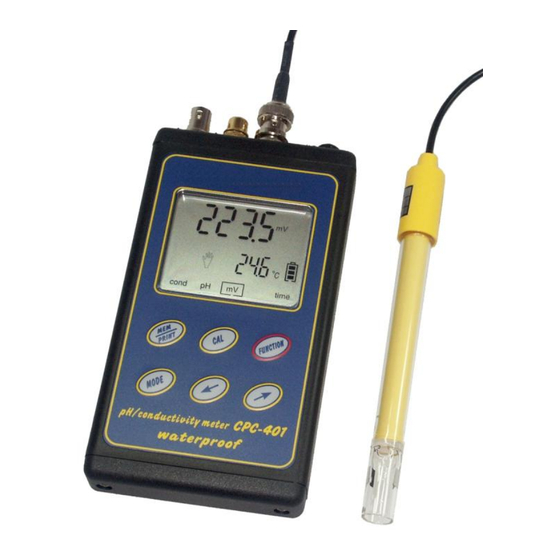

Wasserfestes ph-, leitfähigkeits- und salzgehaltsmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
www.warensortiment.de
pH-, Leitfähigkeits- und Salzgehaltsmessgerät
CPC- 401
Bedienungsanleitung
Wasserfestes
Version 1.0
19.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

Werbung

Inhaltsverzeichnis
