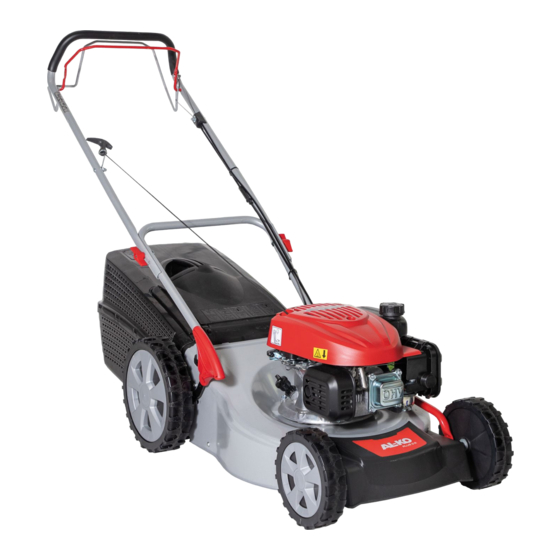

- Seite 1 INFORMATION I MANUALS I SERVICE BENZINRASENMÄHER AL-KO PLUS 3R Betriebsanleitung 03/ 2017 466692_g I 11/ 2016...
- Seite 2 Benzin-Rasenmäher © Copyright 2016 AL-KO KOBER GROUP Kötz, Germany This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without the express permission of the AL-KO KOBER GROUP. Original-Betriebsanleitung...
- Seite 3 466692_g...
- Seite 4 Benzin-Rasenmäher Original-Betriebsanleitung...
- Seite 5 466692_g...
- Seite 6 Benzin-Rasenmäher Tecumseh, Honda, AL-KO Briggs & Stratton Original-Betriebsanleitung...
-
Seite 7: Inhaltsverzeichnis
Zu diesem Handbuch Produktbeschreibung In dieser Dokumentation werden verschiedene Modelle Lesen Sie diese Dokumentation vor der Inbetrieb- von Benzin-Rasenmähern beschrieben. Einige Modelle nahme durch. Dies ist Voraussetzung für sicheres sind mit Grasfangbox ausgerüstet und/oder sind zusätz- Arbeiten und störungsfreie Handhabung. Machen lich zum Mulchen geeignet. - Seite 8 Benzin-Rasenmäher Prallklappe Die Prallklappe schützt vor herausschleudernden Teilen. Starterseil Schnitthöhenverstellung* Start, Stop* Messerkupplung* Radantrieb* Variogetriebe* Sicherheitsbügel Betriebsanleitung Ergonomische Höhenverstellung* Auswurfeinsatz* Füllstandsanzeige* Verschlußklappe* Prallklappe* Mulchkit* Grasfangbox* * je nach Ausführung Symbole am Gerät Achtung! Vor Arbeiten am Schneidwerk Besondere Vorsicht bei der Handhabung. Zündkerzenstecker ziehen.
-
Seite 9: Zusatzsymbole Bei Geräten Mit Elektrostart
nicht an Hängen mit einer Steigung von mehr Zusatzsymbole bei Geräten mit Elektrostart als 20° mähen Achtung! Gefahr durch Stromschlag. Besondere Vorsicht beim Wenden Anschlussleitung von Schneidmessern fern- Nur bei ausreichendem Tageslicht oder künstlicher halten. Beleuchtung arbeiten Gerät vor Wartungsarbeiten oder bei be- Körper, Gliedmaßen und Kleidung vom Schneid- schädigtem Kabel immer vom Netz trennen. -
Seite 10: Montage
Benzin-Rasenmäher (z. B. Zweige, Baumwurzeln) Benzin und Öl nur in dafür vorgesehene Behälter aufbewahren Schnittgut nur bei stehendem Motor entfernen Benzin und Öl nur bei kaltem Moter im Freien ein- Motor / Schneidmesser abschalten, wenn eine an- füllen oder entleeren dere als die zu mähende Fläche überquert wird Nicht bei laufendem Motor Benzin oder Öl einfüllen Gerät niemals mit laufendem Motor heben oder... -
Seite 11: Inbetriebnahme
Einzelrad-Schnellverstellung Inbetriebnahme oder Achsverstellung ( Achtung! 1. Hebel zum Entriegeln zur Seite drücken und halten. Mit losem, beschädigtem oder abgenutztem 2. Hebel nach links oder rechts in die gewünschte Schneidwerk oder Befestigungsteilen darf das Schnitthöhe schieben. Gerät nicht benutzt werden! Führen Sie vor jeder Inbetriebnahme eine Sicht- 3. -
Seite 12: Mähen Mit Grasfangbox
Benzin-Rasenmäher Mähen mit Grasfangbox Mulchen mit Mulchkit (Option) Beim Mulchen wird das Schnittgut nicht aufgesammelt, Achtung - Verletzungsgefahr! sondern verbleibt auf dem Rasen. Der Mulch schützt den Grasfangbox nur bei ausgeschaltetem Motor und Boden vor dem Austrocknen und versorgt ihn mit Nähr- stillstehendem Schneidmesser abnehmen oder stoffen. -
Seite 13: Mähen Mit Seitenauswurf (Option)
Mähen mit Seitenauswurf (Option) Motor starten Achtung - Vergiftungsgefahr! Achtung - Verletzungsgefahr! Motor nie in geschlossenen Räumen laufen Seitenauswurf nur bei ausgeschaltetem Motor und lassen. stillstehendem Schneidmesser abnehmen oder anbringen. Achtung - Verletzungsgefahr! Gerät bei Startvorgang nicht kippen. Seitenauswurf einsetzen Motor nur bei montiertem Messer starten 1. -
Seite 14: Manuelles Starten
Benzin-Rasenmäher Manuelles Starten mit Gasfernbedienung, mit Choke ohne Gasfernbedienung, mit Choke Gasfernbedienung mit Choke Choke 1. Gashebel auf Position stellen ( 14/1). 2. Sicherheitsbügel zum Oberholm herziehen und fest- 1. Choke auf Position 1 stellen ( 13/1). halten ( 17) – Sicherheitsbügel rastet nicht ein. 3. -
Seite 15: Elektrisches Starten (Option)
mit Gasfernbedienung, mit Primer ( Elektro-Start ohne Primer/Choke ( 1. Gashebel auf Position „START“ stellen ( 15/1). Gasfernbedienung Start Stop 2. Sicherheitsbügel zum Oberholm herziehen und festhalten ( 17) – Sicherheitsbügel rastet nicht ein. 1. Gashebel auf Position stellen ( 20/1). -
Seite 16: Motor Ausschalten
Benzin-Rasenmäher Motor ausschalten Radantrieb (Option) Gerät ohne Messerkupplung Achtung! Getriebe nur bei laufendem Motor zuschalten. 1. Gashebel auf Position stellen 20/2) Radantrieb einschalten 2. Sicherheitsbügel loslassen ( 25). 1. Getriebeschaltbügel gegen den Oberholm drücken - Motor schaltet aus. und festhalten ( 22) –... -
Seite 17: Achtung - Verletzungsgefahr
Starterbatterie laden (Option) Starterbatterie wartungsfrei Achtung - Verletzungsgefahr! wird Normalfall Mäher geladen. In Sonderfällen muss die Batterie durch den Benutzer Motor abschalten und den Zündkerzenstecker geladen werden: ziehen. Vor der ersten Inbetriebnahme des Mähers Motor kann nachlaufen. Nach Ausschalten ver- gewissern, dass Motor steht. -
Seite 18: Lagerung
Benzin-Rasenmäher Antriebsritzel ölen Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit Motoröl wechseln Sprühöl einölen 1. Zum Auffangen des Öls einen geeigneten Behälter bereitstellen. Das Getriebe des Radantriebs ist wartungsfrei. 2. Öl über die Öleinfüllöffnung vollständig ablaufen lassen oder absaugen. Gebrauchtes Motoröl umweltfreundlich entsor- gen! Wir empfehlen, Altöl in einem geschlossenen... -
Seite 19: Hilfe Bei Störungen
Hilfe bei Störungen Achtung! Messer und Motorwelle dürfen nicht ausgerichtet werden. Störung Lösung Motor springt nicht an Benzin einfüllen Gashebel auf „Start“ stellen Choke einschalten Motorschalterbügel zum Oberholm drücken Zündkerzen prüfen, eventuell erneuern Mähmesser frei drehen Starterbatterie nachladen Auf gemähter Fläche starten Motorleistung lässt nach Schnitthöhe korrigieren Mähmesser nachschleifen / erneuern... -
Seite 20: Eg-Konformitätserklärung
Benzin-Rasenmäher Fachmännische Überprüfung ist immer erforderlich: EG-Konformitätserklärung nach Auffahren auf ein Hindernis siehe Montageanleitung bei plötzlichem Stillstand des Motors bei Getriebeschaden bei defektem Keilriemen bei verbogenem Messer bei verbogener Motorwelle Original-Betriebsanleitung... -
Seite 21: Garantiekarte
Servicestellenverzeichnis Hotline: 03578/2515-0 Firma und Sitz des Verkäufers: HOFER KG, Hofer Straße 2, 4642 Sattledt Email: office.obdach@al-ko.at Hersteller-/Importeurbezeichnung: AL-KO Geräte GmbH, Ichenhauser Str. 14 89359 Kötz, Deutschland Produktbezeichnung: Benzinrasenmäher AL-KO Plus 3 R Produkt-/Herstellerkennzeichnungsnummer: 119.711 Artikelnummer: 58029 Aktionszeitraum: 03/2017 Fehlerbeschreibung: ………………………………..…………………………..……………………. - Seite 22 AL-KO Kundendienstwerkstätten gültig ab 2017 Wien Name der Firma Ansprechpartner Adresse Tel.Nr. Telefax Handynummer E-Mail Homepage a b c d e f LEHNER Gerfried Herr Lehner 1130 Wien Hermesstr. 61-63 01/8042328 01/8042328 0650/8042330 lehner.fachgeschaeft@3e-ag.at www.fachgeschaeft-lehner.at X X X X MDP - Mechanik...
- Seite 23 Salzburg Name der Firma Ansprechpartner Adresse Tel.Nr. Telefax Handynummer a b c d e f E-Mail Homepage EDER Thomas Herr u. Frau Eder 5071 Wals-Siezenheim Grenzstr. 49 0662/852601 0662/854302 0664/1417807 thomas.eder@cablelink.at nein X X X X X PÖLLMANN Gartentechnik GmbH Herr Pöllmann 5071 Wals bei Salzburg Josef Hauthaler Strasse 22...
- Seite 24 Steiermark Name der Firma Ansprechpartner Adresse Tel.Nr. Telefax Handynummer a b c d e f E-Mail Homepage SCHURZ CORNELIA Herr und Frau Schurz 8010 Graz Merangasse 17 0316/323041 0316/382963 0664/23690441 office@schurz.biz www.schurz.biz X X X X X X HECKER GmbH - Leihmax Herr Markus Hecker 8051 Graz Augasse 140a...
- Seite 25 INFORMATION I MANUALS I SERVICE L-119711 03/2017 456237_c I 11/ 2016...
- Seite 28 AL-KO Plus 3R...
-
Seite 29: Treibstoff Und Betriebsmittel
Sicherheitshinweise Treibstoff und Betriebsmittel Gerät nur in technisch einwandfreiem Zustand be- Warnung! nutzen ̈ Benzin ist hochgradig ent ammbar - Brandgefahr! ̈ Niemals Kindern oder nicht eingewiesenen Perso- Stellen Sie sicher, dass von Motor, Tank oder nen den Betrieb oder die Wartung des Rasenmä- Kraftsto eitungen kein Kraftsto ausläuft. - Seite 30 ̈ Inbetriebnahme Stellen Sie den Motor ab, ziehen Sie den Zündker- zenstecker ab und vergewissern Sie sich, dass alle beweglichen Teile vollkommen stillstehen: Achtung! ̈ bevor Sie Blockierungen lösen oder Verstop- Vor Inbetriebnahme immer eine Sichtkontrolle fungen im Auswurfkanal beseitigen, durchführen.
- Seite 31 Gebrauchsanleitung Achtung! Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät. ̈ Nur bei Tageslicht oder bei guter künstlicher Be- leuchtung mähen. ̈ Gerät niemals in der Nähe von leicht ent ammba- ren Flüssigkeiten oder Gasen benutzen - Explosi- ons- und / oder Brandgefahr! ̈...
- Seite 40 EG-Konformitätserklärung! wpf"fgp"rtqfwmvurg|kÝuejgp"Uvcpfctfu"gpvurtkejv0 Produkt Hersteller Bevollmächtigter Seriennummer EG-Richtlinien Harmonisierte Normen Schallleistungspegel Konformitätsbewertung Benannte Stelle...
