RCD-1072 Lettore CD
Tasto di Accensione
di Accensione
L'interruttore di alimentazione è collocato
sul pannello anteriore del vostro lettore CD.
Per attivare il lettore CD, premete il tasto.
L'indicatore LED al di sopra dell'interruttore
e il display si illumineranno, indicando che il
lettore CD è acceso. Per disattivare il lettore
premete nuovamente il tasto e riportatelo nella
poizione iniziale.
NOTA : Se utilizzate una presa comandata
di un altro componente per attivare e disat-
tivare il vostro lettore CD, dovreste lasciare
l'interruttore di alimentazione in posizione
"on". Quando accenderete il componente,
anche il lettore CD si attiverà in modo totale.

Collegamenti In Uscita

L'RCD-1072 vi offre una scelta di due diversi
tipi di collegamenti in uscita - un segnale di
uscita analogico dal convertitore D/A incor-
porato per un utilizzo con componenti audio
analogici e un'uscita digitale coassiale che
fornisce un segnale digitale non elaborato
per un utilizzo con convertitori D/A esterni o
processori digitali.
NOTA : Per evitare forti rumori assicuratevi
che il lettore CD sia disattivato quando effet-
tuate qualsiasi collegamento di segnale.
Uscite analogiche
(vedere Figura 3 per l'illustrazione dei
collegamenti dei cavi)
L'RCD-1072 è dotato di una uscita analogica
RCA per collegare un preamplificatore audio,
amplificatore integrato, o un sintoamplifica-
tore
Scegliete cavi di interconnessione audio di alta
qualità. Collegate l'uscita del canale sinistro
dell'RCD-1072 all'ingresso di sorgente del
canale sinistro sul preamplificatore o altro
componente. Collegate l'uscita destra dell'RCD-
1072 all'ingresso di sorgente del canale destro
sul preamplificatore o altri componenti.
e Spia Uscita digitale
(vedere Figura 4 per l'illustrazione dei
collegamenti cavi)
Se state utilizzando un convertitore esterno D/A
o un altro processore digitale, avrete bisogno
di un flusso di dati digitali non elaborati dall'
RCD-1072, prelevati prima del convertitore
D/A incorporato. Questo segnale viene fornito
dal connettore di uscita digitale posto sul pan-
nello posteriore dell'RCD-1072.
Utilizzando un cavo digitale coassiale stan-
dard da 75 ohm, collegate l'uscita digitale
coassiale dell'RCD-1072 al connettore di
ingresso digitale coassiale sul convertitore
esterno D/A.
Ingresso per segnale 12V
trigger
Il RCD-1072 può essere attivato da un segnale
trigger 12V. L'ingresso per il segnale trigger
accetta ogni tipo di segnale di controllo(AC
o DC) variando da 3 volt a 30 volt. Quando
un cavo è collegato al ingresso 12 V ed è
presente un segnale trigger, il RCD-1072 viene
attivato. Quando il segnale trigger è spento,
l'unità va in modalità stand-by. L'indicatore
di alimentazione sul panello anteriore rimane
accesso ma il display si spegnerà e l'unità
non funziona.
Nota: Quando si usa la modalità trigger
lasciate il tasto d'accensione in posizione
ON.
Presa Jack EXT REMOTE IN
Questo mini-jack da 3.5mm riceve codici di
comando da trasmettitori a raggi infrarossi di
tipo standard (Xantech, ecc.) attraverso col-
legamenti via cavo. Questa caratteristica
potrebbe dimostrarsi utile quando l'unità fosse
installata in un mobile apposito e il sensore sul
pannello anteriore fosse ostruito. Consultate il
vostro rivenditore autorizzato Rotel per avere
informazioni su questi ripetitori esterni e sul
cablaggio corretto del jack da inserire nella
presa del mini-jack.
24
Funzionamento
L'RCD-1072 può essere comandato utilizzando
i tasti sul pannello anteriore o da i pulsanti cor-
rispondenti sul telecomando a raggi infrarossi
in dotazione. Istruzioni specifiche per ognuno
di questi comandi sono indicate più avanti. La
maggior parte dei pulsanti sono riprodotti sul
pannello anteriore e sul comando a distanza
a raggi infrarossi. Tuttavia vi sono alcune ec-
cezioni per cui i pulsanti sono solo disponibili
o su uno o sull'altro. Queste eccezioni sono
indicate nelle istruzioni.
Telecomando a
Raggi Infrarossi
Prima di utilizzare il telecomando a raggi
infrarossi, è necessario inserire due pile "UM-
4/AAA" (in dotazione). Togliete il coperchio
in plastica sul retro del telecomando a raggi
infrarossi, sistemate le batterie ( facendo at-
tenzione alla polarità + e –, e rimettete a posto
il coperchio.
Per usare il telecomando a raggi infrarossi,
puntatelo verso il sensore a infrarossi
si trova nell'angolo inferiore sinistro sul pan-
nello frontale del RCD-1072.

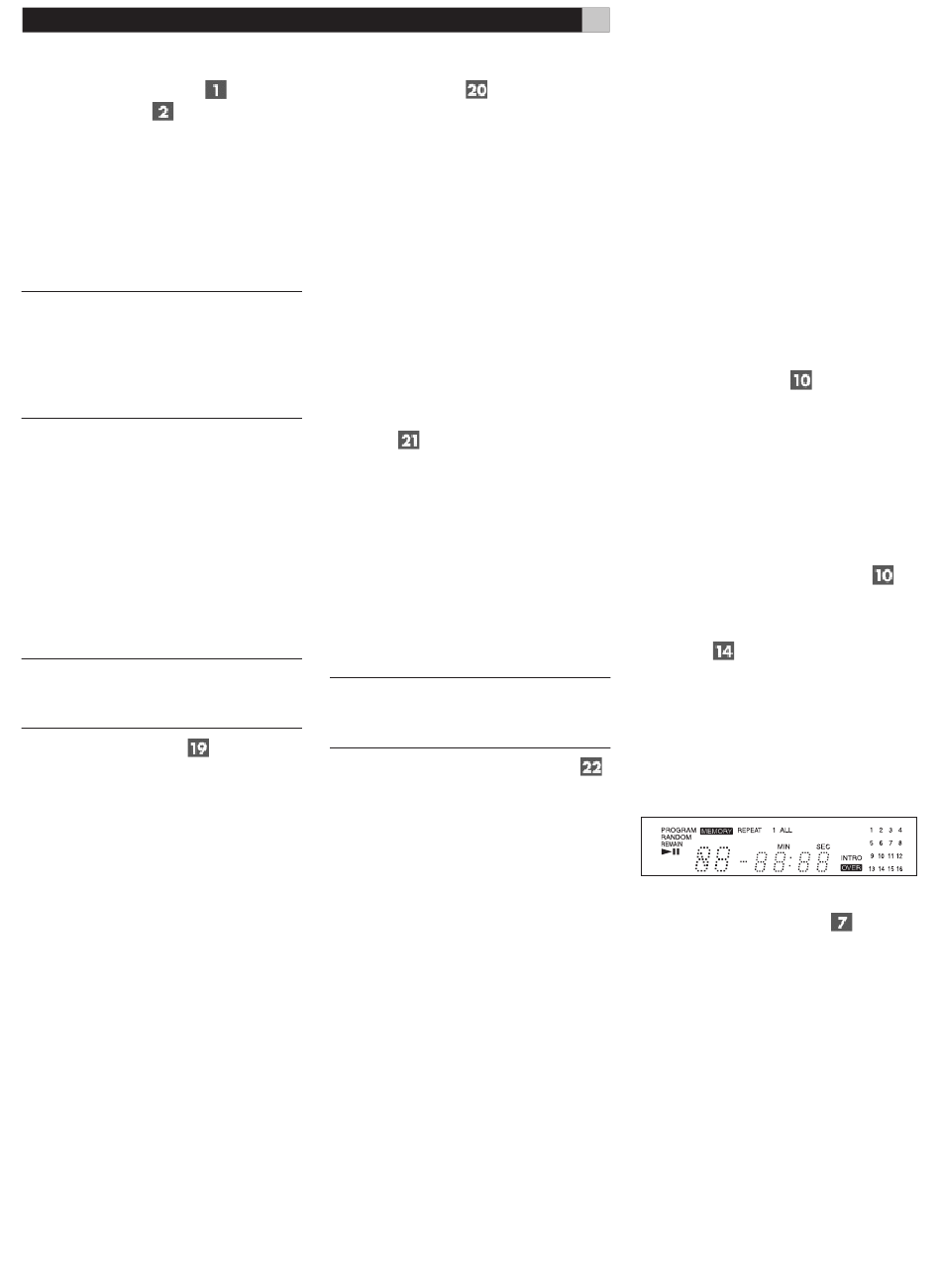

Display
Un display illuminato sul pannello anteriore
dell' RCD-1072 fornisce utili informazioni sul
funzionamento dell'unità, sull'attivazione di
funzioni speciali e informazioni tempo/trac-
cia per il disco in ascolto. Ognuno di questi
indicatori è descritto nelle istruzioni di funzi-
onamento dettagliate che seguono.
Cassetto Porta Disco
Un cassetto motorizzato porta disco, collocato
al centro dell'RCD-1072, scorre in avanti per
accogliere un compact disc e si richiude per
la riproduzione del disco. Ponete il disco nel
cassetto con l'etichetta rivolta verso l'alto.
Assicuratevi che il disco sia centrato corret-
tamente sul cassetto.
Il cassetto può essere richiuso in due modi :
premendo il tasto OPN/CLS o premendo il
tasto PLAY.
che
