3. Montage der Aufrollvorrichtung
2

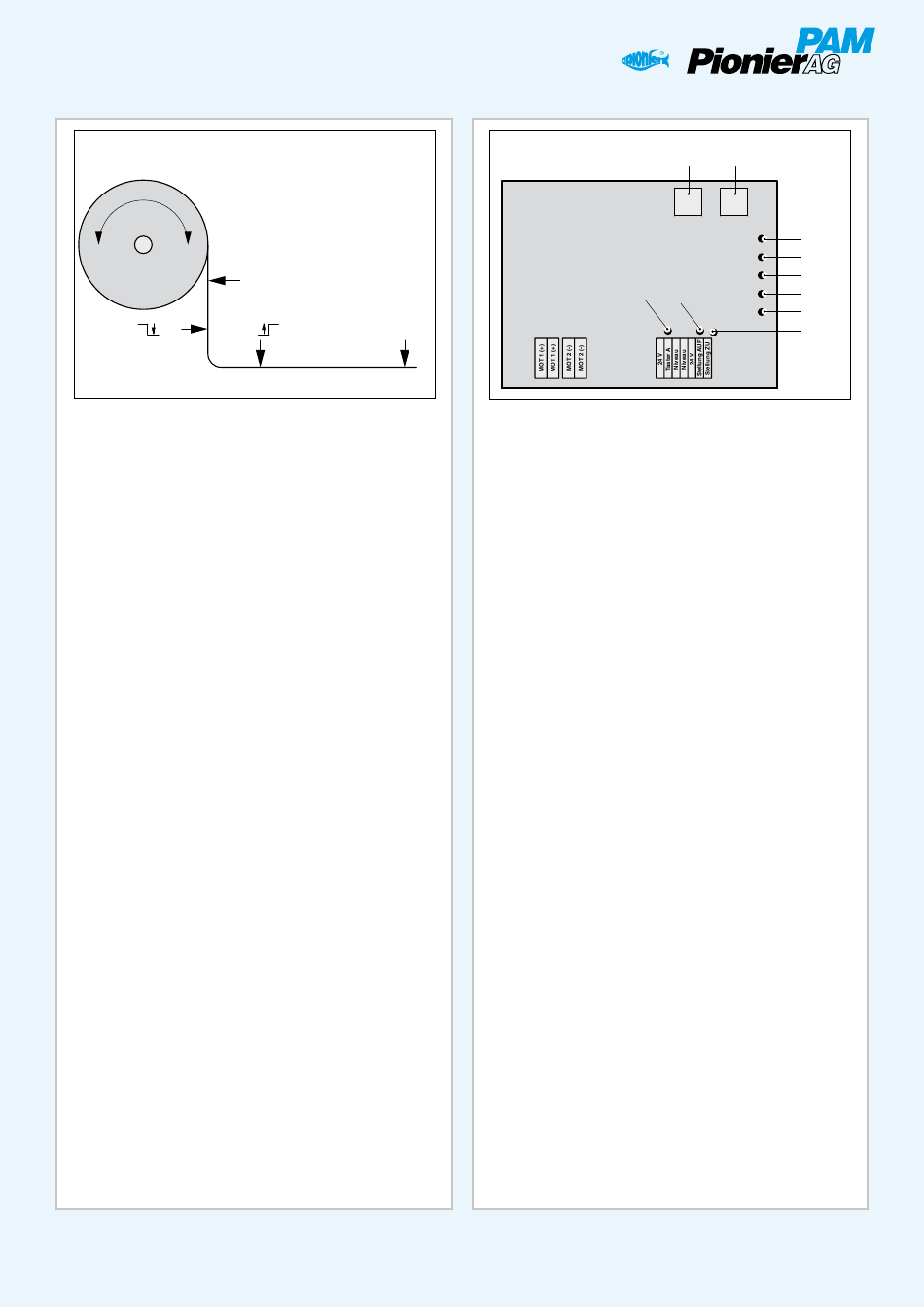

Fig. 28, Programmierung der Fahrstrecke
2 Anzeige Position Arbeitsgeschwindigkeit
von Pos. – Pos. 2
Wenn diese Lampe leuchtet, ist die Steuerung im
Programmiermodus. Nun können Sie die normale
Geschwindigkeit von Punkt 1 bis Punkt 2 (Siehe
Fig. 28) speichern. Ab Punkt 2 fährt die Abdeckung
verlangsamt. Siehe dazu auch Kapitel 7, Störungs-
anzeige, Seite 25.
3 Anzeige verlangsamtes Fahren
von Pos. 2 – Pos. 3
Wenn diese Lampe leuchtet, ist die Steuerung im
Programmiermodus. Nun können Sie für die Phase
des «Eintauchens» der Abdeckung in das Wasser
das verlangsamte Fahren von Punkt 2 bis Punkt
3 (Siehe Fig. 28) speichern. Ab Punkt 3 fährt die
Abdeckung wieder im Normaltempo.
4 Anzeige Position «ZU»
Wenn diese Lampe leuchtet, ist die Steuerung im
Programmiermodus. Sie zeigt an, dass die Steue-
rung bereit ist, die Position «ZU» zu speichern.
8 Anzeige Impulsgeber (reines Anzeigeelement)
Diese Lampe dient zur Funktionskontrolle des Im-
pulsgebers. Blinkt die Lampe, ist die Abdeckung in
Bewegung und empfängt die Impulse des Antriebs.
Montageanleitung THERMO-MATIC Aufrollvorrichtung Überflur Typ Premium Basic
0114F-4-00/1
1 Offen
3
4 Zu
Steuereinheit AV-BASIC II
8
Fig. 29, Tasten und Anzeigen der Steuereinheit
9 Anzeige Position «ZU» (Schlüsselschalter)
Diese Lampe muss leuchten, wenn sich der Be-
dienungsschalter auf der Stellung «ZU» befindet.
Stimmt diese Anzeige nicht mit der Position des
Schalters überein (z.B. Schlüssel auf Position
«ZU», aber die Anzeige «OFFEN» (10) blinkt),
muss der Anschluss des Schalters geändert wer-
den.
0 Anzeige Position «OFFEN» (Schlüsselschalter)
Stimmt diese Anzeige nicht mit der Position des
Schalters überein (z.B. Schlüssel auf Position «OF-
FEN», aber die Anzeige «ZU» (9) blinkt), muss der
Anschluss des Schalters geändert werden.
0107F-4-02/1
A
B
MENUE
EINGABE
0
Betrieb (grün)
1
Offen (rot)
2
Schnell bis..
(rot)
3
10
Langsam bis..
(rot)
4
Zu (rot)
9
Seite 6
