Teufel System 5 THX Select Technische Beschreibung Und Bedienungsanleitung
Heimkino-lautsprecherset mit thx select-zertifikat
5.1-cinema set / 5.1-concert set / 7.1-cinema set
Vorschau ausblenden
Andere Handbücher für System 5 THX Select:
- Technische beschreibung und bedienungsanleitung (16 Seiten)
Werbung
Inhaltsverzeichnis
- 1 Inhaltsverzeichnis
- 2 Sicherheitshinweise
- 3 Einführung
- 4 Auspacken · Lieferumfang
- 5 Zubehör(Optional)
- 6 Aufstellung der 5.1-Konfiguration
- 7 Aufstellung der 7.1-Konfiguration
- 8 Anschluss
- 9 Einstellungen
- 10 Bedienungselemente Subwoofer
- 11 Probleme und Lösungen · Reinigung · Technische Daten
- 12 Glossar
- Diese Anleitung herunterladen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Teufel System 5 THX Select
Inhaltszusammenfassung für Teufel System 5 THX Select

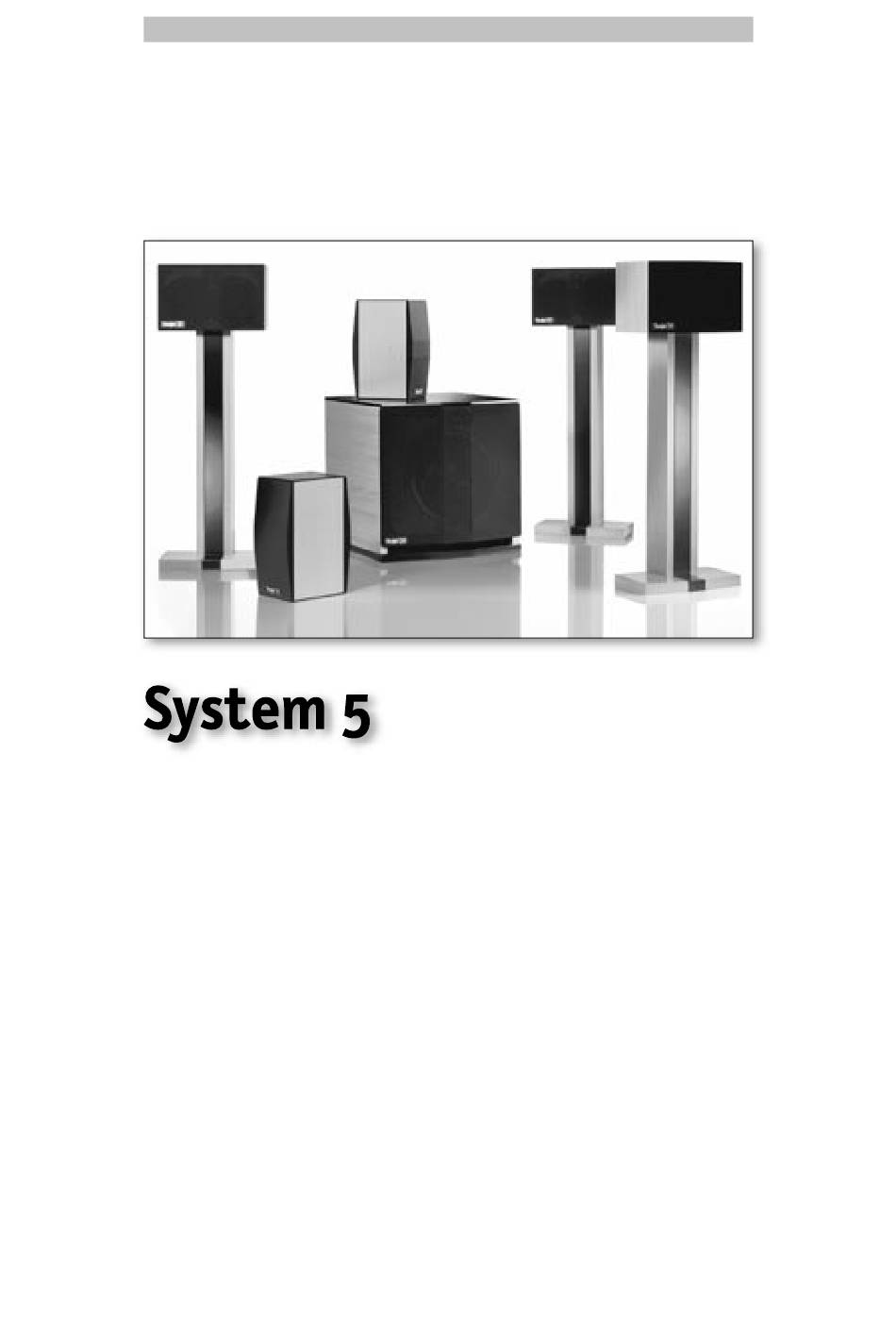

- Seite 1 Technische Beschreibung und Bedienungsanleitung Heimkino-Lautsprecherset mit THX Heimkino-Lautsprecherset mit THX Select-Zertifikat ® 5.1-Cinema Set · 5.1-Concert Set · 7.1-Cinema Set Teufel Die Kompetenz für Heimkino.
- Seite 2 Teufel GmbH dar. auf Material und Arbeitszeit, mit Ausnahme von Ohne vorherige schriftliche Genehmigung der Beschädigung aufgrund gebrauchswidriger Be- Lautsprecher Teufel GmbH darf kein Teil dieser nutzung oder elektrischer oder mechanischer Bedienungsanleitung vervielfältigt,in irgendeiner Überlastung. Achtwöchiges Umtausch- bzw. Form oder auf irgendeine Weise elektronisch, Rückgaberecht mit Rückerstattung des gezahl-...
-
Seite 3: Inhaltsverzeichnis
Glossar ..............Seite 16 BDA Version 2.0 Teufel · System 5 THX ®... -
Seite 4: Sicherheitshinweise
Für Vorfälle die aus einer Nicht- gewährleisten und das Gerät vor Überhitzung bewahren. Diese beachtung der Sicherheitshin- Die Ersatzteilfrage: Lautsprecher Teufel versorgt Sie in- Öffnungen dürfen nicht blockiert oder abgedeckt werden, auch weise resultieren können wir nicht dadurch, dass Sie das Gerät auf ein Bett, Sofa, Teppich nerhalb der Garantiezeit mit Ersatzteilen. -
Seite 5: Einführung
Für weitere Fragen stehen Ihnen unsere Ingenieure unter Tel. +49 (30) 30 09 30 0 zur Verfügung – oder schreiben Sie uns eine Email an info@teufel.de. Bitte halten Sie hierzu Ihre Rechnungsnummer bereit, damit wir Sie sogleich zuordnen und optimal betreuen können. -
Seite 6: Auspacken · Lieferumfang
Anleitung der teilaktiven Version gelten auch für das vollaktive Set. Sämtliche Zubehör-Optionen für das System 5 ® Select finden Sie auf Seiten 7 und 8 dieser Bedienungsanleitung. Bitte prüfen Sie vorab die Vollständigkeit des Systems. Teufel · System 5 THX ® Select... -
Seite 7: Zubehör(Optional)
Stecker rot und ein Stecker sorgen für sicheren Kontakt. Das blaue Kabel gibt schwarz markiert. Für das System 5 THX Select es in abgestuften Längen von 2,5 bis 15 Metern; benötigen Sie 10 Stück (5.1-Set) bzw. 14 Stück somit kann der Subwoofer auch wirklich überall... - Seite 8 Satelliten M 500 FCR außerhalb der op- 10 Bananenstecker timalen Höhe(0,40 - 1,20 Meter) befestigt werden müssen, empfehlen wir den Multilock einzusetzen. Durch das Fixierungsprinzip der Teufel-Boxen über eine im Boden befindliche Stopfschraube ist zudem ein horizontales Ausrichten möglich. Teufel High End-Resonanzdämpfer Vibrapods Minimieren Über-...
-
Seite 9: Aufstellung Der 5.1-Konfiguration
40 Zentimeter und Aufgrund seines im positiven Sinne unauffälligen 1,20 Meter gewählt werden. Müssen die Werte Designs ist es leicht, ein Teufel System 5 THX ® außerhalb der Empfehlung liegen, können Sie die lect harmonisch in Ihr Wohnzimmer zu integrie- Frontlautsprecher auch leicht zum Hörplatz hin... - Seite 10 Rear(Side) Aufstellungsvariante A Cinema Set Die M 500 D-Dipole sollten am besten seitlich vom Hörplatz in einer Höhe von 1,40 bis 2,10 Metern Center montiert werden. Die Teufel-Dipole haben bereits Front Front eine geeignete Wandhalterung integriert. Die Dipole strahlen dann mit der Frontseite (Ver-...
-
Seite 11: Aufstellung Der 7.1-Konfiguration
Höhe von 1,40 – 2,10 Meter. (»Speaker-Setup«) des AV Receivers/Verstärkers ausgleichen. Wir empfehlen den Subwoofer im grauen vorderen Bereich zu platzieren. Center Front Front Rear Rear Wir empfehlen die Rear-Lautsprecher im hinteren grauen Bereich zu platzieren. Teufel · System 5 THX ® Select... -
Seite 12: Anschluss
� � die beiden Rear-Center L/R an ����������� ������������ die Lautsprecherausgänge � � Rear-Center L/R des ����������� 7.1-Receivers angeschlossen. ������������������������������������ ���������� ����������� ���� ���� ������� ������� ����� ����� ������������ ������������ ����� ������ 12 Teufel · System 5 THX ® Select... -
Seite 13: Einstellungen
(»Speaker Setup«) auf einen eher hohen Wert zu stellen(am Subwoofer niedrig bis mittel), auf die- se Art das Funktionieren des Auto On/Standby- Modus zu garantieren und dann durch Hörversu- che den optimalen Pegel zu ermitteln. Teufel · System 5 THX ® Select... -
Seite 14: Bedienungselemente Subwoofer
Liegt der Aufstellungsort des Subwoofers im grauen dieser Lautsprecher und Subwoofer nach dem Elektro- Bereich der Zeichnung auf Seite 9, stellen Sie die und Elektronikgerätegesetz Phase auf 0°, sonst auf 180°. sicherstellt. 14 Teufel · System 5 THX ® Select... -
Seite 15: Probleme Und Lösungen · Reinigung · Technische Daten
Reinigung Technische Daten Um möglichst lange Freude an Ihrem Produkt von Die technischen Daten finden Sie in unserem Lautsprecher Teufel zu haben, beachten Sie bitte Gesamtprospekt oder auf unserer Webpräsenz unter www.teufel.de die folgenden Tipps: Setzen Sie die Gehäuse nicht direktem Sonnen- licht aus. -
Seite 16: Glossar
Frontlautsprechern empfehlen wir 0°, bei einer Cinema-Set Position in der Nähe des Hörplatzes 180°. Bei einer anderen Posi- Alle Teufel-Lautsprechersysteme, die mit drei direktstrahlenden tion des Subwoofers kann die Einstellung 180° eine verminderte Frontlautsprechern und Dipol-Effektboxen geliefert werden, Basswiedergabe ausgleichen.
