Pci-Karten Und -Busse; Abbildung 1-15 Pci-Steckplätze - Sun Microsystems Netra 440 Produktübersicht

PCI-Karten und -Busse

Die gesamte Systemkommunikation mit Speicherperipherie- und
Netzwerkschnittstellengeräten wird von vier Bussen über zwei PCI-Brückenchips
auf der Hauptplatine des Systems gehandhabt. Jeder dieser E/A-Brückenchips
verwaltet die Kommunikation zwischen dem Hauptverbindungsbus des Systems
und den beiden PCI-Bussen, so dass das System über insgesamt vier separate PCI-
Busse verfügt. Die vier PCI-Busse unterstützen bis zu sechs PCI-Schnittstellenkarten
und vier Hauptplatinengeräte.

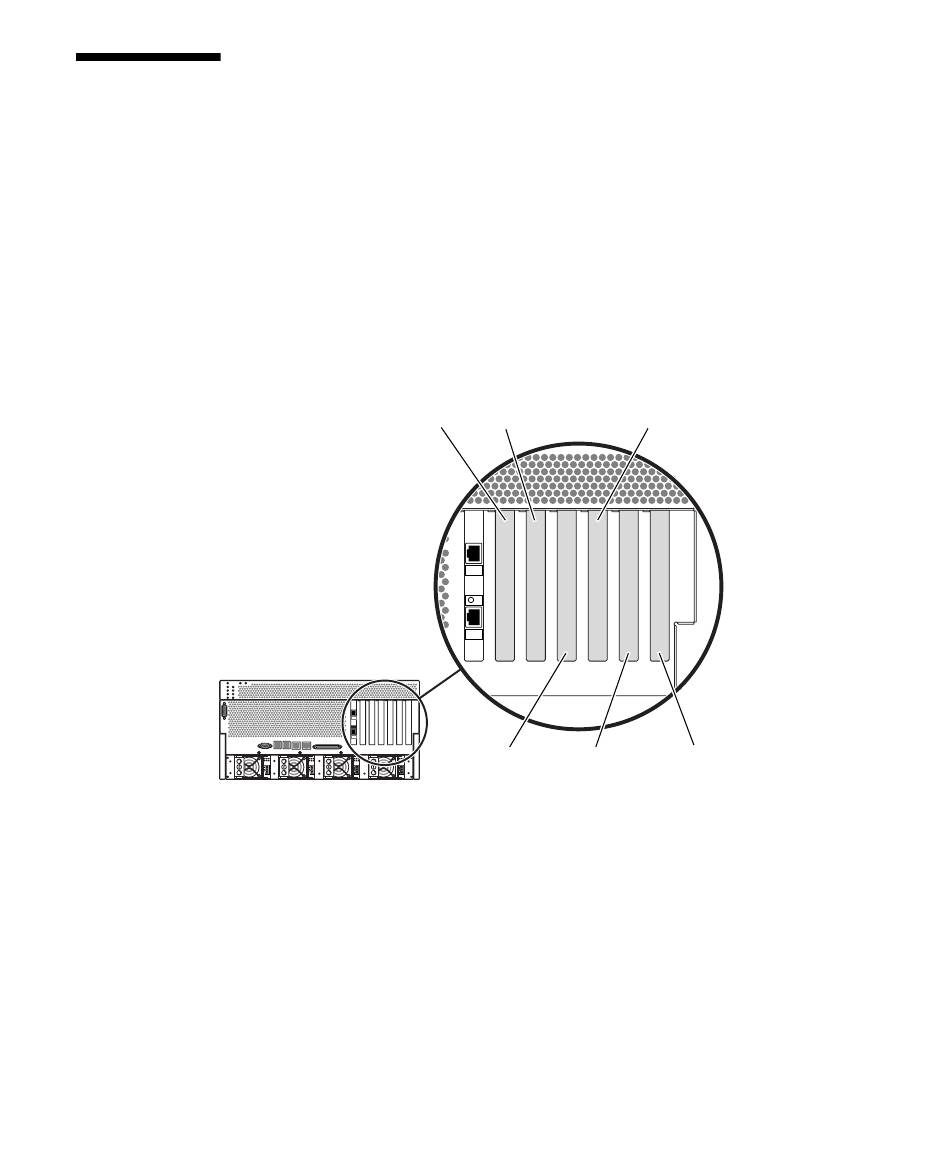

In sind die PCI-Kartensteckplätze auf der Hauptplatine dargestellt.
ABBILDUNG 1-15
Hochgeschwindigkeits- (66-MHz-) Steckplätze
Steckplatz 5
Steckplatz 4 Steckplatz 2
Steckplatz 3 Steckplatz 1 Steckplatz 0
Langsame (33-MHz-) Steckplätze
PCI-Steckplätze
ABBILDUNG 1-15
Kapitel 1 Systemübersicht 27
