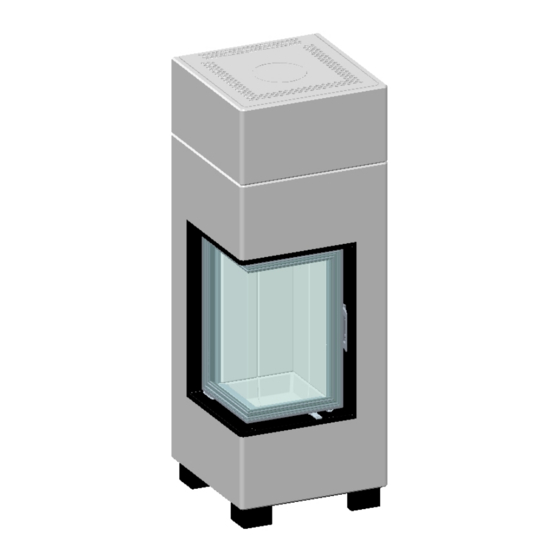

- Seite 1 Austroflamm-Systemkamin Eric Montageanleitung Eric...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.1. Grundausstattung Eric 1.2. Optionales Zubehör Eric Aufbau Eric Aufbau Optionales Zubehör Eric 3.1. Aufbau Erweiterung-255/510 3.2. Aufbau Strahlungsschutzblech... -
Seite 3: Grundausstattung Eric
1.1. Grundausstattung Eric Position Stückzahl Artikel Artikelnummer Sockel kpl 702049 Betonteile 701180 Deckel kpl 702064 Grundgerät 360147 Strahlschutzbleche 720565 Designrahmen Ecke rund kpl 361171 Austroflamm Haftkleber 730055 Silikon 740004 Montageanleitung 940230 Benutzerhandbuch 940245... -
Seite 4: Optionales Zubehör Eric
1.2. Optionales Zubehör Eric Information Pos. 5 Speicherbox klein: - nur moeglich in Kombination mit zusaetzlichem Betonring Art. Nr. 192011 Pos. 6 Strahlenschutzblech: - notwendig bei Wandmontage vor "zu schuetzender" Wand Position Stückzahl Artikel Artikelnummer Systemkamin Eric 192001 Erweiterung-255 192012... -
Seite 5: Aufbau Eric
2. Aufbau Eric Sockel positionieren und mit Wasserwaage ausrichten Dabei die 4 Füße hinein- bzw. herausschrauben Kontermuttern fixieren Standard-Strahlenschutzblech entfernen Hohes Strahlenschutzblech montieren... - Seite 6 Füße vom KE entfernen Optionales Zubehör ´Erweiterung-255´ bzw. ´Erweiterung-510´ verbauen (siehe: 3.1.1. Aufbau Erweiterung-255 / 510´)
- Seite 7 Kamineinsatz auf Sockel stellen Unterlagplättchen umbiegen bis richtige Höhe erreicht ist Höhe ausmessen. Eventuell mit Unterlagplättchen Höhe einstellen...
- Seite 8 Kamineinsatz auf Sockel mittig positionieren KE anschrauben Dazu ebenfalls Unterlag- plättchen verwenden Optionales Zubehör ´Speicherbox klein´ montieren (siehe ´KE 361160_Speicherbox_klein_Montageanleitung´) Zuvor inneres Strahlungs- schutzblech demontieren...
- Seite 9 Optionales Zubehör ´HMS-kpl´ montieren (siehe: 38x38x57_HMS_Montageanleitung Optionales Zubehör ´Strahlungsschutzblech´ montieren (siehe: 3.2. Aufbau Strahlungsschutzblech) Notwendig bei Wandmontage...
- Seite 10 Betonteile prüfen und eventuelle Grate an den Klebeflächen entfernen Silikon auftragen Hinweis: Die Teile dann schnell einbauen und die Maße kontrollieren damit noch Korrekturen durchgeführt werden können...
- Seite 11 Optionales Zubehör ´Erweiterung-255´ bzw. ´Erweiterung-510´ verbauen (siehe: 3.1.2. Aufbau Erweiterung-255 / 510´) Türelement mittig montieren Zur leichteren Montage ein Podest verwenden! Unterseite feucht abwischen...
- Seite 12 Höhenabstand kontrollieren Abstand soll oben und unten gleich sein Seitenabstände kontrollieren Eventuell Türelement verschieben Abstand von der Bankleiste zum Betonelement soll 7mm betragen...
- Seite 13 Wenn die Abstände nicht passen: Türelement entfernen Abstände korrigieren Unterlagplättchen anpassen...
- Seite 14 Haftkleber aufbringen Grundelement montieren Oberseite feucht abwischen und Haftkleber auftragen Unterseite feucht abwischen Hinweis: Die Fuge zwischen den Betonteilen minimal und gleichmäßig ausführen. Es muss sichergestellt sein, dass die Fuge vollständig mit Kleber gefüllt ist. Deckel montieren Designrahmen montieren...
- Seite 15 Ofen reinigen Hinweis: Die Betonteile können auf Wunsch auch verputzt oder farbig gestrichen werden. Als Fleckschutz wird Silikatfarben-Primer empfohlen. Der Deckel kann angeschliffen und mit hitzebeständigem Lack in der gewünschten Farbe lackiert werden...
-
Seite 16: Aufbau Optionales Zubehör Eric
3. Aufbau Optionales Zubehör Eric 3.1.1 Aufbau Erweiterung-255 / 510 Erweiterung-255 / 510 auf Sockel stellen und anschrauben Erweiterung an den grau markierten Flächen anlegen und anschrauben Kamineinsatz auf Erweiterung stellen... - Seite 17 Höhe ausmessen. Eventuell mit Unterlagplättchen Höhe einstellen Unterlagplättchen umbiegen bis richtige Höhe erreicht ist...
- Seite 18 Kamineinsatz auf Erweiterung mittig positionieren Dazu ebenfalls Unter- lagplättchen verwenden Kontrollmaße Ansicht Ansicht Seite Vorne KE anschrauben...
- Seite 19 3.1.2 Aufbau Erweiterung-255 / 510 Türelement mittig montieren Zur leichteren Montage ein Podest verwenden Unterseite feucht abwischen Haftkleber aufbringen Hinweis: Die Fuge zwischen den Betonteilen minimal und gleichmäßig ausführen. Es muss sichergestellt sein, dass die Fuge vollständig mit Kleber gefüllt ist. Oberseite feucht abwischen und Haftkleber auftragen...
-
Seite 20: Aufbau Strahlungsschutzblech
3.2. Aufbau Strahlungsschutzblech Position Stückzahl Artikel Artikelnummer Strahlungsschutzblech-1 702111 Taptite ISR-LKS M6x30 718552 Distanz 6.5x10x21 718422 Strahlungsschutzblech-2 702110 ISR LK BI-Schr. m. B. 4,8x13 718696 Strahlungsschutzblech-3 702125 Taptite ISR-LKS M6x40 718609 Distanz 6.5x10x25 702133 AGI Q 132 / 100x85x4cm 713716... - Seite 21 Schrauben entfernen Schrauben entfernen Strahlenschutzblech-1 montieren 2x Distanz 6.5x10x21 2x Taptite ISR-LKS M6x30 Schrauben wieder einschrauben...
- Seite 22 Strahlenschutzblech-2 und Strahlungsschutzblech-3 kürzen Markierung „O“ Diese Seite oben montieren Basislänge = 1323mm Basislänge + 1 Betonring = 1578 Basislänge + 2 Betonringe = 1833 Basislänge + 3 Betonringe = (2088) Entlang der Perforierung tren- Strahlenschutzblech-2 montieren Bei Anschluß nach hinten (Zuluft/Abluft) muß das Strahlungsschutzblech-2 freigestellt werden! 6x ISR LK BI-Schr.
- Seite 23 Strahlenschutzblech-3 montieren 3x ISR LK BI-Schr. m. B. 4,8x13 1x Distanz 6.5x10x25 1x Taptite ISR-LKS M6x40 WICHTIG: Das Rauchrohr ist mit der der beigelegten Isolation AGI Q 132 entsprechend zu isolieren. Stoße und offene Stellen an der Isolation müssen mit einem Aluklebeband oder gleichwertigem Produkt zugeklebt werden.
- Seite 24 Wir wünschen Ihnen schöne Stunden mit Ihrem Austroflamm- Qualitätsprodukt! We wish you lots of cosy hours with your Austroflamm stove! Nous vous souhaitons de belles heures avec votre appareil Austroflamm Austroflamm GmbH Austroflamm-Platz 1 A-4631 Krenglbach Austria 940230/0217...
