SOMFY Oximo RTS Kurz-Einstellanleitung

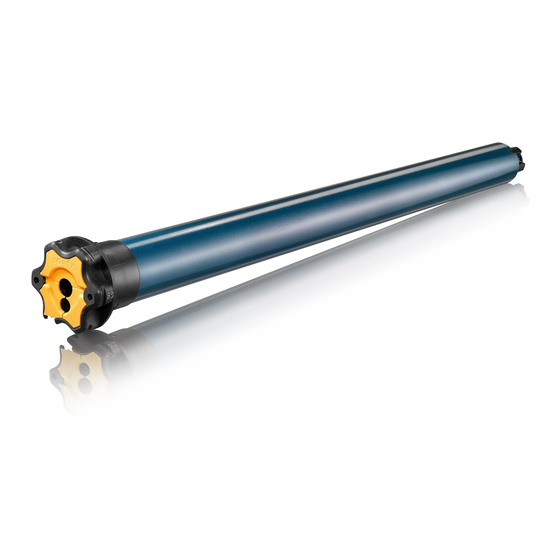

Funkantrieb Oximo RTS
Immer nur den zu programmierenden Oximo RTS an Netzspannung anschließen!
Aktivieren des Senders
EIN
Drehrichtung des Antriebs
2 s
Einstellen und Speichern der Endlagen
Möglichkeit A: Bei Rollläden mit festen Wellenverbindern und Stoppern (beide Endlagen auf Drehmomenterkennung)
aus jeder
Position
Möglichkeit B: Bei Rollläden mit festen Wellenverbindern ohne Stopper (untere Endlage auf Drehmomenterkennung und obere Endlage fixe Position)
Justieren
möglich
Möglichkeit C: Bei Rollläden mit flexiblen Wellenverbindern und Stoppern (untere Endlage fixe Position und obere Endlage auf Drehmomenterkennung)
Justieren
möglich
Oximo RTS
KURZ-EINSTELLANLEITUNG
2 s
> 2 s
STOP
> 2 s
STOP
Um den Antrieb zu aktivieren drücken Sie gleichzeitig AUF und AB bis der
Antrieb mit einer kurzen AUF-/AB-Bewegung bestätigt.
Prüfen Sie die Drehrichtung durch kurzes drücken von AB. Fährt der Behang
in die AB-Richtung ist die Drehrichtung richtig eingestellt. Fährt der Be-
hang in die AUF-Richtung müssen Sie die Drehrichtung ändern. Drücken
Sie zum ändern der Drehrichtung STOP bis der Antrieb mit einer kurzen
AUF-/AB-Bewegung bestätigt.
Drücken Sie, unabhängig von der Position des Behanges, gleichzeitig AUF
und AB bis der Antrieb mit einer kurzen AUF-/AB-Bewegung bestätigt.
Speichern Sie die Einstellung nun durch drücken von STOP bis der Antrieb
erneut mit einer kurzen AUF-/AB-Bewegung bestätigt.
Fahren Sie den Behang in die gewünschte obere Endlage. Drücken Sie aus
dieser Position gleichzeitig STOP und AB. Der Antrieb fährt in AB-Rich-
tung. Sie können den Antrieb nun wieder stoppen. Speichern Sie die Ein-
stellung nun durch drücken von STOP bis der Antrieb mit einer kurzen AUF/
AB-Bewegung bestätigt.
Fahren Sie den Behang in die gewünschte untere Endlage. Drücken Sie aus
dieser Position gleichzeitig STOP und AUF. Der Behang fährt in AUF-Rich-
tung. Sie können den Antrieb nun wieder stoppen. Speichern Sie die Ein-
stellung nun durch drücken von STOP bis der Antrieb mit einer kurzen AUF/
AB-Bewegung bestätigt.
(weiter auf der Rückseite!)
