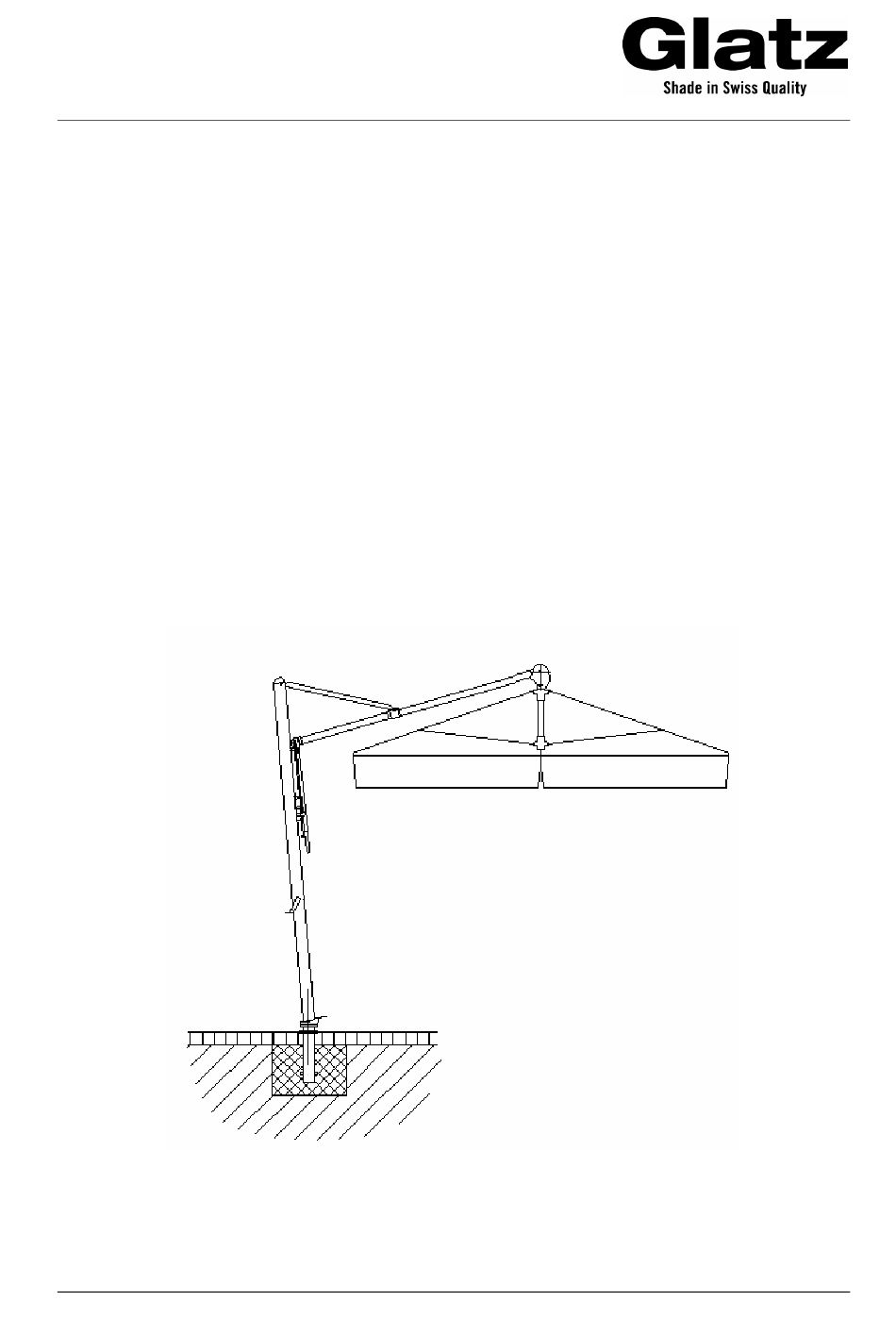

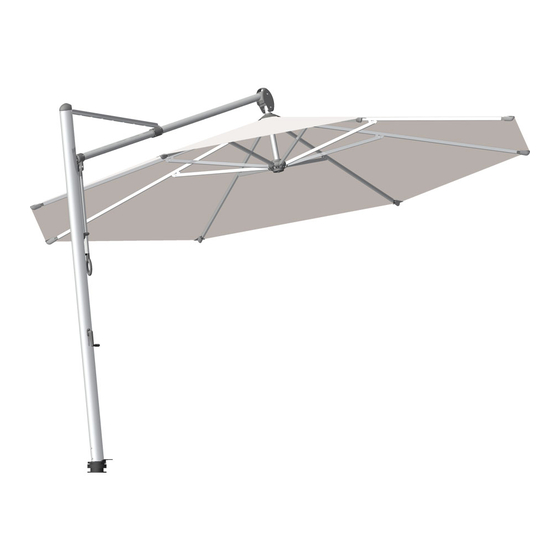

- Seite 1 Sonnenschirm ® Akzento Montage- und Gebrauchsanleitung ® Akzento 10.2005-D...
-
Seite 2: Inhaltsverzeichnis
Sonnenschirm ® Akzento Inhaltsverzeichnis SICHERHEITSVORSCHRIFTEN................3 Verwendung der Schirme ................3 Bodenverankerung..................3 Beachten Sie bitte im Besonderen folgende Punkte........3 LIEFERUMFANG ....................4 Kundenseitige Leistung................... 4 Optionen ......................4 Möglichkeiten zur Verankerung ..............5 MONTAGE......................6 Vorbereitung ....................6 Montage des Schirms .................. -
Seite 3: Sicherheitsvorschriften
· Verwenden Sie den Schirm nur in unbeschädigtem Zustand und achten Sie auf allfällige Störungen. Veranlassen Sie deren fachmännische Behebung vor weiterem Gebrauch! · Verwenden Sie nur Original Glatz-Zubehör und Ersatzteile, um Gewähr für Sicherheit, ungetrübten Komfort und einwandfreie Funktion zu erhalten. 10.2005-D... -
Seite 4: Lieferumfang
Sonnenschirm ® Akzento · Zum Anbringen oder Entfernen einer Schutzhülle ist gegebenenfalls eine selbststehende, standsichere Aufstiegshilfe zu verwenden. Vergewissern Sie sich, dass diese weder umkippen noch wegrutschen kann. LIEFERUMFANG · Schirm (1) fertig montiert mit Kurbel (2) und Bindegurt (3) (ca. -
Seite 5: Möglichkeiten Zur Verankerung
Sonnenschirm ® Akzento Möglichkeiten zur Verankerung · Bodenhülse M4 mit Deckel · Montageplatte M4 · Spezial-Montageplatte M4 für Garagen und Auf-Deckenmontage · Mobiler Sockel Damit die statischen Bedingungen der Befestigung erfüllt sind, ist die Bedienungsanleitung der entsprechenden Bodenbefestigung zwingend zu konsultieren. -
Seite 6: Montage
Sonnenschirm ® Akzento MONTAGE (Es werden 2 erwachsene Personen benötigt) Standrohr fix und Drehfuss sind mit Bodenhülse, Montageplatte oder mobilem Ständer für Betonplatten 40 x 40 cm kompatibel. Vorbereitung · Platz zum Ablegen und Aufstellen des Schirmes freimachen. · Allenfalls Deckel der Bodenhülse entfernen. -
Seite 7: Mast Stellen
Sonnenschirm ® Akzento Mast stellen · Schirm (1) um ca. 30º schräg anheben und mit unterem Mastende auf Fussteil aufsetzen. · Schirm vorsichtig weiter aufrichten bis Mast über den Fuss-Stutzen hinunterrutscht. · Verbindungsschrauben (2) einsetzen und mit Mutter (3) sichern. -
Seite 8: Bedienung
Sonnenschirm ® Akzento BEDIENUNG Schirm aufspannen · Bindegurt (1) abnehmen, Stoff und Dachstreben etwas auseinanderziehen (vorspreizen). · Kurbel (2) wie auf Kurbelschaft markiert, im Uhrzeigersinn drehen. Schirm führt Ausfahr- und Öffnungsbewegung simultan aus. Das Getriebe soll hörbar klicken. · Schirm mit Kurbel gut spannen. Beim Loslassen der Kurbel bleibt der Schirm gespannt. -
Seite 9: Schirm Schliessen
Sonnenschirm ® Akzento Schirm schliessen · Kurbel (2, Fig. 6) im Gegenuhrzeigersinn drehen und falls notwendig Laufwagen (3, Fig. 7) nach unten ziehen um Hemmschwelle zu überbrücken. Schliess- und Einfahrbewegung gehen simultan. · Stoff mit Bindegurt (1, Fig. 6) sichern. -
Seite 10: Schrägstellen
Sonnenschirm ® Akzento Schrägstellen · Neigverstellung nur am voll geöffneten Schirm betätigen. · Vor dem Schliessen des Schirmes diesen waagrecht stellen. · Lenkstange (1) aus Haltegabel (2) herausziehen. · Durch Ziehen mit Zeigefinger am Kugelgriff (3) Verriegelung ausklinken. · Mit der Lenkstange Schrägstellung vorwählen (4) und dort Verriegelung wieder einrasten lassen. -
Seite 11: Drehfuss (Option)
® Akzento Drehfuss (Option) Der Akzento Drehfuss ist kugelgelagert und erlaubt ein leichtes Drehen des Schirmes rund um den Mast herum. Mit den Nivellierschrauben (2, Fig. 3) kann der Schirm in der Senkrechten justiert werden. Lenkstange (1, Fig. 8) nicht zum Drehen des Mastes benützen! Fig. -
Seite 12: Bemerkungen Zum Wind
Bindegurte die aufgewickelten Stoffbahnen gut sichern. (Der Stoff darf im Wind nicht flattern) Fig. 11 Fig. 12 Da Glatz die ordnungsgemässe Behandlung des Schirmüberzugs nicht beeinflussen kann, fallen allfällige Schäden bedingt durch Scheuern (Abrieb) nicht unter die ordentliche Gewährleistung! 10.2005-D... - Seite 13 Sonnenschirm ® Akzento 5.6.3 Regionen mit Viel- oder Starkwind Im Herbst nach Saisonende den Schirm abbauen und an einem trockenen Ort überwintern. 5.6.4 Aufstellen von neuen Schirmen Neue Schirme nicht im Herbst, sondern erst im Frühling vor Saisonstart aufbauen! 5.6.5 Verwendung der Schutzhülle (Option) Die Schutzhülle soll vollständig geschlossen und mit dem Seil festgebunden werden.
-
Seite 14: Wartung Und Pflege
Tagen. Gestell Die Gestellteile können mit Wasser abgerieben werden. Die Beschichtungsfarben lassen sich mit einer Autopolitur auffrischen. Lackschäden können mit dem bei Glatz erhältlichen Farbreparaturset nachgebessert werden. Schirmspannung Ein gut gespannter Schirm ist windstabiler und bleibt länger schön. Bei Bedarf lassen sich die Dachstreben-Verlängerungen (1) verstellen. -
Seite 15: Überwinterung
Sonnenschirm ® Akzento Überwinterung Schirm trocken und staubgeschützt lagern. Testen Sie vor Wiederinbetriebnahme den Zustand und die einwandfreie Funktion. Falls sich infolge von Überlastungen irgendwelche Deformationen, Risse oder wacklige Verbindungsstellen zeigen sollten, ist der Schirm vor neuer Inbetriebnahme, einer fachmännischen Revision zu unterziehen. -
Seite 16: Informationsservice
Sonnenschirm ® Akzento Herzlichen Dank, dass Sie ein Produkt von Glatz gekauft haben! INFORMATIONSSERVICE Wünschen Sie bezüglich Sicherheit oder Einsatz des Produktes weitere Informationen, so wenden Sie sich an Ihren Fachhändler. Antworten zu den häufigsten Produktfragen finden Sie auch auf unserer Homepage www.glatz.ch unter dem Stichwort FAQ (frequently asked questions).
