Sunwing C+
. Seil auswechseln
1.1 Vorbereitung
Saubere Unterlage zum Ablegen des Schirmes bereitstellen
1.2 Werkzeug
Schraubendreher Grösse 1
Stiftschlüssel 6-kant 2.5mm und 4mm
1.5m Draht ca. Ø2mm, als Einziehhilfe
1.3 verkürztes Verfahren
Je nachdem wo das Seil gerissen ist kann ein schnellerer Austausch erfolgen.
Das neue Seil kann am alten angeknüpft werden und kann so einfach in die
Konstruktion eingezogen werden. In diesem Fall können einzelne Schritte dieser
Anleitung ausgelassen werden.

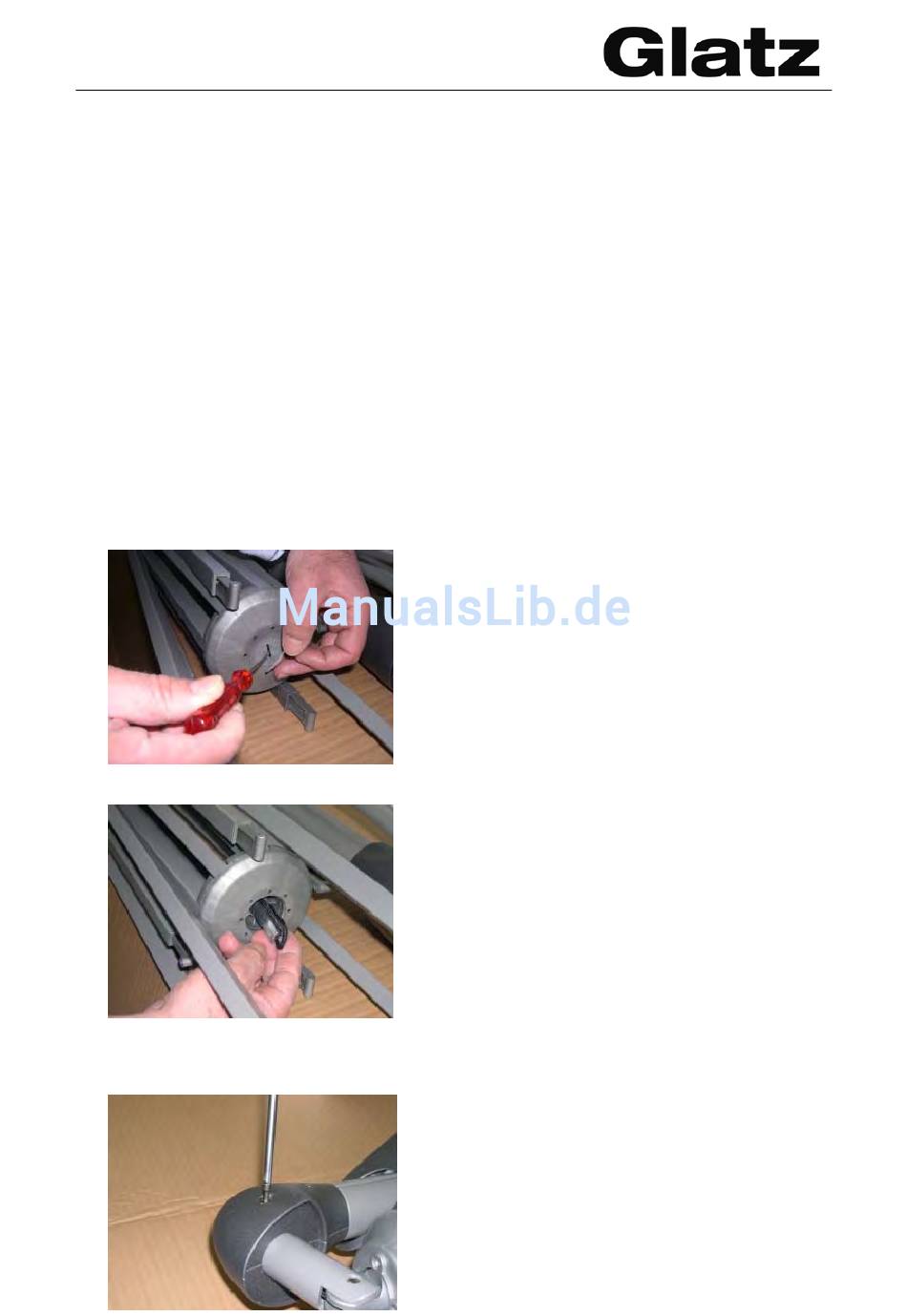

1.4 Seil am Schirmteil lösen
Stopfen im Schieber entfernen
Seilklemme aus Schieber ziehen und defektes Seil abwickeln
1.5 Schirmteil entfernen
Schrauben an Tragarmkopf lösen
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GLATZ Sunwing C+
Inhaltszusammenfassung für GLATZ Sunwing C+
- Seite 1 Sonnenschirm Sunwing C+ . Seil auswechseln 1.1 Vorbereitung Saubere Unterlage zum Ablegen des Schirmes bereitstellen 1.2 Werkzeug Schraubendreher Grösse 1 Stiftschlüssel 6-kant 2.5mm und 4mm 1.5m Draht ca. Ø2mm, als Einziehhilfe 1.3 verkürztes Verfahren Je nachdem wo das Seil gerissen ist kann ein schnellerer Austausch erfolgen. Das neue Seil kann am alten angeknüpft werden und kann so einfach in die Konstruktion eingezogen werden.
-
Seite 2: Tragarmverlängerung Aus Tragarm Ziehen
Sonnenschirm Sunwing C+ Schirmteil herausziehen 1.6 Tragarmkopf öffnen Schraube entfernen. Obere Schale vom Tragarm abheben. 1.7 Tragarmverlängerung aus Tragarm ziehen Sperrfeder betätigen. Tragarmverlängerung ganz aus Tragarm ziehen. - 2 -... -
Seite 3: Drehlager- Und Bediengriffgehäuse Öffnen
Sonnenschirm Sunwing C+ 1.8 Kurbel entfernen Drehen im Gegenuhrzeigersinn 1.9 Drehlager- und Bediengriffgehäuse öffnen 3 Schrauben entfernen. Oberes Drehlagergehäuse abheben. Oberes Bediengriffgehäuse abheben. 1.10. Bediengriff öffnen Manschette am Bediengriff abziehen. Von Hand nach oben schieben. - 3 -... - Seite 4 Sonnenschirm Sunwing C+ 2 Schrauben entfernen Oberes Gehäuse abheben 1.11 Defektes Seil entfernen Die Seilhälfte je am Ende aus dem Gestänge ziehen. 1.12 neues Seil durch Lenkstange ziehen Einziehhilfe durch Lenkstange stossen. Neues Seil mit Klebband an Einziehdraht befestigen. - 4 -...
-
Seite 5: Steuergriff Zusammenbauen
Sonnenschirm Sunwing C+ Seil durchziehen und über Umlenkrolle legen. Das Seil muss wie abgebildet Geführt sein 1.13 Steuergriff zusammenbauen Darauf achten, dass die Manschette auf die Steuerstange geschoben ist. Das Seil durch die Seilspule ziehen. Der Knoten muss auf der Seite der Seilspule mit dem grossen Durchmesser der Bohrung zu liegen kommen. - Seite 6 Sonnenschirm Sunwing C+ Griffgehäuse schliessen, mit 2 Schrauben zusammenbauen. Manschette auf Griffgehäuse schieben. 1.14 neues Seil durch Tragarm ziehen Einziehhilfe von hinten durch den hinteren Teil des Tragarms ziehen. Die Einziehhilfe muss auf der Seite der Sperrklinke am Stift durchgestossen sein (unterhalb).
- Seite 7 Sonnenschirm Sunwing C+ Bediengriff, Kupplungsring Lagerringe und Seitenstrebe einsetzen. Korrekter Sitz im Gehäuse - 7 -...
- Seite 8 Sonnenschirm Sunwing C+ Bediengriffgehäuse aufsetzten und festschrauben, Drehlagergehäuse aufsetzen und mit 2 Schrauben festziehen. Einziehhilfe von hinten durch Tragarmverlängerung ziehen. Seil befestigen und durchziehen. Tragarmverlängerung in Tragarm einführen. Vorsicht: Im Innern des Tragarmes ist eine dünne Kunststoff-Führung angebracht. Diese darf nicht verletzt werden. Falls nötig, Kunststoff-Führung ersetzen.
- Seite 9 Sonnenschirm Sunwing C+ Tragarmkopf zusammenbauen und Schraube festziehen 1.15 neues Seil in Schirm einziehen Seil durch Krone ziehen Schirmteil in Tragarmkopf schieben. Dabei muss die Nute im Adapterrohr zum Tragarm gerichtet sein. Schraube einsetzen und anziehen - 9 -...
-
Seite 10: Funktionskontrolle Schirm Mit Kurbel Öffnen
Sonnenschirm Sunwing C+ Seil durch Schieber stossen Seil auf Seilklemme legen, wie abgebildet Ca. 3 Mal Seil auf Klemme aufwickeln. Seilklemme in Schieber legen und mit Stopfen verschliessen. 1.16 Funktionskontrolle Schirm mit Kurbel öffnen - 10 -...
