Webasto Thermo Top C Einbaudokumentation

Webasto Thermo Top C Einbaudokumentation

Zusatzheizung dodge journey/fiat freemont (jc)
Vorschau ausblenden Andere Handbücher für Thermo Top C:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

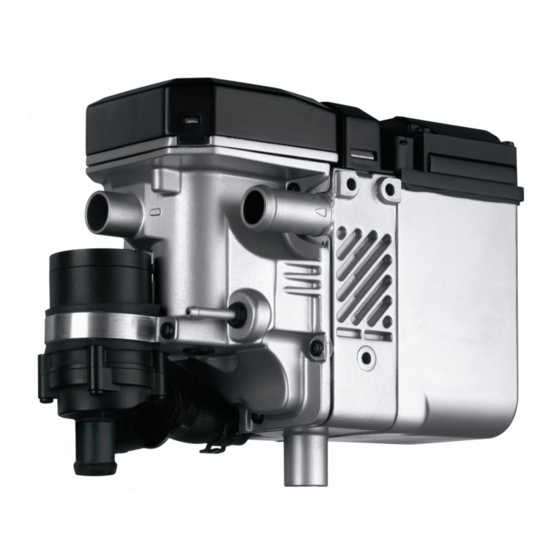

Wasser-Heizgerät
Zusatzheizung Thermo Top C
Einbaudokumentation
Dodge Journey
Benzin und Diesel
ab Modell 2008
Linkslenker
Fiat Freemont (JC)
Diesel
ab Modell 2011
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1314082C
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Webasto Thermo Top C

Inhaltszusammenfassung für Webasto Thermo Top C

  • Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.

  • Seite 2: Inhaltsverzeichnis

    Dodge Journey (JC) / Fiat Freemont (JC) Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät einbauen Vorwort Kühlmittelkreislauf Allgemeine Hinweise Brennstoff Spezialwerkzeug Brennluft Erläuterungen zum Dokument Abgas Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Schablone Tankentnehmer Benzin Elektrik vorbereiten Schablone Tankentnehmer Diesel Elektrik vorbereiten Bedienungshinweise für den Endkunden Elektrik Dodge Journey...

  • Seite 3: Heizgerät / Einbaukit

    Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.

  • Seite 4: Erläuterungen Zum Dokument

    Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am...

  • Seite 5: Vorarbeiten

    Dodge Journey (JC) / Fiat Freemont (JC) Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Motorabdeckung abnehmen - Servobehälter lösen...

  • Seite 6: Elektrik Vorbereiten

    Dodge Journey (JC) / Fiat Freemont (JC) Elektrik vorbereiten gn/ws Dogde Journey Klimaautomatik 0,75² 4000 Leitungen ablängen 0,75² 0,75² 0,75² 0,75² Verbindungen gemäß Schaltplan herstellen. Von Isolierschlauch 400mm ablängen. Leitungsabschnitt 1 in Isolierschlauch 2100mm einziehen. K3 vorbe- reiten Verbindungen gemäß Schaltplan herstellen. Leitungen an IPCU anschließen.
  • Seite 7 Dodge Journey (JC) / Fiat Freemont (JC) Elektrik vorbereiten Fiat Freemont Klimaautomatik gn/ws 0,75² 3900 Leitungen ablängen 0,75² 0,75² 0,75² 0,75² 1000 1000 1000 1000 0,75² 0,75² Verbindungen gemäß Schaltplan herstellen. Von Isolierschlauch 400mm ablängen. Leitungsabschnitt 1 in Isolierschlauch 2100mm einziehen. K3 vorbe- reiten Verbindungen gemäß...
  • Seite 8 Dodge Journey (JC) / Fiat Freemont (JC) Dodge Journey 1 Halterung Sicherungs- und Relaisbox 2 Bohrung Ø 5,5 Bohrung für Winkel Fiat Freemont Halter 1 gemäß Bild abwinkeln! Halter vor- bereiten 20° Alle Fahrzeuge 1 Schraube M5x16, Scheibe, Bundmutter 2 Sicherungshalter 3 K3- Relais 4 Halteplatte Sicherungshalter Kabel-...

  • Seite 9: Elektrik Dodge Journey

    Dodge Journey (JC) / Fiat Freemont (JC) Elektrik Dodge Journey Plus- und Masseanschluss Vorwahluhr 1 Plusleitung an fzg.eigenen Plusstützpunkt 1 Vorwahluhr 2 Masseleitung an fzg.eigenen Massestütz- punkt Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen Schema am Unterboden verlegen Kabel-...

  • Seite 10: Elektrik Fiat Freemont

    Dodge Journey (JC) / Fiat Freemont (JC) Elektrik Fiat Freemont Sicherungshalter, K3-Relais Vorwahluhr 1 Schraube M5x16, Scheibe, fzg.eigene Boh- 1 Vorwahluhr rung, Bundmutter 2 Halter Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen Schema am Unterboden verlegen Kabel- baumverle- gung...

  • Seite 11: Gebläseansteuerung Klima Manuell Dodge

    Dodge Journey (JC) / Fiat Freemont (JC) Gebläseansteuerung Klima manuell Dodge Webasto Dodge Schaltplan VSVM C114 4² 4² 4² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG Widerstandsgruppe blau Sicherung 25A Gebläseschalter schwarz Gebläserelais...

  • Seite 12: Gebläseansteuerung Klimaautomatik Dodge

    0,75² 4² 4² bl/hbl IPCU 0,75² sw/ws bl/hbl 0,75² 0,75² bl/gn 0,75² K3.1 bl/gn 0,75² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG Gebläseregler weiß Sicherung 25A Klimabedienteil schwarz Gebläserelais 4-poliger Stecker GRr braun Legende K3.1...
  • Seite 13 Dodge Journey (JC) / Fiat Freemont (JC) Anschluss am 57-poligen Stecker C114 2 Fußraum Fahrerseite. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. bl Stecker C114/30 3 Ltg. rt K3/87a Anschluss 4 Ltg. sw K3/30 Gebläse- 5 Ltg. bl Gebläsemotor motor Anschluss K3.1 am 32-poligen Stecker 1 vom Klimabedienteil.
  • Seite 14 Dodge Journey (JC) / Fiat Freemont (JC) 1 Massestützpunkt 2 Masseleitungen IPCU, K3.1-Relais Anschluß Klemme 31 Sockel IPCU 1 und Sockel Relais K3.1 2 zu- sammenstecken und mit Klebeband befesti- gen. IPCU befe- stigen 1314082C...

  • Seite 15: Gebläseansteuerung Klimaautomatik Fiat

    0,75² N085 IPCU bl/sw 4² bl/hbl 0,75² O030 bl/hbl 0,75² 0,75² K3.1 M070 ro/ge 0,75² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E N085 Gebläsemotor 6-poliger Stecker HG O030 Gebläseregler weiß Sicherung 25A M070 Klimasteuergerät schwarz Gebläserelais B002...
  • Seite 16 Dodge Journey (JC) / Fiat Freemont (JC) Sockel IPCU 1 und Sockel Relais K3.1 mit doppelseitigen Klebeband befestigen! 2 Ltg. br IPCU/85, Relais K3.1/85 3 Fzg.eigener Massepunkt Montage IPCU Und Relais K3.1 Verbindungen gemäß Schaltplan herstellen. 1 Ltg. bl [2x] B002 Pin 48 2 Ltg.

  • Seite 17: Option Telestart

    Dodge Journey (JC) / Fiat Freemont (JC) Option Telestart Empfänger 1 mit Klebeband befestigen! Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor nur bei HTM100 Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1314082C...
  • Seite 18 Dodge Journey (JC) / Fiat Freemont (JC) Einbauort vorbereiten Fzg.eigene Schrauben an Position 1 [2x] aus- bauen und entsorgen! Schrauben ausbauen Halter 2 an Position 1 [2x] auf Ø 9,5 aufboh- ren! Halter vor- bereiten Lochbild an Position 3 [2x] auf Längsträger übertragen! 1 Schraube M8x70, Distanzscheibe 40 2 Halter...

  • Seite 19: Heizgerät Einbauen

    Dodge Journey (JC) / Fiat Freemont (JC) 1 Schraube M8x70, Federring, Distanz- scheibe 40 2 Schraube M6x70, Federring, Distanz- scheibe 40, Distanzscheibe 5 [je 2x] 3 Schraube M8x70, Federring, Distanz- scheibe 40, Distanzscheibe 5 Halter montieren Ein Schaumstoffstreifen an Position 1 im Be- reich der Markierung aufkleben.
  • Seite 20 Dodge Journey (JC) / Fiat Freemont (JC) Zwischen Heizgerät und Halter 2 zwei Schei- ben an Position 1 einfügen! 1 Ejotschraube, Scheibe [2x] 3 Ejotschraube Heizgerät montieren 1 Ejotschraube 2 Ejotstehbolzen Heizgerät montieren 1314082C...
  • Seite 21 Dodge Journey (JC) / Fiat Freemont (JC) Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“...
  • Seite 22 Dodge Journey (JC) / Fiat Freemont (JC) Benzin Schlauch C = 90°-Bogen 18x18 Abschnitt X entsorgen Schläuche A = 1300 ablängen B = 1440 Flechtschutzschläuche auf Schlauch A und B aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [6x] Schläuche vorberei- Vom zweiten Schaumstoffstreifen 40mm ab-...
  • Seite 23 Dodge Journey (JC) / Fiat Freemont (JC) 1 Fzg.eigener Stehbolzen, Distanzmutter M6x40 Distanz- mutter montieren Anschluss Heizgerä- teausgang Anschluss Heizgerä- teeingang Klebesockel 1 aufkleben, Schläuche A und B mit Kabelbinder sichern Verlegung Motorraum 1314082C...
  • Seite 24 Dodge Journey (JC) / Fiat Freemont (JC) 1 Distanzmutter, Schraube M6x20, Feder- ring 2 Gummierte Rohrschelle Ø 48 Verlegung Motorraum 1 Distanzmutter, Schraube M6x20, Feder- ring 2 Gummierte Rohrschelle Ø 48 Verlegung Motorraum Schlauch Motorausgang / Wärmetauscher- eingang 2 am Stutzen Wärmetauscherein- gang abziehen.
  • Seite 25 Dodge Journey (JC) / Fiat Freemont (JC) Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Schlauch Motorausgang 2 Fzg.eigene Federbandschelle Anschluss Motoraus- gang Diesel Alle Fahrzeuge Schlauch C = 90°-Bogen 18x18 Schläuche Abschnitt X entsorgen ablängen A = 1420 B = 1460 Flechtschutzschläuche auf Schlauch A und B aufschieben und ablängen.
  • Seite 26 Dodge Journey (JC) / Fiat Freemont (JC) Fzg.eigene Mutter an Position 1 ausbauen und entsorgen! Wärmeschutzblech 2 ist beim Fiat Freemont nicht verbaut! 1 Fzg.eigener Stehbolzen, Distanzmutter Distanz- M6x40 mutter 2 Wärmeschutzblech gelöst montieren Anschluss Heizgerä- teausgang Anschluss Heizgerä- teeingang Abbildung zeigt Dodge Journey! Fzg.eigene Mutter an Position 1 ausbauen und entsorgen!
  • Seite 27 Dodge Journey (JC) / Fiat Freemont (JC) Dodge Journey Verlegung Motorraum 1 Distanzmutter, Schraube M6x20, Feder- ring 2 Gummierte Rohrschelle Ø 48 Verlegung Motorraum 1 Distanzmutter, Schraube M6x20, Feder- ring, gummierte Rohrschelle Ø 48, Wärme- schutzblech Verlegung Motorraum Schlauch Motorausgang / Wärmetauscher- eingang 2 am Stutzen Wärmetauscherein- gang abziehen.
  • Seite 28 Dodge Journey (JC) / Fiat Freemont (JC) Anschluss Wärmetau- scherein- gang Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Abstandshalter 2 Fzg.eigene Federbandschelle 3 Schlauch Motorausgang Anschluss Motoraus- gang Fiat Freemont Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Schlauch A mit Kabelbindern 2 [2x] an fzg.ei- genen Kabelbaum fixieren! Verlegung Motorraum...
  • Seite 29 Dodge Journey (JC) / Fiat Freemont (JC) 1 Distanzmutter, Schraube M6x20, Feder- ring, gummierte Rohrschelle Ø 48 Verlegung Motorraum Schlauch Motorausgang / Wärmetauscher- eingang 2 am Stutzen Wärmetauscherein- gang abziehen. Federbandschelle 1 wird wieder verwendet! Trennstelle Anschluss Wärmetau- scherein- gang Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Fzg.eigene Federbandschelle...
  • Seite 30 Dodge Journey (JC) / Fiat Freemont (JC) Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß...
  • Seite 31 Dodge Journey (JC) / Fiat Freemont (JC) 1 Bohrung Ø 9,1; Einnietmutter einziehen Einniet- mutter ein- ziehen 1 Schwingmetallpuffer, Bundmutter, Einniet- mutter 2 Dosierpumpe 3 Gummierte Rohrschelle Dosier- pumpe montieren 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Kabelbaum Dosierpumpe, Brennstofflei- tung im Wellrohr 3 Brennstoffleitung 4 Schlauchstück, Schelle Ø...
  • Seite 32 Dodge Journey (JC) / Fiat Freemont (JC) Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 1 gemäß Herstellerangaben einbauen! Tank gemäß Herstellerangaben einbauen! 2 90°- Formschlauch 3 Schelle Ø 10 Brennstoff- 4 Brennstoffleitung leitung an- 5 Schelle Ø 9 schließen Lage der Bauteile kontrollieren, wenn nötig korrigieren.
  • Seite 33 Dodge Journey (JC) / Fiat Freemont (JC) Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 1 gemäß Herstellerangaben einbauen! Tank gemäß Herstellerangaben einbauen! 2 90°- Formschlauch 3 Schelle Ø 10 Brennstoff- 4 Brennstoffleitung leitung an- 5 Schelle Ø 9 schließen Lage der Bauteile kontrollieren, wenn nötig korrigieren.
  • Seite 34 Dodge Journey (JC) / Fiat Freemont (JC) Brennluft 1 Bohrung Ø 6,5 Bohrung in Stoßfän- gerverklei- dung 1 Schalldämpfer 2 Schraube M6x20, Rohrschelle, Bundmut- 3 Brennluftleitung 4 Schelle Ø 27 Schall- dämpfer montieren 1314082C...
  • Seite 35 Dodge Journey (JC) / Fiat Freemont (JC) Abgas 1 Abgasleitung a = 360 2 Abgasendstück b = 240 Abgaslei- tung vor- Abschnitt X entsorgen bereiten 1 Schlauchklemme 2 Abgaskrümmer 3 Distanzmutter M6x30, Ejotstehbolzen Abgas- krümmer montieren 1 Rohrschelle 2 Schlauchklemme [2x] 3 Abgasleitung 4 Schalldämpfer 5 Distanzmutter, Schraube M6x16, Feder-...

  • Seite 36: Abschließende Arbeiten

    Abgasendstück 3 bündig am Profilgummi rot 2 ausrichten! 1 Unterfahrschutz Profilgum- mi einset- Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com...

  • Seite 37: Schablone Tankentnehmer Benzin

    Dodge Journey (JC) / Fiat Freemont (JC) Schablone Tankentnehmer Benzin 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1314082C...

  • Seite 38: Schablone Tankentnehmer Diesel

    Dodge Journey (JC) / Fiat Freemont (JC) Schablone Tankentnehmer Diesel 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1314082C...

  • Seite 39: Bedienungshinweise Für Den Endkunden

    Dodge Journey (JC) / Fiat Freemont (JC) Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
