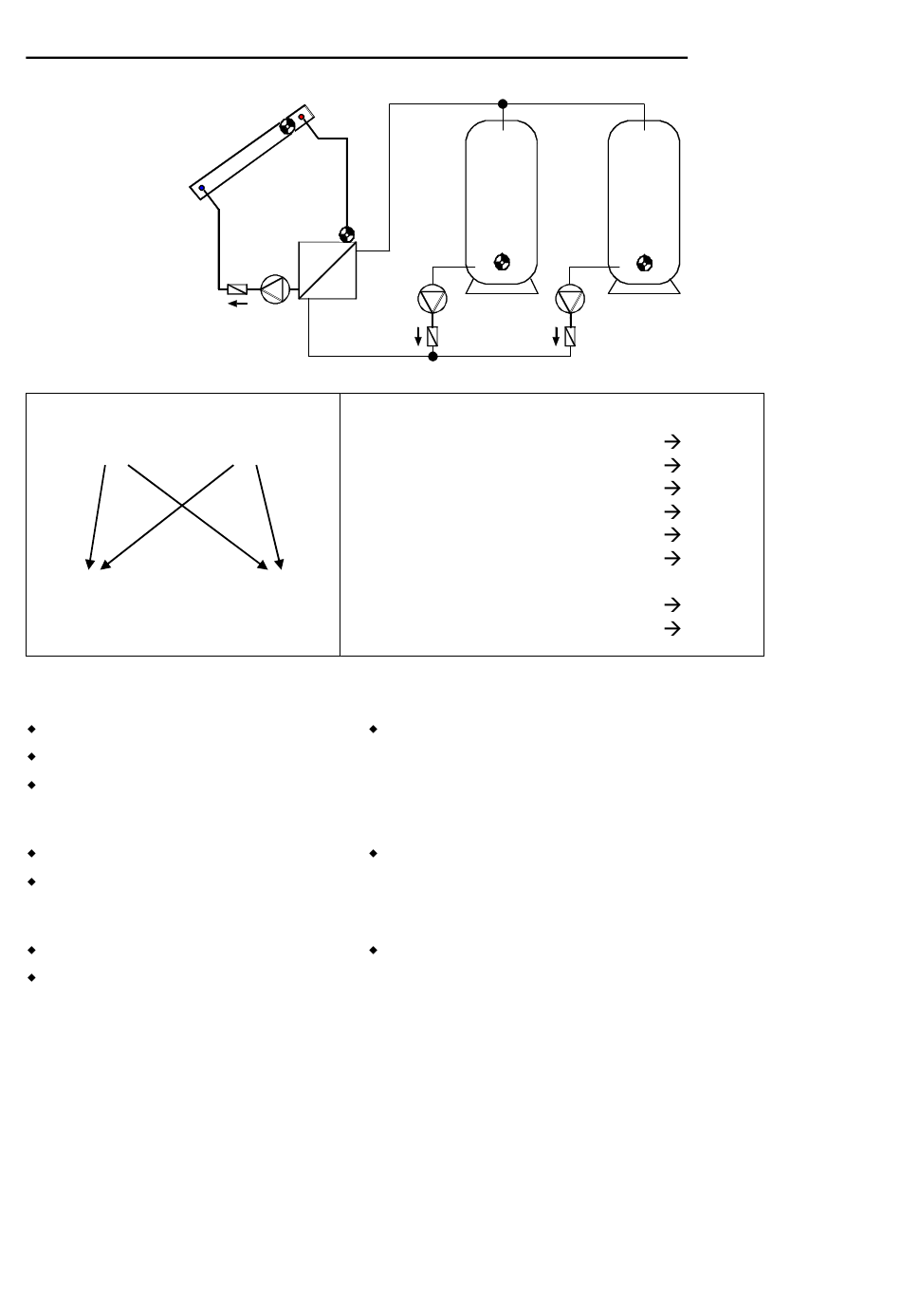

Programm 464 - Solaranlage mit 2 Verbrauchern und Bypassfunktion

S1
min1
diff1
diff2
A1
A2
S2
max1
Programm 464: Die Solarpumpe A1 läuft, wenn:
S1 größer als die Schwelle min1 ist
oder S1 um die Differenz diff1 höher ist als S3
und nicht beide Begrenzungen ( S2 > max1 und S3 > max2 ) überschritten wurden.
Die Pumpe A2 läuft, wenn:
S4 größer als die Schwelle min2 ist
und S2 die Schwelle max1 nicht überschritten hat.
Die Pumpe A3 läuft, wenn:
S4 größer als die Schwelle min2 ist
und S3 die Schwelle max2 nicht überschritten hat.
A1 = (S1 > (S2 + diff1) oder S1 > (S3 + diff1)) & S1 > min1
& (S2 < max1 oder S3 < max2)
A2 = S4 > (S2 + diff2) & S4 > min2 & S2 < max1
A3 = S4 > (S3 + diff3) & S4 > min2 & S3 < max2
Alle Programme +1: An Stelle der beiden Ladepumpen A2 und A3 werden eine Pumpe A2
und ein Dreiwegeventil A3 eingesetzt. Ventil A3 /S zeigt auf Speicher SP3 .
Alle Programme +2: Getrennte Einschaltschwellen auf S4 für die sekundärseitigen Solarkrei-
se: Der Ausgang A2 behält weiterhin min2 und A3 schaltet mit min3 .
S1
S4
A1
S4 notwendige Einstellungen:
min2
diff1 ... Koll. S1 – SP1 S2
diff2 ... Vorlauf S4 – SP1 S2
diff3
diff1
diff3 ... Vorlauf S4 – SP2 S3
A3
A1
min1 ... Einschalttemp. Koll. S1
min2 ... Einschalttemp. Svl. S4
min3 ... siehe alle Programme +2
S3
max1 ... Begrenzung SP1 S2
max2
max2 ... Begrenzung SP2 S3
und S1 um die Differenz diff1 höher ist als S2
und S4 um die Differenz diff2 höher ist als S2
und S4 um die Differenz diff3 höher ist als S3
SP1
S2
A2 A3
... Koll. S1 – SP2 S3
SP2
S3
A1
A1
A2
A3
A1
A2, A3
A1, A2
A1, A3
