- Seite 1 PROZESSAUTOMATION HANDBUCH Funktionale Sicherheit Relaisbaustein KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 ISO9001...
- Seite 2 Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Inhalt Einleitung ........... . . 4 Inhalt des Dokuments . -
Seite 4: Einleitung
Zusätzlich kann die Dokumentation aus folgenden Teilen bestehen, falls zutreffend: • EU-Baumusterprüfbescheinigung • EU-Konformitätserklärung • Konformitätsbescheinigung • Zertifikate • Control Drawings • FMEDA-Report • Assessment-Report • Weitere Dokumente Weitere Informationen zu Produkten mit funktionaler Sicherheit von Pepperl+Fuchs finden Sie im Internet unter www.pepperl-fuchs.com/sil. -
Seite 5: Sicherheitsinformationen
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Einleitung Sicherheitsinformationen Zielgruppe, Personal Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber. Nur Fachpersonal darf die Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des Produkts durchführen. Das Fachpersonal muss die Betriebsanleitung und die weitere Dokumentation gelesen und verstanden haben. -
Seite 6: Verwendete Symbole
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 7: Produktbeschreibung

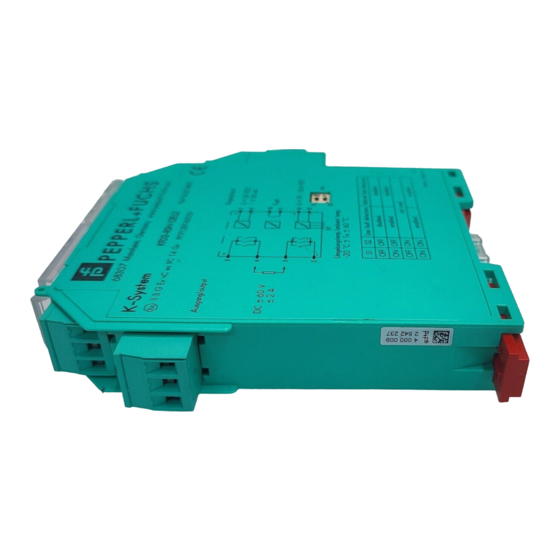

Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Produktbeschreibung Produktbeschreibung Funktion Allgemein Dieser Signaltrenner ermöglicht die galvanische Trennung von Feldstromkreisen und Steuerstromkreisen. Das sicherheitsgerichtete Anschalten (ETS, Energized to Safe) ist bei Anwendungen bis SIL 3 zulässig. Ein interner Fehler oder ein Leitungsfehler wird über die Impedanzänderung des Relaiskontakteingangs sowie eines zusätzlichen Relaiskontaktausgangs gemeldet. -
Seite 8: Planung
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Planung Planung Systemstruktur 3.1.1 Low Demand Mode (Betriebsart mit niedriger Anforderungsrate) Für Anwendungen, bei denen zwei separate Steuer- oder Regelkreise für den normalen Betrieb und für den sicherheitstechnischen Betrieb realisiert werden, wird in der Regel eine Anforderungsrate für den Sicherheitskreis von weniger als einmal im Jahr angenommen. -
Seite 9: Annahmen
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Planung Annahmen Während der FMEDA wurden folgende Annahmen getroffen: • Die Ausfallraten sind konstant, Verschleiß wird nicht berücksichtigt. • Die Ausfallrate basiert auf dem Siemens-Standard SN29500. • Das sicherheitsbezogene Gerät gilt als Gerät des Typs A mit einer Hardware- Fehlertoleranz von 0. -
Seite 10: Sicherheitsfunktion Und Sicherer Zustand
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Planung Sicherheitsfunktion und sicherer Zustand Sicherheitsfunktion Immer wenn der Eingang des Gerätes unter Spannung ist, ist der ETS-Ausgang leitend. Sicherer Zustand Im sicheren Zustand der Sicherheitsfunktion ist der ETS-Ausgang geschlossen (leitend). Reaktionszeit Die Reaktionszeit ist < 2 s. -
Seite 11: Sicherheitskennwerte
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Planung Sicherheitskennwerte Parameter Kennwerte Beurteilungstyp und Dokumentation Vollständige Beurteilung Gerätetyp Betriebsart Low Demand Mode oder High Demand Mode Sicherheitsfunktion sicherheitsgerichtetes Anschalten (ETS, Energized to Safe) SIL (SC) 300 FIT 0 FIT 3,47 FIT ... -
Seite 12: Gebrauchsdauer
Nach DIN EN 61508-2:2011 Anmerkung N3 können geeignete Maßnahmen des Herstellers und des Anlagenbetreibers die Gebrauchsdauer verlängern. Unserer Erfahrung nach kann die Gebrauchsdauer eines Produkts von Pepperl+Fuchs länger sein, wenn die Umgebungsbedingungen eine lange Gebrauchsdauer unterstützen, z. B. wenn die Umgebungstemperatur deutlich unter 60 °C liegt. -
Seite 13: Montage Und Installation
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Montage und Installation Montage und Installation Gerät montieren und installieren 1. Beachten Sie die Sicherheitshinweise in der Betriebsanleitung. 2. Beachten Sie die Informationen im Handbuch. 3. Beachten Sie die Anforderungen an den Sicherheitskreis. 4. Schließen Sie das Gerät ausschließlich an Geräte an, die für die Sicherheitsanwendung geeignet sind. -
Seite 14: Betrieb
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Betrieb Betrieb Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. • Reparieren, verändern oder manipulieren Sie nicht das Gerät. -
Seite 15: Wiederholungsprüfung
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Betrieb Wiederholungsprüfung Führen Sie eine Wiederholungsprüfung nach IEC/EN 61508-2 durch, um potenziell gefährliche Ausfälle zu entdecken, die sonst nicht erkannt werden. Prüfen Sie die Funktion des Teilsystems in periodischen Zeitabständen in Abhängigkeit von der angewendeten PFD in Übereinstimmung mit den Sicherheitskennwerten. -
Seite 16: Ablauf Der Wiederholungsprüfung
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Betrieb Ablauf der Wiederholungsprüfung 1. Aktivieren Sie die interne Fehlerüberwachung und die Leitungsfehlerüberwachung. Siehe Kapitel 4.2.1. 2. Prüfen Sie das Gerät wie in der folgenden Tabelle dargestellt. 3. Setzen Sie das Gerät nach der Prüfung auf die notwendigen Einstellungen zurück. -
Seite 17: Anwendungsbeispiele
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Betrieb Anwendungsbeispiele 5.3.1 Standardanwendung für 2-polige Schaltung Für eine Schaltanwendung muss das Gerät wie folgt an das Prozessleitsystem und die Bürde angeschlossen werden. KFD2-RSH-1.2E.L2 24 V DC Fault 24 V DC Zone 2 Power Rail Abbildung 5.1 Standardanwendung für 2-polige Schaltung... -
Seite 18: Anwendung Mit Fehlermeldeausgang Im Signalkreis Der 2-Poligen
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Betrieb 5.3.2 Anwendung mit Fehlermeldeausgang im Signalkreis der 2-poligen Schaltung Einige Prozessleitsysteme arbeiten nicht mit Prüfimpulsen oder mit spezifischen Prüfimpulsen, die die Impedanzänderung des Geräteausgangs nicht erkennen und keinen Leitungsfehler melden. Wenn der Ausgang des Prozessleitsystems einen offenen Stromkreis im Signalkreis erkennen kann, kann der Fehlermeldeausgang in Reihe zum Eingang geschaltet werden. -
Seite 19: Wartung Und Reparatur
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Wartung und Reparatur Wartung und Reparatur Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. -
Seite 20: Abkürzungsverzeichnis
Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Abkürzungsverzeichnis Abkürzungsverzeichnis Emergency Shutdown (Notabschaltung) Failure In Time (Ausfälle pro Zeit) in 10 FMEDA Failure Mode, Effects, and Diagnostics Analysis (Ausfallarten-, Ausfalleinfluss- und Ausfallaufdeckungsanalyse) Wahrscheinlichkeit eines sicheren Ausfalls Wahrscheinlichkeit eines gefahrbringenden erkannten Ausfalls Wahrscheinlichkeit eines gefahrbringenden unerkannten Ausfalls ... - Seite 21 Funktionale Sicherheit KFD2-RSH-1.2E.L2, KFD2-RSH-1.2E.L3 Notizen...
- Seite 22 PROZESSAUTOMATION – PROTECTING YOUR PROCESS Zentrale weltweit Pepperl+Fuchs GmbH 68307 Mannheim · Germany Tel. +49 621 776-0 E-mail: info@de.pepperl-fuchs.com Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com Änderungen vorbehalten DOCT-5816B Copyright PEPPERL+FUCHS • Printed in Germany 06/2018...
