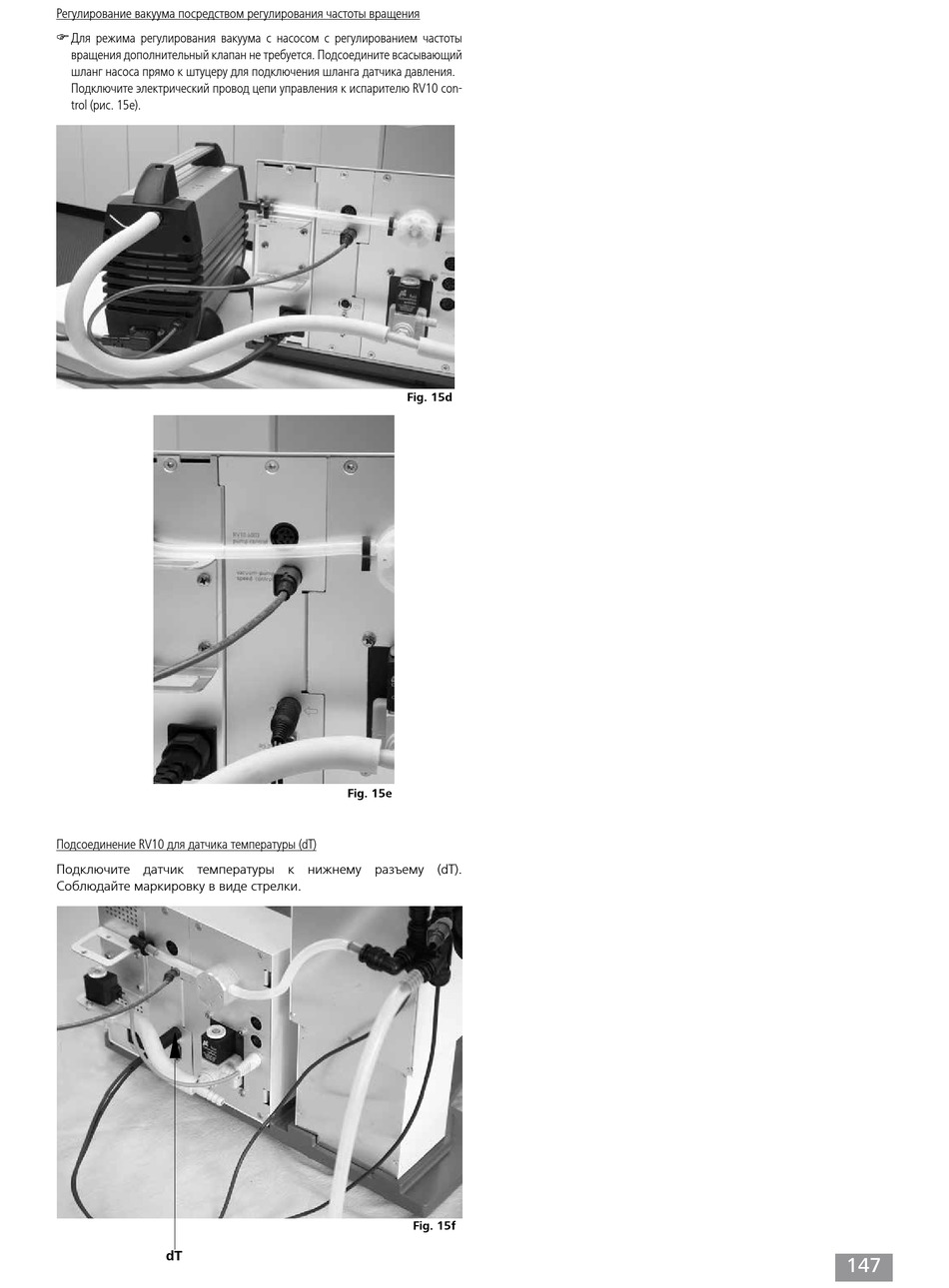

Регулирование вакуума посредством регулирования частоты вращения
 Для режима регулирования вакуума с насосом с регулированием частоты
вращения дополнительный клапан не требуется. Подсоедините всасывающий
шланг насоса прямо к штуцеру для подключения шланга датчика давления.
Подключите электрический провод цепи управления к испарителю RV10 con-
trol (рис. 15e).
Подсоединение RV10 для датчика температуры (dT)
Подключите датчик температуры к нижнему разъему (dT).
Соблюдайте маркировку в виде стрелки.
dT
Fig. 15d
Fig. 15e
Fig. 15f
147
