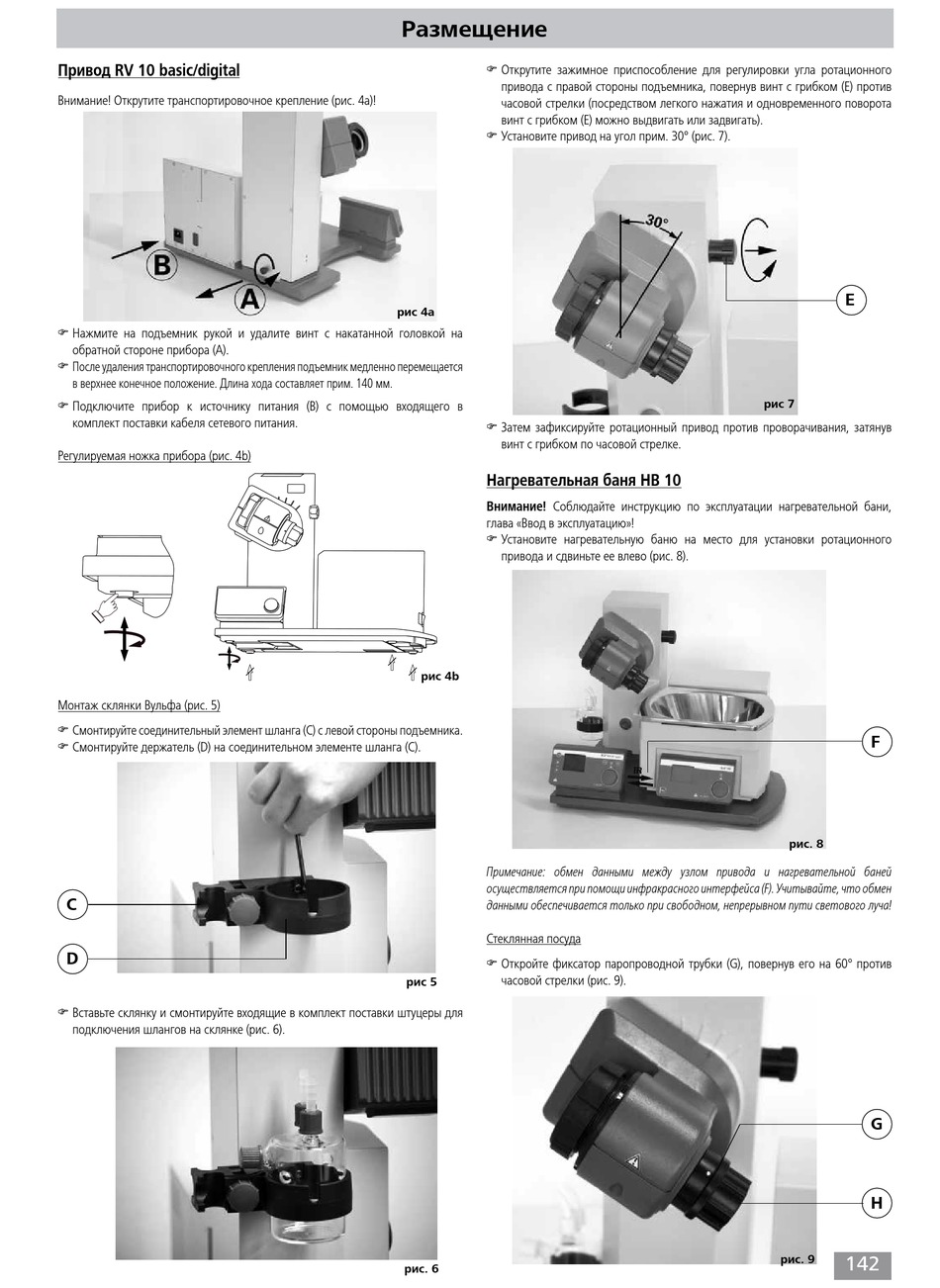

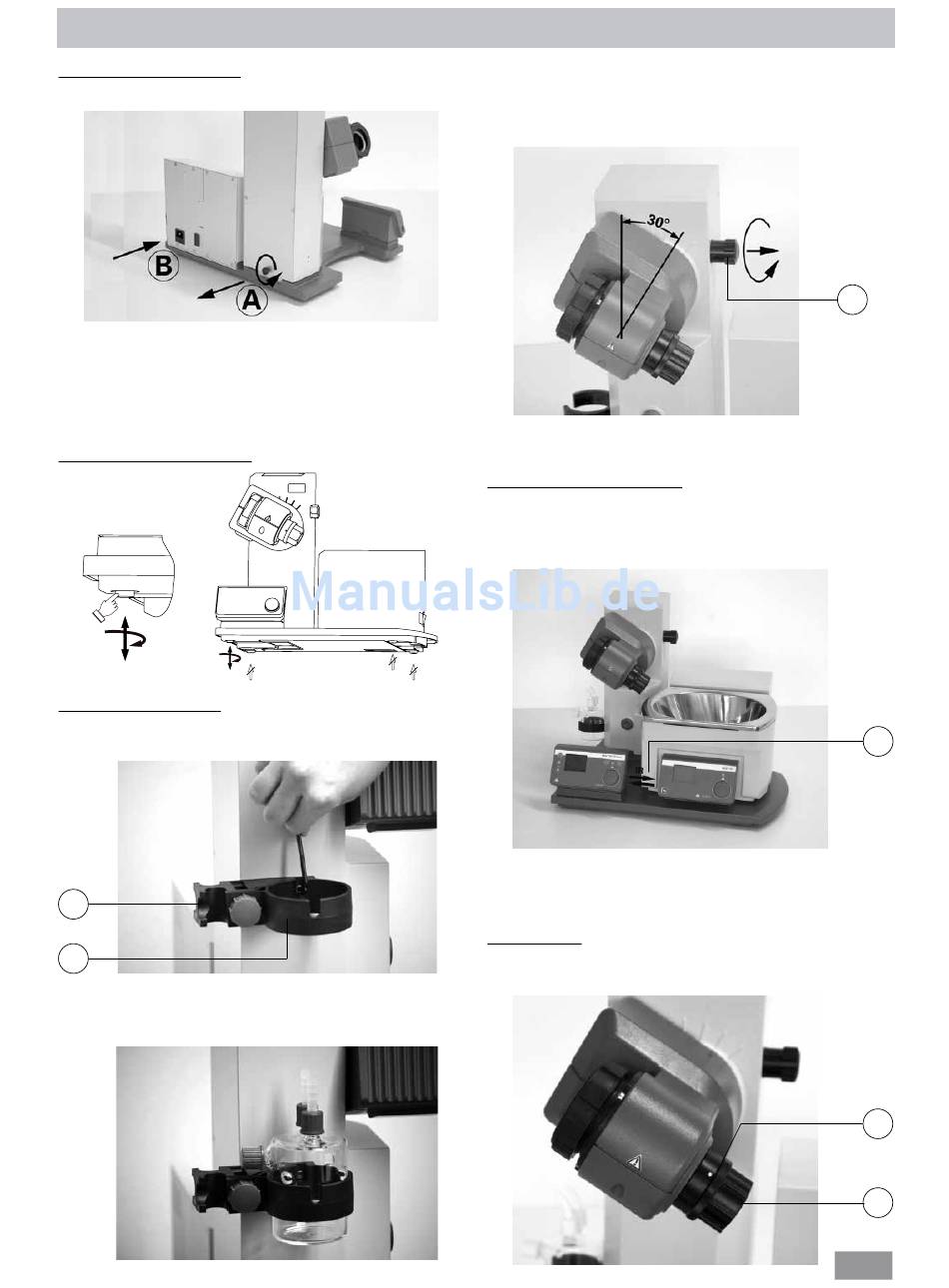

Привод RV 10 basic/digital
Внимание! Открутите транспортировочное крепление (рис. 4a)!
Нажмите на подъемник рукой и удалите винт с накатанной головкой на
обратной стороне прибора (A).
После удаления транспортировочного крепления подъемник медленно перемещается
в верхнее конечное положение. Длина хода составляет прим. 140 мм.
Подключите прибор к источнику питания (B) с помощью входящего в
комплект поставки кабеля сетевого питания.
Регулируемая ножка прибора (рис. 4b)
Монтаж склянки Вульфа (рис. 5)
Смонтируйте соединительный элемент шланга (C) с левой стороны подъемника.
Смонтируйте держатель (D) на соединительном элементе шланга (C).
C
D
Вставьте склянку и смонтируйте входящие в комплект поставки штуцеры для
подключения шлангов на склянке (рис. 6).
Размещение
Открутите зажимное приспособление для регулировки угла ротационного
привода с правой стороны подъемника, повернув винт с грибком (E) против
часовой стрелки (посредством легкого нажатия и одновременного поворота
винт с грибком (E) можно выдвигать или задвигать).
Установите привод на угол прим. 30° (рис. 7).
рис 4a
Затем зафиксируйте ротационный привод против проворачивания, затянув
винт с грибком по часовой стрелке.
Нагревательная баня HB 10
Внимание! Соблюдайте инструкцию по эксплуатации нагревательной бани,
глава «Ввод в эксплуатацию»!
Установите нагревательную баню на место для установки ротационного
привода и сдвиньте ее влево (рис. 8).
рис 4b
Примечание: обмен данными между узлом привода и нагревательной баней
осуществляется при помощи инфракрасного интерфейса (F). Учитывайте, что обмен
данными обеспечивается только при свободном, непрерывном пути светового луча!
Стеклянная посуда
Откройте фиксатор паропроводной трубки (G), повернув его на 60° против
часовой стрелки (рис. 9).
рис 5
рис. 6
E
рис 7
F
рис. 8
G
H
142
рис. 9
