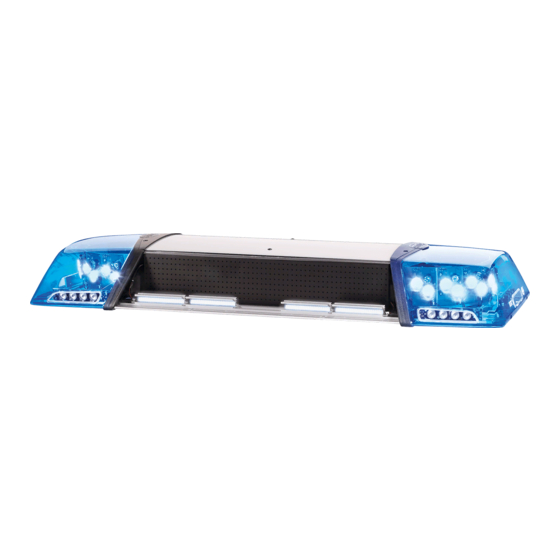

Hella RTK 7 Montageanleitung
Vorschau ausblenden Andere Handbücher für RTK 7:

Werbung

RTK 7
Montage der Dach- und Bedieneinheit

Inhaltsverzeichnis

Montage der Dacheinheit ............................................................... 58-59
Festmontage von unten für gerade Dächer .................................. 60-62
Festmontage von unten für gewölbte Dächer .............................. 63-66
Festmontage des Dachbalkens von oben .......................................... 67
Montage - Dachreling .................................................................... 68-73
Montage des Fahrzeugleitungssatzes ............................................... 74
Belegung Anschlussterminal RTK 7 .............................................. 75-77
Montage der Bedieneinheit ................................................................. 78
57

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hella RTK 7

  • Seite 1: Inhaltsverzeichnis

    Festmontage von unten für gerade Dächer ........60-62 Festmontage von unten für gewölbte Dächer ......63-66 Festmontage des Dachbalkens von oben .......... 67 Montage - Dachreling ..............68-73 Montage des Fahrzeugleitungssatzes ..........74 Belegung Anschlussterminal RTK 7 ..........75-77 Montage der Bedieneinheit ..............78...
  • Seite 2: Montage Der Dacheinheit

    Die Anlage ist durch ihren modularen Aufbau individuell von einer Basisvariante bis zur Ma- ximalausführung aufrüstbar. Die RTK 7 basiert auf den Tech- nischen Richtlinien „TR Funkstrei- fenwagen“ und den aktuellen sowie erhöhten EMV-Bedingungen nach TR 010 und BOS-Richtlinie.
  • Seite 3 Montage der Dacheinheit 8 mm Bohrschablone (Außenkontur Fahrzeug) Fahrtrichtung Ø 30 ± 0,5 77,3 77,3 77,3 77,3 77,3 77,3 77,3 Bei Bedarf Durchmesser der Löcher im Träger der Dacheingeit beträgt 7 mm Dachbal- 900 mm 1000 mm 1100 mm 1200 mm 1300 mm 1400 mm 1500 mm...
  • Seite 4: Festmontage Von Unten Für Gerade Dächer

    Montage der Dacheinheit Festmontage von unten für gerade Dächer Montage mit Gummiprofi l Um die Lichthaube zu entfernen zuerst die beiden Schrauben (Torx 25) herausdrehen und dann die Licht- haube abziehen. Zur Montage auf geraden Fahrzeugdächern, wie z.B. Dachaufsätze, kann der Montagesatz 9GD 176 514-87 verwendet werden.
  • Seite 5 Festmontage von unten für gerade Dächer Montage mit Gummiprofil Als Sichtschutz und Schutz vor Verschmutzung wird seitlich je ein Zellgummistreifen zwischen die beiden Gummiprofile geklebt. Zuerst wird die Schutzfolie von den Klebeflächen entfernt. Anschließend werden die Streifen so unter den Balken geklebt, dass die vier in Reihe liegenden äußeren Bohrungen nicht verdeckt werden.
  • Seite 6 Festmontage von unten für gerade Dächer Montage des Dachbalkens von unten Zur Verschraubung des Dachbalkens werden die vier in den beiden mittleren Nuten vormontierten Nutensteine an die gewünschte Position geschoben. Hierbei ist darauf zu achten, dass die Gewinde der Nutensteine genau auf der Achse der gewählten Bohrung liegen.
  • Seite 7: Festmontage Von Unten Für Gewölbte Dächer

    Festmontage von unten für gewölbte Dächer Vorbereitung und Montage der Gummiunterlage Distanzelemente Durchgang Leitungssatz (Kabeltülle) Befestigungspunkte Führungsnasen (ins Profil einziehen) Wasserablauf Die Gummiunterlage für gewölbte Dä- Eine Kabeltülle passt genau in den Ka- cher ist mit verschiedenen Distanzele- beldurchgang des Grundträgers. Die menten und Kabeltüllen bestückt, die nicht benötigten Kabeltüllen werden nach Bedarf herausgetrennt werden...
  • Seite 8 Festmontage von unten für gewölbte Dächer Vor Montage der Gummiunterlage werden die vier in den beiden mittleren Nuten vormontierten Nutensteine an die gewünschte Position geschoben. Hierbei ist darauf zu achten, dass die Gewinde der Nutensteine genau auf der Achse der gewählten Bohrung liegen.
  • Seite 9 Festmontage von unten für gewölbte Dächer ➊ Zur Montage auf gewölbten Fahrzeug- Die Gummiunterlage besitzt an beiden dächern wird die Gummiunterlage Enden je zwei Führungsnasen, die in 175 947-xx in der passenden Länge die mittleren Nuten eingesetzt werden. verwendet. Hierzu werden zuerst zwei Führungs- ➊...
  • Seite 10: Festmontage Für Gewölbte Dächer Von Unten

    Festmontage für gewölbte Dächer von unten Montage des Dachbalkens von Unten 14 mm 10 mm 7 mm Nun müssen in die Öffnungen der Die Schrauben müssen mit einem Bei zu starker Verformung der Gum- Gummiunterlage über den Nuten- Drehmoment von 6 Nm +/- 1 Nm fest- miunterlage bzw.
  • Seite 11: Festmontage Des Dachbalkens Von Oben

    Festmontage des Dachbalkens von oben Montage des Dachbalkens von Unten Die RTK 7 kann auch von oben auf Stehbolzen oder ähnlichem montiert werden. Die Stehbolzen sind so im Dach zu befestigen, dass sie durch die vier äu- ßeren Bohrungen (Siehe Bohrschema, Maß...
  • Seite 12: Montage - Dachreling

    Montage - Dachreling Hella Artikel Nr.: 9XD 177 162-811 Alle Bohrlöcher sind mit Gummi- stopfen zu schließen!
  • Seite 13 Montage - Dachreling Ausrichten und Vormontieren ➋ ➊ ca. 2x TX 30 ➌ ➍...
  • Seite 14 Montage - Dachreling ➎ 3 - 4 Nm ➏ ➐ Alle Befestigungsschrauben sin nach ca. 100 km nachzuziehen bzw. auf festen Sitz zu prüfen!
  • Seite 15 Montage - Dachreling Hella Artikel Nr.: 9XD 177 162-811 Alle Bohrlöcher sind mit Gummi- stopfen zu schließen!
  • Seite 16 Montage - Dachreling ➊ min. 18 mm max. 55 mm ➋ ➌ max. 4 – 5x...
  • Seite 17 Montage - Dachreling ➍ ➎ ➏ ➐ = max. 10mm = max. 10mm Alle Befestigungsschrauben sin nach ca. 100 km nachzuziehen bzw. auf festen Sitz zu prüfen!
  • Seite 18: Montage Des Fahrzeugleitungssatzes

    Montage des Fahrzeugleitungssatzes ➊ ➋ Einknüpfen der Tülle bei Festmontage auf gewölbten Dächern Gummiunterlage ➌ Einknüpfen der Tülle ➍ Einknüpfen der Tülle Die Montage des Fahrzeugleitungs- bei Festmontage bei Montage des Dach- satzes wird entsprechend der Bilder 1-4 vorgenommen. auf geraden Dächern balkens auf der Dach- reling Der Durchmesser des Durchführungs-...
  • Seite 19: Belegung Anschlussterminal Rtk 7

    Belegung Anschlussterminal RTK 7 13.2 13.1 23.2 23.1 Stecker 11 Stecker 14 Stecker 12 Stecker 13.1 Stecker 13.2 Stecker 15 Versorgung Versorgung Anschluss Anschluss Anschluss Anschluss Basis Erweiterung System CAN System System Externe (Leitungs- (Leitungs- 20 pol. analog analog Module...
  • Seite 20 Belegung Anschlussterminal RTK 7 Steckplatz Belegung Gegenstecker Fahrzeug-Leitung Querschnitt Klemme 30 Basis ST11 ST 21 4qmm Klemme 31 Basis braun Klemme 30 Licht rot/weiss ST14 ST 24 6qmm Klemme 31 Licht braun/weiss Martin Aktivierung grün/rot CAN high + schwarz CAN low -...
  • Seite 21 Belegung Anschlussterminal RTK 7 Steckplatz Belegung Gegenstecker Fahrzeug-Leitung Bedruckung Querschnitt LK 5 ein blau-gelb LK 6 ein blau-grün HKL T/N grün Martin ein grün-blau HKL vorne abschalten grau Stauschild Anzeige schwarz-blau ST13.2 ST 23.2 0,14 qmm LK 7 ein blau-weiss...
  • Seite 22: Montage Der Bedieneinheit

    Montage der Bedieneinheit Anschluss Halterung zum Dachbalken Si 3 Si 4 Si 7 Handgerät NF-Switchbox AUDIO Signal max. Eingangspegel : 2 Vss...
