Qlima R124C Gebrauchsanweisung Seite 99

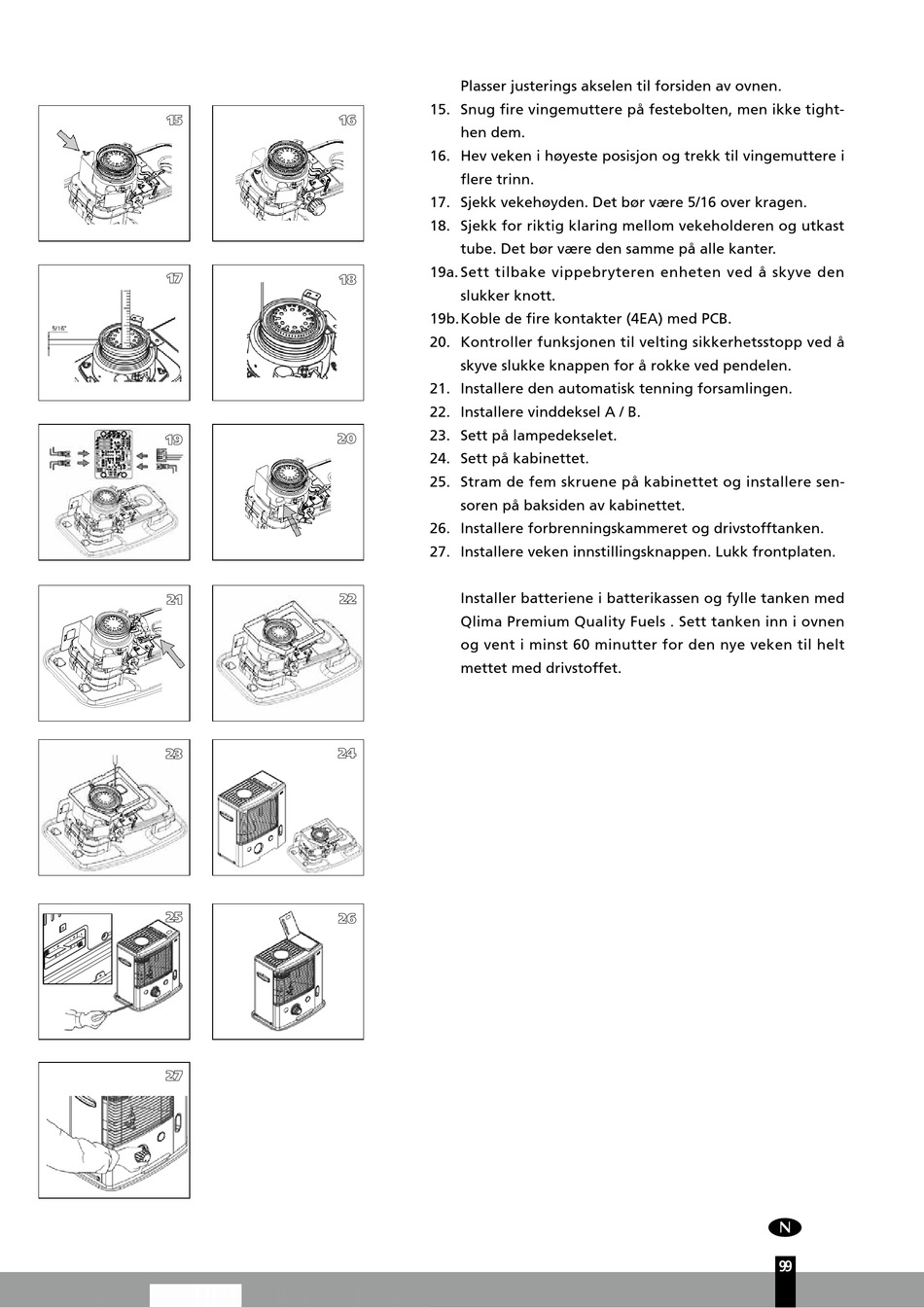

Plasser justerings akselen til forsiden av ovnen.
15. Snug fire vingemuttere på festebolten, men ikke tight-
hen dem.
16. Hev veken i høyeste posisjon og trekk til vingemuttere i
flere trinn.
17. Sjekk vekehøyden. Det bør være 5/16 over kragen.
18. Sjekk for riktig klaring mellom vekeholderen og utkast
tube. Det bør være den samme på alle kanter.
19a. Sett tilbake vippebryteren enheten ved å skyve den
slukker knott.
19b. Koble de fire kontakter (4EA) med PCB.
20. Kontroller funksjonen til velting sikkerhetsstopp ved å
skyve slukke knappen for å rokke ved pendelen.
21. Installere den automatisk tenning forsamlingen.
22. Installere vinddeksel A / B.
23. Sett på lampedekselet.
24. Sett på kabinettet.
25. Stram de fem skruene på kabinettet og installere sen-
soren på baksiden av kabinettet.
26. Installere forbrenningskammeret og drivstofftanken.
27. Installere veken innstillingsknappen. Lukk frontplaten.
Installer batteriene i batterikassen og fylle tanken med
Qlima Premium Quality Fuels . Sett tanken inn i ovnen
og vent i minst 60 minutter for den nye veken til helt
mettet med drivstoffet.
u
99
