Montage- und Serviceanleitung
für die Fachkraft
Solarregelungsmodul, Typ SM1
für Vitocell 100-U, Typ CVUA
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise
genau, um Gefahren und Schäden für Men-
schen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Personenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach- und Umwelt-
schäden.
Hinweis
Angaben mit dem Wort Hinweis enthalten Zusatzinfor-
mationen.
Montage, Erstinbetriebnahme, Inspektion, Wartung
und Instandsetzung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/Vertragsinstallationsun-
ternehmen) durchgeführt werden.

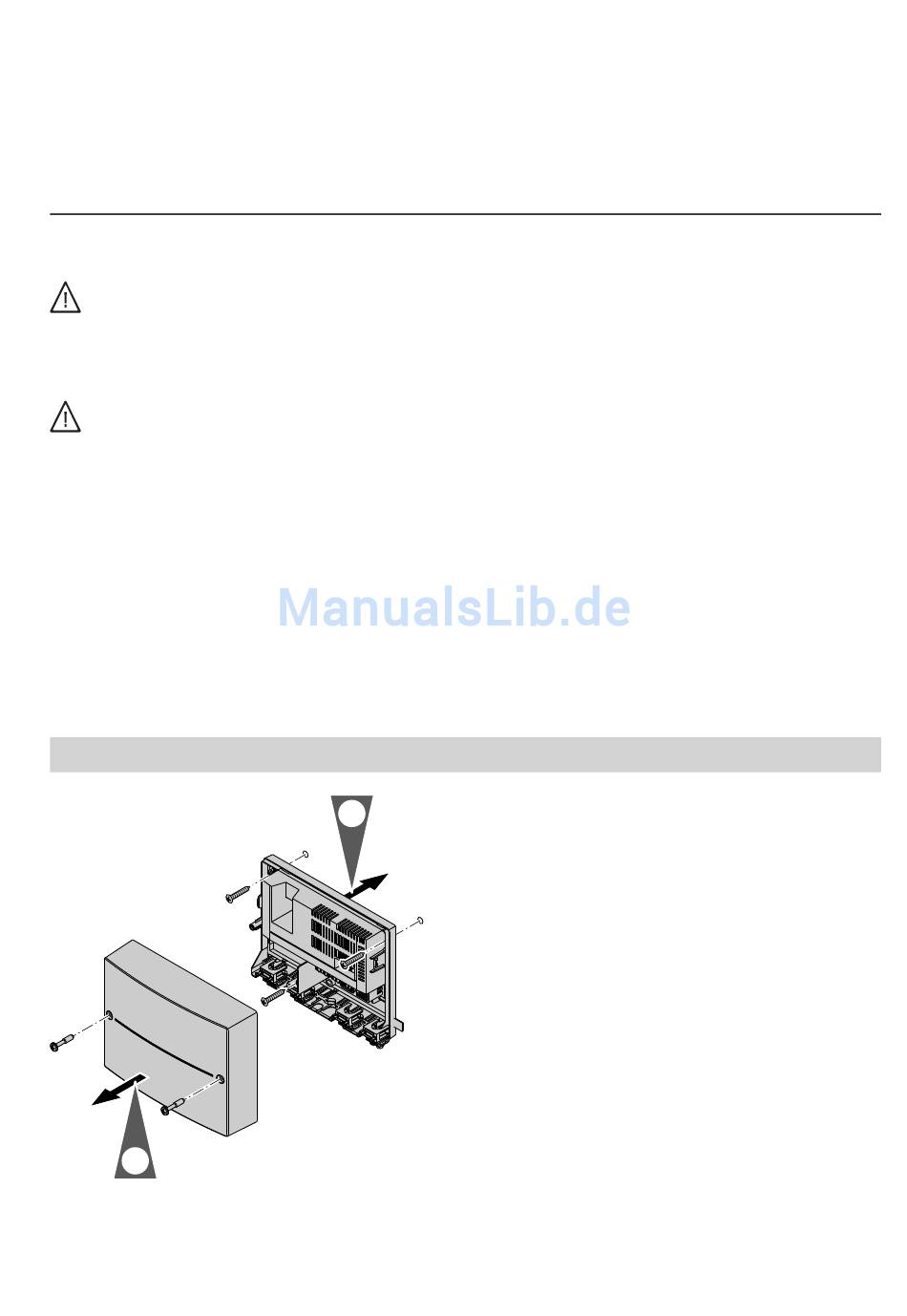

Montage (bei Austausch)
1.
Abb. 1
5442 740
2/2010
Bei Arbeiten an Gerät/Heizungsanlage diese span-
nungsfrei schalten (z.B. an der separaten Sicherung
oder einem Hauptschalter) und gegen Wiedereinschal-
ten sichern.
Bei Brennstoff Gas den Gasabsperrhahn schließen
und gegen ungewolltes Öffnen sichern.
Die Instandsetzung von Bauteilen mit sicherheitstech-
nischer Funktion gefährdet den sicheren Betrieb der
Anlage.
Bei Austausch ausschließlich Viessmann Originalteile
oder von Viessmann freigegebene Ersatzteile verwen-
den.
2.
VIESMANN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann SM1
Inhaltszusammenfassung für Viessmann SM1
- Seite 1 Funktion gefährdet den sicheren Betrieb der schäden. Anlage. Bei Austausch ausschließlich Viessmann Originalteile Hinweis oder von Viessmann freigegebene Ersatzteile verwen- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- den. mationen. Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fach- kräften (Heizungsfachbetrieb/Vertragsinstallationsun-...
- Seite 2 Montage (bei Austausch) (Fortsetzung) Achtung Hinweis Durch elektrostatische Aufladung können elekt- Bauseitige Leitungen zugentlasten. ronische Baugruppen beschädigt werden. Nicht benötigte Öffnungen mit Leitungsdurchführung Vor den Arbeiten geerdetes Objekt, z.B. Hei- (nicht aufgeschnitten) verschließen. zungs- oder Wasserrohre berühren, um die stati- sche Aufladung abzuleiten.
- Seite 3 Anlagenbeispiel 1 (Fortsetzung) Codier- Wert Beschreibung adresse Solarkreispumpe nicht drehzahlgeregelt (Auslieferzustand) Solarkreispumpe drehzahlgeregelt mit Wellenpaketsteuerung Solarkreispumpe drehzahlgeregelt mit PWM-Ansteuerung Hinweis Falsche Einstellung führt zu Geräteschaden oder Funktionsstörungen. Speichermaximaltemperatur (Auslieferzustand 60 ° Ohne Zusatzfunktion für die Trinkwassererwärmung (Auslieferzustand) Mit Zusatzfunktion für die Trinkwassererwärmung Hinweis Codieradresse 00 kann min.
- Seite 4 Speichertemperatursensor (Solarregelungsmodul) Sicherheitstemperaturbegrenzer (Zubehör) Trinkwasserzirkulationspumpe (bauseits) (ggf. interne/externe Erweiterung erforderlich) Thermostatischer Mischautomat (Zubehör) Umwälzpumpe (Umschichtung, bauseits) Sonnenkollektoren Kollektortemperatursensor & Solar-Divicon (integriert in Vitocell 100-U/W, Typ CVUA) Solarkreispumpe Solarregelungsmodul, Typ SM1 (integriert in Vitocell 100-U/W, Typ CVUA) Abzweigdose (bauseits) Netzschalter (bauseits)
- Seite 5 Anlagenbeispiel 1 (Fortsetzung) Elektrisches Installationsschema 230 V / 50 Hz fÖ aÖ & KM-BUS 2 Abb. 3 ID: 4605120_1001_01 bei Solarregelungsmodul mit drehzahlgeregelter Solarkreispumpe mit PWM-Ansteuerung Anlagenbeispiel 2 Trinkwassererwärmung mit einem monovalent genutzten Vitocell 100-U (Typ CVUA) und einem monovalenten Speicher-Wassererwärmer aus früherer Anlagenkonstellation Funktionsbeschreibung Die Umschichtpumpe wird nach folgenden Kriterien...
- Seite 6 Anlagenbeispiel 2 (Fortsetzung) Falls die Solarenergie nicht ausreicht, wird im unteren Trinkwassererwärmung ohne Solarenergie Teil des Vitocell 100-U das Trinkwasser solar vorer- wärmt. Im Speicher-Wassererwärmers wird es Der Speicher-Wassererwärmer wird vom Heizkes- durch den Heizkessel auf die gewünschte Tempe- beheizt. Die Speichertemperaturregelung mit ratur gebracht.
- Seite 7 Anlagenbeispiel 2 (Fortsetzung) Gruppe Warmwasser Codieradresse Funktion 5b:1 Internes Umschaltventil ohne Funktion (Speicher-Wassererwärmer hinter der hydraulischen Weiche angeschlossen) Hydraulisches Installationsschema ID: 4605121_1001_01 Abb. 4...
- Seite 8 (Umschichtung, bauseits) Temperatursensor (Vitocell 100-U, solarbeheizt)) Speicherwassererwärmer (kesselbeheizt, bauseits vorhanden in bereits bestehender Anlage) Temperatursensor (Speicher-Wassererwärmer, kesselbeheizt) Sonnenkollektoren Kollektortemperatursensor & Solar-Divicon (integriert in Vitocell 100-U/W, Typ CVUA) Solarkreispumpe Solarregelungsmodul, Typ SM1 (integriert in Vitocell 100-U/W, Typ CVUA) Abzweigdose (bauseits) Netzschalter (bauseits)
- Seite 9 Anlagenbeispiel 2 (Fortsetzung) Elektrisches Installationsschema 230 V / 50 Hz fÖ aÖ & KM-BUS 2 Abb. 5 ID: 4605121_1001_01 bei Solarregelungsmodul mit drehzahlgeregelter Solarkreispumpe mit PWM-Ansteuerung Netzanschluss Gefahr Gefahr Unsachgemäß ausgeführte Elektroinstallationen Fehlende Erdung von Komponenten der Anlage können zu Verletzungen durch elektrischen kann bei einem elektrischen Defekt zu gefährli- Strom und zu Geräteschäden führen.
- Seite 10 Netzanschluss (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. Adern „L“, und „N“ nicht vertauschen. Achtung Falsche Phasenfolge kann zu Geräteschäden führen. Auf Phasengleichheit mit dem Netzanschluss der Regelung achten. Farbkennzeichnung nach DIN/IEC 60757 braun blau GN/YE grün/gelb...
-
Seite 11: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschema Abb. 7 Grundleiterplatte Temperatursensor (falls vorhanden) PWM Drehzahlansteuerung Solarkreispumpe (falls Temperatursensor (falls vorhanden) aÖ vorhanden) Umschichtpumpe Sicherheitstemperaturbegrenzer Solarkreispumpe X... Elektrische Schnittstellen Netzanschluss fÖ Speichertemperatursensor KM-BUS von der Regelung Kollektortemperatursensor & Funktionsbeschreibung Hinweis Serviceanleitung Heizkessel Die im Folgenden beschriebenen Funktionen in den Codierebenen 1 und 2 (Gruppe Solar) an der Rege- lung des Heizkessels einstellen bzw. -
Seite 12: Intervallfunktion
Codieradressen „20“, „24“, „25“. Codieradresse 07. Drehzahlregelung Kollektor-Frostschutzfunktion Hinweis Viessmann Kollektoren werden mit Viessmann Wär- Entsprechend des eingebauten Pumpentyps ist meträgermedium befüllt. Diese Funktion muss nicht Codieradresse „02“ werkseitig eingestellt.. Eine neue aktiviert werden. Einstellung ist nur bei Austausch der Regelung oder Nur aktivieren bei Verwendung von Wasser als Wär-... - Seite 13 Handelsübliche Teile sind im örtlichen Fachhandel Einzelteile ohne Abbildung erhältlich. 340 PWM-Leitung Solarkreispumpe 344 Anschussleitung Solarkreispumpe Einzelteile 345 Steckersatz 230 V 311 Kollektortemperatursensor 346 Steckersatz Kleinspannung, 2 polig 330 Solarregelungsmodul SM1 350 Montage- und Serviceanleitung 341 Anschussleitung 342 Anschussleitung Typenschild 343 Speichertemperatursensor Abb. 8...
-
Seite 14: Technische Daten
■ Umschichtpumpe 1 (1) A 230 V~ ■ Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Solarregelungsmodul mit folgenden Normen übereinstimmen: EN 267 EN 60 335 EN 303 EN 60 335-1:2006... - Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
