Viessmann Vitosolic 100SD1 7418201 Montageanleitung
Elektronische temperatur-differenz-regelung
für vitocell 100-u, typ cvua
Vorschau ausblenden
Andere Handbücher für Vitosolic 100SD1 7418201:
- Montage- und serviceanleitung (76 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Viessmann Vitosolic 100SD1 7418201
Inhaltszusammenfassung für Viessmann Vitosolic 100SD1 7418201

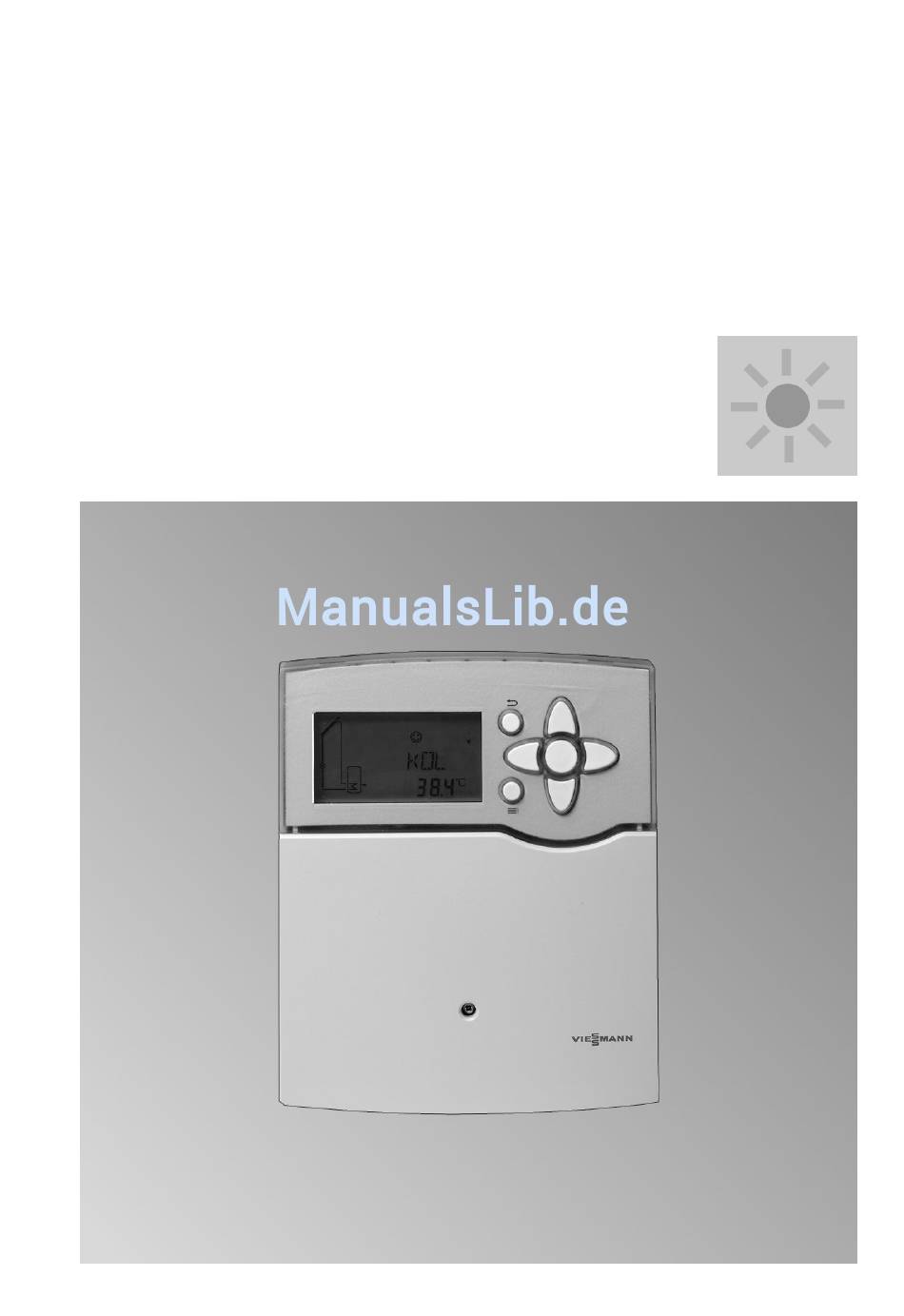

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitosolic 100 Typ SD1 Elektronische Temperatur-Differenz-Regelung für Vitocell 100-U, Typ CVUA Gültigkeitshinweise siehe letzte Seite VITOSOLIC 100 Bitte aufbewahren! 5443 051 2/2010...
-
Seite 2: Sicherheitshinweise
Fachkundi- len mit sicherheitstechnischer gen zu erfolgen. Funktion gefährdet den sicheren Betrieb der Anlage. Vorschriften Defekte Bauteile müssen durch Viessmann Originalteile ersetzt Beachten Sie bei Arbeiten werden. ■ die gesetzlichen Vorschriften zur Unfallverhütung, ■ die gesetzlichen Vorschriften zum Umweltschutz, ■... - Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Montagehinweis....................Anlagenbeispiel....................Montageablauf Solarregelung anbauen (bei Austausch).............. 11 Übersicht der elektrischen Anschlüsse..............12 Solarkreispumpe....................12 Pumpe/Ventil an Ausgang R2................14 Sicherheitstemperaturbegrenzer................15 Kollektortemperatursensor................... 16 Speichertemperatursensor................... 17 Temperatursensor....................17 Netzanschluss...................... 19 Serviceanleitung Inbetriebnahme Netzspannung einschalten................... 20 Navigation durch das Menü.................. 20 Anlagenschema einstellen................... - Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Wärmebilanzierung....................37 Drehzahlregelung....................38 Einzelteilliste....................... 39 Technische Daten....................40 Anhang........................ 41 Bescheinigungen Konformitätserklärung..................42 Stichwortverzeichnis..................43...
-
Seite 6: Montagevorbereitung
Mischarmatur einbauen. Anlagenbeispiel Trinkwassererwärmung mit bivalentem Speicher-Wassererwär- Hauptkomponenten ■ Unterschreiten der Ausschalt-Tempe- raturdifferenz DT A ■ Viessmann Sonnenkollektoren ■ Überschreiten der elektronischen ■ Speicher-Wassererwärmer Vitocell Temperaturbegrenzung (max. bei 100-U, Typ CVUA 90 °C) der Regelung eZ ■ Vitosolic 100, Typ SD1 ■... - Seite 7 Montagevorbereitung Anlagenbeispiel (Fortsetzung) Unterdrückung der Nachheizung des Trinkwassererwärmung ohne Solar- Speicher-Wassererwärmers durch energie den Heizkessel Der obere Bereich des Speicher-Was- In der Kesselkreisregelung 2 wird über sererwärmers qP wird vom Heizkes- Codieradresse „67“ ein 3. Trinkwasser- sel 1 beheizt. Die Speichertemperatur- temperatur-Sollwert vorgegeben (Ein- regelung mit Speichertemperatursen- stellbereich 10 bis 95 ºC).
- Seite 8 Montagevorbereitung Anlagenbeispiel (Fortsetzung) Hydraulisches Installationsschema ID: 4605119_1001_01...
- Seite 9 Montagevorbereitung Anlagenbeispiel (Fortsetzung) Erforderliche Geräte ID: 4605119_1001_01 Pos. Bezeichnung Öl-/Gas-Heizkessel oder Öl-/Gas-Wandgerät Kessel- und Heizkreisregelung Speichertemperatursensor Umwälzpumpe zur Speicherbeheizung (bei Öl-/Gas-Wandgerät eingebaut) Vitocell 100-U, Typ CVUA Speichertemperatursensor S2 Sicherheitstemperaturbegrenzer (Zubehör) Trinkwasserzirkulationspumpe (bauseits) (bei Öl-/Gas-Wandgerät für den Anschluss ggf. interne/externe Erweiterung erforderlich) Thermostatischer Mischautomat (Zubehör) Umwälzpumpe R2 (Umschichtung) (bauseits)
- Seite 10 Montagevorbereitung Anlagenbeispiel (Fortsetzung) Elektrisches Installationsschema 230 V / 50 Hz KM-BUS 2 ID: 4605119_1001_01 A bei Regelung mit drehzahlgeregel- ter Solarkreispumpe mit PWM- Ansteuerung...
-
Seite 11: Montageablauf
Montageablauf Solarregelung anbauen (bei Austausch) Vor dem Schließen der Solarregelung elektrische Anschlüsse ausführen und Leitungen zugentlasten. -
Seite 12: Übersicht Der Elektrischen Anschlüsse
Montageablauf Übersicht der elektrischen Anschlüsse T 4 A 250 V P = 2 VA AC 250 V 0,8 A AC 250 V 4(2) A 230 V IP 20, l, T40 50 Hz N R2 R1 N L 9 10 11 12 13 14 15 16 17 18 19 20 21 A Anschlussraum der Solarregelung E Sicherung, T 4,0 A... - Seite 13 Montageablauf Solarkreispumpe (Fortsetzung) Einsetzbare Pumpen Standard-Solarpumpen Hocheffizienz- Pumpen mit PWM- pumpen ohne Eingang PWM-Eingang Ohne eigene Dreh- Mit eigener Dreh- Hinweis zahlregelung zahlregelung Nur Solarpumpen (mit eingebautem einsetzen, keine Hilfskondensator) Heizkreispumpen. „RPM“ = 1 „RPM“ = 0 „RPM“ = 0 ■...
-
Seite 14: Pumpe/Ventil An Ausgang R2
Montageablauf Solarkreispumpe (Fortsetzung) Pumpe mit PWM-Eingang Anschlussraum der Solarre- R1/PWM Solarkreispumpe gelung Pumpe/Ventil an Ausgang R2 Montage Pumpe und Ventil müssen baumuster- geprüft sein und entsprechend den Her- stellerangaben montiert werden. Anschluss 3-adrige Leitung mit Leiterquerschnitt Nennstrom: max 4(2) A 0,75 mm... -
Seite 15: Sicherheitstemperaturbegrenzer
Montageablauf Pumpe/Ventil an Ausgang R2 (Fortsetzung) A Anschlussraum der Solarregelung B Pumpe oder Ventil Sicherheitstemperaturbegrenzer Ein Sicherheitstemperaturbegrenzer im Hinweis Die bei Vitocell 100-U, Typ CVUA, max. Verbraucher ist erforderlich, falls pro m anschließbare Kollektorfläche von Absorberfläche weniger als 40 Liter Speichervolumen zur Verfügung stehen. -
Seite 16: Temperatureinstellung
Montageablauf Sicherheitstemperaturbegrenzer (Fortsetzung) A Anschlussraum der Solarregelung B Sicherheitstemperaturbegrenzer C Solarkreispumpe D Abzweigdose (bauseits) Temperatureinstellung Auslieferungszustand: 120 °C Montageanleitung Sicherheits- Umstellung auf 95 °C erforderlich temperaturbegrenzer Kollektortemperatursensor Montage Montageanleitung Kollektor Anschluss Sensor an S1 (Klemmen 1 und 2) Verlängerung der Anschlussleitung: anschließen. -
Seite 17: Speichertemperatursensor
Montageablauf Kollektortemperatursensor (Fortsetzung) Hinweis Leitung darf nicht über größere Längen zusammen mit 230/400-V-Leitungen verlegt werden. Speichertemperatursensor Montage Erfolgt mit dem Einschraubwinkel. Montageanleitung Speicher- Wassererwärmer Temperatursensor Für zusätzliche Funktionen (siehe Kapi- tel „Funktionsbeschreibung“.) - Seite 18 Montageablauf Temperatursensor (Fortsetzung) Montage Hinweis Sensor nicht mit Isolierband umwickeln. Tauchhülse eindichten. Anschluss Sensor an S3 (Klemmen 5 und 6) Hinweis anschließen. Leitung darf nicht zusammen mit Verlängerung der Anschlussleitung: 230/400-V-Leitungen verlegt werden. 2-adrige Leitung mit Leiterquerschnitt 1,5 mm...
-
Seite 19: Netzanschluss
Montageablauf Netzanschluss Vorschriften Netzanschluss und Schutzmaßnahmen Die Zuleitung zur Solarregelung muss (z.B. FI-Schaltung) sind gemäß IEC 364, vorschriftsmäßig abgesichert sein. den Anschlussbedingungen des örtli- chen Energieversorgungsunterneh- mens und den VDE-Vorschriften auszu- führen! Netzanschluss (230 V~) über einen bau- seitigen zweipoligen Netzschalter erstel- len. -
Seite 20: Inbetriebnahme
Inbetriebnahme Netzspannung einschalten 1. Prüfen, ob alle elektrischen 4. Nach Austausch der Regelung: Prü- Anschlüsse richtig ausgeführt sind. fen, welcher Art die angeschlossene Solarkreispumpe ist und Parameter 2. Prüfen, ob der Sicherheitstempera- „RPM“ einstellen (siehe Seite 12 und turbegrenzer (falls erforderlich) ange- 22). -
Seite 21: Symbole Im Display
Inbetriebnahme Navigation durch das Menü (Fortsetzung) Aufrufen des Menüs In der Symbolzeile des Displays wird angezeigt, mit welchen Tas- ten die Einstellungen und Abfra- gen erfolgen. Hinweis Die Anzeige wechselt nach ca. 4 min auf die Anzeige der Kollektortemperatur, falls keine weiteren Einstellungen vorge- nommen werden. -
Seite 22: Anlagenschema Einstellen
Inbetriebnahme Anlagenschema einstellen Folgende Tasten drücken: für gewünschtes Schema. „ANL 1“ und das entspre- 4. OK zur Bestätigung. chende Schema erscheinen im Display. Anlagenschema siehe ab Seite 30. 2. OK „SET“ blinkt. Anlagenparameter einstellen Folgende Tasten drücken: 3. OK „SET“ blinkt. „ANL“... - Seite 23 Inbetriebnahme Relaistest durchführen (Fortsetzung) für gewünschte Einstellung. Auto Regelbetrieb in (100%) „Æ“ und „“ bzw. „Ó erscheint und „¨“ blinkt. OFF Aus „Æ“ erscheint und „¨“ blinkt. 5. OK zur Bestätigung. 6. Nach Beenden des Relaistests „Auto“ einstellen.
-
Seite 24: Serviceabfragen
Serviceabfragen Temperaturen und Betriebszustände abfragen Je nach Anlagenkonfiguration und vor- genommenen Einstellungen können mit den Tasten folgende Werte abge- fragt werden: Anzeige im Display Bezeichnung °C Kollektortemperatur TSPU °C Trinkwassertemperatur °C Temperatur an einem evtl. angeschlos- senem Sensor S3 % Relative Drehzahl der Solarkreispumpe Status des Relais R2: OFF: Relais aus Relais ein... -
Seite 25: Störungsbehebung
Störungsbehebung Störungsmeldungen Störungen der Sensoren: Mögliche Anzeigen: ■ Displaybeleuchtung blinkt –88.8 Kurzschluss Sensor ■ Sensorsymbol im Anlagenschema 888.8 Unterbrechung Sensor blinkt schnell ■ ¨ blinkt Hinweis Mit den Tasten können weitere Abfragen vorgenommen werden. Beispiel Kurzschluss Kollektortem- peratursensor °C Sensoren prüfen Temperatur in °C A Widerstand 20 kΩ... -
Seite 26: Technische Daten
Störungsbehebung Sensoren prüfen (Fortsetzung) Technische Daten Sensor NTC 10 kΩ bei 25 °C 20 kΩ bei 25 °C Schutzart IP 53 IP 53 Zulässige Umgebungs- temperatur −20 bis + 90 °C −20 bis + 200 °C ■ bei Betrieb −20 bis + 70 °C −20 bis + 70 °C ■... -
Seite 27: Funktionsbeschreibung
Funktionsbeschreibung Übersicht der Parameter Folgende Parameter können je nach Anlagenkonfiguration eingestellt werden: Anzeige Parameter Auslief.- Einstellbe- Anlagen- zustand reich schema Anlagenschema 1–10 — DT E Einschalt-Temperaturdiffe- 8 °C 1,5 – 20 °C renz für Solarkreis- pumpe R1 DT E < DT S DT A Ausschalt-Temperaturdiffe- 4 °C... - Seite 28 Funktionsbeschreibung Übersicht der Parameter (Fortsetzung) Anzeige Parameter Auslief.- Einstellbe- Anlagen- zustand reich schema Kollektor-Grenztemperatur 130 °C 110 – 200 °C (siehe Seite 35) Kollektorkühlfunktion (Kol- OFF/On lektor-Maximaltemperatur- 110 °C 90 – 190 °C begrenzung) (siehe Seite 35) 1 bis 10 Kollektor-Minimaltempera- OFF/On turbegrenzung...
- Seite 29 Funktionsbeschreibung Übersicht der Parameter (Fortsetzung) Anzeige Parameter Auslief.- Einstellbe- Anlagen- zustand reich schema OWMZ Wärmebilanzierung OFF/On (siehe Seite 37) VMAX 5,0 l/min 0,1 – 20 l/min bei 100% Pumpen- drehzahl MEDT 0 – 3 MED% 20 – 70 1 bis 10 Drehzahlregelung je nach 0 –...
-
Seite 30: Anlagenschema
Funktionsbeschreibung Anlagenschema Mit der Solarregelung können 10 Anla- ■ Kollektor-Minimaltemperaturbegren- genschemen realisiert werden. Die Aus- zung (siehe Seite 36) wahl erfolgt über den Parameter „ANL“ ■ Frostschutzfunktion (siehe Seite 36) (siehe Seite 22). Alle Anlagenschemen ■ Rückkühlfunktion (siehe Seite 37) enthalten die Funktionen von „ANL 1“... - Seite 31 Funktionsbeschreibung Anlagenschema (Fortsetzung) „ANL“ = 1 — Grundschema Bivalente Trinkwassererwärmung, mit Unterdrückung der Nachheizung durch den Heizkessel in Verbindung mit Regelungen mit KM-BUS Anzeige im Display Temperatur-Differenzregelung Ermittlung der Temperaturdifferenz zwischen Kollektor- temperatursensor S1 und Speichertemperatursensor S2. ■ Solarkreispumpe R1 ein: Überschreiten von „DT E“...
- Seite 32 Funktionsbeschreibung Anlagenschema (Fortsetzung) „ANL“ = 3 Bivalente Trinkwassererwärmung und Thermostatfunktion Anzeige im Display Thermostatfunktion Für diese Funktion wird Ausgang R2 genutzt. Das Relais R2 schaltet abhängig von der Temperatur an S3 (siehe folgende Tabelle). Durch Festlegung der Einschalt-Temperatur und Ausschalt-Temperatur kön- nen unterschiedliche Wirkungsweisen erreicht werden: „NH E“...
- Seite 33 Funktionsbeschreibung Anlagenschema (Fortsetzung) 1. KM-BUS an Klemmen 11 und 12 in Gefahr der Solarregelung anschließen. Warmwasser mit Temperaturen über 60 ºC verursacht Verbrü- 2. An der Kesselkreisregelung 2. Trink- hungen. wassertemperatur-Sollwert codie- Zur Begrenzung der Temperatur ren. auf 60 ºC eine Mischeinrichtung, z.B.
- Seite 34 Funktionsbeschreibung Anlagenschema (Fortsetzung) „ANL“ = 6 Bivalente Trinkwassererwärmung und Speicher-Maximaltemperaturregelung Anzeige im Display ■ Bei Überschreiten der Speicher-Solltemperatur „S SL“ (siehe Seite 31) wird die Umwälzpumpe R2 eingeschal- tet. ■ Überschüssige Wärme wird abgeführt, z.B. an eine Vor- wärmstufe. „ANL“ = 7 Bivalente Trinkwassererwärmung und Umschichtung Anzeige im Display Ermittlung der Temperaturdifferenz zwischen Kollektor-...
-
Seite 35: Kollektor-Grenztemperatur
Funktionsbeschreibung Anlagenschema (Fortsetzung) „ANL“ = 9 Bivalente Trinkwassererwärmung, Zusatzfunktion und Umschichtung mit Sen- sor S3 im Speicher-Wassererwärmer 1 (Nachrüstung) Anzeige im Display Die Umwälzpumpe R2 übernimmt die Umschichtung (siehe Seite 34) und die Zusatzfunktion (siehe Seite 32). „ANL“ = 10 Auswahl nicht anwendbar. -
Seite 36: Kollektor-Minimaltemperaturbegrenzung
Funktionsbeschreibung Kollektorkühlfunktion (Fortsetzung) Steigt die Kollektortemperatur auf die 1. „OKX“ auf „On“ stellen (siehe eingestellte Kollektor-Maximaltempera- Seite 22). tur „KMX“ an, wird die Pumpe so lange eingeschaltet, bis diese Temperatur um 2. Wert für „KMX“ einstellen. 5 K unterschritten wird (das Symbol „È“... -
Seite 37: Rückkühlfunktion
Funktionsbeschreibung Frostschutzfunktion (Fortsetzung) Einstellparameter Auslieferungszustand Einstellbereich −10 – +10 °C 4 °C Rückkühlfunktion Nur in Anlagen mit Flachkollektoren akti- Am Abend läuft dann die Pumpe solange vieren. weiter (das Symbol „È“ blinkt), bis der Die Funktion „ORUE“ ist nur dann sinn- Speicher-Wassererwärmer über den voll, wenn die Kollektorkühlfunktion Kollektor und die Rohrleitungen auf die... -
Seite 38: Drehzahlregelung
Funktionsbeschreibung Wärmebilanzierung (Fortsetzung) Einstellung MEDT Wärmeträgermedium Wasser Propylenglykol Ethylenglykol Viessmann Wärmeträgermedium Einstellparameter Auslieferungszustand Einstellbereich VMAX 5,0 l/min 0,1 – 20 l/min MEDT 0 – 3 MED % 40 % 20 – 70 % Drehzahlregelung Hinweis Steigt die Temperaturdifferenz auf Entsprechend des eingebauten Pum- „DT S“... -
Seite 39: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweis für Ersatzbestellungen Best.-Nr. und Herstell-Nr. (siehe Typen- schild) sowie die Positionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 300 Vitosolic 100, Typ SD1 311 Kollektortemperatursensor 312 Speichertemperatursensor 313 Anschlussleitung Solarkreispumpe 314 Zugentlastung, Kondensator und Sicherung 315 Sicherung, T 4 A... -
Seite 40: Technische Daten
Technische Daten Technische Daten Nennspannung 230 V∼ Nennfrequenz 50 Hz Nennstrom 4 A∼ Leistungsaufnahme (im Standby-Betrieb 0,7 W) Schutzklasse Schutzart IP 20 D gemäß EN 60529, durch Aufbau/Einbau zu gewährleisten Wirkungsweise Typ 1 B gemäß EN 60730-1 Zul. Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C Verwendung in Wohn- und Heizungsräumen (nor- male Umgebungsbedingungen) -
Seite 41: Anhang
Anhang Anhang In Verbindung mit folgenden Funktionen muss in den angegebenen Kesselkreis- regelungen die Elektronikleiterplatte ausgetauscht werden: ■ Unterdrückung der Nachheizung durch den Heizkessel ■ Zusatzfunktion für die Trinkwasser- erwärmung, realisiert durch die Solar- regelung Regelung Elektronikleiterplatte Vitotronic 200, Typ KW1, Best.-Nr. -
Seite 42: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitosolic 100 mit den folgenden Normen überein- stimmt: EN 55 014-1 EN 60 730 Dieses Produkt wird mit _ gemäß den Bestimmungen folgender Richtlinien gekenn-... -
Seite 43: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anlagenparameter einstellen.....22 Nachheizunterdrückung Anlagenschema einstellen....22 ■ Regelungen mit KM-BUS....31 Auslieferungszustand herstellen..22 Navigation durch das Menü....20 Automatikbetrieb......20, 22 Netzanschluss........19 Netzspannung einschalten....20 Drehzahlregelung.......38 Pumpe an R2........14 Pumpen..........12 Einstellungen ändern......22 Einzelteilliste........39 Ersatzsicherung.........26 Relaistest...........22 Rückkühlfunktion........37 Frostschutzfunktion......36 Sensoren prüfen........25 Sicherheitstemperaturbegrenzer..15 Gültigkeitshinweis......48 Sicherung auswechseln.....26 Softwarestand der Solarregelung..29 Solarkreispumpe........12 Handbetrieb........22... -
Seite 44: Gültigkeitshinweis
Zusatzfunktion für die Verbrühungsschutz......6, 33 Trinkwassererwärmung......32 Vorgehensweise bei der Bedienung. .20 Wärmebilanzierung......37 Werte ändern........22 Gültigkeitshinweis Gültig für die Solarregelung Vitosolic 100, Typ SD1 Best.-Nr. 7418 201 und 7439 960 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
