hager EK530 Bedienungsanleitung

+
–
ok

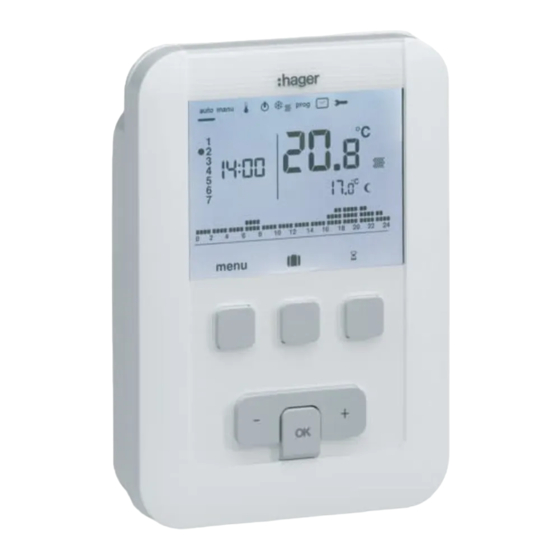

EK530
Funktionsbeschreibung
– +
ok
Funktionstaste zum Menüaufruf
Funktionstaste zum Zugriff auf Modus
Urlaub
Funktionstaste zum Zugriff auf die
zeitgesteuerte Abweichung
OK
Bestätigungstaste
+ -
Einstelltasten und
Wochentaganzeige
Modus Automatik/manuell
(Thermostat ohne Programm)
Einstellung der Temperatursollwerte
Standby-Schaltung
Auswahl Heizung/Kühlung
Programmierung/Programmauswahl
Einstellung von Datum und Uhrzeit
Einstellung der Parameter
Raumtemperatur
Anzeige für Heizung/Kühlung
Aktuelle Betriebsart (Heizung oder Kühlung)
Aktueller Sollwert ( ,
,
Aktueller Temperatursollwert
Telefon-Fernbedienung
Tagesprogrammprofil
Uhrzeit
1
£
Programmierbarer
Raumthermostat, Netzbetrieb,
Wochenprogramm
Dieser programmierbare Raumthermostat ist entwickelt worden, um Ihnen Komfort und Energieeinsparung
zu bieten. Mit ihm können Sie Ihre Heizungsanlage in 4 Temperaturstufen programmieren und regeln :
- Komfort
- Komfort 2
- Absenkung
wünschen.
- Frostschutz
Mit dieser Einstellung ist Ihre Wohnung vor Frost geschützt.
Mit ihm können Sie Ihre Klimaanlage in 2 Temperaturstufen programmieren und regeln :
- Komfort
- Absenkung
wünschen.
Installation und elektrische Anschlüsse
Um seine Funktion der Raumtemperaturregelung
ausüben zu können, muss der Thermostat etwa
1,3 m über dem Boden an einer Innenwand und
geschützt vor direkter Wärmestrahlung und jeglicher
Wärmequelle wie Fernseher, Lampe, Heizkörper,
Luftstrom, Schornstein usw. installiert werden.
Den Thermostat auf einer Unterputzdose oder an
anderen dafür vorgesehen Kabeldurchbrüchen
befestigen.
Für eine optimale Wärmeregelungsqualität die
Unterputzdose bzw. den Kabelkanal abdichten.
1. Nehmen Sie das Gerät von der Wandhalterung
ab, indem Sie auf den Knopf unter dem Halter
drücken.
2. Öffnen Sie die Klappe mit einem Schraubendreher
und befestigen Sie den Wandhalter mit den
Schrauben.
3. Führen Sie dann die Kabel durch die dafür
vorgesehen Ausschnitte.
, )
4. Schließen Sie das Produkt gemäß den nebenste-
hend dargestellten Anschlussplänen an.
: Dies ist die Temperatur, die Sie während Ihrer Anwesenheit wünschen.
: Temperaturstufe, die Sie während Ihrer Anwesenheit wünschen.
: Dies ist die Temperatur, die Sie während Ihrer kurzzeitigen Abwesenheit oder in der Nacht
: Dies ist die Mindesttemperatur für die Zeit einer längeren Abwesenheit.
: Dies ist die Temperatur, die Sie während Ihrer Anwesenheit wünschen.
: Dies ist die Temperatur, die Sie während Ihrer kurzzeitigen Abwesenheit oder in der Nacht
Bedienungsanleitung
5. Schließen Sie die Klappe wieder.
6. Setzen Sie das Vorderteil wieder auf den Halter,
sodass es einrastet.
Anschluss des Thermostats an den
Thermostateingang eines Heizkessels
L
N
1 2 3 1 2 3 4 - 5 6 7 8 9
2A
Telefon-
Fernbedienung
(Art.-Nr. 61123, 61124)
Eingang
Raumthermostat
Anschluss des Thermostats an den
Thermostateingang einer (reversiblen
oder nicht reversiblen) Wärmepumpe
L
N
1 2 3 1 2 3 4 - 5 6 7 8 9
2A
Telefon-
Fernbedienung
(Art.-Nr. 61123, 61124)
Eingang
Raumthermostat
Anschluss eines Heizlüfters oder einer Kühlanlage
L
N
1 2 3 1 2 3 4 - 5 6 7 8 9
6A 2A
Telefon-Fernbedienung
(Art.-Nr. 61123, 61124)
2
Das Produkt muss gemäß den in Ihrem
Land geltenden Normen installiert
werden.
Außenfühler
(Art.-Nr. 25190)
Außenfühler
(Art.-Nr. 25190)
Außenfühler
(Art.-Nr.
25190)
