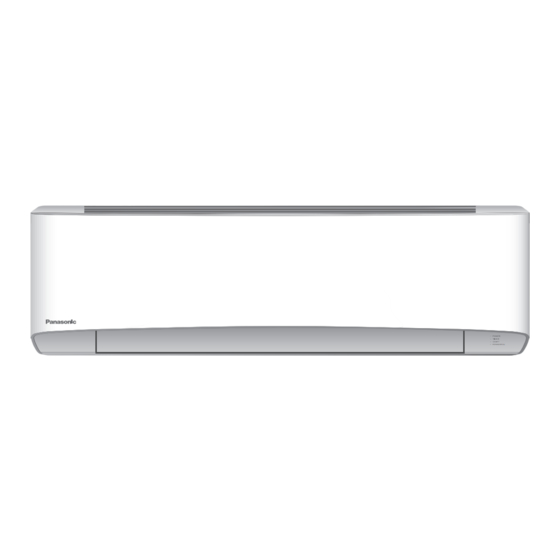

Panasonic CS-Z25TKEA Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Klimaanlagen
  5. CS-Z25TKEA
  6. Bedienungsanleitung

Panasonic CS-Z25TKEA Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CS-Z25TKEA:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

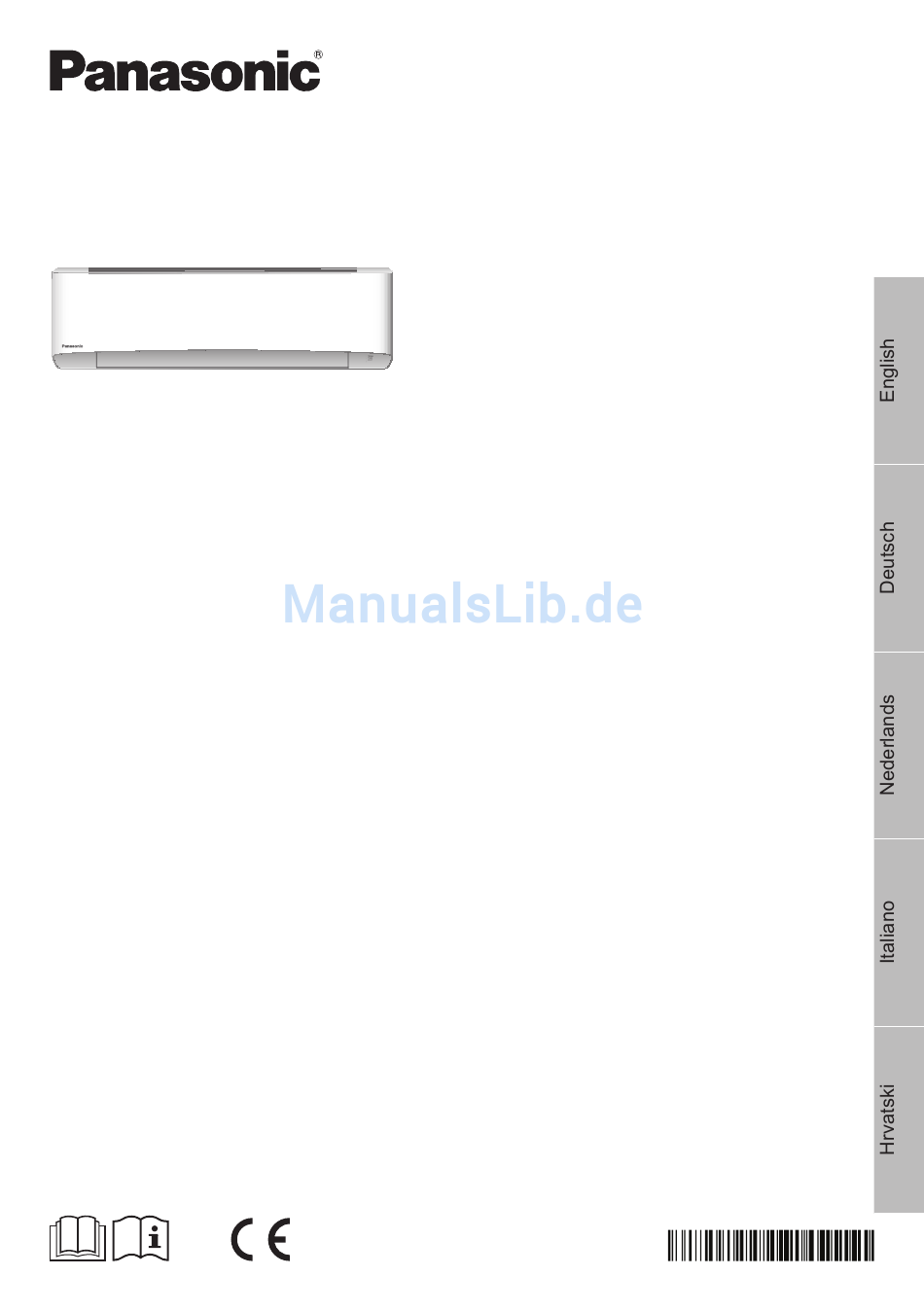

Operating Instructions
Air Conditioner
Model No.
Indoor Unit
CS-Z25TKEA
CS-Z35TKEA
CS-Z42TKEA
CS-Z50TKEA
CS-Z71TKEA
POWERFUL
Outdoor Unit
CU-Z25TKEA
CU-Z35TKEA
CU-Z42TKEA
CU-Z50TKEA
CU-Z71TKEA
Operating Instructions
Air Conditioner
Before operating the unit, please read these operating
instructions thoroughly and keep them for future reference.
The included Installation Instructions should be kept and read
by the installer before installation.
Bedienungsanleitung
Klimagerät
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch und bewahren Sie
sie als künftige Referenz auf.
Das mitgelieferte Installationshandbuch sollte aufbewahrt und
vor der Installation vom Installateur gelesen werden.
Handleiding
Airconditioner
Lees voor u het apparaat gebruikt deze gebruikshandleiding
grondig en bewaar deze voor toekomstig gebruik.
De bijgevoegde installatiehandleiding moet door de
installateur worden bewaard en gelezen vóór de installatie.
Istruzioni di funzionamento
Condizionatore d'aria
Prima di utilizzare l'unità, leggere attentamente le istruzioni
e conservare questo opuscolo per potervi fare riferimento in
futuro.
Le istruzioni per l'installazione fornite in dotazione
devono essere conservate e lette dall'installatore prima
dell'installazione.
Upute za rad
Klimatizacijski uređaj
Prije rada s jedinicom, pažljivo pročitajte ove upute za rad i
čuvajte ih za buduće potrebe.
Instalater prije instaliranja treba čuvati i pročitati priložene
upute za ugradnju.
2-23
24-45
46-67
68-89
90-111
ACXF55-18920
