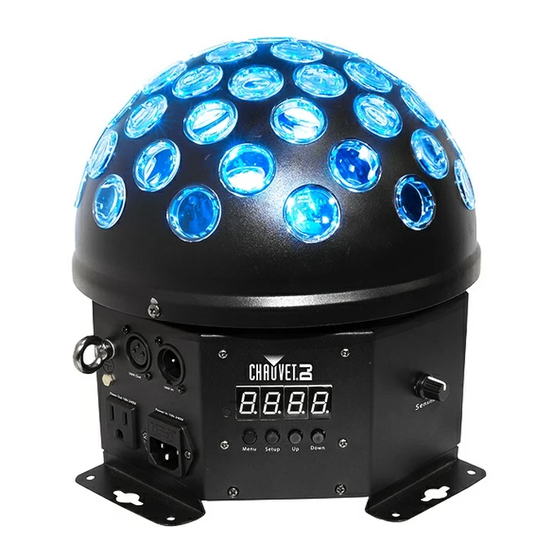

Inhaltszusammenfassung für Chauvet Hemisphere 5.1

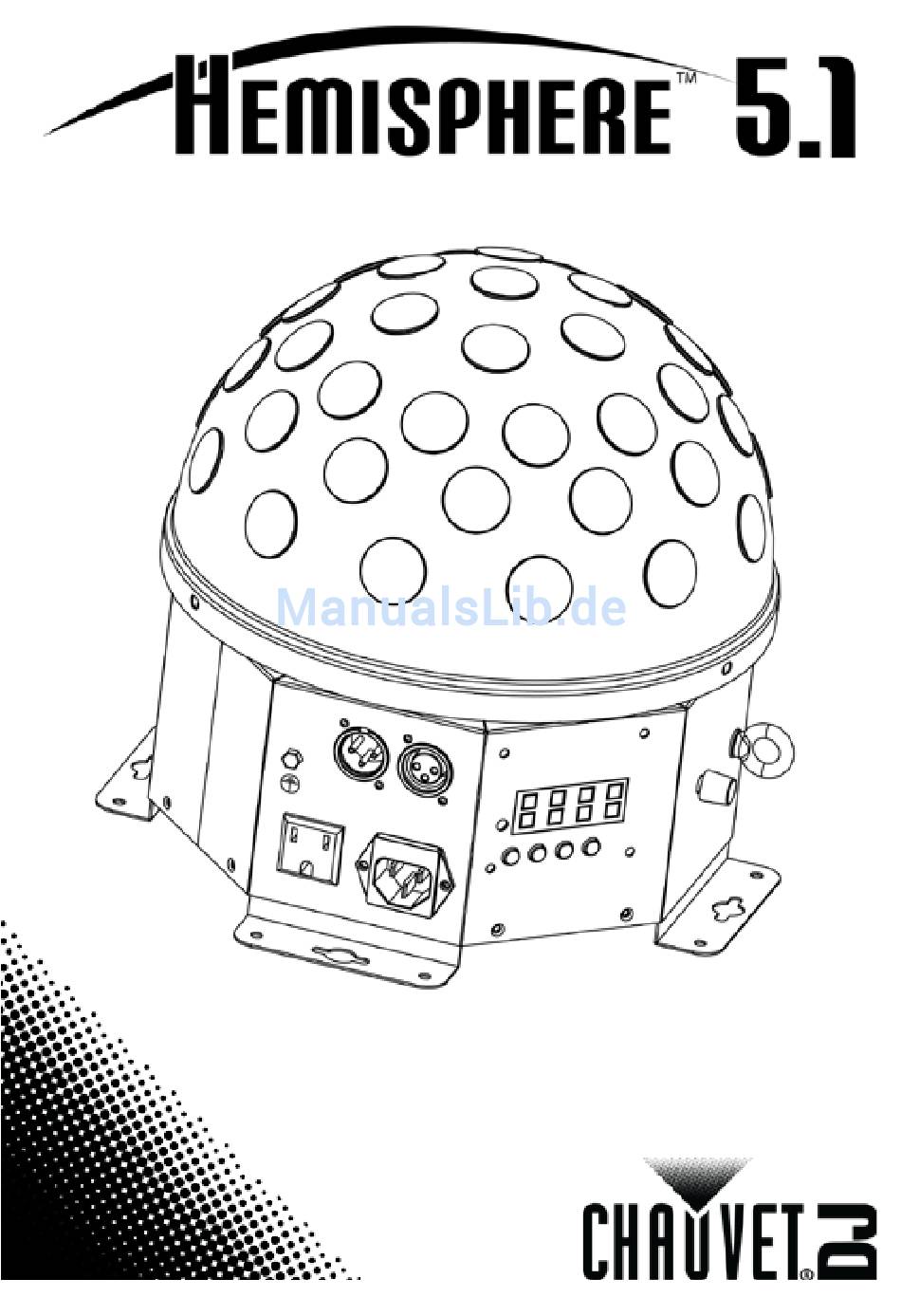

- Seite 1 Quick Reference Guide...
- Seite 2 Hemisphere 5.1 QRG About This The Hemisphere 5.1 Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX values. Download Guide the User Manual from www.chauvetlighting.com for details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.
- Seite 3 To eliminate wear and improve its lifespan, during periods of non-use completely disconnect from power via breaker or by unplugging it. Power Linking You can link up to 25 Hemisphere 5.1 units at 120 VAC and 45 units at 230 VAC. Fuse To replace the fuse in the Hemisphere 5.1:...
-
Seite 4: Menu Options
Hemisphere 5.1 QRG Control Panel Button Function Description <MENU> Exits from the current menu or function. Navigates upwards through the menu list and increases the <UP> numeric value when in a function. Navigates downwards through the menu list and decreases the <DOWN>... - Seite 5 Hemisphere 5.1 QRG Mounting Before mounting this product, read the Safety Notes. Safety Loop Mounting Mounting Mounting Hole Brackets Diagram...
-
Seite 6: Dmx Linking
Hemisphere 5.1 QRG DMX Linking The Hemisphere 5.1 can work with a DMX controller when linked by DMX serial connections. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetlighting.com. -
Seite 7: Acerca De Esta Guía
Hemisphere 5.1 GRR Acerca de La Guía de Referencia Rápida (GRR) del Hemisphere 5.1 contiene información básica sobre el producto, como montaje, opciones de menú y esta Guía valores DMX. Descargue el manual de usuario de www.chauvetlighting.com para ver los detalles. -
Seite 8: Del Producto
· Incluido? Cable de alimentación Guía de Referencia Rápida Desembale su Hemisphere 5.1 y asegúrese de que ha recibido todas las Para partes en buen estado. Si la caja o los componentes parecen dañados, Empezar notifíqueselo al transportista inmediatamente, no a Chauvet. -
Seite 9: Montaje
Alimentación en Puede enlazar hasta 25 unidades Hemisphere 5.1 a 120 VCA, y 45 unidades Cadena a 230 VCA. Sustitución del Para sustituir el fusible del Hemisphere 5.1:... - Seite 10 Hemisphere 5.1 GRR Descripción Botón Función del Panel de <MENU> Sale del menú o función actual Navega hacia arriba por la lista de menú y aumenta el valor Control <UP> numérico cuando está en una función. Navega hacia abajo por la lista de menú y disminuye el valor <DOWN>...
-
Seite 11: Valores Dmx
Hemisphere 5.1 GRR Valores DMX Canal Función Valor Porcentaje/Configuración ó 009 Blackout ó 019 Rojo ó 029 Verde ó 039 Azul ó 049 Blanco ó 059 Ámbar ó 069 Rojo/Verde ó 079 Rojo/Azul ó 089 Rojo/Blanco ó 099 Rojo/Ámbar ó... -
Seite 12: À Propos De Ce Manuel
Hemisphere 5.1 MR À Propos de Le manuel de référence de l'Hemisphere 5.1 (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, d'options de ce Manuel menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com... - Seite 13 · Inclus Un cordon d'alimentation Un manuel de référence Déballez votre Hemisphere 5.1 et assurez-vous d'avoir tout reçu et en bon Débuter état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet. Description L'Hemisphere 5.1 est une unité...
- Seite 14 Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. Connexion Vous pouvez connecter jusqu'à 25 Hemisphere 5.1 à 120 VCA et 45 à 230 électrique VCA. Remplacement Pour remplacer le fusible dans l'Hemisphere 5.1:...
-
Seite 15: Options Du Menu
Hemisphere 5.1 MdR Description Bouton Fonction du Tableau de <MENU> Permet la sortie du menu ou de la fonction en cours. Permet de parcourir les listes de menu vers le haut, dans une Commandes <UP> fonction permet d'augmenter les valeurs numériques. -
Seite 16: Montage
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse Départ DMX la plus élevée recommandée est 508. Connexion L'Hemisphere 5.1 utilise une connexion de données DMX pour son mode Maître/Esclave maître/esclave. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en maître/esclave... -
Seite 17: Valeurs Dmx
Hemisphere 5.1 MdR Valeurs DMX 5-Canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 009 Noir général 010 ó 019 Rouge 020 ó 029 Vert 030 ó 039 Bleu 040 ó 049 Blanc 050 ó 059 Ambre 060 ó 069 Rouge/vert 070 ó 079 Rouge/bleu 080 ó... - Seite 18 Hemisphere 5.1 SAL Über diese In der Schnellanleitung des Hemisphere 5.1 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX- Schnellan- Werte des Geräts. Laden Sie für weiterführende Informationen unter leitung www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige...
- Seite 19 Packungs- Hemisphere 5.1 Garantiekarte · · inhalt Netzkabel Schnellanleitung Packen Sie Ihr Hemisphere 5.1 aus und überprüfen Sie, ob Sie alle Teile ohne Beschädigung erhalten haben. Wenn die Verpackung beschädigt ist, Start benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.
-
Seite 20: Produktbeschreibung
Hemisphere 5.1 SAL Produktbe- Das Hemisphere 5.1 ist das rotierende, mehrfarbige Herzstück einer jeden Beleuchtungsanlage, das mit roten, grünen, blauen, weißen und gelben LED schreibung für eine maximale Auswahl an Farben sorgt, die sowohl individuell als auch im Auto-Modus als Stand-alone-Gerät selektiert werden können. - Seite 21 Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Reihenschaltung der Sie können bis zu 25 Hemisphere 5.1-Geräte bei 120 V AC und 45 Geräte Geräte bei 230 V AC in Reihe schalten.
